Αισθητήρας HT ευρείας εμβέλειας μέτρησης BP170 Αισθητήρας μεταδότης πίεσης για έλεγχο διαδικασίας
Product Details
| Σχήμα αριθ.: | BP170 | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Βάλτε έξω: | 4-20mA | Υλικό στέγασης: | 316L |
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου |
| Εμπορικό σήμα: | HTαισθητήρας | Καταγωγή: | Κίνα |
| Τύπος: | BP170 Αισθητήρας μεταφοράς πίεσης | Περιοχή πίεσης: | 0kPa~10kPa...40MPa |
| Επισημαίνω |
HT pressure sensor for process control,BP170 pressure transmitter with wide range,industrial pressure sensor with warranty |
||
Product Description
Αισθητήρας HT ευρείας εμβέλειας μέτρησης BP170 Αισθητήρας μεταδότης πίεσης για έλεγχο διαδικασίας

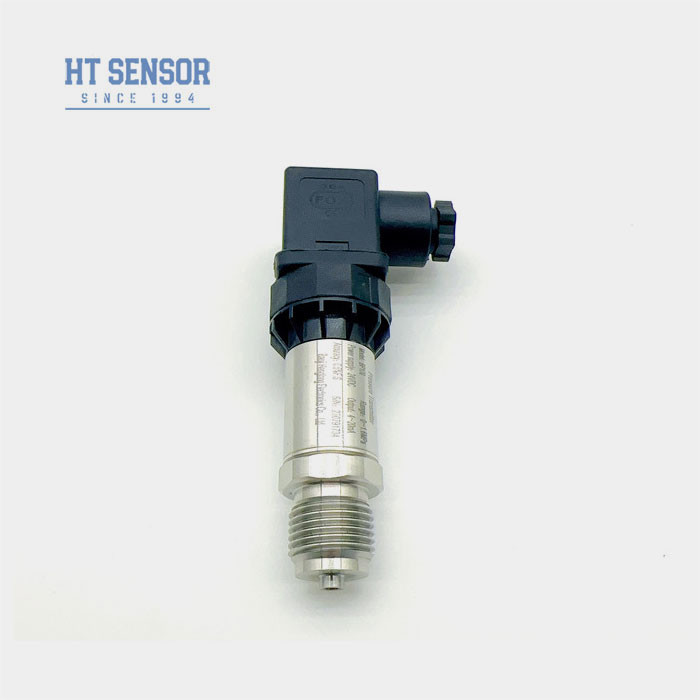

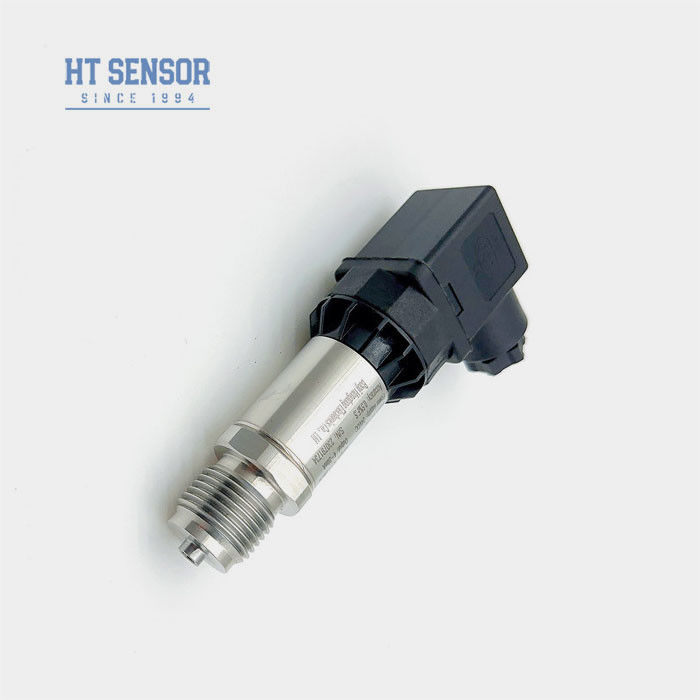

BP170 Μεταδότης πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πομπός πίεσης BP170 χρησιμοποιεί τον πυρήνα αισθητήρα στερεωμένου με λάδι από πυρίτιο της σειράς HT ως στοιχείο μέτρησης σήματος.αυτο-αναπτύχθηκε υψηλής ακρίβειας PCB για τη μετατροπή του σήματος αισθητήρα στο πρότυπο σήμα εξόδου που απαιτείται από τους πελάτες.Τα τελικά προϊόντα ελέγχονται αυστηρά και ελέγχονται για τη γήρανση., σταθερή και αξιόπιστη απόδοση, κατάλληλη για δοκιμές πίεσης σε διάφορες περιπτώσεις
Χαρακτηριστικά προϊόντος αισθητήρα μεταδότης πίεσης:
- 1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
- 2Συγκεντρωτικό και ελαφρύ σχεδιασμό
- 3Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
- 4.Ρυθμίσιμα μηδέν και πλήρη κλίμακα
Εφαρμογές αισθητήρα μεταφοράς πίεσης:
- 1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
- 2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- 3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- 4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παραμέτροι απόδοσης αισθητήρα μεταδότης πίεσης | |
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,25 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Επιλογή Παραδείγματα αισθητήρα μεταδότης πίεσης |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20°C~ 250°C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20°C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου O EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m και υπάρχουν τρία είδη υλικών για επιλογή.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης | |||||||||
| BP170X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Γενικά ερωτήματα:
1Ερώτηση:Είστε εταιρεία κατασκευής;
Α:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
2Ε: Μπορώ;Προσαρμοσμένα προϊόντα?
Α: Ναι.Παρέχουμε υπηρεσίες OEM και Custom Design.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
