Αισθητήρας HT Πιεζοανθεκτικός OEM Υδραυλικός Πομπός Πίεσης BP93420-IB Αισθητήρας Πίεσης
Product Details
| Μοντέλο ΑΡΙΘ.: | BP93420-IB | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Αξιολόγηση Προστασίας: | IP65 | Μακροπρόθεσμη σταθερότητα: | +-0,2% Φ.Σ./έτος (τύπος) |
| Υλικό στέγασης: | 304S.S 316L | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Εμπορικό σήμα: | HTαισθητήρας | Προέλευση: | Κίνα |
| Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου | Μέσο μέτρησης: | Υγρό |
| Βαθμός ακρίβειας: | 0.5g | Εύρος πίεσης: | 0kpa~10kpa...100MPa |
| Επισημαίνω |
Πιεζοανθεκτικός αισθητήρας υδραυλικής πίεσης,Πομπός πίεσης OEM BP93420-IB,Αισθητήρας υδραυλικής πίεσης με εγγύηση |
||
Product Description
HT αισθητήρας Piezoresistive OEM Υδραυλικός μεταβιβαστής πίεσης BP93420-IB αισθητήρας πίεσηςΠεριγραφή προϊόντος

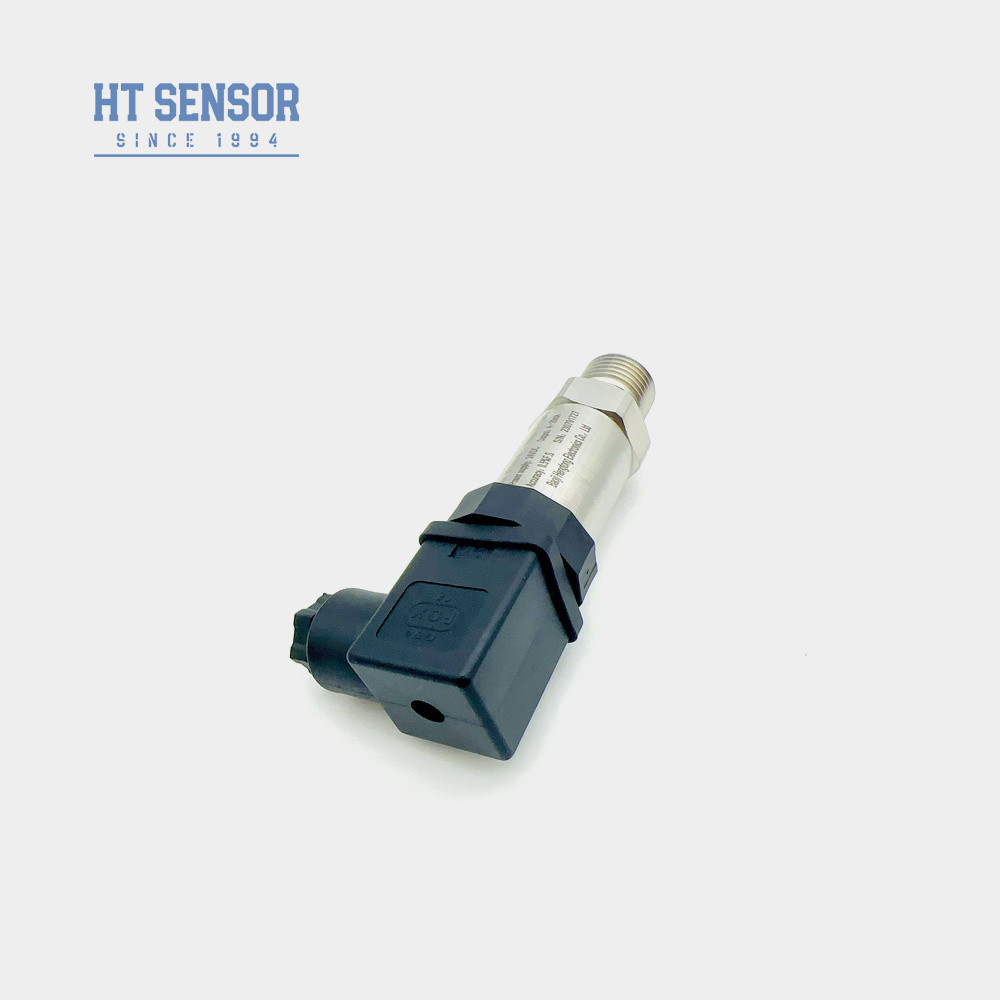

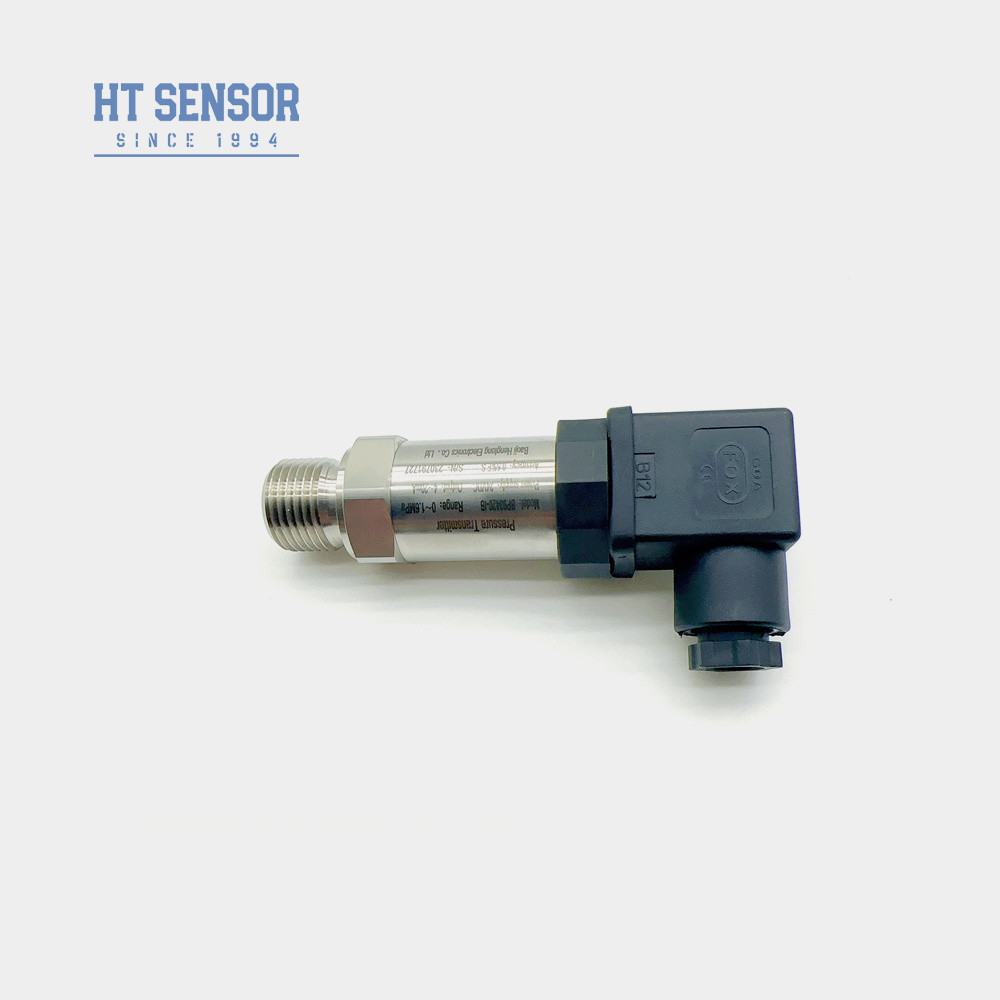

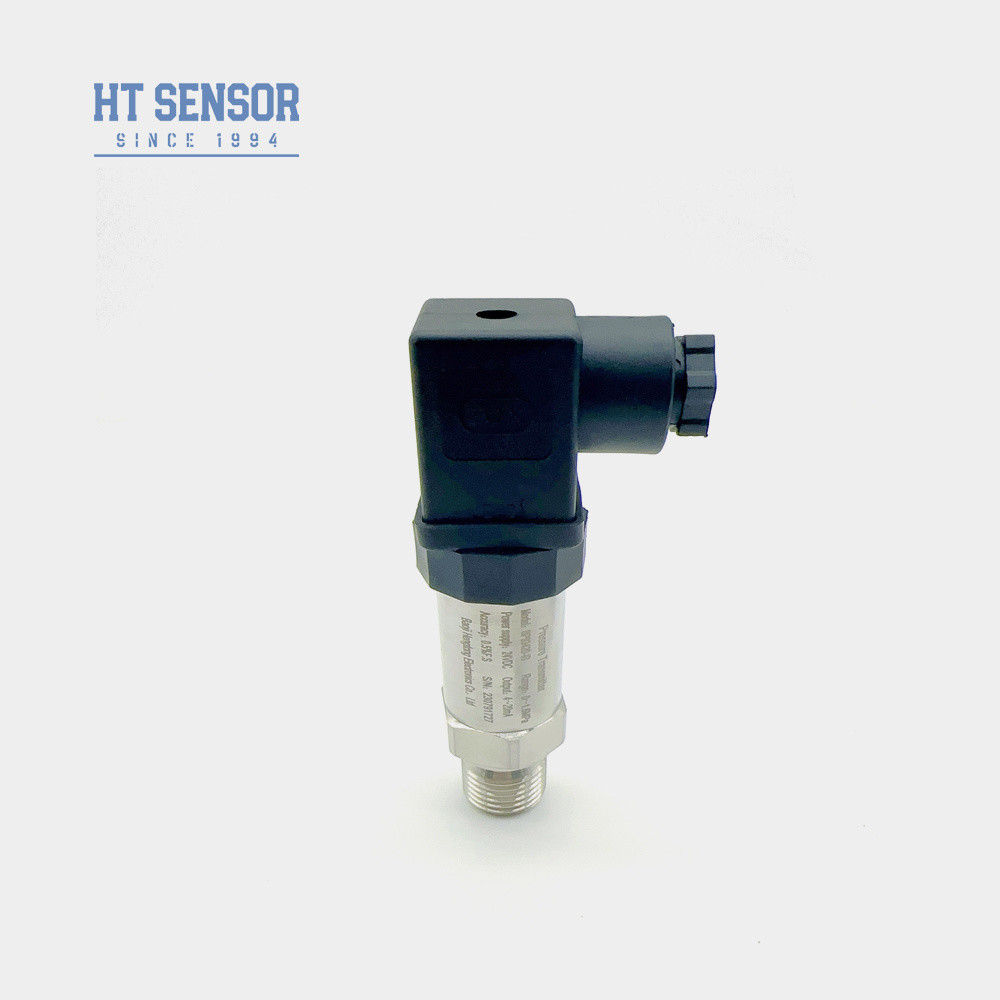

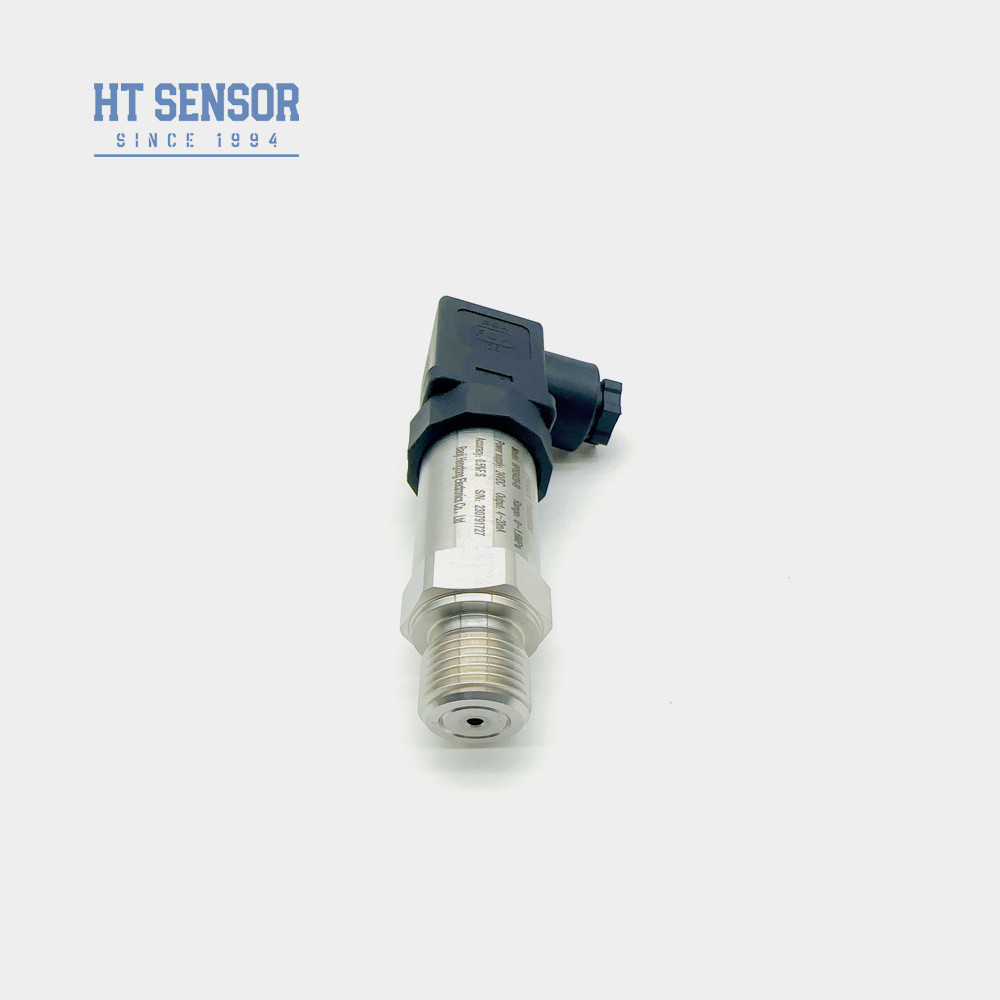

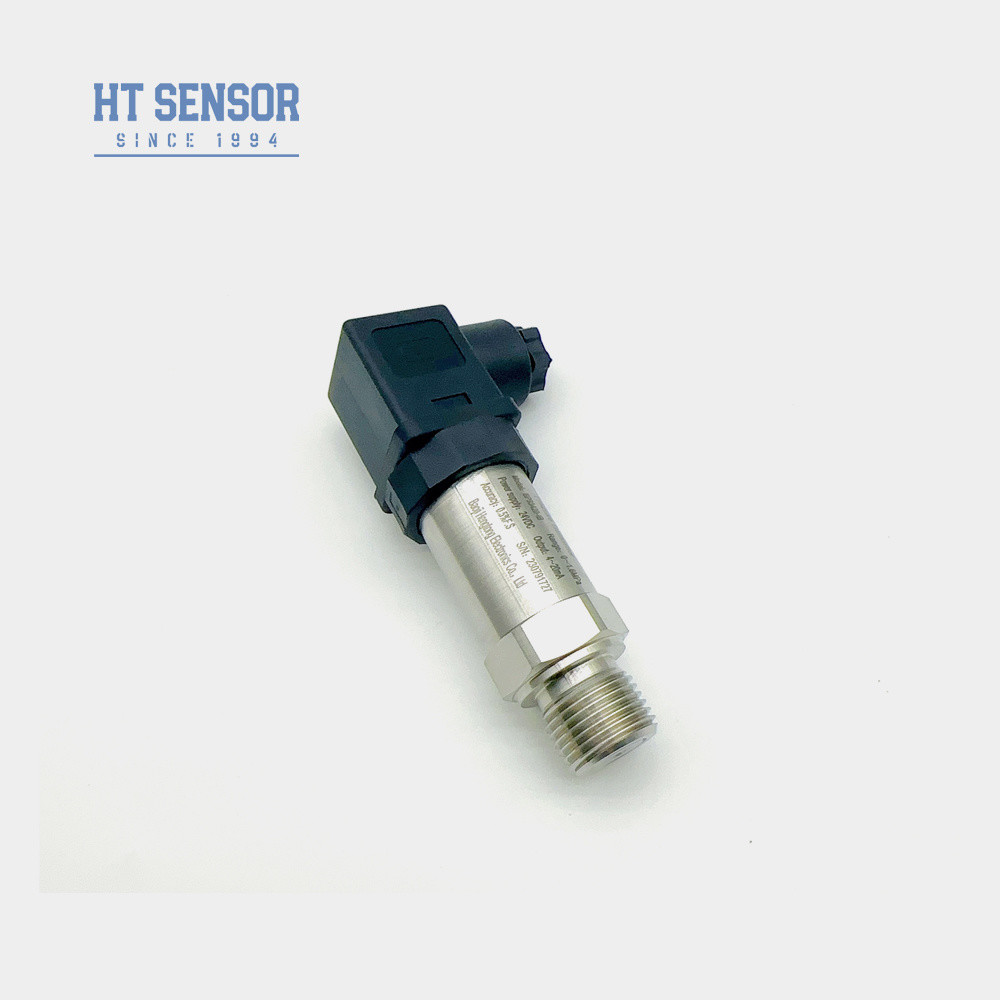

BP93420IB Μεταδότης πίεσης
Εισαγωγή:
Ο μεταδότης πίεσης BP93420IB χρησιμοποιεί ένα κύτταρο ανίχνευσης διεύρυνσης στερεωμένου πυριτίου HT, γεμάτο λάδι, ως κύριο στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος στεγάζεται μέσα σε ένα περίβλημα από ανοξείδωτο χάλυβα, όπου μετατρέπει το σήμα του αισθητήρα σε ένα τυποποιημένο σήμα εξόδου.διασφάλιση σταθερής και αξιόπιστης απόδοσης.
Χαρακτηριστικά του προϊόντος:
1Ευρύ φάσμα μετρήσεων με κατασκευή από ανοξείδωτο χάλυβα και ευέλικτες επιλογές διεπαφής πίεσης.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3Ανεξάρτητη ρύθμιση μηδέν και εύρους.
4Υψηλή ακρίβεια επιτυγχάνεται μέσω μιας πλήρως ολοκληρωμένης δομής από ανοξείδωτο χάλυβα.
5Ευέλικτη βαθμονόμηση τόσο του μηδενικού σημείου όσο και της πλήρους κλίμακας.
Εφαρμογές:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παράμετροι απόδοσης: | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,125kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Συμβουλές παραγγελίας |
1- Βεβαιωθείτε ότι το μετρούμενο μέσο είναι συμβατό με όλα τα υγροποιημένα μέρη πριν από την επιλογή του προϊόντος.
2Σημείωση: οι κεφαλές ψηφιακής οθόνης δεν περιλαμβάνονται με τις εκρηκτικές παραλλαγές κατά την παραγγελία.
3Για τους πομπούς που είναι εξοπλισμένοι με κεφαλή οθόνης LCD ή LED, η τάση τροφοδοσίας πρέπει να είναι τουλάχιστον 20VDC.
4Για την αξιόπιστη λειτουργία του προϊόντος, οι χρήστες συμβουλεύονται να εγκαταστήσουν κατάλληλη προστασία από κεραυνό στον τόπο εγκατάστασης και να εξασφαλίσουν ότι τόσο το προϊόν όσο και η παροχή ενέργειας είναι κατάλληλα γειωμένα.
5Για θερμοκρασίες λειτουργίας κάτω των -20°C, θα πρέπει να επιλέγεται ένας δακτύλιος O EPDM.
6Το προεπιλεγμένο καλώδιο έχει μήκος 1,5m και είναι διαθέσιμο σε τρεις επιλογές υλικών· παρέχεται πολυαιθυλένιο εκτός εάν ορίζεται διαφορετικά.
7Παρακαλούμε ενημερώστε την εταιρεία μας και να αναφέρετε όλες τις ειδικές απαιτήσεις, όπως σοβαρές δονήσεις, παροδικές συγκρούσεις, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων, απευθείας στην παραγγελία σας.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
