BP156 OEM 4-20mA Αισθητήρας μεταδότης υψηλής σταθερής πίεσης για τη μέτρηση υγρού αερίου νερού
Product Details
| Σχήμα αριθ.: | BP156 | Υλικό στέγασης: | Ατσάλι ατσάλι |
|---|---|---|---|
| Εμπορικό σήμα: | HTαισθητήρας | Καταγωγή: | Κίνα |
| Τύπος δομής: | Αισθητήρας διάχυτης πίεσης μεταδότης πυριτίου | Αξία ακρίβειας: | 0,5%F.S. |
| Περιοχή πίεσης: | 0kpa~10kpa...20MPa | Αξιολόγηση IP: | IP65 |
| Προσαρμογή: | OEM και ODM | Δύναμη: | 5VDC //24VDC |
| Επισημαίνω |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA Αισθητήρας μεταδότης υψηλής σταθερής πίεσης για τη μέτρηση υγρού αερίου νερού

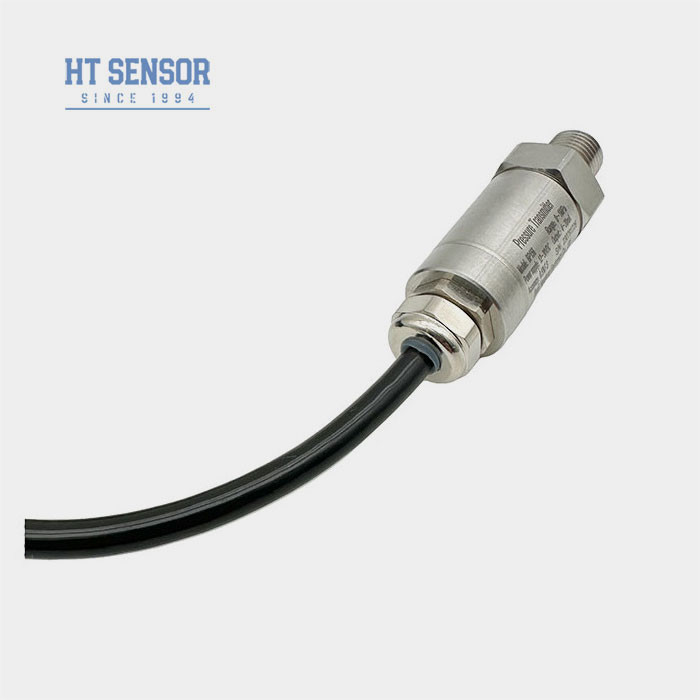

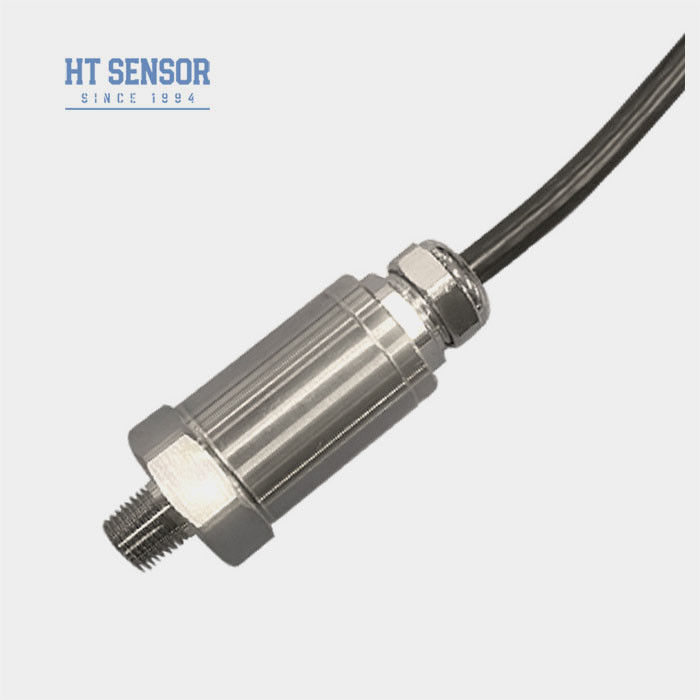

BP156 Μεταδότης πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πομπός πίεσης BP156 χρησιμοποιεί τον πυρήνα που γεμίζει λάδι με ανθεκτική στην πίεση μεμονωμένη μεμβράνη πυρήνα πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα στερεόλιθο στερέωμαΤο προϊόν έχει υποβληθεί σε αυστηρές δοκιμές και έλεγχο γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων,και τελικά προϊόντα για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
2Διάρθρωση από ανοξείδωτο χάλυβα
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παραμέτρους απόδοσηςμε ανιχνευτή μεταφοράς πίεσης: | |
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |

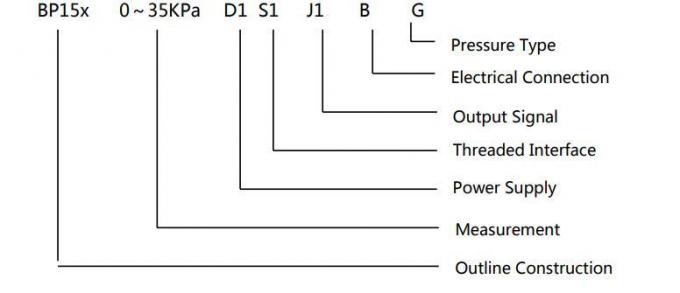

| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε ένα πομπό με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη..
5.Οι δαχτυλίδια O από φθοριούχο καουτσούκ έχουν ονομαστική περιοχή θερμοκρασίας λειτουργίας για - 20 °C ~ 250 °C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από - 20 °C, πρέπει να επιλέγεται δαχτυλίδι σφράγισης τύπου EPDM O.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m και υπάρχουν τρία είδη υλικών για επιλογή.Εάν δεν καθορίζεται, μπορεί να χρησιμοποιηθεί υλικό καλωδίου πολυαιθυλενίου.Εάν χρειάζεστε διαφορετικά υλικά καλωδίου,Παρακαλείστε να αναφέρετε στην σειρά.7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, στιγμιαία πρόσκρουση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||

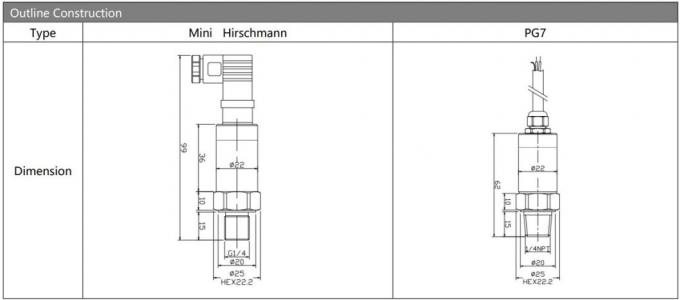

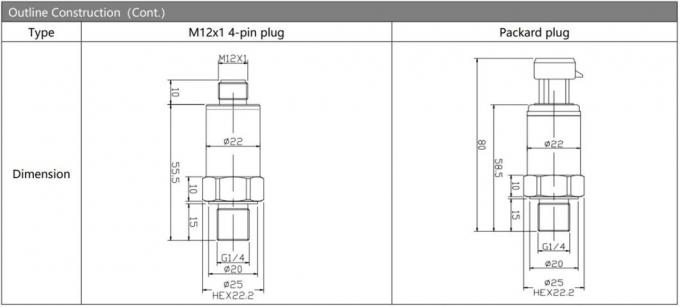

| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||

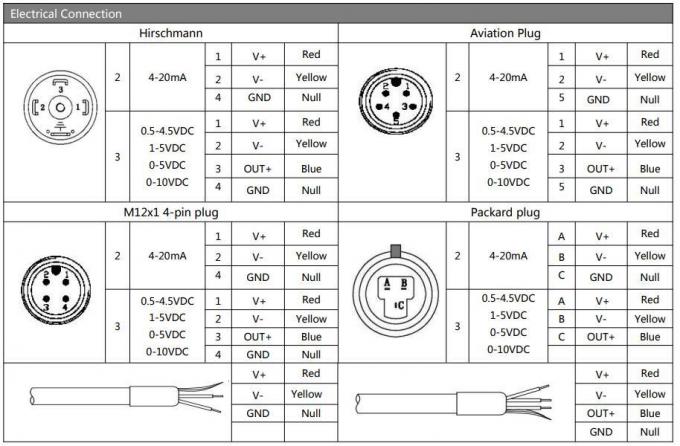

| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Γενικές ερωτήσεις
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Α: Είμαστε κατασκευαστής από το έτος 2004, δεσμευόμαστε να παράγουμε υψηλής ακρίβειας, μακροχρόνιας σταθερότητας, οικονομικά αποδοτικά όργανα μέτρησης πίεσης / επιπέδου / θερμοκρασίας.
Ε: Ποιο είναι το σύστημα ελέγχου ποιότητας σας;
Α: Το εργοστάσιο μας είναι πιστοποιημένο σύμφωνα με το ISO 9001-2015.
Ε: Ποια είναι η εγγύηση των προϊόντων σας;
Α: 12-18 μήνες από την ημερομηνία αποστολής, για μη ανθρωπογενείς ζημιές.
Ε: Ναυτιλία και παράδοση;
Α: Οι μικρές παραγγελίες παραδίδονται με DHL, Fedex, TNT, UPS, με χρόνο παράδοσης σε 4 - 5 εργάσιμες ημέρες.
Οι μεγάλες παραγγελίες συνιστάται να αποστέλλονται μέσω θαλάσσης.
