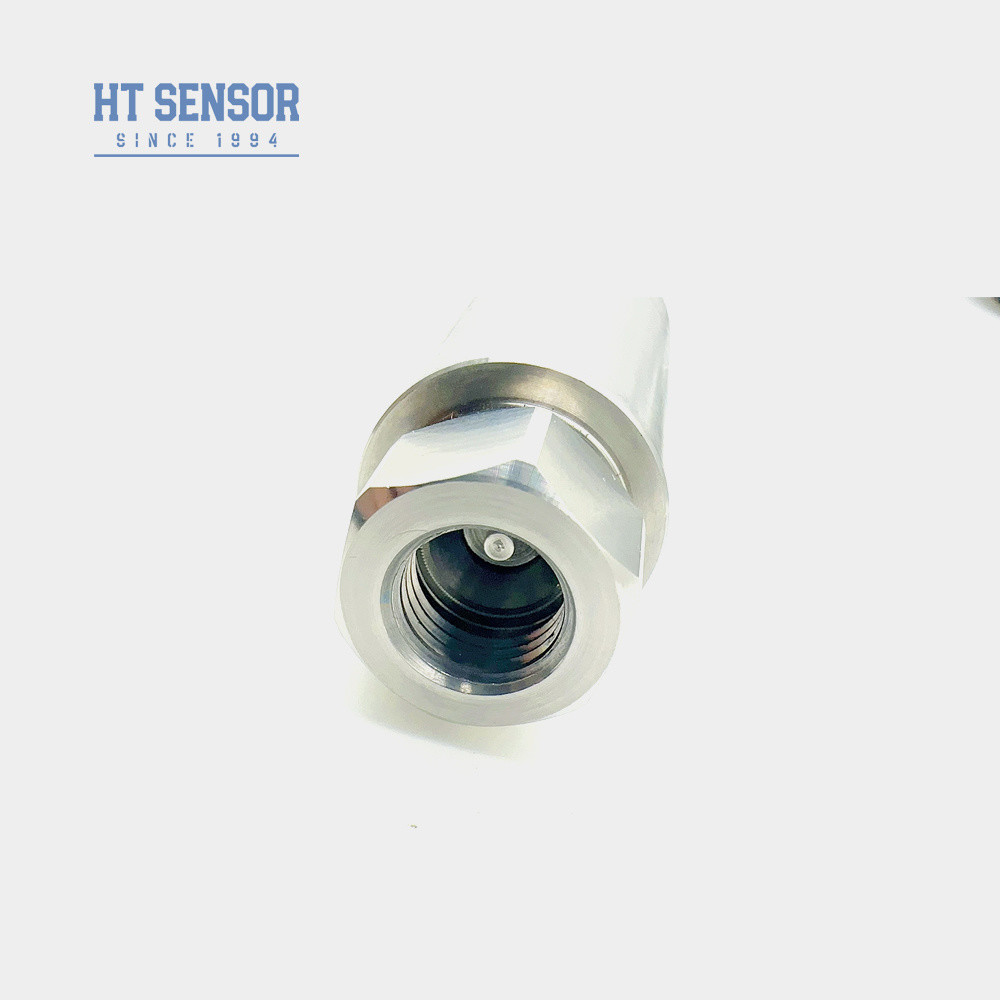

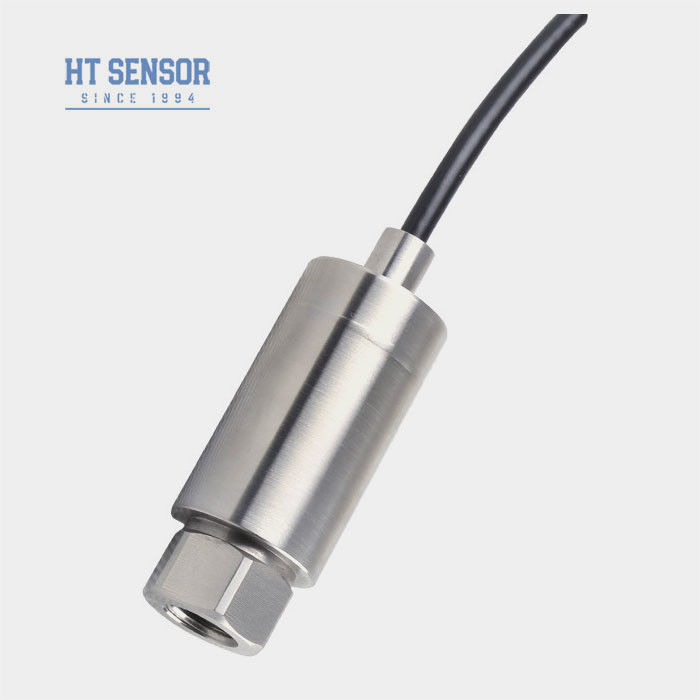

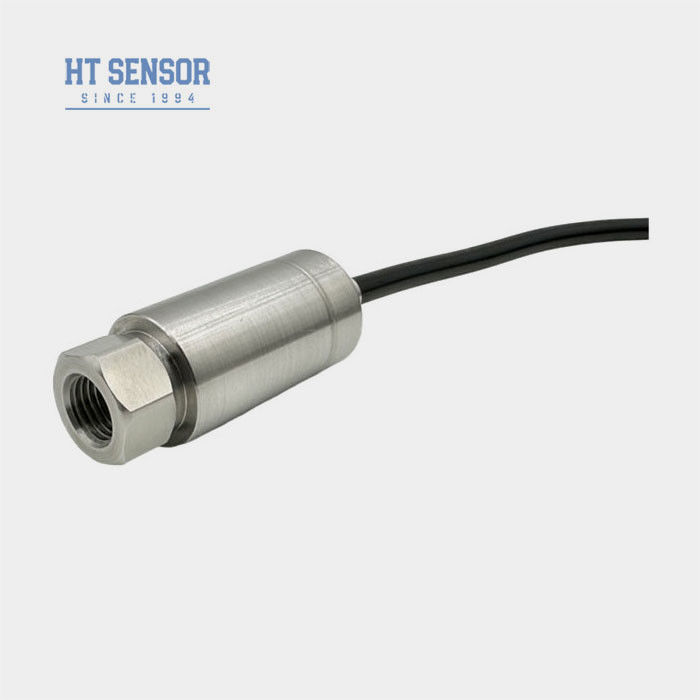

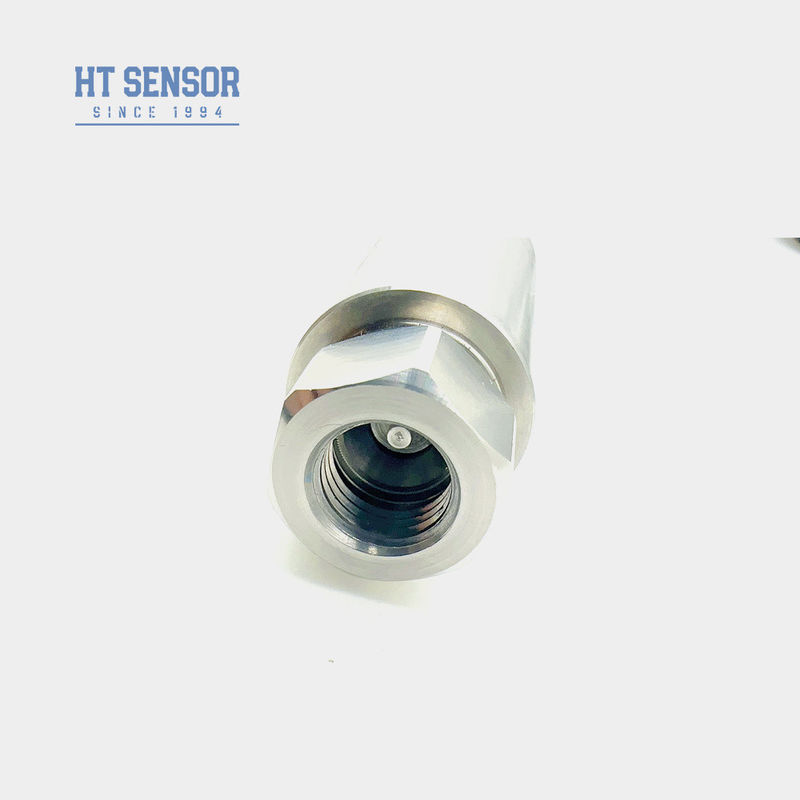

BP156 Μεταδότης πίεσης
Εισαγωγή μικρού μεγέθους αισθητήρα μετάδοσης πίεσης:
BP156μικρού μεγέθους αισθητήρας μετάδοσης πίεσηςείναι ένα οικονομικά αποδοτικό προϊόν που έχει ειδικά αναπτυχθείΗ συσκευή αυτή περιλαμβάνει τα τελευταία τεχνολογικά συστήματα.τεχνολογία και είναι εξοπλισμένο με κύκλωμα μεταδότη υψηλών επιδόσεωνΑυτό το πομπό χαρακτηρίζεται απότο μικρό του μέγεθος, την ισχυρή αντοχή σε υγρασία και την εξαιρετική αντιηλεκτρομαγνητικήΤο προϊόν έχει υποστεί αυστηρές δοκιμές και γήρανση.Ειδικότερα, η Επιτροπή θα πρέπει να εξετάσει τις δυνατότητες που παρέχει η Επιτροπή για την αξιολόγηση των επιπτώσεων της εφαρμογής του παρόντος κανονισμού.σταθερή και αξιόπιστη απόδοση.
Χαρακτηριστικά του προϊόντοςμε μικρό μεγέθος αισθητήρα μεταδότης πίεσης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
Εφαρμογέςμε μικρό μεγέθος αισθητήρα μεταδότης πίεσης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσηςμε μικρό μεγέθος αισθητήρα μεταδότης πίεσης: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Σύνημα) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,15 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
1Κατά την επιλογή των προϊόντων, βεβαιωθείτε ότι το μέσο είναι συμβατό με το σημείο επαφής του προϊόντος που υποβάλλεται σε δοκιμή.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για την εξασφάλιση της αξιόπιστης λειτουργίας του προϊόντος, συνιστάται στον χρήστη στην εγκατάσταση συσκευών προστασίας από κεραυνό,και να διασφαλίσει ότι τα προϊόντα και την παροχή ενέργειας αξιόπιστη γείωση.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20°C~ 250°C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20°C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου O EPDM.
6. Το προεπιλεγμένο μήκος του καλωδίου είναι 1,5 m, υπάρχουν τρία είδη υλικών για επιλογή.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση έντονων δονήσεων, στιγμιαίου χτυπήματος, έντονης ηλεκτρομαγνητικής ή ραδιοσυχνότητας παρεμβολής και άλλων ειδικών απαιτήσεων, παρακαλούμε ενημερώστε μας την εταιρεία μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |

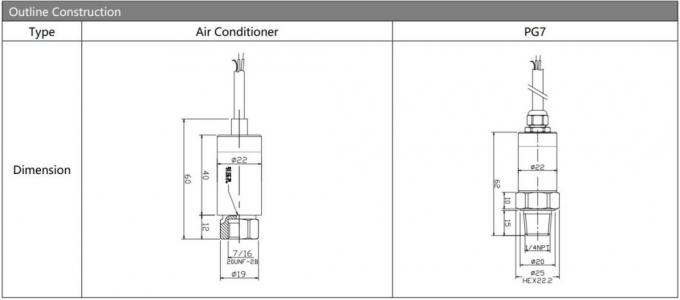

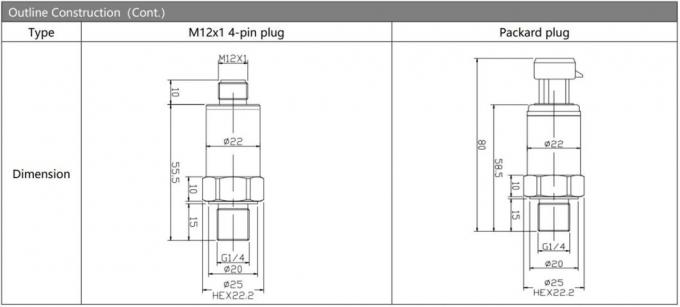

Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Τι είναι;Εγγύηση ποιότητας;
Α: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
