Περιγραφή Προϊόντος

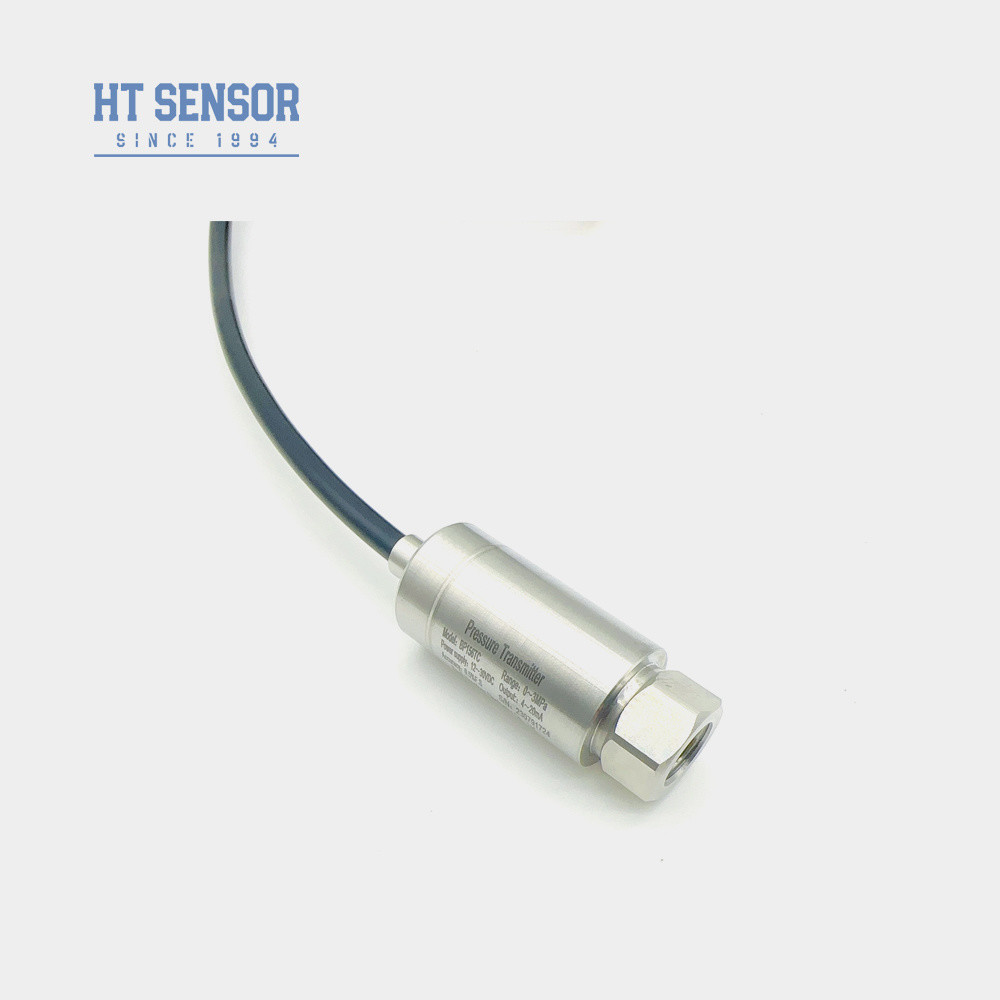

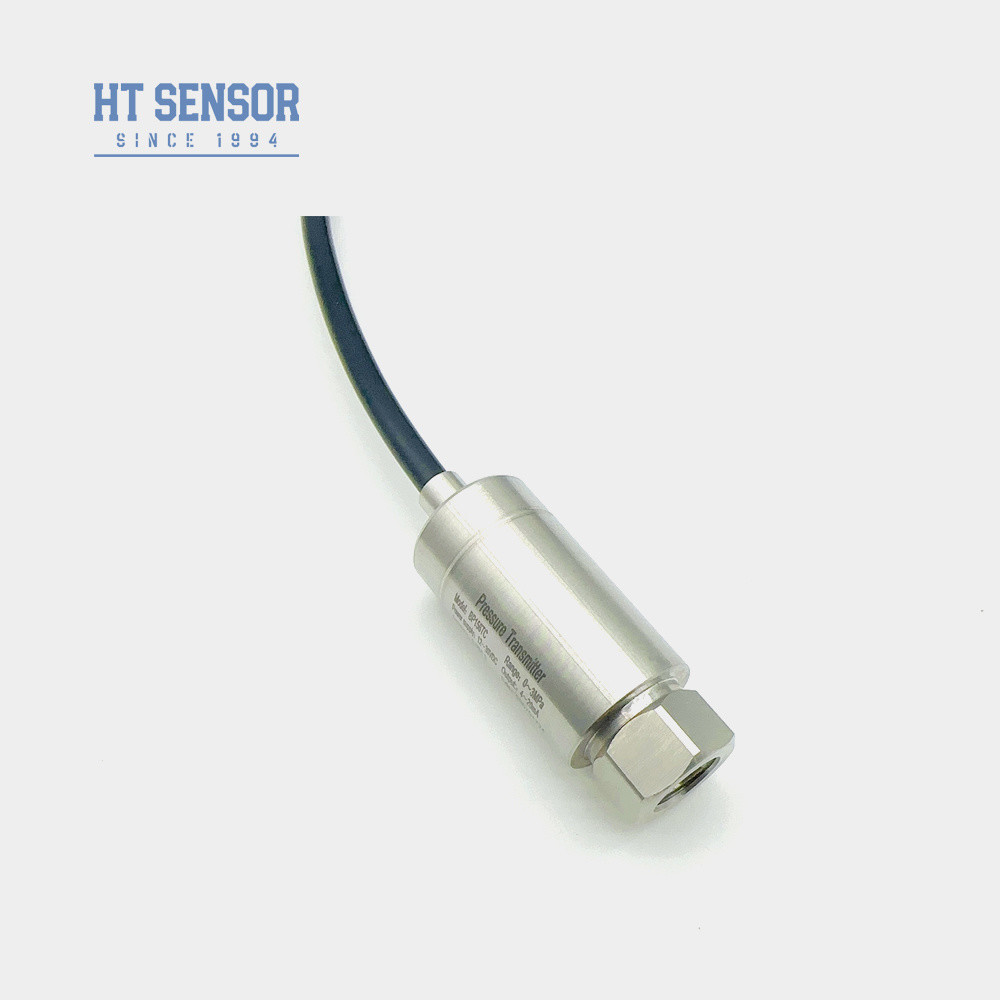

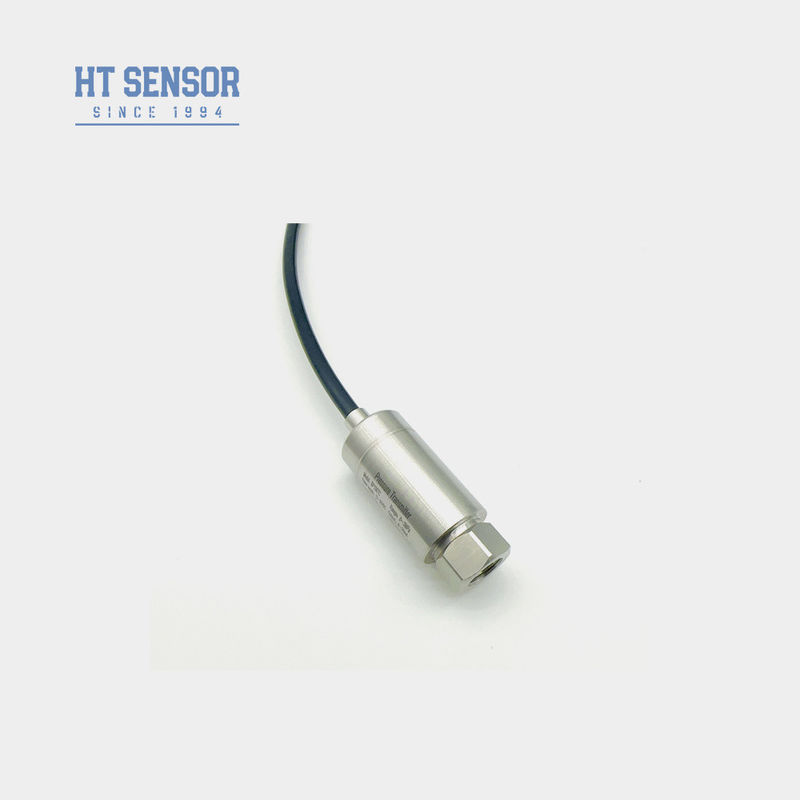

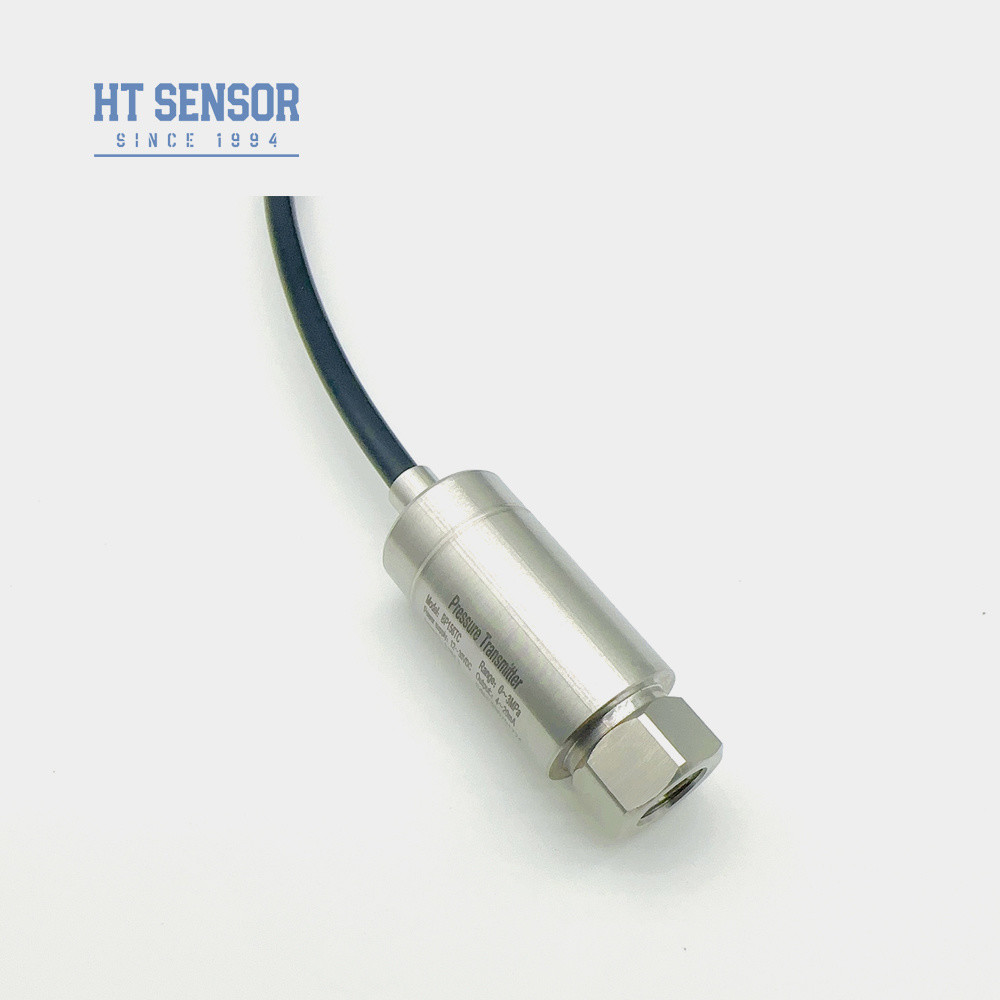

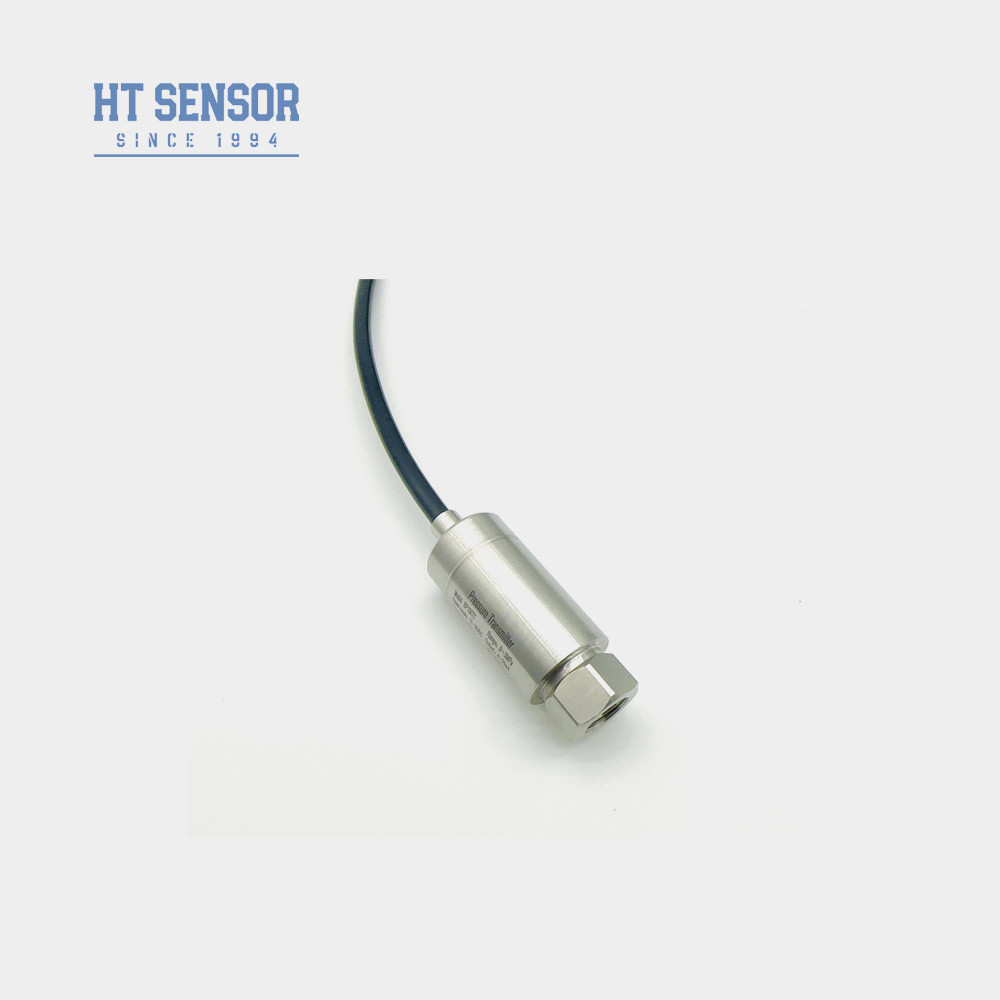

Πομπός Πίεσης BP156
Εισαγωγή:
Ο πομπός πίεσης BP156 είναι μια οικονομική λύση ειδικά σχεδιασμένη για εφαρμογές αεροσυμπιεστών και ψύξης. Ενσωματώνοντας τεχνολογίες αιχμής, διαθέτει το ιδιόκτητο κύκλωμα μετατροπέα υψηλής απόδοσης σε ένα συμπαγές, ανθεκτικό σχεδιασμό.
Μέσω αυστηρών δοκιμών σε επίπεδο εξαρτημάτων και ολοκληρωμένων διαδικασιών γήρανσης τόσο για ημικατεργασμένα όσο και για τελικά προϊόντα, εγγυόμαστε εξαιρετική μακροπρόθεσμη σταθερότητα και ακρίβεια μέτρησης - ακόμη και σε δύσκολα περιβάλλοντα με υψηλή υγρασία ή ισχυρές ηλεκτρομαγνητικές παρεμβολές.
Αυτός ο βελτιστοποιημένος πομπός κόστους προσφέρει αξιόπιστη απόδοση σε βιομηχανικές εγκαταστάσεις περιορισμένου χώρου όπου η λειτουργική ανθεκτικότητα είναι κρίσιμη.
Χαρακτηριστικά Προϊόντος:
1. Μεγάλο εύρος μέτρησης, κατασκευή από ανοξείδωτο χάλυβα, ποικίλες μορφές διασύνδεσης πίεσης
2. Συμπαγής και ελαφρύς σχεδιασμός
3. Ρυθμιζόμενο μηδέν και πλήρης κλίμακα
4. Υψηλή ακρίβεια, όλη η κατασκευή από ανοξείδωτο χάλυβα
5. Ρυθμιζόμενο μηδέν και πλήρης κλίμακα
Εφαρμογές:
1. Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2. Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3. Χρησιμοποιείται σε βιομηχανικές επιτόπιες διεργασίες όπως πετρέλαιο, χημικά, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4. Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παράμετροι Απόδοσης: |
| Εύρος Μέτρησης |
0kPa ~ 10kPa…5MPa |
| Τύπος πίεσης |
Πίεση μετρητή, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25ºC |
±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα & Υστέρηση |
0,02%F.S(Τυπ.) 0,05%F.S(Μέγ.) |
| Μακροπρόθεσμη Σταθερότητα |
±0,1%F.S/Έτος(Τυπ.) ±0,2%F.S/Έτος(Μέγ.) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας |
±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Απόκριση συχνότητας |
2.4Khz |
| Αντιστάθμιση θερμοκρασίας |
0-70ºC(≤10mpa,προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20ºC~80ºC |
| Θερμοκρασία αποθήκευσης |
-40ºC~120ºC |
| Δόνηση |
10g,55Hz ~ 2kHz |
| Υλικό περιβλήματος |
304,316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Βαθμός προστασίας |
IP65 |
| Σφράγιση δακτυλίου O |
Φθοριοκαουτσούκ |
| Βάρος |
~0,25kg |
| Σήμα εξόδου |
Τάση τροφοδοσίας |
Τύπος εξόδου |
| 4~20mA |
12~30VDC |
2/3/4 καλώδια |
| 0~10/20mA |
3 καλώδια |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1. Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που θα μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2. Κατά την υποβολή παραγγελίας, σημειώστε ότι τα προϊόντα αντιεκρηκτικού τύπου δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3. Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνούς επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι αξιόπιστα γειωμένα.
5. Το ονομαστικό εύρος θερμοκρασίας λειτουργίας του δακτυλίου O από φθοριοκαουτσούκ είναι -20ºC έως 250ºC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20ºC, είναι απαραίτητο να επιλέξετε μια σφράγιση δακτυλίου O EPDM.
6. Το προεπιλεγμένο μήκος καλωδίου είναι 1,5 m, διαθέσιμο σε τρία υλικά. Εάν δεν καθοριστεί, θα παραδοθεί με υλικό καλωδίου πολυαιθυλενίου. Εάν απαιτείτε διαφορετικό υλικό καλωδίου, παρακαλούμε να το καθορίσετε στην παραγγελία.
7. Για ειδικές απαιτήσεις όπως ισχυρή δόνηση, στιγμιαία κρούση, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε να ενημερώσετε την εταιρεία μας και να τις καθορίσετε στην παραγγελία.

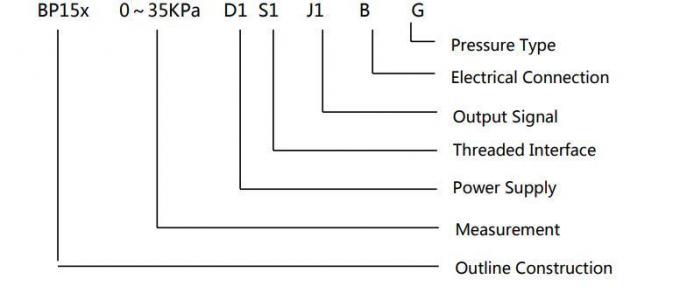

| Οδηγός Παραγγελίας |
| BP15X |
Αναλογικός Πομπός Πίεσης |
| |
Κωδικός |

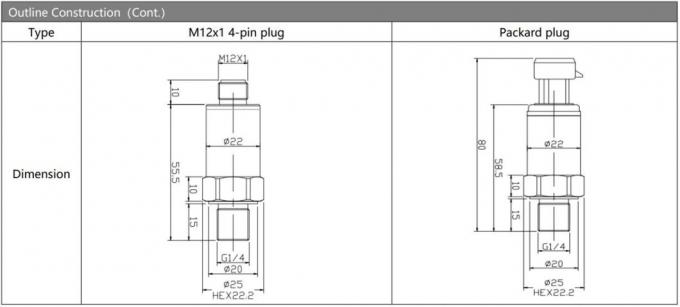

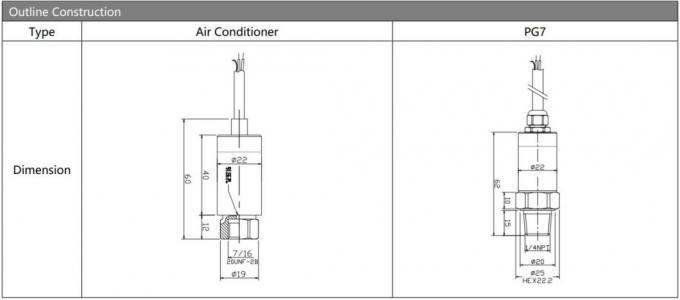

Διάγραμμα Κατασκευής |
| 5 |
Βύσμα Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρων |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Εύρος Μέτρησης |
0kPa ~ 10kPa…5MPa |
(0-X)Kpa
ή MPa |
X: Υποδεικνύει το Πραγματικό Εύρος Μέτρησης |
| |
Κωδικός |
Τροφοδοσία |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Άλλο |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι(¢50.4 Φλάντζα) |
| |
Κωδικός |

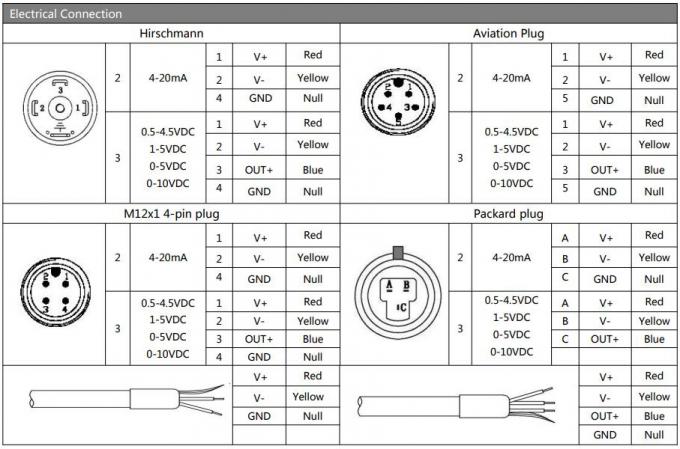

Ηλεκτρική σύνδεση |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Έξοδος καλωδίου σφραγισμένη 1,5 μέτρων |
| B4 |
Άλλο |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| A |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Συχνές ερωτήσεις:
1. Ε: Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή.
2. Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσία OEM και ODM.
3. Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να διασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
4. Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
5. Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
6. Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και η εξυπηρέτηση μετά την πώληση;
Α: Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
