BHZ93420-III Σειράς αισθητήρας επιπέδου υγρού 316L Μεταδότης πίεσης Συμφωνία Hart
Product Details
| Σχήμα αριθ.: | BHZ93420-III | Σχεδιασμός: | Δεχτείτε προσαρμοσμένος |
|---|---|---|---|
| Καλώδιο: | PE, PU, PTFE | Ακριβότητα: | 00,25%,00,3%, 0,5% |
| Υλικό διαφραγμάτων: | 316L Σίδηρος ακαμψίας | Καθαρό βάρος: | 1.6KG |
| Πακέτο μεταφοράς: | Καρτόνι | Εμπορικό σήμα: | Αισθητήρας HT |
| Καταγωγή: | Σαν Σι. | Κωδικός ΕΣ: | 90261000 |
| Δυνατότητα προσφοράς: | 500-1000 | Τύπος: | Πιεζοανταποδοτικό τύπου πυριτίου |
| Σχεδιασμός δομής: | Τύπος εισόδου | Τύπος οθόνης: | LED |
| Αξία ακρίβειας: | 0.1%,00,25% | Αξιολόγηση ΙΠ: | Διάκριση IP68 |
| Επισημαίνω |
Αισθητήρας επιπέδου υγρού BHZ93420-III Sereies,Ανιχνευτής επιπέδου υγρού 316L,Συμφωνία Hart 316L μεταδότης πίεσης |
||
Product Description

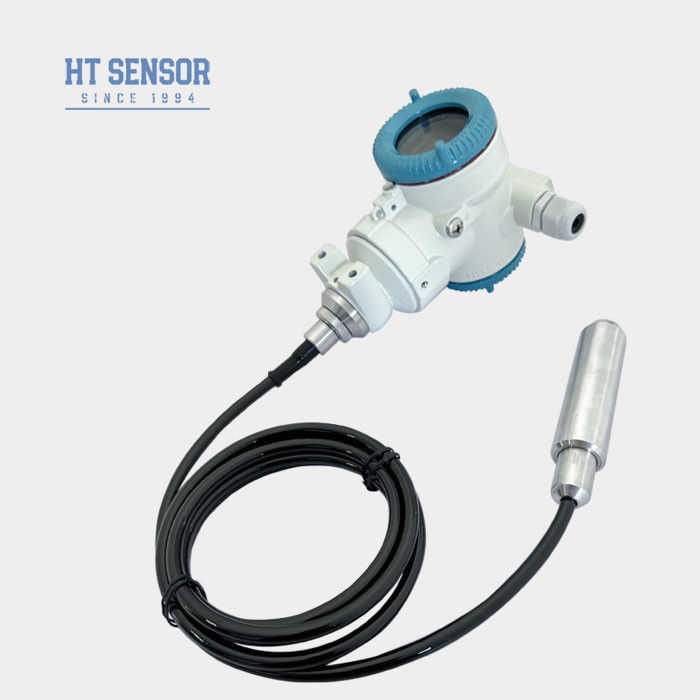

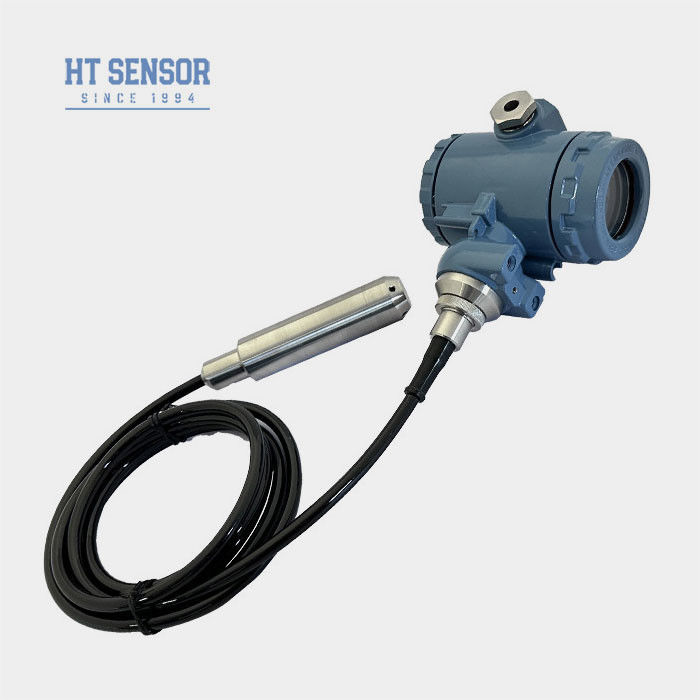

HT BHZ93420-III ΣΕΡΙΕΣ ΠΡΟΣΤΡΑΣΤΗΤΟΣ υγρού επιπέδου με συμφωνία HART
ΒHZ93420ΙΙΙΑυγρά ΕπίπεδοΤεκδότες
Εισαγωγή:
Ο BHZ93420-III έξυπνος πομπός στάθμης υγρού τύπου εισαγωγής είναι εξοπλισμένος με υψηλής ακρίβειας Μετρά την στατική πίεση, η οποία είναι ευθέως ανάλογη με το επίπεδο του υγρού.Ο πομπός χρησιμοποιεί το πρωτόκολλο επικοινωνίας HART για την επίτευξη ψηφιακής μετάδοσης σήματος και αμφίδρομης επικοινωνίας.
Ο πομπός μεταφοράς επιπέδου υγρού εισόδου LED/LCD πρέπει να είναι επιχρισμένος με λειτουργίες, συμπεριλαμβανομένης της τιμής επιπέδου υγρού, της κατάστασης συναγερμού, της κατάστασης λειτουργίας, της εναλλαγής μονάδας και των παραμέτρων διαμόρφωσης,ώστε οι χρήστες να μπορούν να κατανοήσουν και να χειριστούν διαισθητικά τον πομπό στάθμης υγρού
Χαρακτηριστικά του προϊόντος:
- Έξοδος πρωτοκόλλου επικοινωνίας HART, με δυνατότητα προβολής
- Υψηλή ακρίβεια και εξαιρετική σταθερότητα
- Αξιολόγηση ανθεκτικότητας σε έκρηξη: ExiaIICT6
- Υψηλό επίπεδο προστασίας, IP68
- Διαθέσιμα καλώδια PE, PTFT, PU
- Διαθέσιμες πολλαπλές δομές, που καλύπτουν διάφορες απαιτήσεις των πελατών επί τόπου
- Συμβατό με 316LSS, μη διαβρωτικά υγρά
- Παρακολούθηση των επιπέδων νερού σε διάφορες εφαρμογές, όπως τα λύματα, τα βιομηχανικά και δημοτικά ύδατα, τις δεξαμενές νερού, τα πηγάδια, τα ποτάμια, το θαλάσσιο νερό, τις λίμνες κλπ.
- Παρακολούθηση του επιπέδου της δεξαμενής ντίζελ, καυσίμου και άλλου λάδι
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | 010m...400mH2O |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 2X ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,1% (τύπου) ±0,2% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,15% F.S/έτος (μέγιστο) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50°C (0-1m. 0-2m); 0-70°C |
| Θερμοκρασία λειτουργίας | -20~80°C |
| Θέρμανση αποθήκευσης | -30~100°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Σοκ | 100g |
| Υλικό στέγασης | Χυμένο αλουμίνιο, από ανοξείδωτο χάλυβα 1Cr18Ni9Ti |
| Υλικό διαφράγματος | 316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης | Διάταξη 1 |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εξαιρετική |
| Αξιολόγηση προστασίας | Διάκριση IP68 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~1,6Kg (χωρίς καλώδιο) |
| Υλικό καλωδίων | Καλώδιο πολυαιθυλενίου, πολυουρεθανίου, PTFE |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ̊20mA με Hart | 1530VDC | 2 καλώδια |

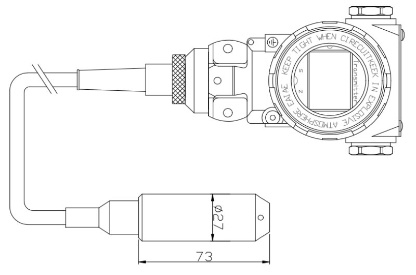

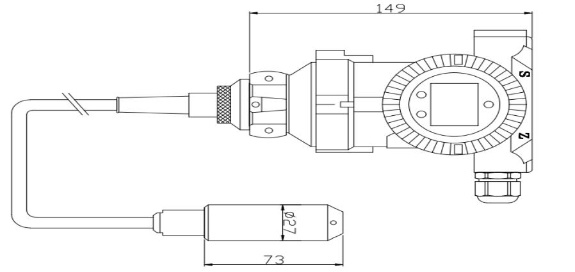

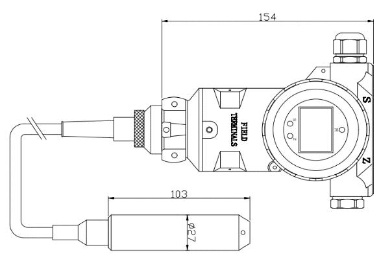

| Σχέδιο κατασκευής | |
| 2088 |
|
| 3051Α | |
| 3051 | |
| Ηλεκτρική σύνδεση | ||||
|
4-20mA (HART) |
1 | V+ | Κόκκινο |
| 2 | Β- | Κίτρινο | ||
| 3 | Εθνική Κεντρική Αρχή | |||
| 4 | Εθνική Κεντρική Αρχή | |||
|
4-20mA (HART) |
1 | V+ | Κόκκινο |
| 2 | Β- | Κίτρινο | ||
| 3 | Εθνική Κεντρική Αρχή | |||
| 4 | Εθνική Κεντρική Αρχή | |||
|
4-20mA (HART) |
1 | V+ | Κόκκινο |
| 2 | Β- | Κίτρινο | ||
| 3 | Εθνική Τράπεζα | |||
| 4 | Εθνική Κεντρική Αρχή | |||
| Παραδείγματα επιλογής |
Συμβουλές παραγγελίας:
1Παρακαλείστε να βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα συστατικά του προϊόντος που έρχονται σε επαφή μαζί του κατά την επιλογή.
2Η πυκνότητα του μετρούμενου μέσου πρέπει να προσδιορίζεται.
3Για ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε να παρέχετε λεπτομέρειες στην εταιρεία μας και να το αναφέρετε στην παραγγελία.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.

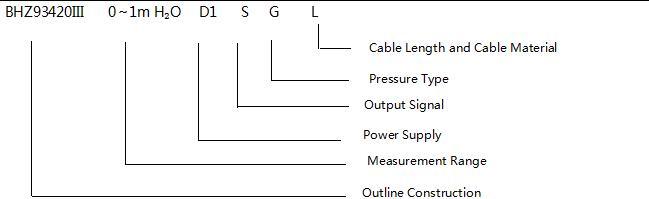

ΟδηγόςΤάξη:
| ΒHZ93420 | Κωδικός | Σχέδιο κατασκευής | ||||||||
| ΙΙΙ | Ευφυής πομπός στάθμης υγρού | |||||||||
| Πεδίο μέτρησης | 0~10m...400m | |||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||||
| Δ1 | 24VDC | |||||||||
| Κωδικός | Σήμα εξόδου | |||||||||
| S1 | 4~20mADC | S2 | 4~20mADCμεHΤέχνη | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||||
| Β4 | 2088 με προβολή | |||||||||
| Β5 | 3051 | |||||||||
| Β6 | 3051Α | |||||||||
| Κωδικός | Τύπος πίεσης | |||||||||
| G | Πίεση μετρητή | |||||||||
| Α | Απόλυτη πίεση | |||||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||||
| Κωδικός | Υλικό καλωδίων | |||||||||
| C1 | ΠΕ | |||||||||
| C2 | ΠΕ | |||||||||
| C3 | ΠΤΦΕ | |||||||||
