ΒH93420Δοκιμαστικό μέσο μεταφοράς υγρού
Εισαγωγή αισθητήρα εκπομπής επιπέδου υγρού:

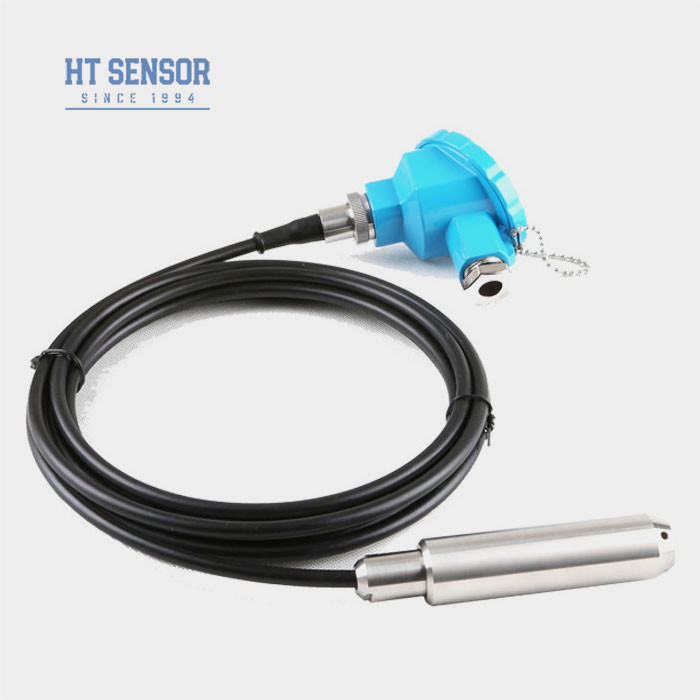

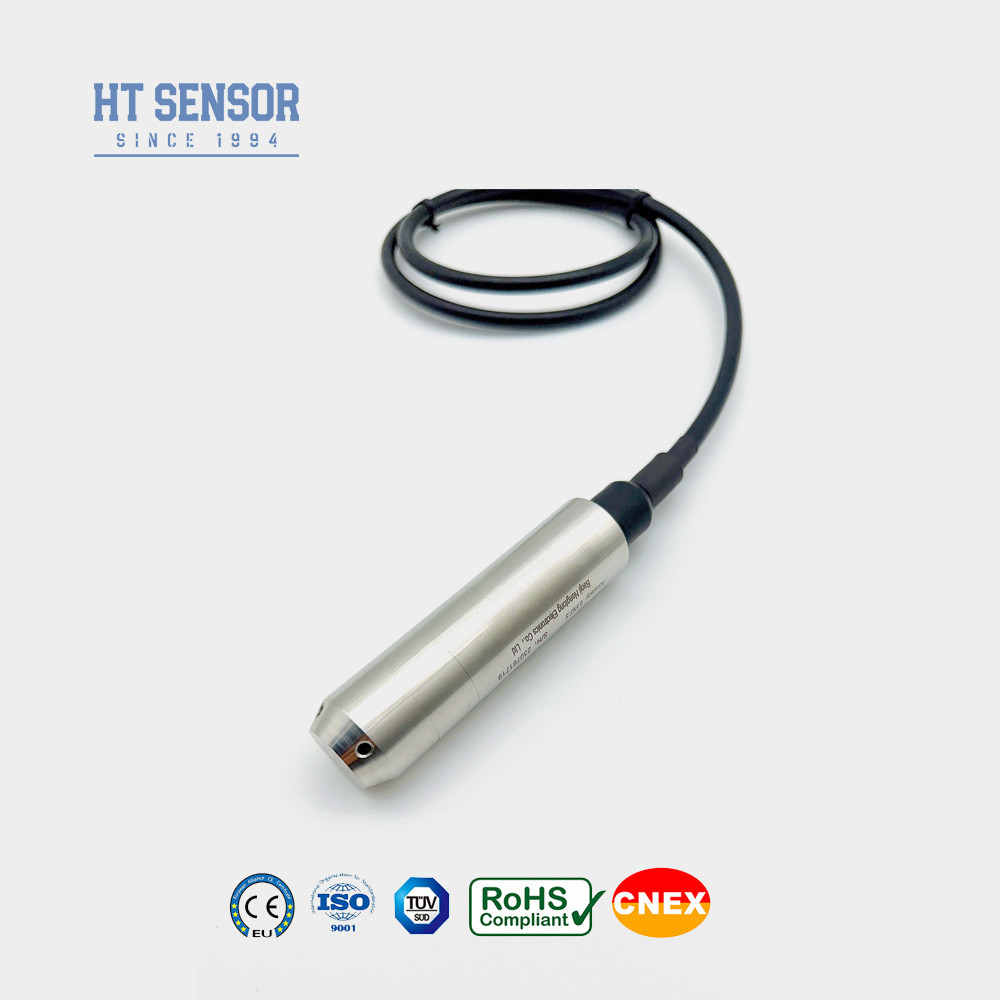

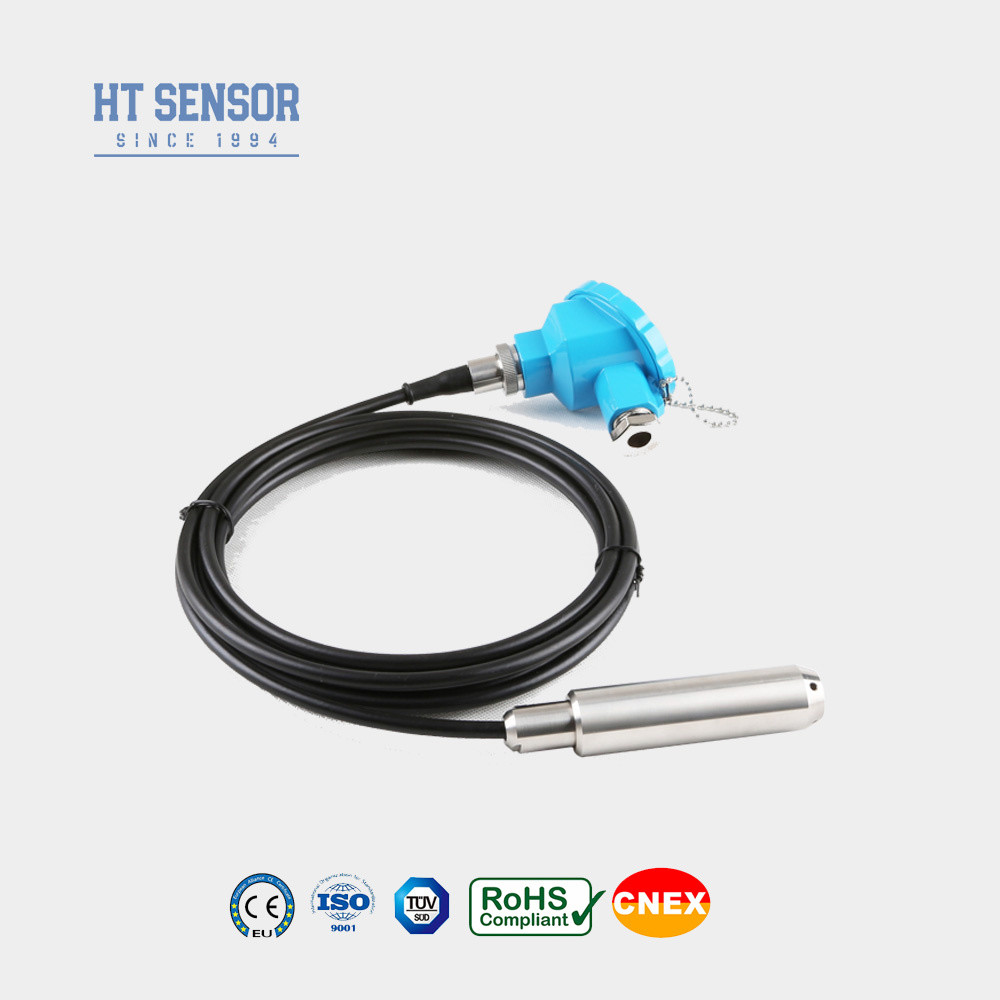

Το BH93420-I είναι ένας πομπός στάθμης νερού που χρησιμοποιεί τον αισθητήρα πίεσης της σειράς HT και τον αισθητήρα γεμάτο λάδι ως στοιχείο μέτρησης σήματος.Το τμήμα αισθητήρα βυθισμένο στο νερό είναι πλήρως σφραγισμένο με ανοξείδωτο χάλυβαΜε ένα κουτί σύνδεσης ως προστατευτική έξοδο, και εύκολο στη χρήση για την εγκατάσταση και τη στερέωση στο πεδίο.Είναι ένας στατικός μεταδότης στάθμης υγρού εισόδου πίεσης (μετρητής στάθμης υγρού) κατάλληλος για την πετροχημική, μεταλλουργία, ενέργεια, φαρμακευτική, υδροδότηση και αποχέτευση, προστασία του περιβάλλοντος και άλλα συστήματα και βιομηχανίες μετρήσεων επιπέδου υγρών διαφόρων μέσων.
Χαρακτηριστικά του προϊόντοςαπό αισθητήρα μεταφοράς επιπέδου υγρού:
1Ολόκληρη θήκη από ανοξείδωτο χάλυβα, κατάλληλη για διάφορα περιβάλλοντα δοκιμών
2- Μέτρηση με ανιχνευτή βύθισης, εύκολη εγκατάσταση
3Διαφορετικές επιλογές σήματος εξόδου
4- Εκρηκτική σήμανση: ExiaIICT6
5Υψηλός βαθμός προστασίας: IP68
6Καλώδιο PE ή PU
Εφαρμογέςαπό αισθητήρα μεταφοράς επιπέδου υγρού:
1. συμβατό με 316LSS, μη διαβρωτικά υγρά
2. Παρακολούθηση των επιπέδων νερού σε διάφορες εφαρμογές, όπως τα λύματα, τα βιομηχανικά και δημοτικά ύδατα, τις δεξαμενές νερού, τα πηγάδια, τα ποτάμια, το θαλάσσιο νερό, τις λίμνες κλπ.
3. Μέτρηση των επιπέδων καυσίμου στις δεξαμενές ντίζελ και καυσίμου
| Παραμέτρους απόδοσηςαπό αισθητήρα μεταφοράς επιπέδου υγρού |
| Πεδίο μέτρησης |
0~10m...400m |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 2X ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,2% F.S/έτος (μέγιστο) |
| Αλλαγή θερμοκρασίας μηδέν |
±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση |
±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Θερμοκρασία λειτουργίας |
-20 έως 80 oC |
| Θέρμανση αποθήκευσης |
-30 έως 100 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
1Cr18Ni9Ti |
| Υλικό διαφράγματος |
316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης |
>=100MΩ@100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εξαιρετική |
| Αξιολόγηση προστασίας |
IP67, IP68 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~ 0,3Kg (χωρίς καλώδιο) |
| Υλικό καλωδίων |
Πολυαιθυλένιο, πολυουρεθάνιο |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 Διάταξη |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
1Παρακαλείστε να βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα συστατικά του προϊόντος που έρχονται σε επαφή μαζί του κατά την επιλογή.
2Η πυκνότητα του μετρούμενου μέσου πρέπει να προσδιορίζεται.
3Για ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε να παρέχετε λεπτομέρειες στην εταιρεία μας και να το αναφέρετε στην παραγγελία.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
| Τάξη Οδηγός |
| BH93420 |
Κωδικός |

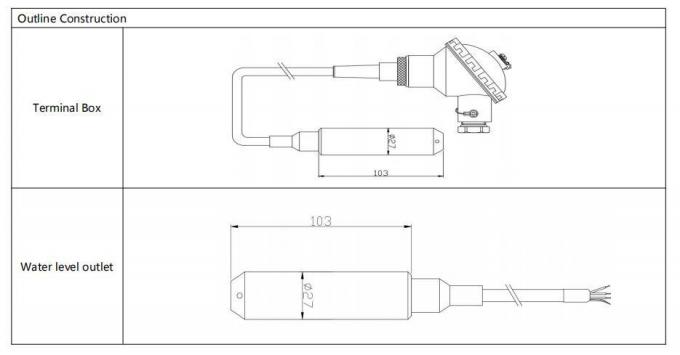

Σχέδιο κατασκευής |
| |
Εγώ... |
Μεταδότης πίεσης |
| |
Πεδίο μέτρησης |
0~10m...400m |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
| |
Κωδικός |
Υλικό |
| 01 |
304 από ανοξείδωτο χάλυβα |
| 02 |
316L από ανοξείδωτο χάλυβα |
| |
Κωδικός |
Υλικό καλωδίων |
| C1 |
ΠΕ |
| C2 |
ΠΕ |
