Δοκιμαστικό πετρελαίου για διαχωριστικό πίεσης αέρα Δοκιμαστικό επιπέδου Dp από ανοξείδωτο χάλυβα
Product Details
| Σχήμα αριθ.: | BP93420D-II | Τύπος πίεσης: | Διαφορετική Πίεση |
|---|---|---|---|
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Κωδικός ΕΣ: | 9026201090 |
| Δυνατότητα προσφοράς: | 20000 τμχ/έτος | Τύπος: | Πομπός διαφορικής πίεσης |
| Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου | Μέσο μέτρησης: | υγρό ή αέριο |
| Αξία ακρίβειας: | 00,25%,00,5% | Περιοχή πίεσης: | 0-10kpa...~2MPa |
| Αξιολόγηση ΙΠ: | IP65 | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Επισημαίνω |
Μεταδότης διαφορικής πίεσης αέρα 2MPa,Έλεγχος πετρελαίου Dp Level Transmitter RoHs,Δορυφορικές συσκευές για την παραγωγή ηλεκτρικής ενέργειας |
||
Product Description
Δοκιμή πετρελαίου και αέρα

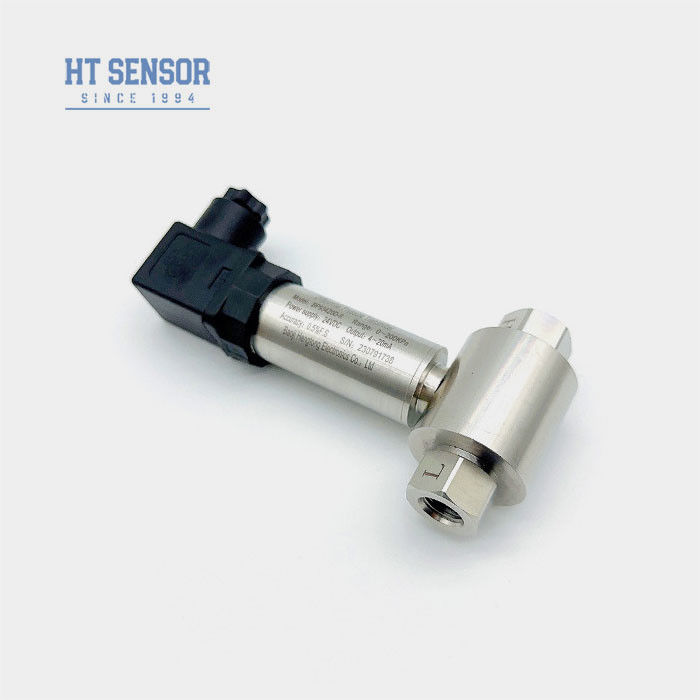

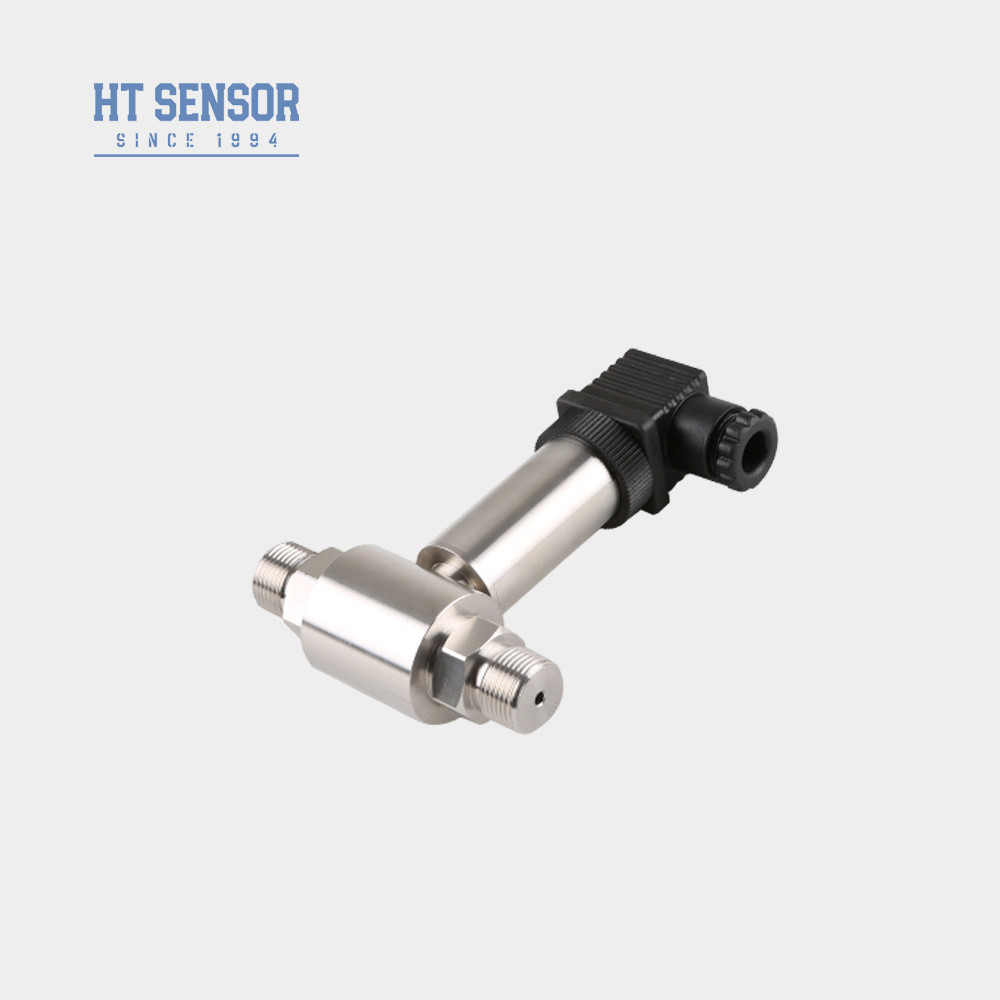

DP93420DII Διαφορετικός πομπός πίεσης
Εισαγωγή μεταδότη διαφορικής πίεσης:
Ο πομπός μεταφοράς διαφορικής πίεσης BP93420DII χρησιμοποιεί ένα πιεζοαποσταλτικό διαχυμένο αισθητήρα πυριτίου.Όταν η διαφορική πίεση του μετρούμενου μέσου ενεργεί στα κυματοειδή διαφράγματα στα δύο άκρα του αισθητήρα, το σήμα εξόδου από τη γέφυρα Wheatstone στο τσιπ αισθητήρα παρουσιάζει καλή γραμμική σχέση με τη διαφορική πίεση, επιτρέποντας ακριβή μέτρηση της διαφορικής πίεσης.Μέσα από προηγμένη ψηφιακή τεχνολογία επεξεργασίας σήματος και αλγόριθμο βαθμονόμησης, διασκορπισμένος μεταδότης διαφορικής πίεσης από πυρίτιο μπορεί να επιτύχει υψηλής ακρίβειας, σταθερή και αξιόπιστη μέτρηση διαφορικής πίεσης και χρησιμοποιείται ευρέως στον έλεγχο βιομηχανικών διεργασιών,μέτρηση ροής υγρών και άλλα πεδία.
Χαρακτηριστικά του προϊόντος:
1Ο πομπός διαθέτει δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας τον συμπαγές.και εύκολη εγκατάσταση
2Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις
3Η ηλεκτρική διεπαφή μπορεί να επιλεγεί ως επιλογή σύνδεσης ή άμεσης καλωδίωσης.
Εφαρμογές:
1. Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και υδρολογίας.
2. Εφαρμόζεται σε βιομηχανικές διαδικασίες επί τόπου όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
3- Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνων
| Παραμέτρους απόδοσης | |
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μαξ.) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Θερμοκρασία λειτουργίας | -30 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 100 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Συμβουλές παραγγελίας: |
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία

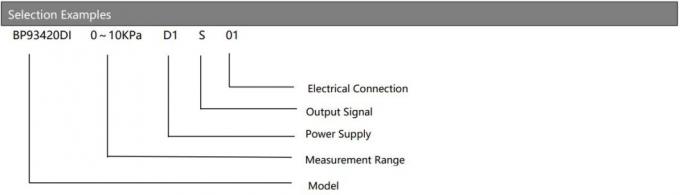

| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa...~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

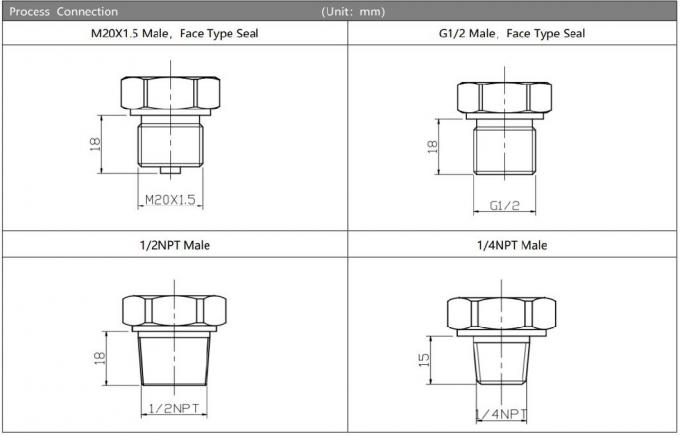

| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||

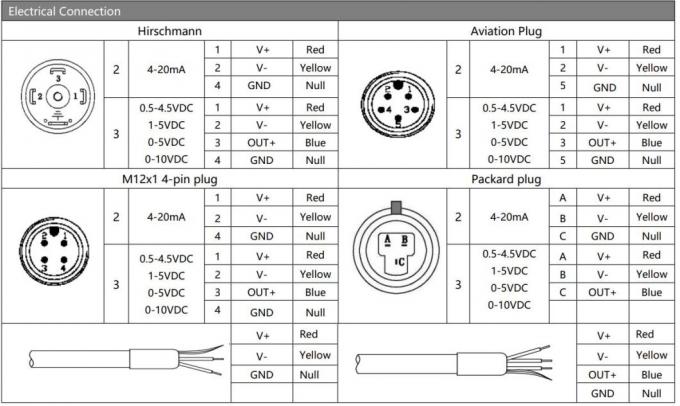

| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
