10kpa~2MPa Διαφορετικός μετατροπέας πίεσης 4-20ma Διαφορετικός αισθητήρας επιπέδου πίεσης
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420DII | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Πεδίο: | 10kpa~2Mpa | Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο |
| Εμπορικό σήμα: | Αισθητήρας HT | Κωδικός ΕΣ: | 9026201090 |
| Τύπος: | Πομπός διαφορικής πίεσης | Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου |
| Μέσο μέτρησης: | αέριο ή υγρό | Αξία ακρίβειας: | 00,25%, 0,5% |
| Περιοχή πίεσης: | 0-10kpa...~2MPa | ||
| Επισημαίνω |
Διαφορετικός μετατροπέας πίεσης 2MPa,Διαφορετικός μετατροπέας πίεσης 4-20ma,4-20ma Διαφορετικός αισθητήρας επιπέδου πίεσης |
||
Περιγραφή προϊόντος

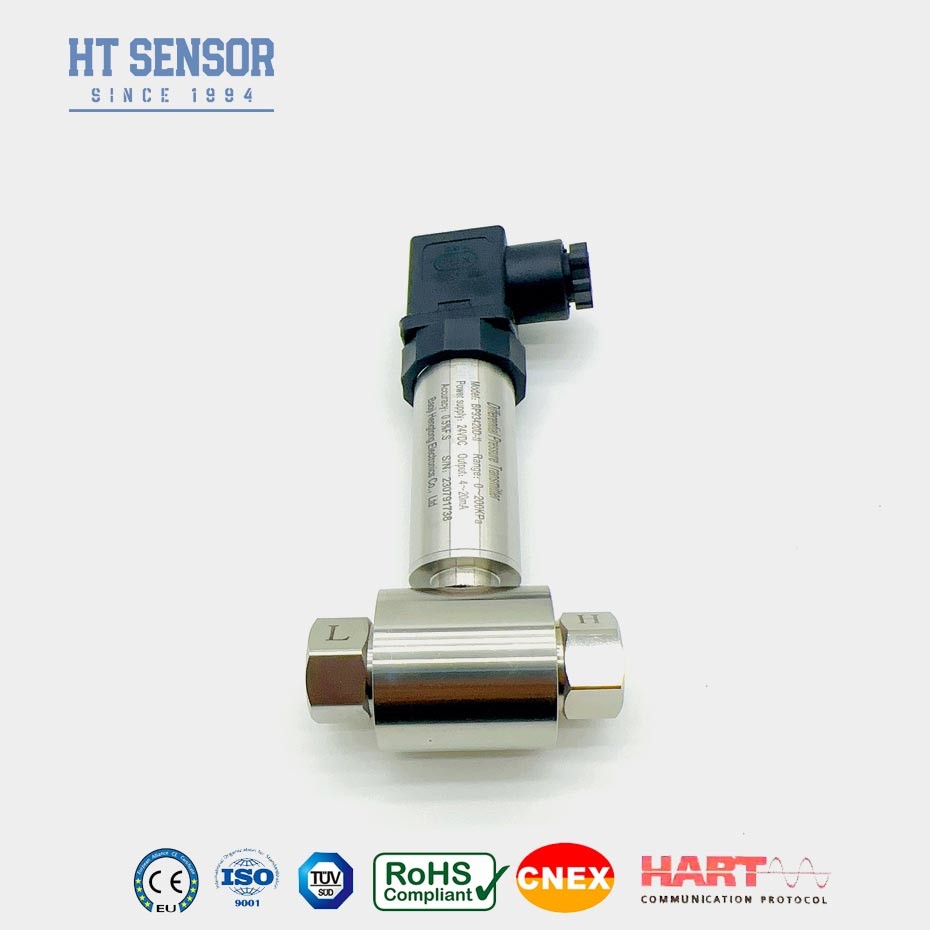

BP93420DII Διαφορετικός μεταβιβαστής πίεσης 4-20MA
Εισαγωγή μεταδότης διαφορικής πίεσης:
Όταν η διαφορική πίεση του μετρούμενου μέσου ενεργεί στο μέσο, η πίεση του μέσου που χρησιμοποιείται για τη μέτρηση της πίεσης του μέτρου είναι πολύ χαμηλή.με κυματοειδή διάφραγματα στα δύο άκρα του αισθητήρα, το σήμα εξόδου από τοΗ γέφυρα Wheatstone στο τσιπ αισθητήρα παρουσιάζει μια καλή γραμμική σχέση μεη διαφορική πίεση, που επιτρέπει την ακριβή μέτρηση της διαφορικήςΕίναι κατάλληλο για διάφορες διαφορικές πιέσεις αερίων και υγρώνμετρήσεις σε βιομηχανίες όπως πετρελαίου, χημικών, ενέργειας και υδρολογίαςγια εφαρμογές αγωγών.
Χαρακτηριστικά του προϊόντος:
1. δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας το συμπαγές
2. ευρεία αντιστάθμιση θερμοκρασίας, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις
3Η ηλεκτρονική σύνδεση μπορεί να επιλεγεί ως σύνδεσμος plug-in ή DIN43650, M12.
Εφαρμογές:
1Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σεαγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και
υδρολογία.
2Εφαρμόζεται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημικά,μεταλλουργία, παραγωγή ενέργειας και υδρολογία
3.Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνων
Παραμέτρους απόδοσης:
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Θερμοκρασία λειτουργίας | -30 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 100 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 Διάταξη |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
Συμβουλές παραγγελίας:
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη που έρχονται σε επαφή με το προϊόν.
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
Τάξη Οδηγός:
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa...~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

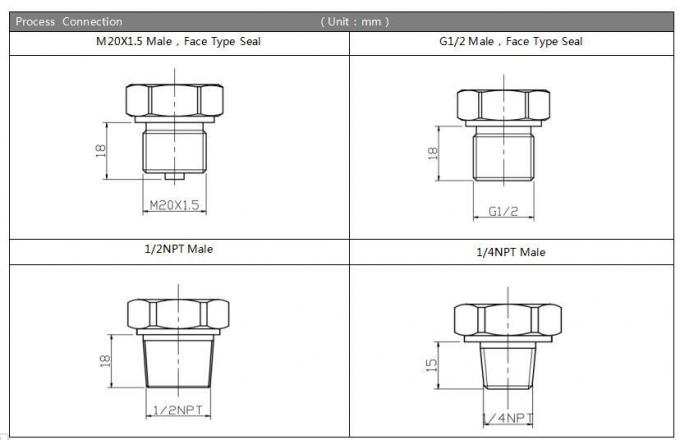

| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
| Ερωτήσεις και απαντήσεις |
Α: Γενικά, συσκευάζονται σε χαρτόνια.
Q2. Ποια είναι τα εμπορικά σας όρια & όροι πληρωμής μπορείτε να δεχτείτε;
Α: Οι όροι του εμπορίου: EXW, FOB, CFR, CIF για την ευκολία σας Οι όροι πληρωμής: 100% T / T ή πιστωτική κάρτα ή προκαταβολή paypal πριν από την αποστολή
Ε.Π. Τι γίνεται με το χρόνο παράδοσης;
Α: Γενικά, τυποποιημένος τύπος: 6-7 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας.
Ε4.Ποια είναι η MOQ σας;
Α: Δεν έχουμε καμία απαίτηση MOQ, 1 κομμάτι για δοκιμαστικό σκοπό στην αρχή είναι αποδεκτό.
Ε. Πώς διασφαλίζετε την καλή ποιότητα των προϊόντων;
Α: Έχουμε ένα πλήρες σύστημα ελέγχου ποιότητας. Όλα τα προϊόντα μας ελέγχονται πλήρως από τα τμήματα IQC, OQC πριν από την αποστολή στους πελάτες μας.
Ε. Πόσο καιρό ισχύει η προσφορά σας;
Α: Η προσφορά μας ισχύει για 12 μήνες.
Α7 Μπορείτε να δεχτείτε OEM μάρκα;
Α: Ναι, μπορούμε να δεχτούμε την OEM μάρκα χωρίς επιπλέον χρέωση.
Ε.8.Πόσο είναι η εγγύηση του προϊόντος σας;
Α: 7 ημέρες αντικατάσταση και 12 μήνες επισκευή δωρεάν για πρόβλημα ποιότητας.
Ε. Πώς παραδίδεται το εμπόρευμα;
Α: Μπορούμε να στείλουμε αγαθά με DHL, TNT, UPS, SF, EMS για προπληρωμένο φορτίο, επίσης μπορείτε να χρησιμοποιήσετε τον δικό σας λογαριασμό ταχυμεταφορέα για να κάνετε τη συλλογή του φορτίου, μόνο για την ευκολία σας.
Μπορείτε να παράγετε σύμφωνα με τα δείγματα;
Α: Ναι, μπορούμε να παράγουμε από τα δείγματα ή τεχνικά σχέδια σας. Α: 7 ημέρες αντικατάσταση και 12 μήνες επισκευή δωρεάν για πρόβλημα ποιότητας.
