Διασκορπισμένος μεταδότης διαφορικής πίεσης πυριτίου Πιεζοανταγωγός μεταδότης πίεσης
Product Details
| Σχήμα αριθ.: | BP93420DII | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Εκτίμηση προστασίας: | IP65 | Βάρος: | ~ 0,45 kg |
| Ανίχνευση πίεσης: | NOVA αισθητήρα πεθαίνει | Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο |
| Καταγωγή: | Baoji, Κίνα | Κωδικός ΕΣ: | 9026201090 |
| Τύπος: | Πομπός διαφορικής πίεσης | Μέσο μέτρησης: | αέριο ή υγρό |
| Περιοχή πίεσης: | 0-10kpa...~2MPa | ||
| Επισημαίνω |
Διασπασμένος μεταβιβαστής διαφορικής πίεσης από πυρίτιο,Διαφορετικός μεταβιβαστής πίεσης Piezoresistive,Διασκορπισμένος μεταβιβαστής πίεσης πυριτίου |
||
Product Description
Πιεζοανταποκρουστικός διαχυμένος διαχωριστικός πομπός πίεσης πυριτίου
BP93420DΙΙDδιαφορετικόΠανασφάλειαΤεκδότες
Εισαγωγή Διαφορετικού Μεταδότη Πίεσης:

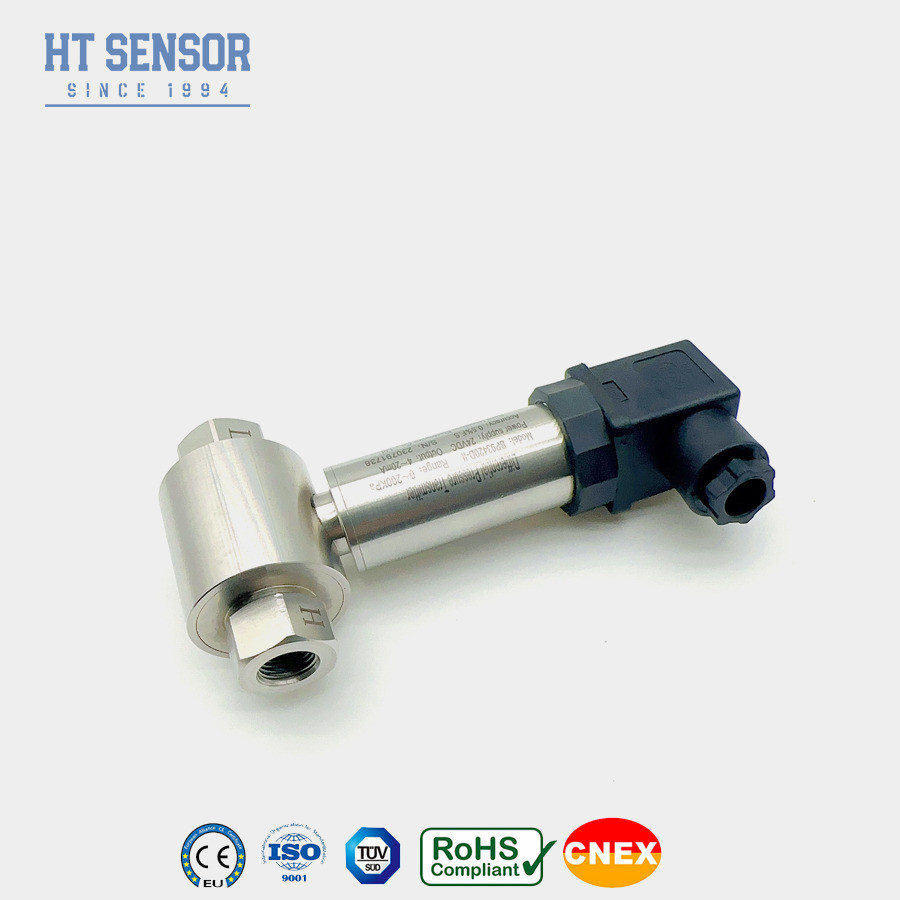

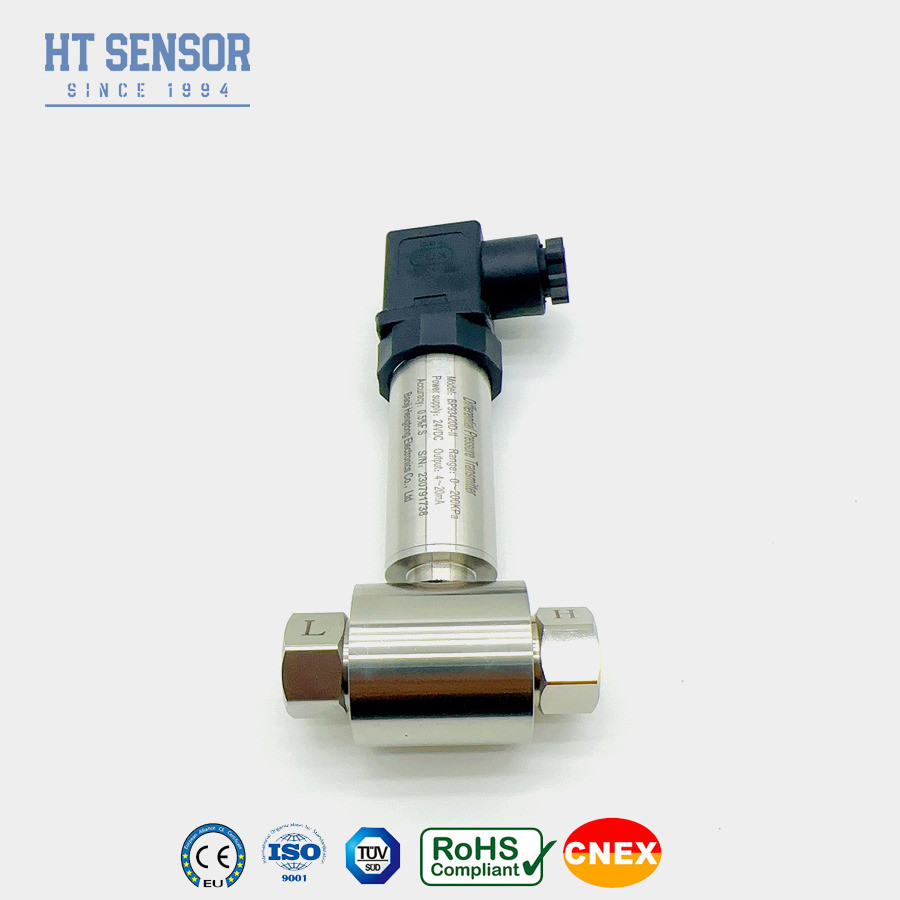

Ο πομπός διαφοράς πίεσης BP93420DII χρησιμοποιεί έναν αισθητήρα διάχυτου πυριτίου που αντιγράφει την εξωτερική πίεση μέσω του διαφράγματος από ανοξείδωτο χάλυβα.το εσωτερικά σφραγισμένο έλαιο σιλικόνης μεταφέρεται στο ευαίσθητο τσιπ, το ευαίσθητο τσιπ δεν έρχεται σε άμεση επαφή με το μέσο μέτρησης.το σήμα εξόδου από τη γέφυρα Wheatstone στο τσιπ αισθητήρα παρουσιάζει μια καλή γραμμική σχέση με τη διαφορική πίεση, που επιτρέπει την ακριβή μέτρηση της διαφορικής πίεσης, με την υψηλή ευαισθησία της, την καλή δυναμική απόκριση, την υψηλή ακρίβεια της μέτρησης, την καλή σταθερότητα, την εύκολη μικροποίηση,αλλά εύκολα επηρεάζεται από τη θερμοκρασία, για μεγαλύτερη από 1kpa μπορεί να μετρηθεί είναι η πρώτη επιλογή για τους αισθητήρες μεσαίας εμβέλειας.
Οι διαχωριστικοί πομποί πίεσης είναι σχεδιασμένοι για τη μέτρηση της διαχωριστικής πίεσης πολλών αερίων ή υγρών, όπως το νερό ή το πετρέλαιο.με μέγιστη επιτρεπόμενη στατική πίεση + 40bar, το μικρότερο εύρος μέτρησης διαφορικής πίεσης είναι ήδη από 0 έως 0, + 50 mbar.
Χαρακτηριστικά του προϊόντοςτου μεταδότη διαφορικής πίεσης:
1Ο πομπός διαθέτει δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας τον συμπαγές και εύκολο στην εγκατάσταση.
2Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις
3Η ηλεκτρική διεπαφή μπορεί να επιλεγεί ως επιλογή σύνδεσης ή άμεσης καλωδίωσης.
Εφαρμογέςτου μεταδότη διαφορικής πίεσης:
1Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σεαγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και
υδρολογία.
2Εφαρμόζεται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημικά,μεταλλουργία, παραγωγή ενέργειας και υδρολογία
3.Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνων
| Παραμέτρους απόδοσης | |
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Θερμοκρασία λειτουργίας | -30 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 100 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 Διάταξη |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |
| Συμβουλές παραγγελίας |
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
| Τάξη Οδηγός | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa...~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
