Διαφορετικός διαβιβαστής επιπέδου τύπου αγωγού Διαχυμένος διαβιβαστής πίεσης πυριτίου
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420DII | Αξία ακρίβειας: | ≤ 0,5% F.S. |
|---|---|---|---|
| Περιοχή πίεσης: | 0-10kpa...~2MPa | Προσαρμοσμένο: | Προσαρμοσμένο |
| Βάρος: | ~ 0,45 kg | Στατική πίεση: | 5X ή 7MPa |
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Τύπος: | Πομπός διαφορικής πίεσης |
| Μέσο μέτρησης: | αέριο ή υγρό | Αξιολόγηση ΙΠ: | IP65 |
| Επισημαίνω |
Διαφορετικό επίπεδο τύπου διαβιβαστή σωληνώματος RoHs,Διαφορετικό επίπεδο τύπου διαχυμένου πυριτίου,Διασκορπισμένος μεταδότης πίεσης πυριτίου RoHs |
||
Περιγραφή προϊόντος

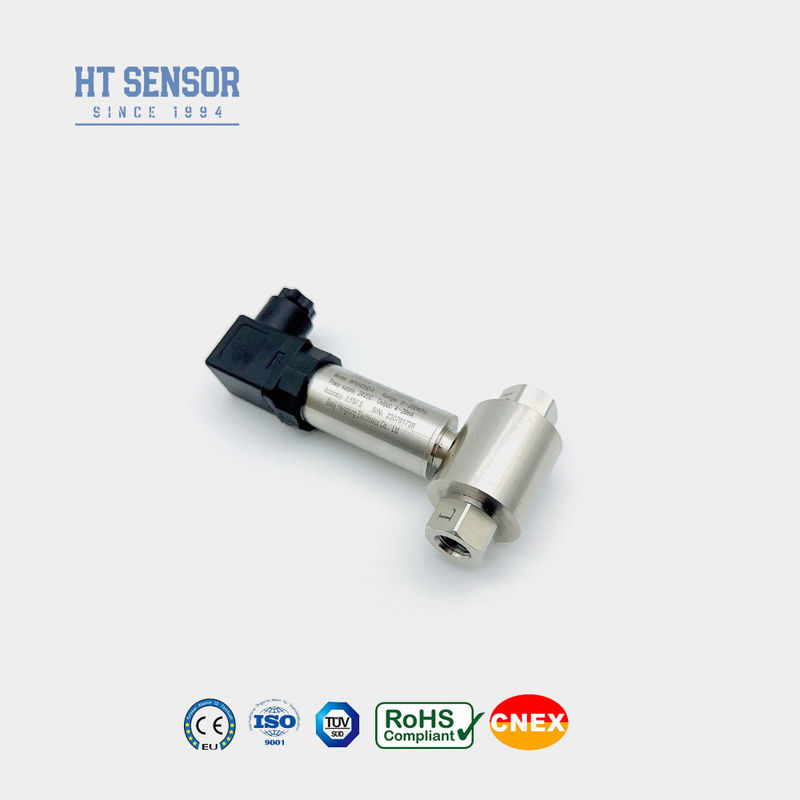

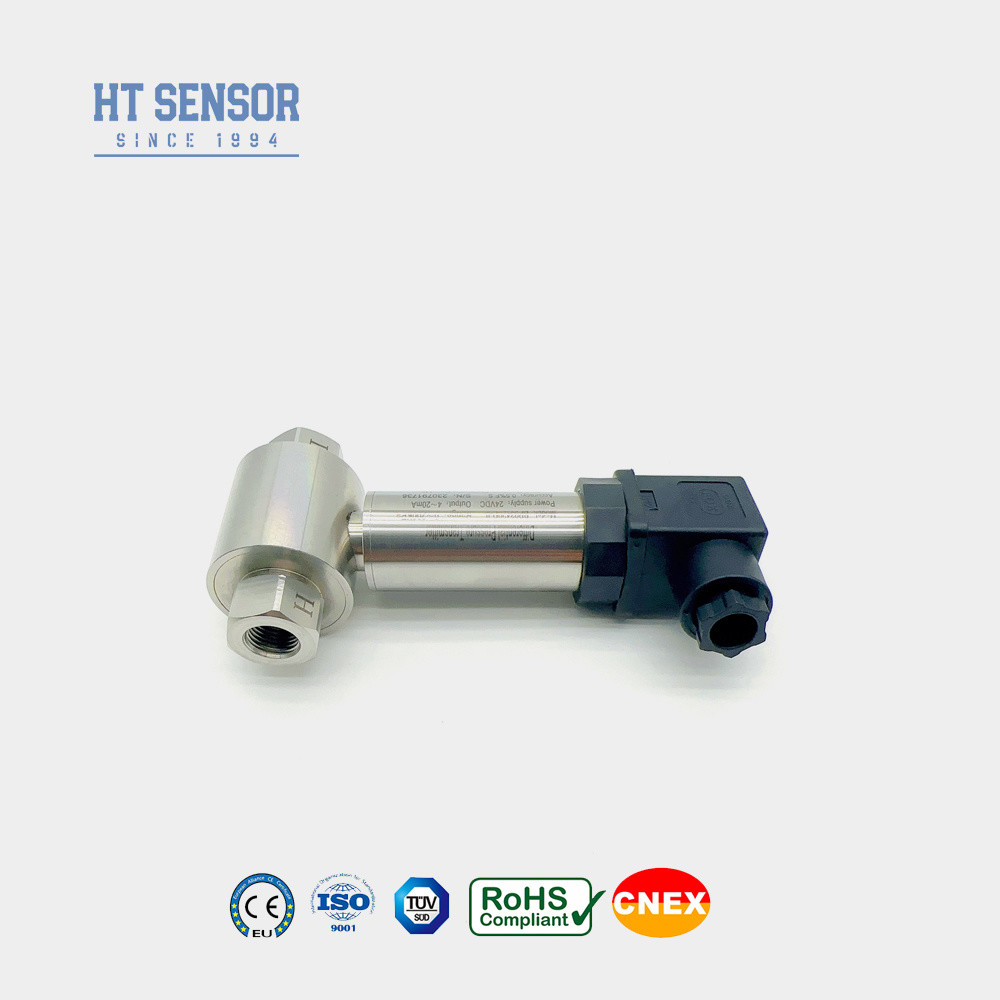

BP93420DII Διαφορετικός πομπός πίεσης για τη μέτρηση της πίεσης σωλήνα
BP93420DΙΙDδιαφορετικόΠανασφάλειαΤεκδότες
Εισαγωγή μεταδότης διαφορικής πίεσης:
Ο πομπός μεταφοράς διαφορικής πίεσης BP93420DII χρησιμοποιεί ένα πιεζοαποσταλτικό διαχυμένο αισθητήρα πυριτίου.Ο αισθητήρας υιοθετεί πλήρως αυτόματη γραμμική και τεχνολογία αντιστάθμισης θερμοκρασίας για να εξασφαλίσει την αποτελεσματικότητα και την ποιότητα της μαζικής παραγωγήςΟ σχεδιασμός πλήρως σφραγισμένης και απομονωμένης κοιλότητας αέρα
Η μονάδα μετάδοσης σήματος υιοθετεί πρωτότυπη τεχνολογία βαθμονόμησης για να πραγματοποιήσει εύκολη ρύθμιση παραμέτρων χωρίς εργαλεία.Είναι κατάλληλο για διάφορες μετρήσεις διαφορικής πίεσης αερίων και υγρών σε βιομηχανίες όπως το πετρέλαιο, χημικής, ενέργειας και υδρολογίας για εφαρμογές αγωγών.
Χαρακτηριστικά του προϊόντοςμε μεταδότης διαφορικής πίεσης:
1Ο πομπός διαθέτει δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας τον συμπαγές και εύκολο στην εγκατάσταση.
2Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις
3Δοκιμές πίεσης και δοκιμές ροής χρόνου για να εξασφαλίζεται σταθερή ποιότητα
4Θερμοκρασία εργασίας των μέσων: -30-80°C
5Πιστοποιητικό εσωτερικής ασφάλειας
Εφαρμογέςμε μεταδότης διαφορικής πίεσης:
1Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και
υδρολογία.
2. Εφαρμόζεται σε βιομηχανικές διαδικασίες επί τόπου, όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
3.Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνων
| Παραμέτρους απόδοσης | |
| Πεδίο μέτρησης | 0-10KPa...~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50oC ((0-10KPa, 0-20KPa) 0-70oC,-10-70oC |
| Θερμοκρασία λειτουργίας | -30 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 100 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |

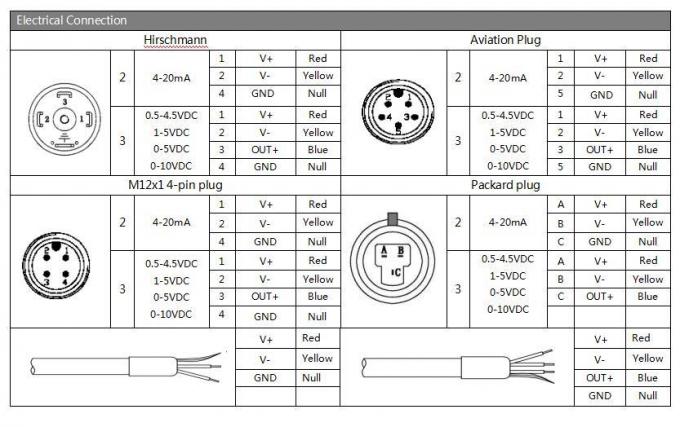

| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 Διάταξη |
|
| 0/1 ~ 5V | ||
| 0.5 ~ 4.5V | 5VDC |

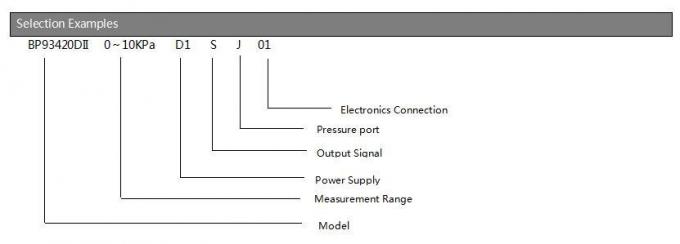

| Τάξη Οδηγός | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa...~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

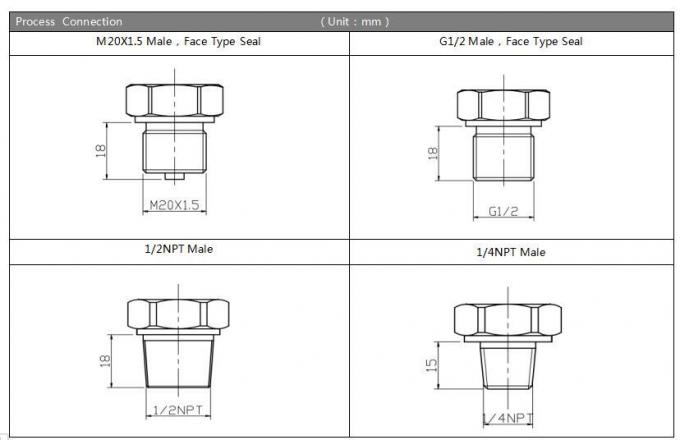

| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
