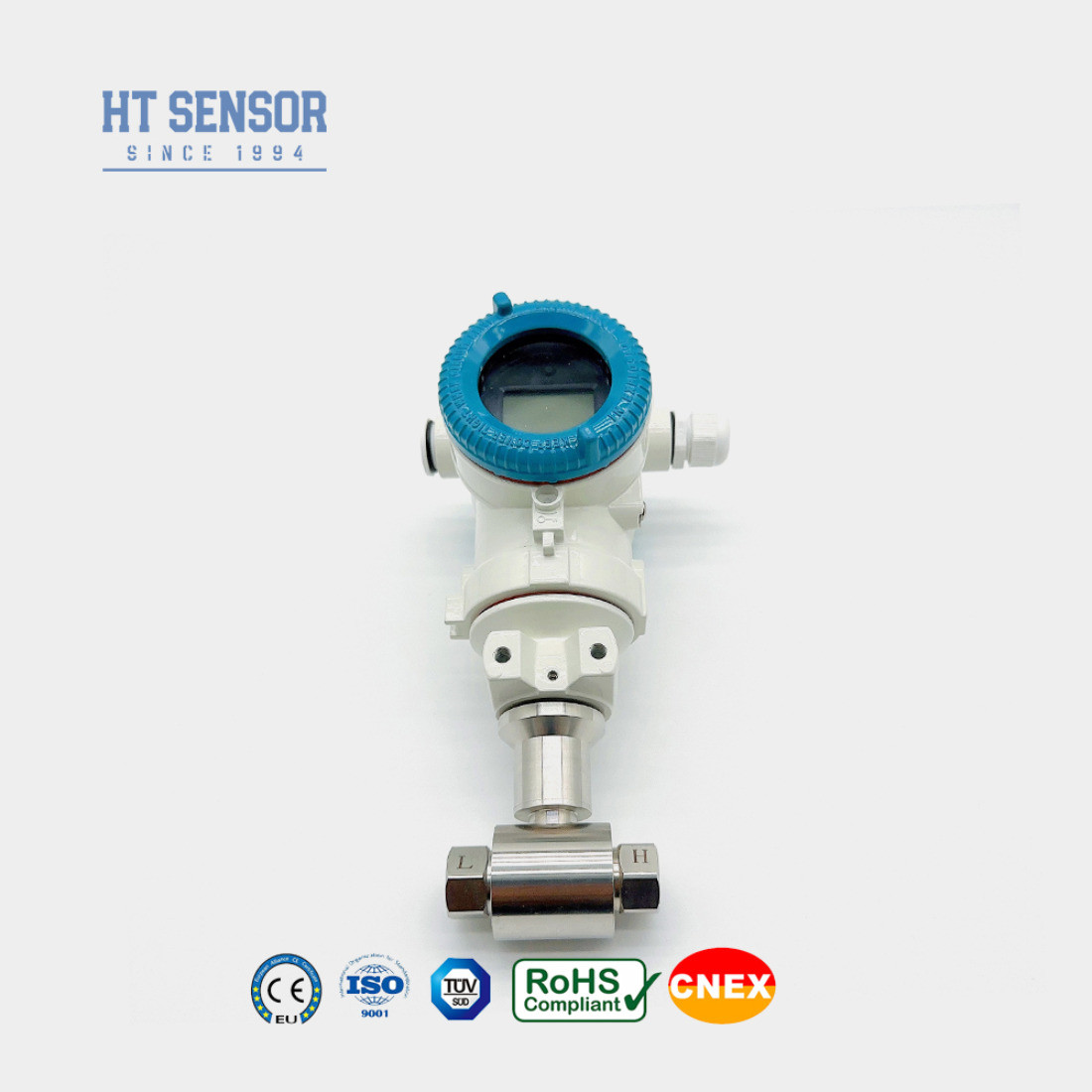

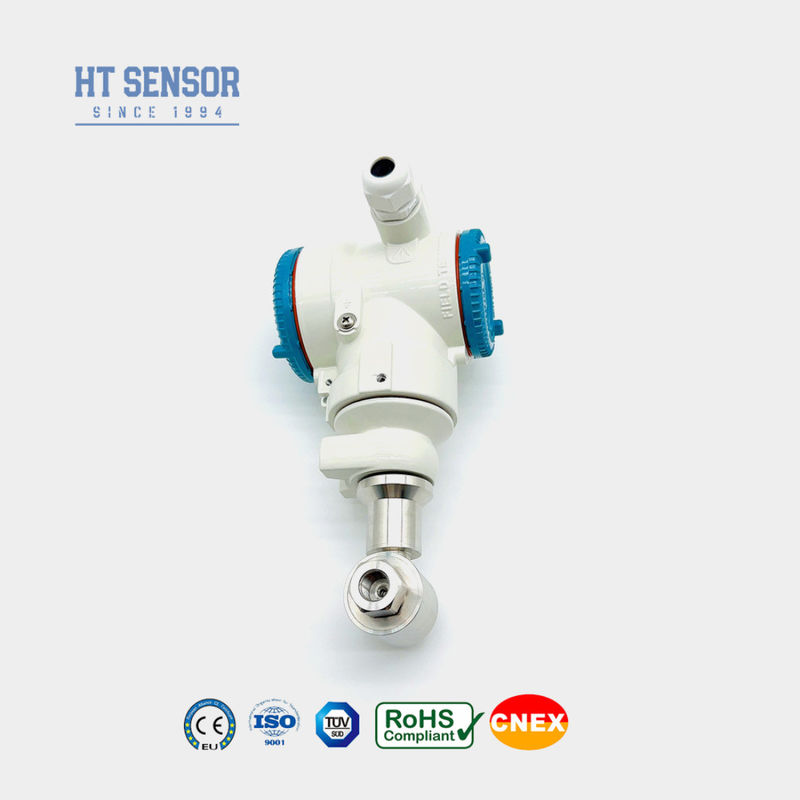

Αλουμινένιο περίβλημα Dp Πυρηνικός πομπός υψηλής ακρίβειας Διαφορετικός μετατροπέας πίεσης
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420D-III | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Ανώτατη σειρά: | 2Mpa | εξόδου: | 4-20mA |
| ελάχιστο εύρος: | 10kpa | Τύπος πίεσης: | Διαφορική πίεση |
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Προδιαγραφές: | 10kpa~2Mpa |
| Κωδικός ΕΣ: | 9026201090 | Τύπος: | Πομπός διαφορικής πίεσης |
| Μέσο μέτρησης: | αέριο ή υγρό | Αξία ακρίβειας: | 00,25%, 0,5%,00,3% |
| Επισημαίνω |
Αλουμινένιο περίβλημα μεταδότης πίεσης Dp,Dp Μεταδότης πίεσης υψηλής ακρίβειας,Μετατροπέας διαφορικής πίεσης υψηλής ακρίβειας |
||
Περιγραφή προϊόντος
Ο πολλαπλός πολλαπλός πολλαπλός πολλαπλός πολλαπλός πολλαπλός πολλαπλός πολλαπλός πολλαπλός πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλής πολλαπλήςΗ γέφυρα Wheatstone στο τσιπ αισθητήρα παράγει ένα σήμα εξόδου που δείχνει εξαιρετική γραμμικότητα με τη διαφορική πίεσηΟ διαβιβαστής είναι ιδανικός για τη διενέργεια μετρήσεων διαφορικής πίεσης σε διάφορες εφαρμογές αερίων και υγρών,Ιδιαίτερα σε βιομηχανίες όπως το πετρέλαιο, χημικά για εγκαταστάσεις αγωγών.
1.Σχεδιασμός δομής από ανοξείδωτο χάλυβα, καθιστώντας το συμπαγές και εύκολο στην εγκατάσταση
2- Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης,
1- Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε
αγωγούς βιομηχανιών όπως το πετρέλαιο, τα χημικά, η ενέργεια και η υδρολογία.
2Εφαρμόζεται σε βιομηχανικές διαδικασίες όπως πετρελαίου, χημικών,
μεταλλουργία, παραγωγή ενέργειας και υδρολογία
3.Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνων
| Πεδίο μέτρησης | 0-10KPa......~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας | -30°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~100°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304 από ανοξείδωτο χάλυβα |
| Υλικό διαφράγματος | 316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~1,4kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4·20mA | 1530VDC | Δύο/τρία/τέσσερα καλώδια |
| 4 ̊20mA με Hart | Δύο καλώδια | |
| Πρωτόκολλο επικοινωνίας RS485 | Τέσσερα καλώδια |
Συμβουλές παραγγελίας:
1, αντιστάθμιση θερμοκρασίας, διαχυμένος αισθητήρας πίεσης πυριτίου είναι ημιαγωγός, ο ημιαγωγός έχει ισχυρά χαρακτηριστικά θερμοκρασίας, χωρίς αντιστάθμιση θερμοκρασίας,το λάθος μέτρησης μπορεί να είναι σχετικά μεγάλο.
2Το διάφραγμα του αισθητήρα πίεσης διασκορπισμένου πυριτίου είναι μόνο μερικές δεκάδες μέτρα πάχος, μην το αγγίζετε.
3, η τάση τροφοδοσίας είναι σταθερή, ο αισθητήρας είναι στην πραγματικότητα μια γέφυρα, η διακύμανση της τάσης τροφοδοσίας θα προκαλέσει αλλαγές στην έξοδο της γέφυρας, επηρεάζοντας την ακρίβεια της μέτρησης.
4, θα πρέπει να χρησιμοποιείται εντός της ονομαστικής τάσης, η υπερτάση θα οδηγήσει σε βλάβη του αισθητήρα.
5Το τέλος της εξόδου δεν έχει βραχυκύκλωμα.
Οδηγός παραγγελίας
| BP93420 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa......~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4·20mADC | S2 | 420mADC με Hart | |||||
| S3 | RS485 | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
