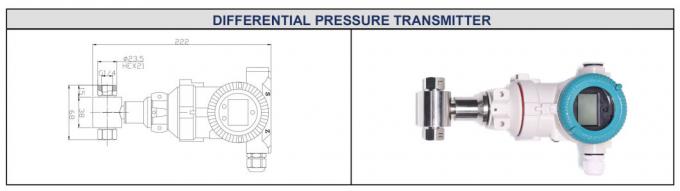

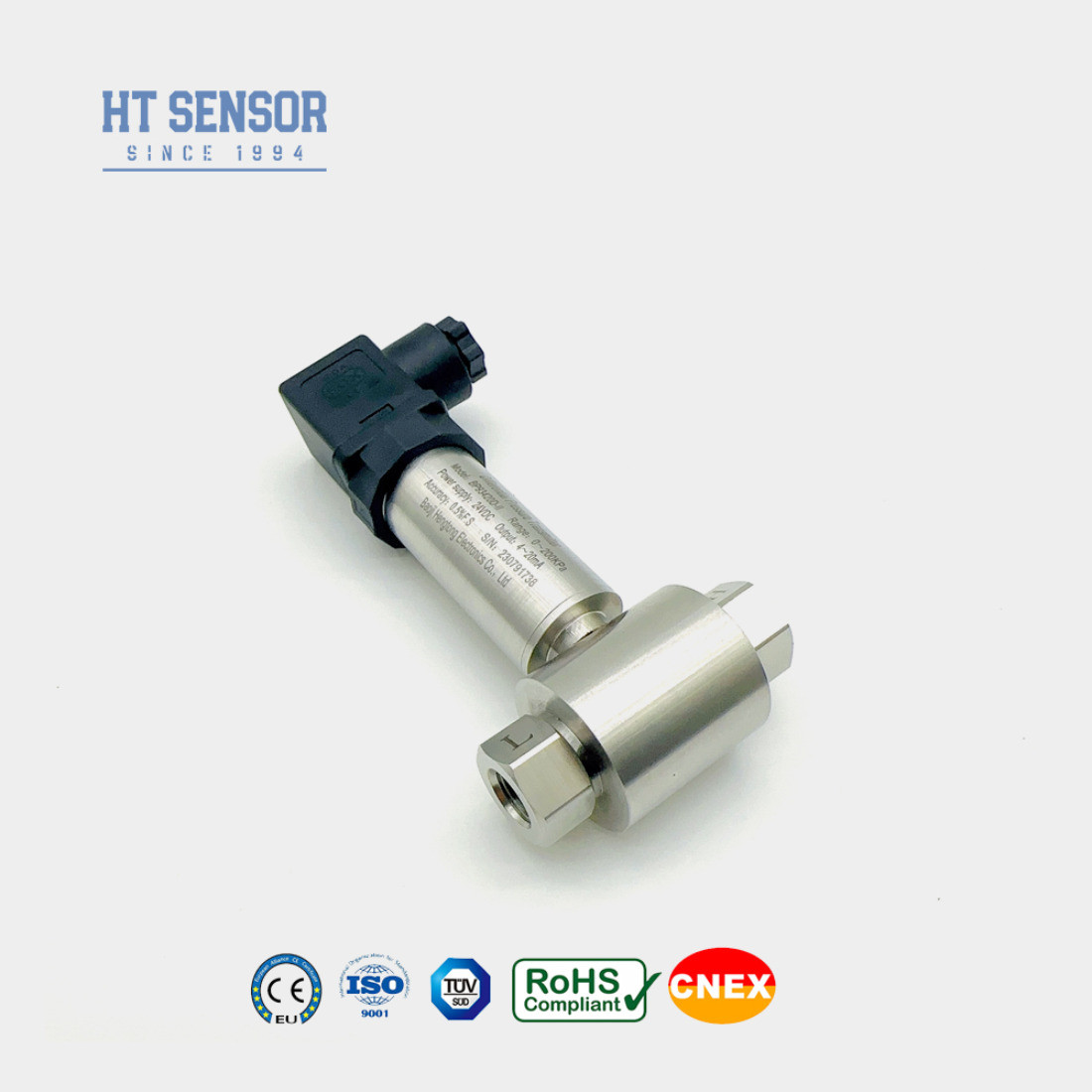

Εισαγωγή μεταδότης διαφορικής πίεσης:

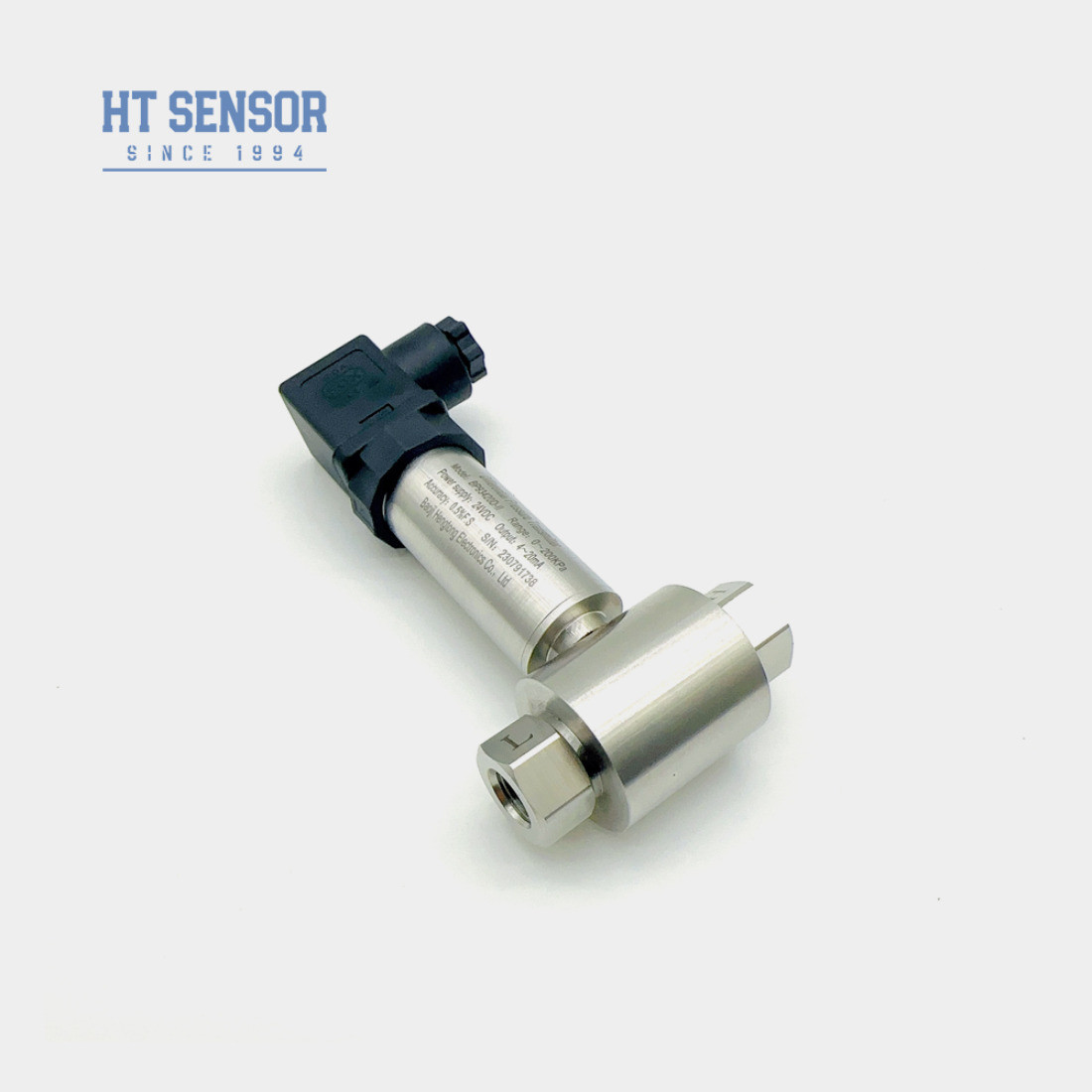

Ο πολλαπλός μεταβιβαστής πίεσης BP93420DIII χρησιμοποιεί έναν αισθητήρα πυριτίου.
Η διαφραγίδα Wheatstone στο τσιπ του αισθητήρα παράγει ένα σήμα εξόδου που δείχνει εξαιρετική γραμμικότητα με τη διαφορική πίεση.Αυτό επιτρέπει την ακριβή μέτρηση της διαφορικής πίεσηςΟ πομπός είναι ιδανικός για τη διενέργεια μετρήσεων διαφορικής πίεσης σε διάφορες εφαρμογές αερίων και υγρών, ιδιαίτερα σε βιομηχανίες όπως
πετρέλαιο, χημικά για εγκαταστάσεις αγωγών

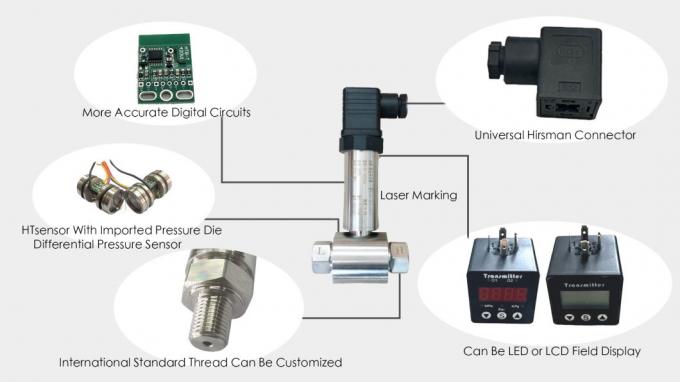

Χαρακτηριστικά του προϊόντος:

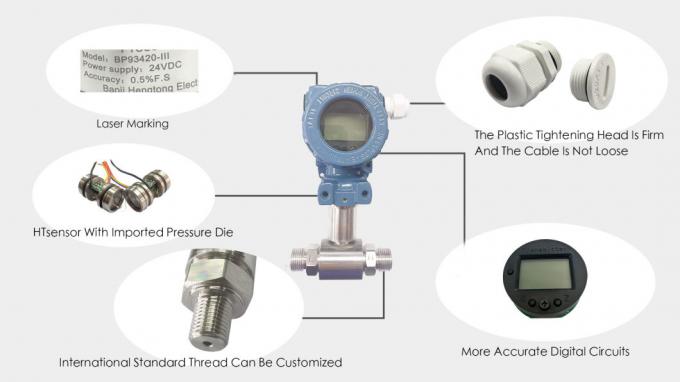

1Ο πομπός διαθέτει δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας τον συμπαγές.και εύκολη εγκατάσταση
2Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις

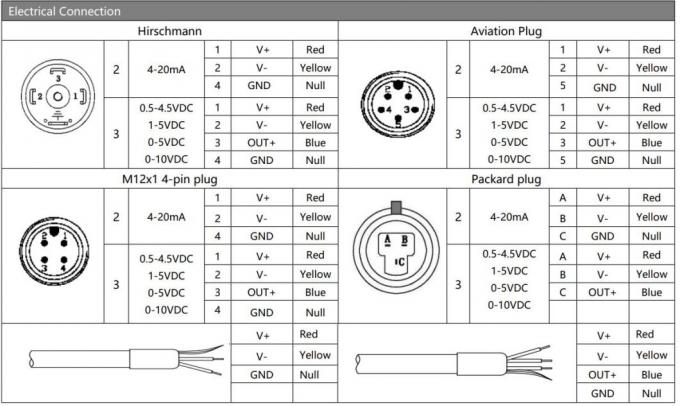

3Η ηλεκτρική διεπαφή μπορεί να επιλεγεί ως επιλογή σύνδεσης ή άμεσης καλωδίωσης.
Εφαρμογές:
1. Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και υδρολογίας.
2. Εφαρμόζεται σε βιομηχανικές διαδικασίες επί τόπου όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
3- Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνων
| Παραμέτρους απόδοσης |
| Πεδίο μέτρησης |
0-10KPa...~2MPa |
| Τύπος πίεσης |
Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση |
≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση |
Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα |
±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση |
±0,03% (Τυπικό) ±0,05%FS (Μαξ.) |
| Μακροπρόθεσμη σταθερότητα |
± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν |
±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Τεχνολογική μετατόπιση |
±0,01%FS/oC ((> 100KPa), ±0,02%FS/oC (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης |
0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Θερμοκρασία λειτουργίας |
-30 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 100 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,45 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0.5 ~ 4.5V |
5VDC |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη που έρχονται σε επαφή με το προϊόν.
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
Οδηγός παραγγελίας:
| BP93420X |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΔΙΙ |
Διαφορετικός μεταβιβαστής πίεσης |
| |
Πεδίο μέτρησης |
0-10KPa......~2MPa |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4·20mADC |
S2 |
420mADC με Hart |
| S3 |
RS485 |
| |
Κωδικός |

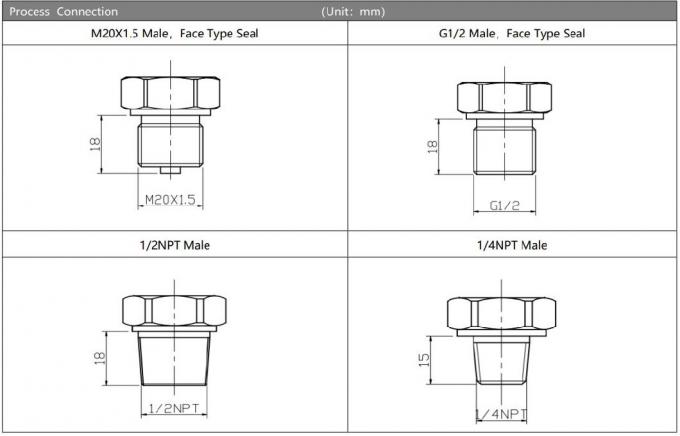

Σύνδεση πίεσης |
| J1 |
M20 × 1,5 αρσενικό |
| J2 |
G1/2 Άντρας |
| Ε3 |
G1/4 Άντρας |
| J4 |
1/2 NPT αρσενικό |
| J5 |
Άλλα |
| |
|
Κωδικός |
Τύπος πίεσης |
| D |
Διαφορετική Πίεση |
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
