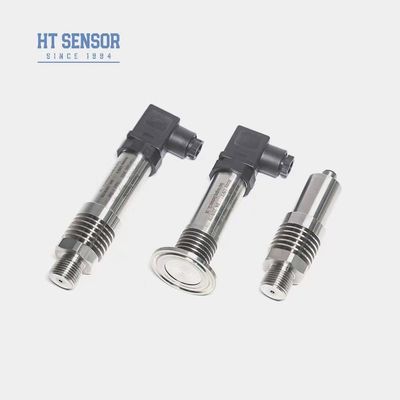

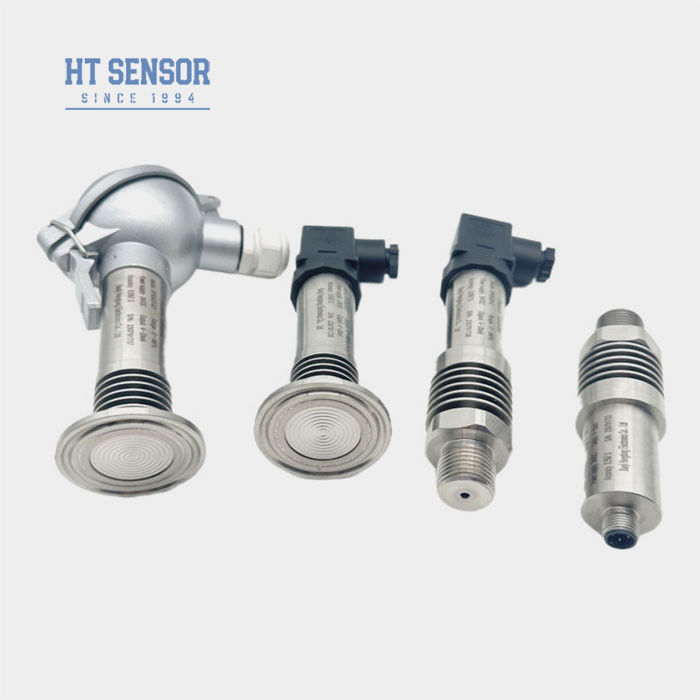

4-20ma Αισθητήρας μεταφοράς πίεσης Ατσάλι από ανοξείδωτο χάλυβα Αισθητήρας πίεσης διαφράγματος
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-IQT | Ηλεκτρική τροφοδοσία: | 24VDC |
|---|---|---|---|
| Σήμα εξόδου: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Ακριβότητα: | 0.25%F.S, 0.5%F.S |
| Περιοχή πίεσης: | - 100kPa... 0kPa ~ 35kPa...3.5MPa | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Σχήμα: | 1 | ||
| Επισημαίνω |
4-20ma αισθητήρας μεταφοράς πίεσης,Δέκτης μεταδότης πίεσης από ανοξείδωτο χάλυβα,4-20ma αισθητήρας πίεσης διαφράγματος |
||
Περιγραφή προϊόντος
BP93420-IQT 4-20MA ΑΡΧΙΣΤΕΡΟΣ ΣΤΑΛΟΣ ΦΛΥΣΟΣ ΔΙΑΦΡΑΓΜΟΣ ΑΝΑΤΑΣΗΣ ΠΡΕΣΥΣΟΥ
BP93420-IQ PανασφάλειαΤεκδότες
Εισαγωγή Αισθητήρας μεταδότης πίεσης
BP93420-IQT Οι πομποί υψηλής θερμοκρασίας χρησιμοποιούν συνήθως απορροφητήρες θερμότητας για να βελτιώσουν την απόδοση διάσπασης θερμότητας του αισθητήρα.και η θερμότητα που παράγεται από τον αισθητήρα μεταδίδεται γρήγορα στον απορροφητή θερμότητας μέσω του θερμοοδηγού υλικού, και εκπέμπεται μέσω της επιφάνειας του απορροφητήριου θερμότητας για να διατηρηθεί η θερμοκρασία λειτουργίας του αισθητήρα σε αξιόπιστο εύρος

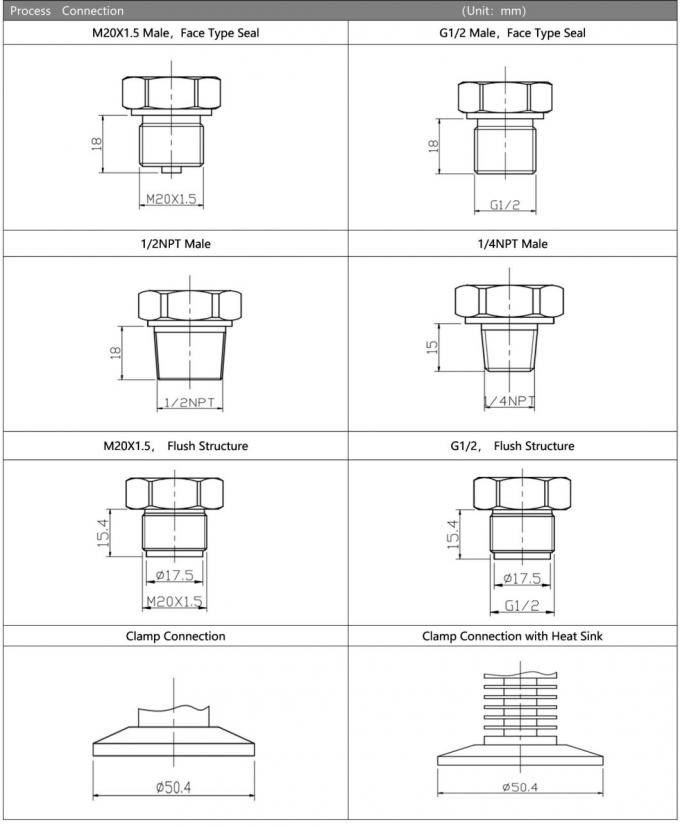

- Διαφορετικές επιλογές διεπαφής πίεσης
- Μηχανοκίνητα οχήματα, με κινητήρα
- Υψηλή ακρίβεια με δομή από ατσάλι
- Εύκολο να καθαριστεί.
Εφαρμογές:
- Δυνατό να μετρά μη διαβρωτικά αέρια και υγρά με 316L
- Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
- Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- Καλό για χρήση στην ιατρική, βιοφαρμακευτική και υγιεινή τροφίμωνΒιομηχανίες.
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | 0~35Kpa...~3.5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | -20-70oC (≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Επ. db ΙΙΚ T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,55kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 Διάταξη |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 Διάταξη |
Συμβουλές παραγγελίας:
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που πρόκειται να μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι αξιόπιστα γειωμένα.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα O-ring EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
Τάξη Οδηγός:
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

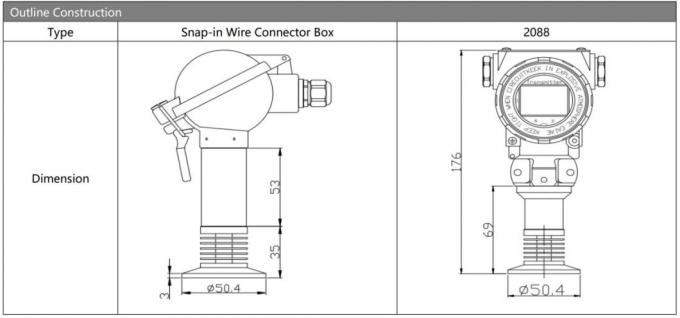

| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
