4-20mA μετατροπέας πίεσης διαφράγματος 100MPa
Product Details
| Σχήμα αριθ.: | BPHT24 | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Εκτίμηση προστασίας: | IP65 | Βάρος: | ~ 0,3kg |
| Υλικό στέγασης: | 316L ή 304SS | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου |
| Καταγωγή: | Baoji, Κίνα | Κωδικός ΕΣ: | 9026201090 |
| Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου | Μέσο μέτρησης: | Αέρας και υγρό |
| Αξία ακρίβειας: | 00,5% | Περιοχή πίεσης: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Επισημαίνω |
Μετατροπέας πίεσης διαφράγματος 4-20mA,Μετατροπέας πίεσης διαφράγματος 100MPa,Αισθητήρας πίεσης διαφράγματος πυριτίου 100MPa |
||
Product Description

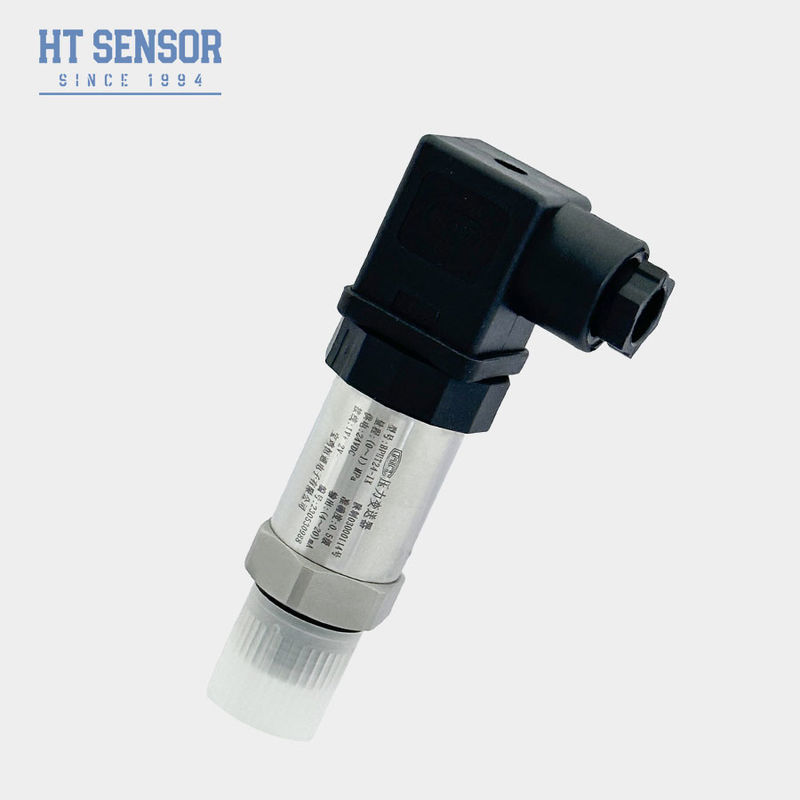

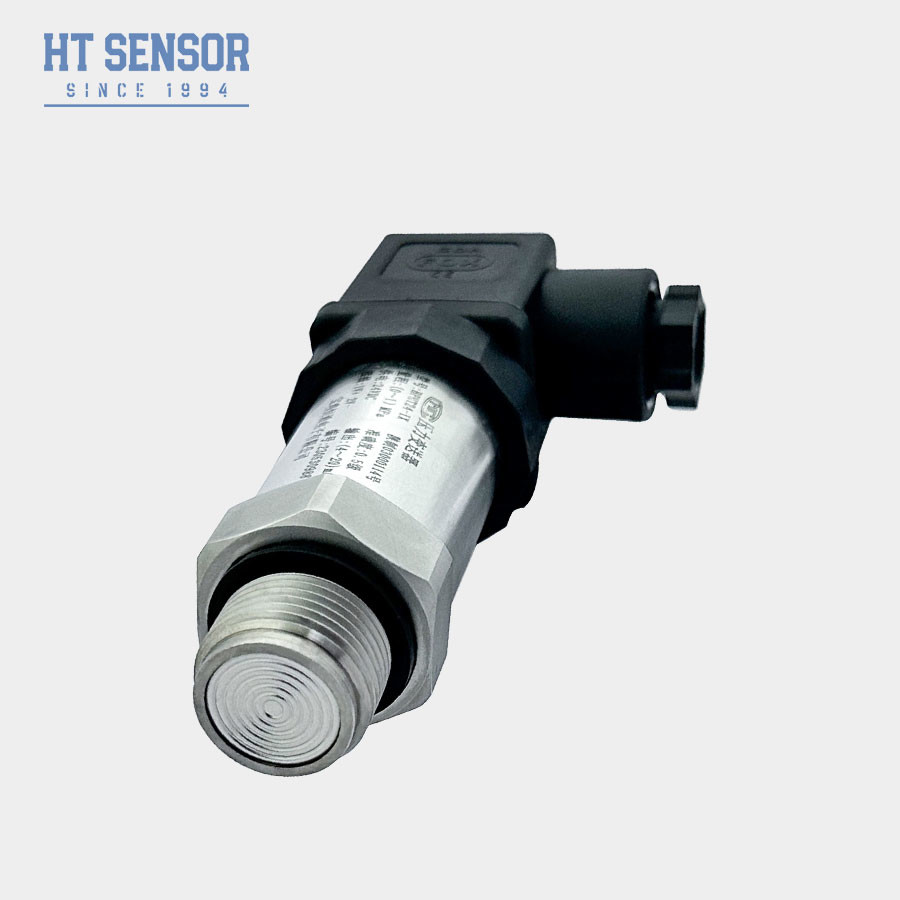

BPHT24 4-20mA αισθητήρας πίεσης διαφράγματος
BPHT24 PανασφάλειαΤεκδότες
Εισαγωγή:
Ο αισθητήρας πίεσης διάφραγματος BPHT24 4-20mA βασίζεται σε πιεζοαποσταλτικό αποτέλεσμα.η ταινία πυριτίου θα υποστεί μικρή παραμόρφωσηΜετρώντας την αλλαγή της αξίας της αντίστασης του φιλμ πυριτίου, η πίεση του μετρούμενου μέσου μπορεί να υπολογιστεί με ακρίβεια.Χρησιμοποιεί προηγμένη τεχνολογία μικρουπολογιστών και διαθέτει λειτουργίες αυτόματης αντιστάθμισης θερμοκρασίας και γραμμικής διόρθωσηςΑυτό σημαίνει ότι μπορεί να αντισταθμίσει αυτόματα τη θερμοκρασία ανάλογα με τις αλλαγές της θερμοκρασίας περιβάλλοντος, βελτιώνοντας την ακρίβεια της μέτρησης.μέσω της γραμμικής λειτουργίας διόρθωσης, το σήμα εξόδου μπορεί να διορθωθεί για να βελτιωθεί περαιτέρω η ακρίβεια και η σταθερότητα της μέτρησης.
- Διαφορετικές επιλογές διεπαφής πίεσης
- Μηχανοκίνητα οχήματα, με κινητήρα
- Υψηλή ακρίβεια με δομή από ατσάλι
- Εύκολο να καθαριστεί.
- Δυνατό να μετρά μη διαβρωτικά αέρια και υγρά με 316L
- Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
- Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- Καλό για χρήση στην ιατρική, βιοφαρμακευτική και υγιεινή τροφίμωνΒιομηχανίες.
| Παραμέτρους απόδοσης | |
| Πεδίο μέτρησης | 0~35Kpa...~35MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤1.5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±00,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ±00,1% F.S/Έτος(Τυπικό) ±0,2% F.S/Έτος(μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0.02% F.S/oC ((≤ 100KPa) ±0.01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | -20-70oC (≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Επ. db ΙΙC T6 Gβ |
| Αξιολόγηση προστασίας | Εγώ...P65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~0.25χιλιόγραμμο |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που πρόκειται να μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.

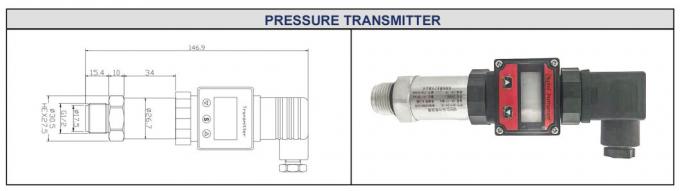

3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα O-ring EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.

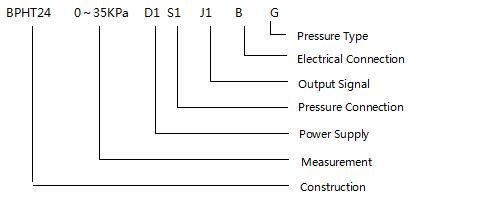

| Τάξη Οδηγός | ||||||||
| BPHT24 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΙΙ | Δείχνει μεταδότης πίεσης | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| Πεδίο μέτρησης | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | 1/2NPT | |||||||

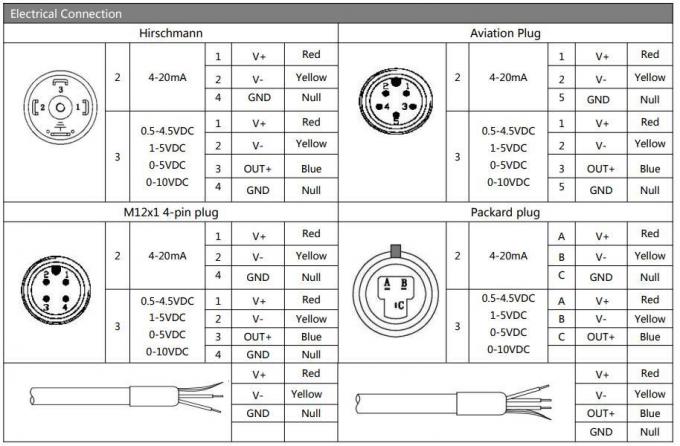

| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||

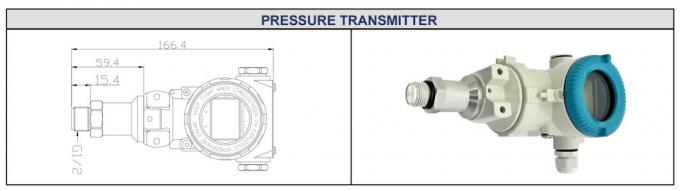

| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
