Πομπός πίεσης OEM τύπου σφιγκτήρα Hengtong με αισθητήρα πίεσης αντοχής σε υψηλή θερμοκρασία
Product Details
| Αριθμός Μοντέλου: | BP93420-IQT | Αξιολόγηση προστασίας: | ip65 |
|---|---|---|---|
| Υλικό στέγασης: | ΣΥ304 | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου | Εμπορικό σήμα: | HTαισθητήρας |
| Προέλευση: | Μπαότζι, Κίνα | Κωδικός ΕΣ: | 9026201090 |
| Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου | Μέσο μέτρησης: | Υγρά |
| βαθμός ακρίβειας: | 00,5% | Πεδίο πίεσης: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Προσαρμογή: | Διαθέσιμα OEM και ODM | Σχήμα: | BP93420-IQT |
| Επισημαίνω |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
Περιγραφή Προϊόντος

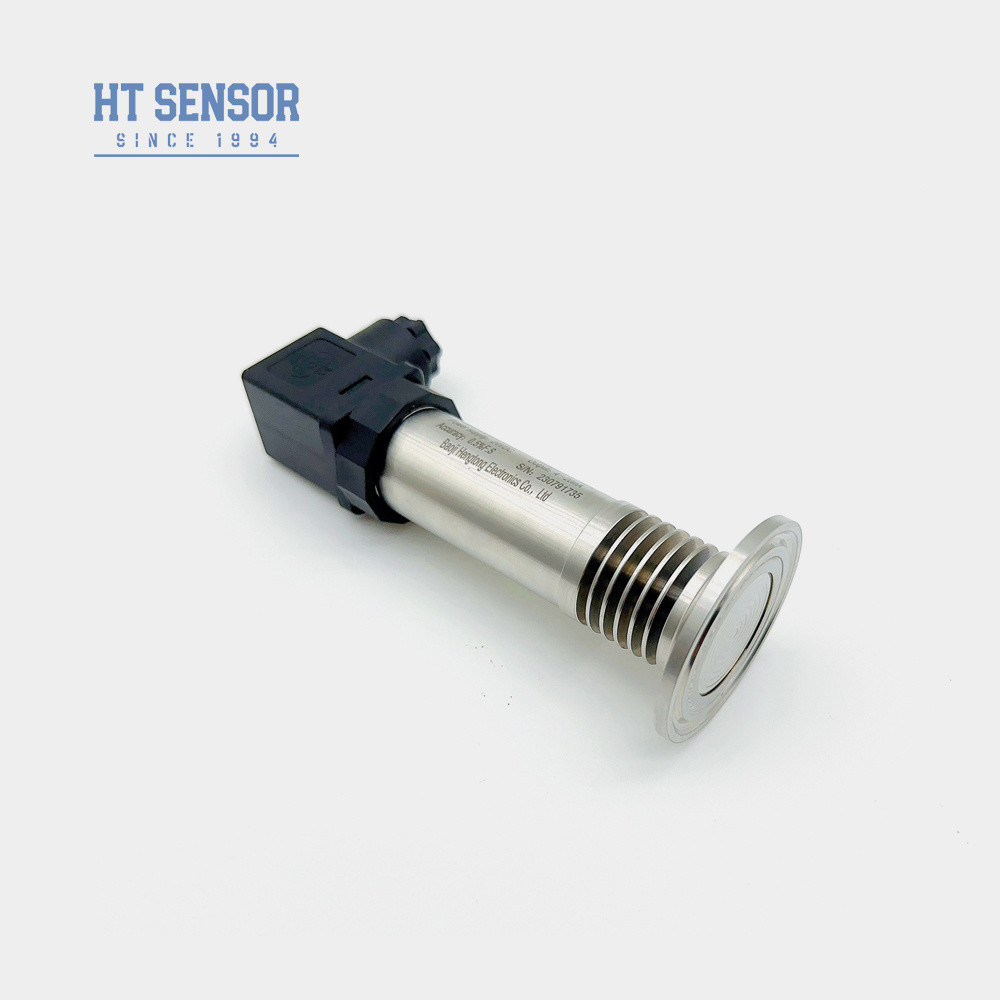

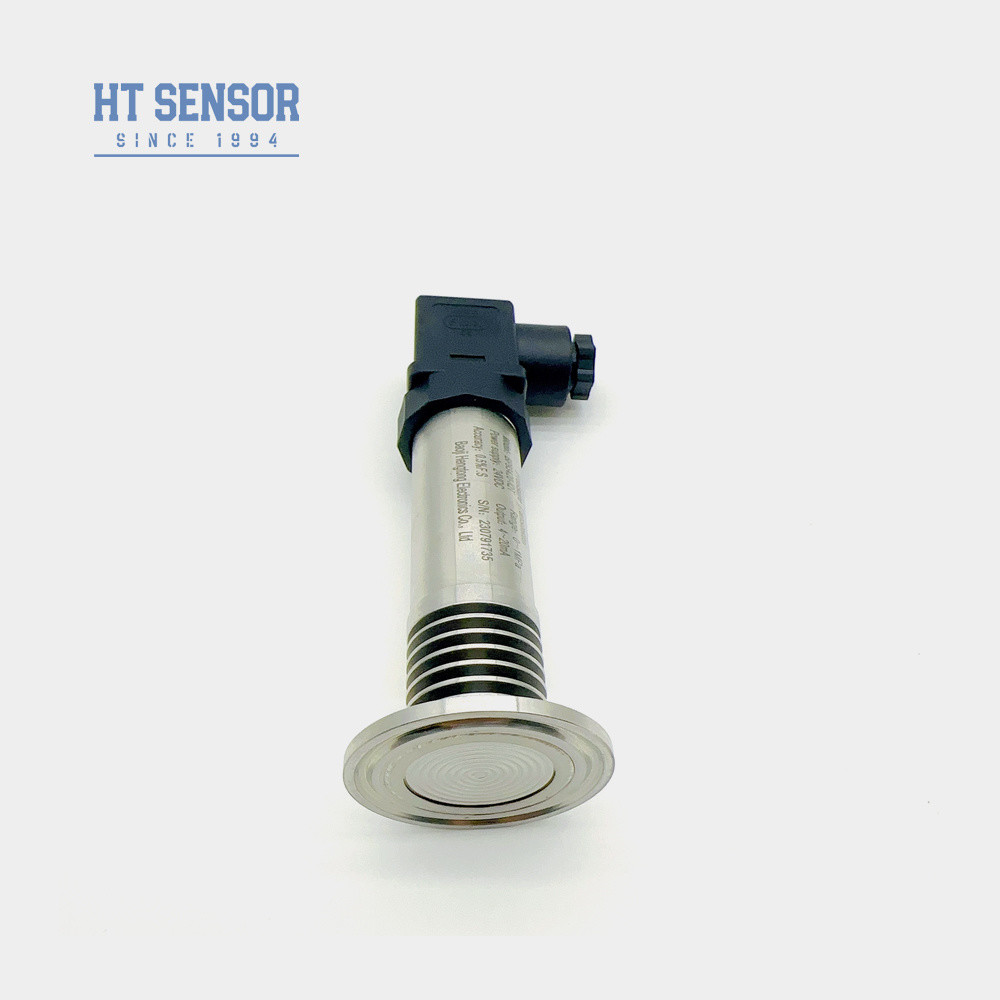

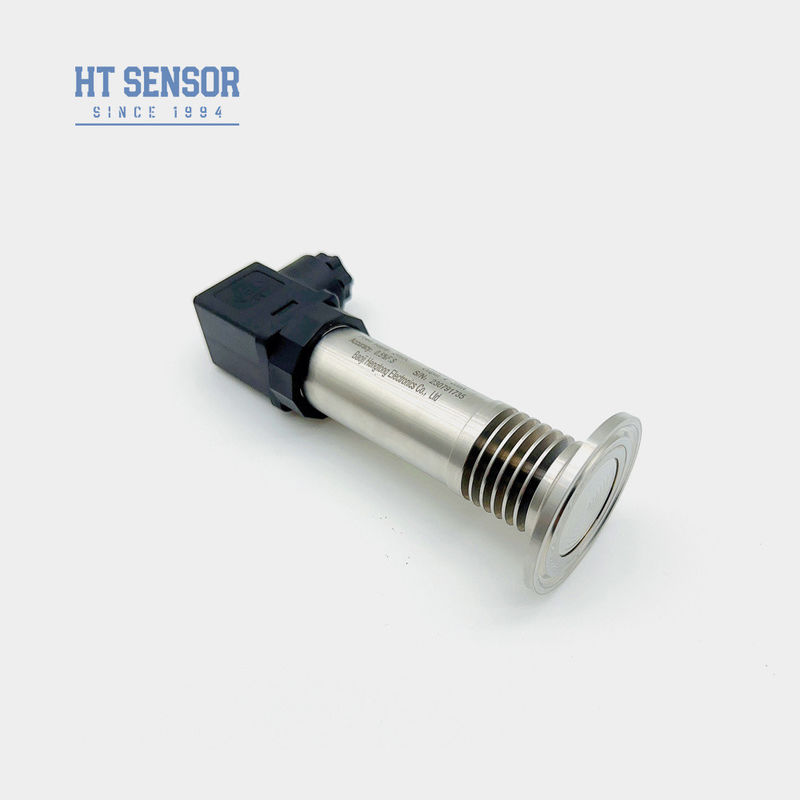

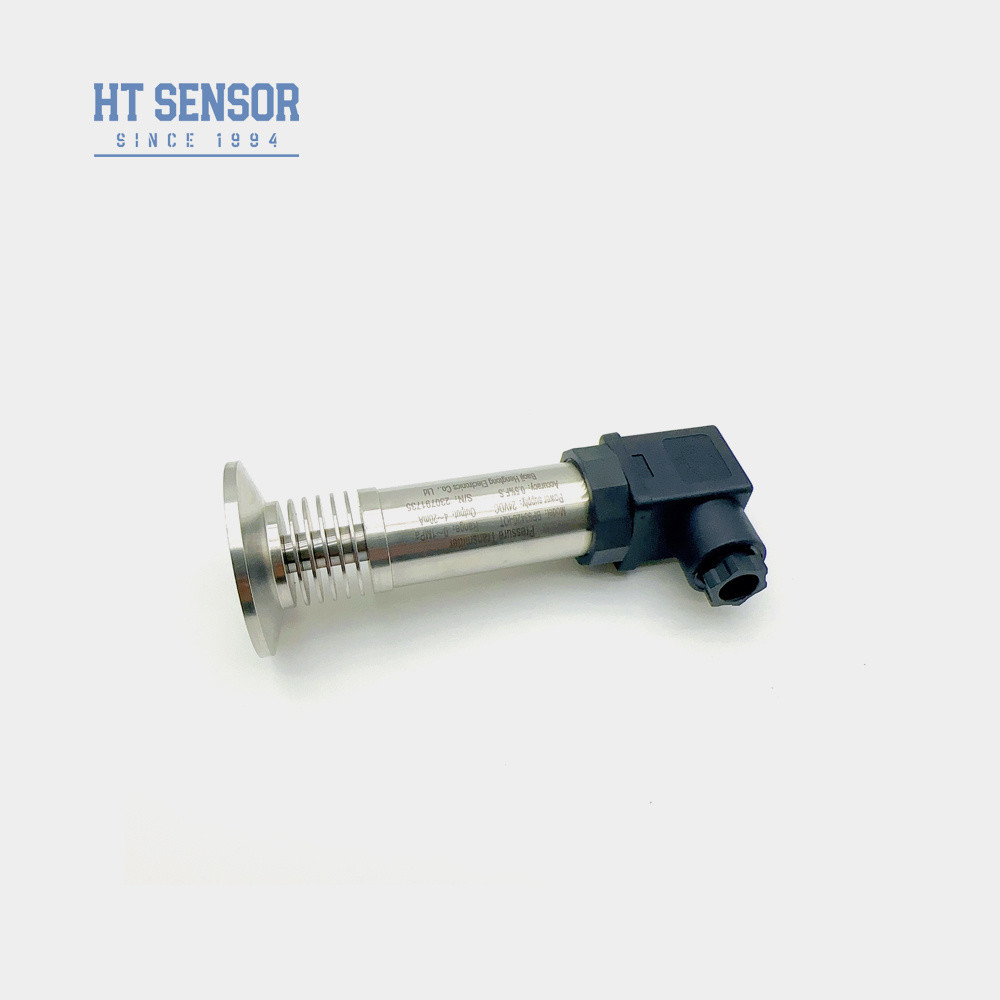

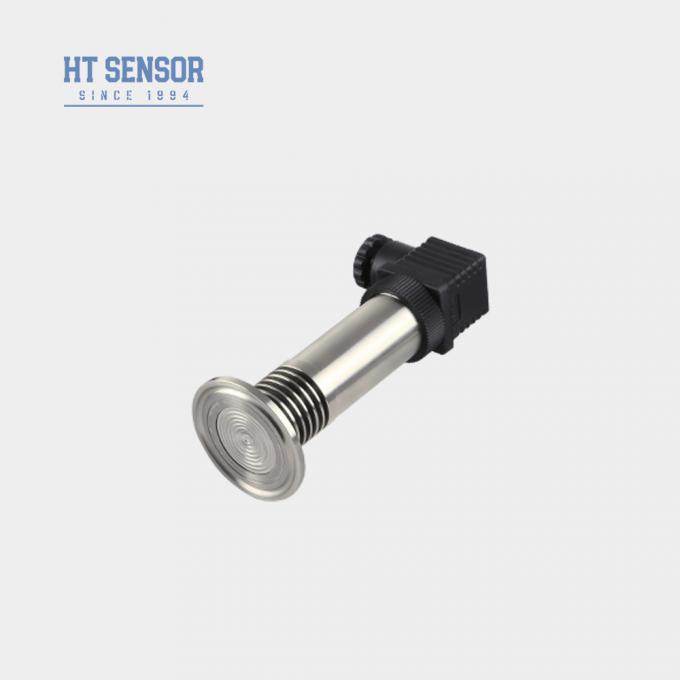

Πομπούς Πίεσης BP93420-IQT
Εισαγωγή:
Ο πομπός πίεσης BP93420-IQT χρησιμοποιεί τον πυρήνα απομόνωσης αντοχής πίεσης σιλικόνης της σειράς HT ως στοιχείο μέτρησης σήματος. Διαθέτει πλήρες μεταλλικό διάφραγμα και άμεση συγκόλληση με τη σύνδεση διεργασίας, εξασφαλίζοντας ακριβείς συνδέσεις μεταξύ της σύνδεσης διεργασίας και του διαφράγματος μέτρησης. Ολόκληρο το προϊόν έχει υποβληθεί σε αυστηρές δοκιμές, εξασφαλίζοντας σταθερή και αξιόπιστη απόδοση και αποτρέποντας αποτελεσματικά το πρόβλημα της απόφραξης της οπής πίεσης που προκαλείται από μέσα κρυστάλλωσης.
Χαρακτηριστικά Προϊόντος:
1. Μεγάλο εύρος μέτρησης, διάφορες επιλογές διασύνδεσης πίεσης
2. Διαφορετικές επιλογές σήματος εξόδου
3. Ρυθμιζόμενο μηδέν και πλήρη κλίμακα
4. Υψηλή ακρίβεια, πολλαπλές αποστειρωμένες συνδέσεις διεργασίας
Εφαρμογές:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
2. Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωμένη επεξεργασία
3. Χρησιμοποιείται στις βιομηχανίες χαρτιού και χημικών, καθώς και για μετρήσεις στάθμης λυμάτων και πίεσης δοχείων ποτών. Κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου
| Παράμετροι Απόδοσης | |
| Εύρος μέτρησης | -100kPa…0kPa ~ 35kPa…3.5MPa |
| Τύπος πίεσης | Πίεση μετρητή, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25ºC | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα | ≤0,1%FS |
| Υστέρηση | ≤0,1%FS |
| Μακροπρόθεσμη Σταθερότητα | ±0,1%F.S/Έτος (Τυπικό) ±0,2%F.S/Έτος (Μέγιστο) |
| Μετατόπιση θερμοκρασίας μηδενικού σημείου | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Απόκριση συχνότητας | 2.4Khz |
| Θερμοκρασία αντιστάθμισης | 0-70ºC(≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20ºC~80ºC |
| Θερμοκρασία αποθήκευσης | -40ºC~120ºC |
| Δόνηση | 10g,55Hz ~ 2kHz |
| Υλικό περιβλήματος | 304,316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Βαθμός προστασίας | IP65 |
| Σφράγιση δακτυλίου O | Φθοριοκαουτσούκ |
| Βάρος | ~0,3kg |
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
| 4~20mA | 12~30VDC | 2/3/4 καλώδια |
| 0~10/20mA | 3 καλώδια |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6~30V / Μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
- Συμβατότητα υλικών
- Επαληθεύστε ότι το μετρούμενο μέσο είναι χημικά συμβατό με τα υλικά του προϊόντος που βρέχονται πριν από την επιλογή.
- Σημείωση για τα μοντέλα ανθεκτικά στην έκρηξη
- Οι τυπικές διαμορφώσεις ανθεκτικές στην έκρηξη εξαιρούν τις ψηφιακές κεφαλές οθόνης από προεπιλογή.
- Απαίτηση ισχύος κεφαλής οθόνης
- Για πομπούς εξοπλισμένους με οθόνες LCD/LED, διατηρήστε μια ελάχιστη παροχή ρεύματος 20VDC για να εξασφαλίσετε τη σωστή λειτουργικότητα.
- Βέλτιστες πρακτικές εγκατάστασης
- Για να εγγυηθείτε την αξιοπιστία λειτουργίας:
- Εγκαταστήστε αλεξικέραυνα στο σημείο μέτρησης
- Εφαρμόστε ασφαλή γείωση τόσο για τον πομπό όσο και για την παροχή ρεύματος
- Προδιαγραφές καλωδίων
- Προεπιλεγμένη διαμόρφωση: χωρίς καλώδιο πολυαιθυλενίου.
- Διαθέσιμα εναλλακτικά υλικά (PTFE/PVC) - πρέπει να καθορίζονται κατά την παραγγελία.
- Ειδικές απαιτήσεις συνθηκών
- Ενημερώστε την τεχνική μας ομάδα και υποδείξτε σαφώς στην παραγγελία σας εάν η εφαρμογή περιλαμβάνει:
- Περιβάλλοντα υψηλής δόνησης
- Μεταβατικά σοκ πίεσης
- Σημαντικές παρεμβολές EMI/RFI
- Για βέλτιστη απόδοση, παρακαλούμε δώστε πλήρεις λεπτομέρειες εφαρμογής με τις προδιαγραφές της παραγγελίας σας.

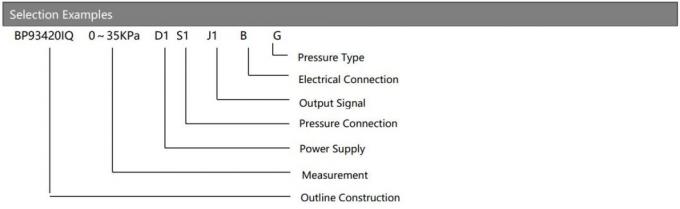

| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Πομπός πίεσης | |||||||
| Κωδικός | Διάγραμμα κατασκευής | |||||||

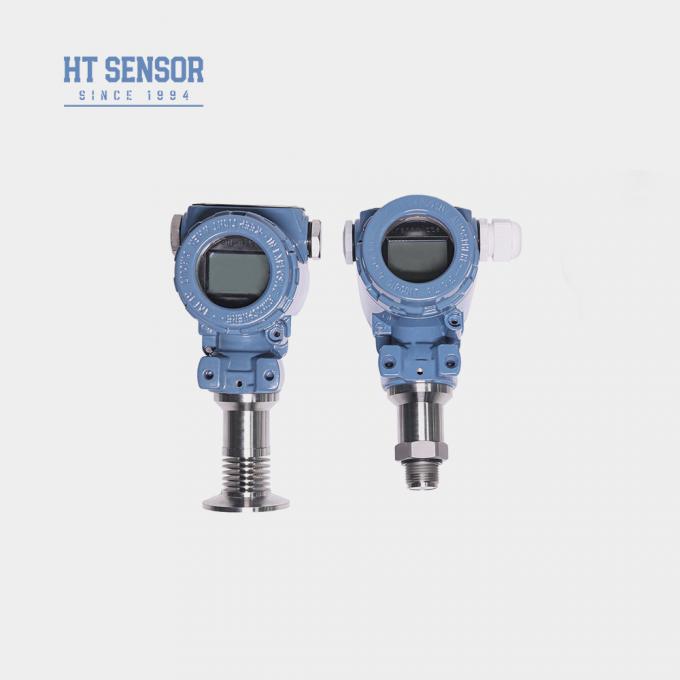

| IB | Γενικός πομπός πίεσης | IX | Πομπός πίεσης οθόνης | |||||
| IE | Αεροπορικός πομπός πίεσης ανθεκτικός σε κρούσεις | IIC/III | Γενικός/Πομπός πίεσης οθόνης βιομηχανικής χρήσης | |||||
| IF | Πομπός πίεσης ανθεκτικός στην υγρασία | IIE/IIIE | Γενικός/Πομπός πίεσης οθόνης | |||||
| IN | Πομπός πίεσης αφιερωμένος στον κλιματισμό | |||||||
| IC | Πομπός πίεσης υψηλής θερμοκρασίας | |||||||
| IQ1/IQ2 | Πομπός πίεσης μεγάλου διαφράγματος / υψηλής θερμοκρασίας | |||||||
| Εύρος μέτρησης | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa ή MPa | X: Υποδεικνύει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Τροφοδοσία | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Άλλο | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

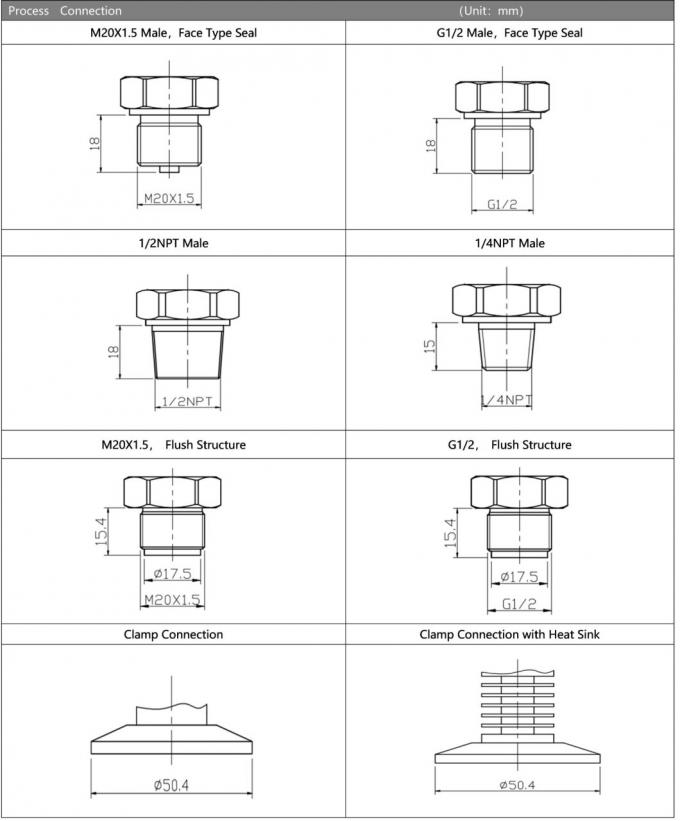

| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλο | |||||||

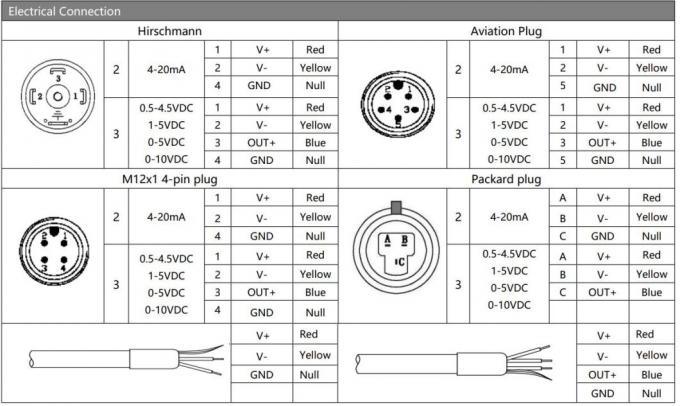

| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| B1 | Hirschmann | |||||||
| B2 | Βύσμα PG7 | |||||||
| B3 | Έξοδος σφραγισμένου καλωδίου | |||||||
| B4 | Βιομηχανικό περίβλημα 2088 | |||||||
| B5 | Βιομηχανικό περίβλημα 2088 με οθόνη | |||||||
| B6 | Άλλο | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| A | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Συχνές ερωτήσεις:
1. Ε: Ποια είναι τα χαρακτηριστικά των πομπών αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, ανθεκτικότητα και εξαιρετική απόδοση. Διατίθεται προσαρμογή.
2. Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσία OEM και ODM.
3. Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις κατασκευής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρων πίεσης ανά μήνα, επομένως είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες μεγάλων παραγγελιών. Ωστόσο, συνιστάται να επικοινωνήσετε εκ των προτέρων με την ομάδα πωλήσεών μας για να εξασφαλίσετε την ομαλή παραγωγή και τον προγραμματισμό παράδοσης.
4. Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τυπικά μοντέλα. Τα προσαρμοσμένα προϊόντα ενδέχεται να διαφέρουν.
5. Ε: Πώς τιμολογούνται τα προϊόντα; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για μαζικές παραγγελίες ή μακροχρόνιους συνεργάτες.
6. Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και εξυπηρέτηση μετά την πώληση;
Α: Ο χρόνος εγγύησής μας είναι 24 μήνες μετά την αποστολή και η εξυπηρέτηση μετά την πώληση θα απαντήσει στις ερωτήσεις σας σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου υπολογιστή είναι πάντα διαθέσιμη.
