Πολλαπλός τύπος εισόδου Ηλεκτρονικός διακόπτης πίεσης Ηλεκτρονικός μετρητής πίεσης Θερμοκρασία
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BPK-IIIN | Εφαρμογή: | Βιομηχανική |
|---|---|---|---|
| Δομή: | Μετρητής επίδειξης | Τύπος σύνδεσης: | - Όχι, όχι. |
| Λειτουργία: | Τύπος τοπικής ένδειξης, ελεγχόμενο με ηλεκτρικό σήμα | Δομή εγκατάστασης: | - Όχι, όχι. |
| Χαρακτηριστικά του μέσου μέτρησης: | - Όχι, όχι. | Ενδεικτική πίεση αναφοράς: | Μετρητής επίδειξης |
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου |
| Εμπορικό σήμα: | HTαισθητήρας | Καταγωγή: | Baoji, Κίνα |
| Κωδικός ΕΣ: | 9026209090 | Δυνατότητα προσφοράς: | 2000PCS/Month |
| Υπηρεσία μετά την πώληση: | Σε απευθείας σύνδεση | Εγγύηση: | 2 έτη |
| Πεδίο μέτρησης: | Μεσαίο μετρητή πίεσης | Τύπος: | Ψηφιακή οθόνη |
| Ακριβότητα: | 1 | Εμφάνιση: | Ψηφιακό |
| Δείγματα: | US$ 60/Piece 1 κομμάτι (Min.Order) | Προσαρμογή: | Διαθέσιμος Προσαρμοσμένο αίτημα |
| Σχήμα: | 1 | ||
| Επισημαίνω |
Πολλαπλός τύπος ηλεκτρονικού διακόπτη πίεσης εισόδου,Ηλεκτρονικός διακόπτης πίεσης RoH,Ηλεκτρονική θερμοκρασία μετρητή πίεσης |
||
Περιγραφή προϊόντος
Δείκτης ένταξης πίεσης πολλαπλού τύπου Δείκτης θερμοκρασίας
Περιγραφή του προϊόντος

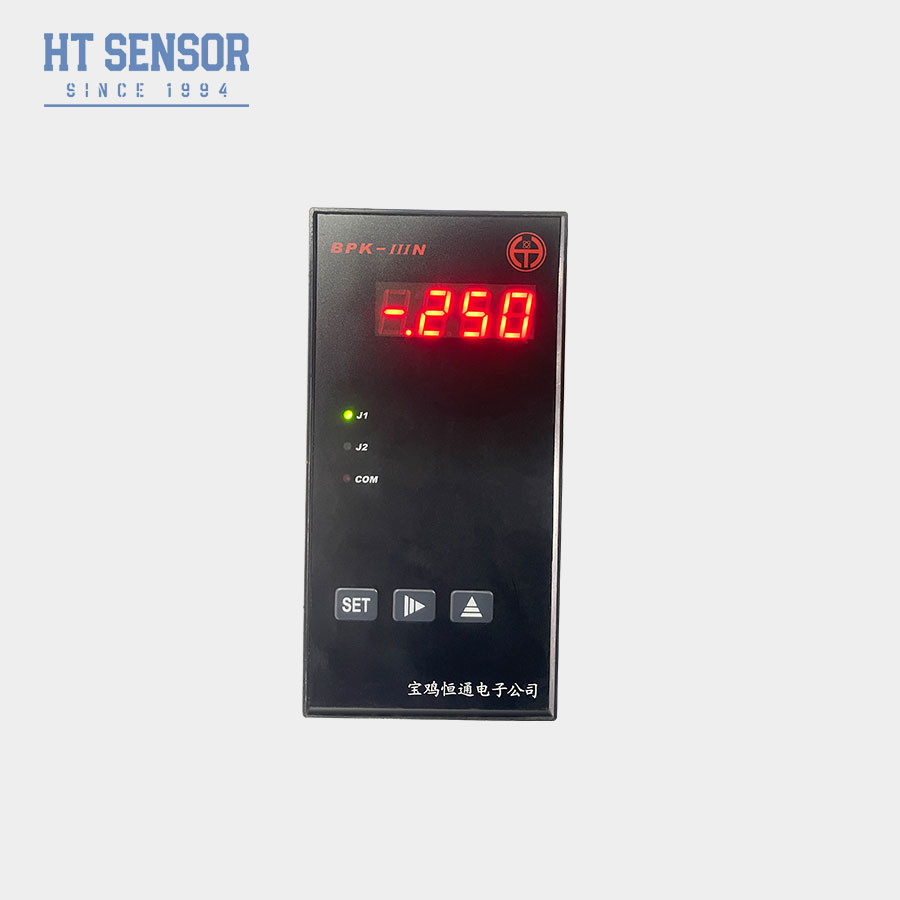

Το μαύρο πλαστικό υλικό εμφανίζει τα όργανα με τα χειριστήρια
Δοκιμαστή πίεσης BPK-IIIN
Εισαγωγή:
1. Μπορεί να επιλεγούν διάφορα RTD, θερμοσύνολο ή πρότυπο σήμα εισόδου (βλέπε Πίνακα).
2Η απομονωμένη έξοδος μετάδοσης είναι 12 bit ανάλυση.
3Δύο εξόδους ρελέ, μπορεί να ρυθμιστεί σε υψηλή / χαμηλή, τύποι δράσης συναγερμού υψηλό/υψηλό-υψηλό ή χαμηλό/χαμηλό-χαμηλό.
Προδιαγραφές
1Η τάση τροφοδοσίας: 220VAC /24VDC(±10%)
2. θερμοκρασία περιβάλλοντος: 0~50oC, σχετική υγρασία: ≤ 85%
3. Εισερχόμενο σήμα, πεδίο απεικόνισης και σχετικές παραμέτρους: (βλέπε πίνακα 1)
Πίνακας 1
| Κωδικός σήματος εισόδου | Σημείο εισόδου | Πεδίο εμφάνισης | Απόφαση | Ακριβότητα | Αντίσταση εισόδου |
| 00 | T TC | 0 έως 400 oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 01 | R ΤC | 0~1600oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 03 | WRe3-WRe25 TC | 0 ~ 2300oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 04 | Β ΤC | 350 έως 1800 oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 05 | S ΤC | 0~1600oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 07 | Ε ΤC | 0~900 oC | 1oC | 00,2% | 100 χιλιάρικα. |
| 08 | ΕΤΠ Pt100 | -200 ~ 600 °C | 0.1oC | 00,2% | (0,2mA) |
| 09 | Cu50 RTD | -50,0 έως 150,0 oC | 0.1oC | 00,2% | (0,2mA) |
| 10 | 0~375Ω πίεση από απόσταση | Το χαμηλό και το υψηλό όριο εμβέλειας μπορεί να οριστεί από το -1999 έως το 9999 | Το πεδίο οθόνης είναι συνεχές από -1999 έως 9999 χρησιμοποιώντας δείγμα 16bit A/D | 00,2% | (0,2mA) |
| 11 | 0~75mV διαχωριστής ρεύματος | 00,1% | 100 χιλιάρικα. | ||
| 12 | 0 ~ 30mV | 00,1% | 100 χιλιάρικα. | ||
| 13 | 0~5V τυποποιημένο σήμα | 00,1% | 100 χιλιάρικα. | ||
| 14 | 1~5V τυποποιημένο σήμα | 00,1% | 100 χιλιάρικα. | ||
| 15 | 0~10V τυποποιημένο σήμα | 00,1% | 100 χιλιάρικα. | ||
| 16 | 0~10 mA τυπικό σήμα | 00,1% | 20Ω | ||
| 17 | 0~20 mA τυπικό σήμα | 00,1% | 20Ω | ||
| 18 | Τυπικό σήμα 4~20 mA | 00,1% | 20Ω |
Πίνακας 2
| Μεταβίβαση σήματος εξόδου | Τρέχουσα ισχύς | Πεδίο διαβίβασης | Απομονωμένη τάση | Μαξ. Μαξ. Αποφάσεις |
Ακριβότητα | Δυνατότητα φόρτωσης | Τεχνική συσκευή |
| 00 | 4 ~ 20 mA | Διαβίβαση δεδομένων εντός του πεδίου εφαρμογής με τυπικό σήμα ρεύματος | 1500V | 12bit | 00,3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA |
Το προϊόν αυτό κατασκευάζεται σε μόνο 4 ~ 20 mA ή 0 έως δύο σήματα ρεύματος εξόδου 20 mA.μπορεί να προσαρμοστεί από τον κατασκευαστή ή αυτο συνδέεται με αντίσταση 250 ή 500 Ωμ για 1 ~ 5V ή 0 ~ 5V, τάση 0 ~ 10V και αντίσταση (Σημείωση: η ακρίβεια της αντίστασης επηρεάζει άμεσα την ακρίβεια της τάσης εξόδου μετάδοσης).
5.Rη ικανότητα επαφής εξόδου: ((βλέπε πίνακα 3)
Πίνακας 3
| 250V/120V | 120V/48V | < 48V | Ζωή του ρελέ | ||||
| Κλιματισμός | Δ.Σ. | Κλιματισμός | Δ.Σ. | Κλιματισμός | Δ.Σ. | >100000 φορές |
|
| Μέγιστο ρεύμα (αντίσταση φορτίου) | 3Α | 2Α | 4Α | 3Α | 5Α | 4Α | |
| Μέγιστο ρεύμα (αναγωγικό φορτίο) | 0.3Α | 0.2Α | 0.4Α | 0.3Α | 0.5Α | 0.4Α | |
6Ε.εξωτερική ισχύς DC24V/30mAΜπορεί να τροφοδοτήσει τον πομπό.
7. μελειτουργία αυτόματης αντιστάθμισης θερμοκρασίαςγιααισθητήρας θερμοσύνδεσης.
8. μελειτουργία προστασίας από την αποσύνδεση
| Σχήμα | Διάσταση περίγραμμα | Μέγεθος εξόδου οθόνης (mm) | Σημείωση |
| BPK-IIIS1 | 160×80×80 ((Οριζόντια) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (οριζόντια) | 92+0.7×44+0.5 | |
| ΒΡΚ-ΙΙΙΝ1 | 80×160×80 (κατά κάθετο) | 76+0.7×152+0.8 | |
| ΒΡΚ-ΙΙΙΝ2 | 48×96×112 (κατά κάθετο) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 τετράγωνο | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 τετράγωνο | 44+0.5×44+0.5 | Με λαμπτήρα συναγερμού J2 χωρίς ρελέ J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
