1/8NPT Πυροστασιακός αισθητήρας πίεσης πυριτίου για δοκιμή πίεσης αγωγών
Product Details
| Σχήμα αριθ.: | BP157 | Ακριβότητα: | ±0,5% |
|---|---|---|---|
| Τύπος σύνδεσης: | G1/4,1/4NPT, 1/8NPT | Σήμα εξόδου: | 4-20mA,00,5-4,5VDC |
| Ηλεκτρική τροφοδοσία: | 24VDC,5VDC | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Θερμοκρασία διαδικασίας: | -20℃~80℃ | Ονομασία του προϊόντος: | Αισθητήρας συσκευών αποστολής σημάτων πίεσης |
| Βαθμός προστασίας: | IP65 | Βάρος: | 0.2KG |
| Επισημαίνω |
1/8NPT Πυροσβεστήρας πυριτίου,Μεταδότης πίεσης πυριτίου για αγωγούς,Αισθητήρας πίεσης επιπέδου νερού για αγωγούς |
||
Product Description
Αισθητήρας μεταφοράς πίεσης πυριτίου Αισθητήρας επιπέδου νερού για δοκιμή πίεσης σωλήνα

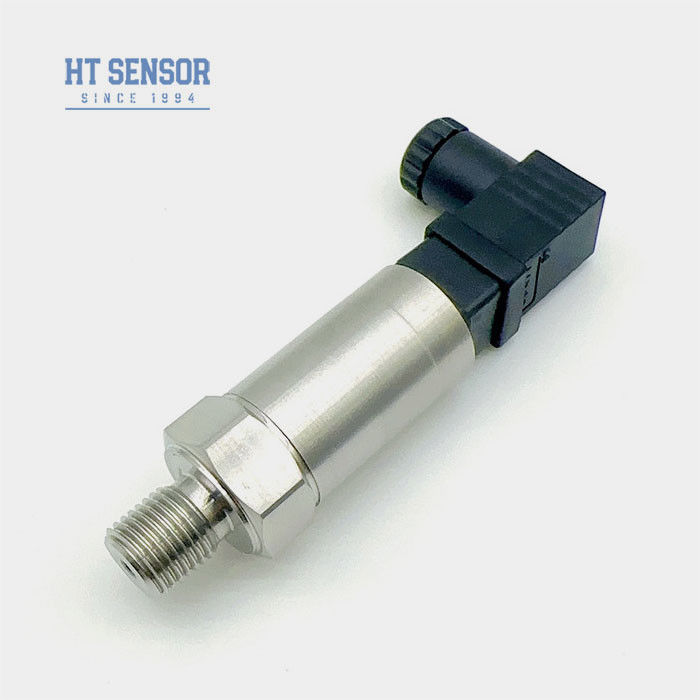

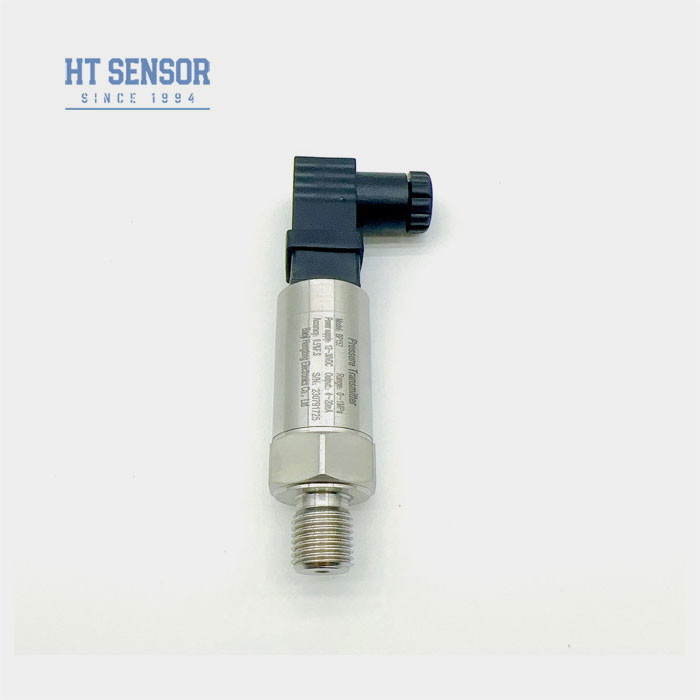

Μεταδότης πίεσης BP157
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο πομπός πίεσης της σειράς BP15 χρησιμοποιεί τον πυρήνα που γεμίζει λάδι με την ανθεκτική στην πίεση μεμονωμένη μεμβράνη πυρήνα πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα στερεόλιθο στερέωμαΤο προϊόν έχει υποβληθεί σε αυστηρές δοκιμές και έλεγχο γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων,και τελικά προϊόντα για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
Χαρακτηριστικά του προϊόντος:
- Σύνθετο και ανθεκτικό σχέδιο
- Αντιηλεκτρομαγνητική παρεμβολή.
- Πλήρως συγκολλημένο σφραγισμένο
- Προστασία IP65
- Πολλαπλά σήματα εξόδου
Εφαρμογές:
- Συμβατό με ανοξείδωτο χάλυβα 316L, μη διαβρωτικά αέρια και υγρά
- Πετροχημικός και άλλος βιομηχανικός τομέας
- Συμπιεστήρας αέρα, εξοπλισμός κενού
- υδραυλικά και πνευματικά συστήματα ελέγχου
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | 0kPa 10kPa... 10MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τύπος), ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Λάθος θερμοκρασίας - Μηδέν | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Λάθος θερμοκρασίας -Διάρκεια | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Θέρμανση αντιστάθμισης | 0-50 °C (<35KPa), 0-70 °C (στόχος) -10~70 (προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Υλικό στέγασης | 304 SS |
| Υλικό διαφράγματος | 316L SS |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Υλικό σφράγισης | Φθοροκαουτσούκ ή πλήρης σφραγίδα συγκόλλησης |
| Ζυγίζει | ~ 0,20kg |
| Σημείο εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια |
|
| 0/1 ∆5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC |
Οδηγός παραγγελίας:
| BP15X | Μεταδότης πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,0 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος DIN | 8 | Σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa 10kPa... 10MPa | ||||||||
|
(0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4·20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′5VDC | S6 | 0·10VDC | ||||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| Ε3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
