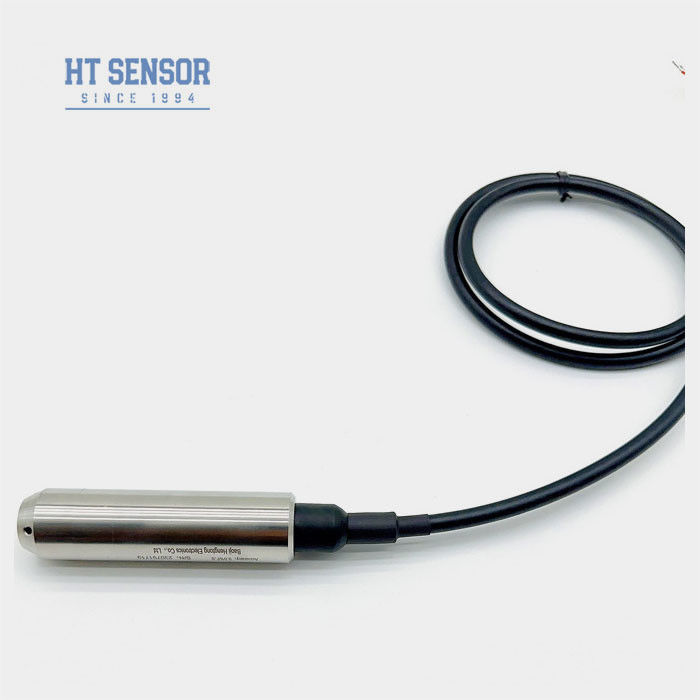

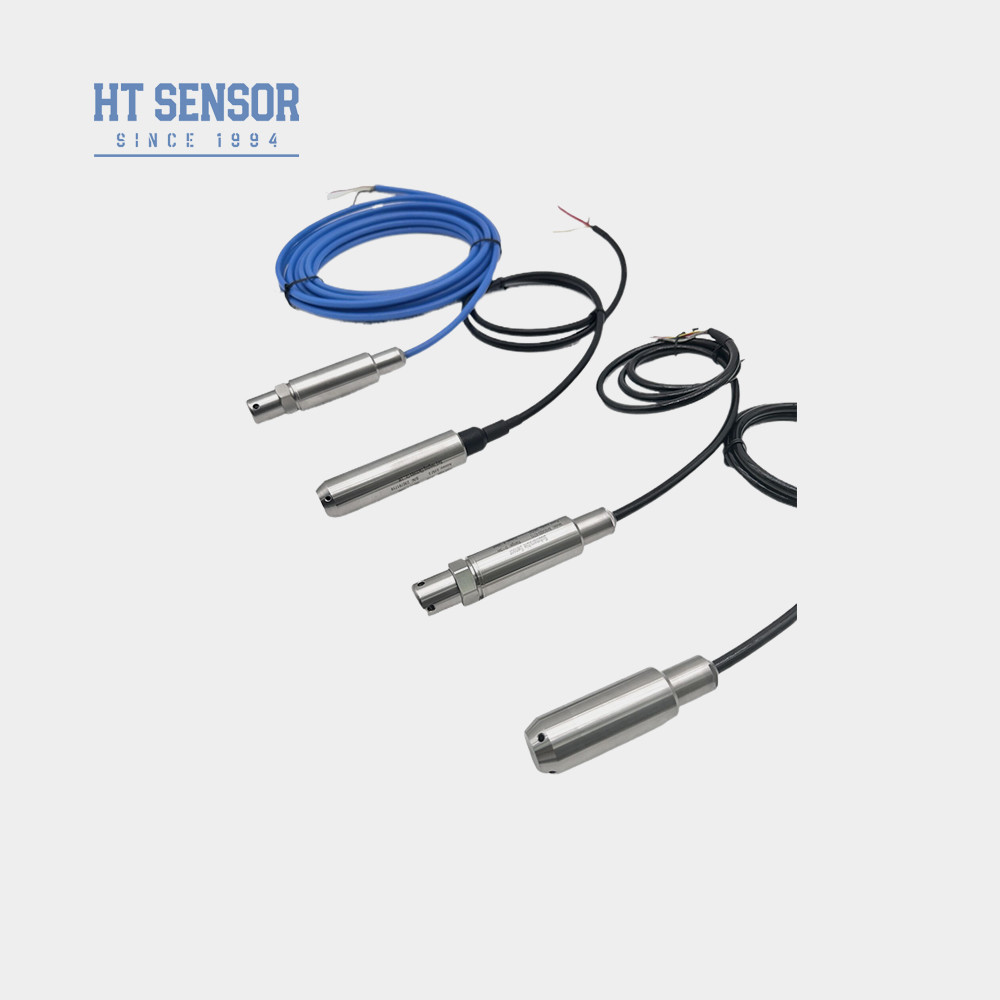

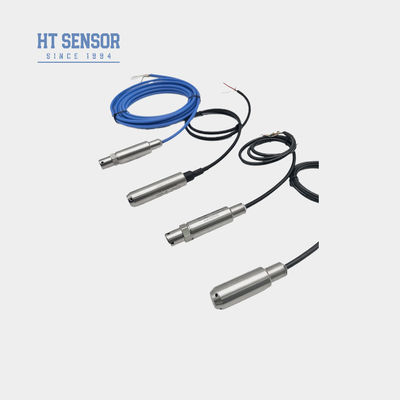

Β93420-I Μεταδότης επιπέδου νερού 12-36vdc 4-20ma Μεταδότης επιπέδου υποβρύχιο
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BH93420-I | Σήμα εξόδου: | 4-20mA ή 0,5-4,5VDC |
|---|---|---|---|
| Πεδίο: | 0-1mH2O~400mH2O | Ακριβότητα: | 00,25% ή 0,5% |
| Δύναμη: | 12-32VDC | Υλικό καλωδίων: | ΠΕ ή ΠΕ |
| Μεσαία: | Νερό ή έλαιο | Υλικό στέγασης: | 304 S.S. |
| Εκτίμηση προστασίας: | IP 67 | ||
| Επισημαίνω |
BH93420-I Μεταδότης επιπέδου νερού,Μεταδότης επιπέδου νερού 12vdc,4-20ma υποβρύχιο επίπεδο μεταδότης |
||
Περιγραφή προϊόντος
Μεταδότης επιπέδου νερού 12-36VDC με έξοδο σήματος 4-20mA
BH93420 Iμεταδότης στάθμης νερού
Εισαγωγή:
BH93420-I Υποβρύχιος πομπός στάθμης νερού που βασίζεται στα χαρακτηριστικά του διαχυμένου αισθητήρα πυριτίου.που έχει μια μικρή δομή τρανζίστορ μέσα του που μπορεί να μετατρέψει την εξωτερική πίεση σε μια ηλεκτρική έξοδο.
Στην διάχυτη συσκευή μετάδοσης επιπέδου εισόδου πυριτίου, ο αισθητήρας τοποθετείται στο μέσο μέτρησης.η δομή του τρανζίστορα μέσα στον αισθητήρα θα υποστεί μια μικρή παραμόρφωση, η οποία θα προκαλέσει την αλλαγή της αξίας της αντίστασης, με αποτέλεσμα την έξοδο ηλεκτρικού σήματος.
Χαρακτηριστικά του προϊόντος:
- Πλήρης θήκη από ανοξείδωτο χάλυβα, κατάλληλη για διάφορα περιβάλλοντα δοκιμών
- Μέτρηση με ανιχνευτή βύθισης, εύκολη εγκατάσταση
- Διαφορετικές επιλογές σήματος εξόδου
- Ένδειξη ανθεκτικής στην έκρηξη: ExiaIICT6
- Υψηλή προστασία: IP68
- Καλώδιο PE ή PU
Εφαρμογές:
- Συμβατό με 316LSS, μη διαβρωτικά υγρά
- Παρακολούθηση των επιπέδων νερού σε διάφορες εφαρμογές, όπως τα λύματα, τα βιομηχανικά και δημοτικά ύδατα, τις δεξαμενές νερού, τα πηγάδια, τα ποτάμια, το θαλάσσιο νερό, τις λίμνες κλπ.
- Μέτρηση των επιπέδων καυσίμου στις δεξαμενές ντίζελ και καυσίμου
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | 010m...400mH2O |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 2X ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,2% F.S/έτος (μέγιστο) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50°C (0-1m. 0-2m ); 0-70°C |
| Θερμοκρασία λειτουργίας | -20~80°C |
| Θέρμανση αποθήκευσης | -30~100°C |
| Υλικό στέγασης | 304 από ανοξείδωτο χάλυβα |
| Υλικό διαφράγματος | 316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης | Διάταξη 1 |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εξαιρετική |
| Αξιολόγηση προστασίας | IP67, IP68 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,3Kg (χωρίς καλώδιο) |
| Υλικό καλωδίων | Πολυαιθυλένιο, πολυουρεθάνιο |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια | |
| 0/1 ∆5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6·30V / μπαταρία | 4 καλώδια |
Συμβουλές παραγγελίας:
1Παρακαλείστε να βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα συστατικά του προϊόντος που έρχονται σε επαφή μαζί του κατά την επιλογή.
2Η πυκνότητα του μετρούμενου μέσου πρέπει να προσδιορίζεται.
3Για ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε να παρέχετε λεπτομέρειες στην εταιρεία μας και να το αναφέρετε στην παραγγελία.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα γειωμένα.
Οδηγός παραγγελίας:
| BH93420 | Κωδικός | Σχέδιο κατασκευής | ||||||
| Εγώ... | Μεταδότης πίεσης | |||||||
| Πεδίο μέτρησης | 010m...400mH2O | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | 3μπαταρία.6V | |||||||
| D4 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0·10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
| Κωδικός | Υλικό στέγασης | |||||||
| 01 | 304 από ανοξείδωτο χάλυβα | |||||||
| 02 | 316L από ανοξείδωτο χάλυβα | |||||||
| Κωδικός | Υλικό καλωδίων | |||||||
| C1 | ΠΕ | |||||||
| C2 | ΠΕ | |||||||
