Μίνι μεταδότης πίεσης πυρήνα πετρελαίου
Product Details
| Πρότυπο προϊόντος: | BP157 | Πεδίο: | 0~10KPa~20MPa |
|---|---|---|---|
| Αποδόσεις: | 4-20mA /0,5-4,5VDC | Accuray: | 00,25% ή 0,5% |
| Υλικό στέγασης: | 304S.S. | Εκτίμηση προστασίας: | IP65 |
| Σχήμα: | 1 | ||
| Επισημαίνω |
Μίνι αισθητήρας μεταφοράς πίεσης πυριτίου,Αισθητήρας μεταφοράς πίεσης πετρελαίου πυρήνας RoHs,Μεταδότης πίεσης πυρήνα πετρελαίου 4 20ma RoHs |
||
Product Description

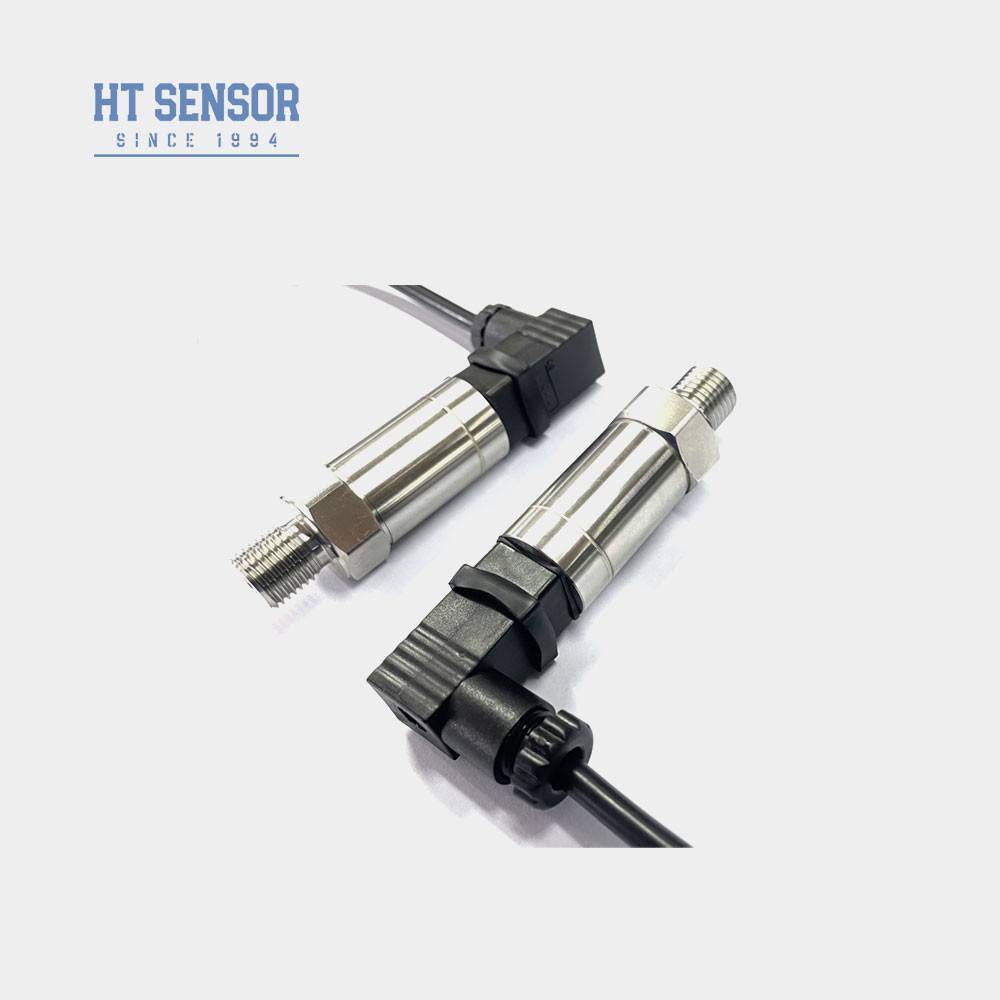

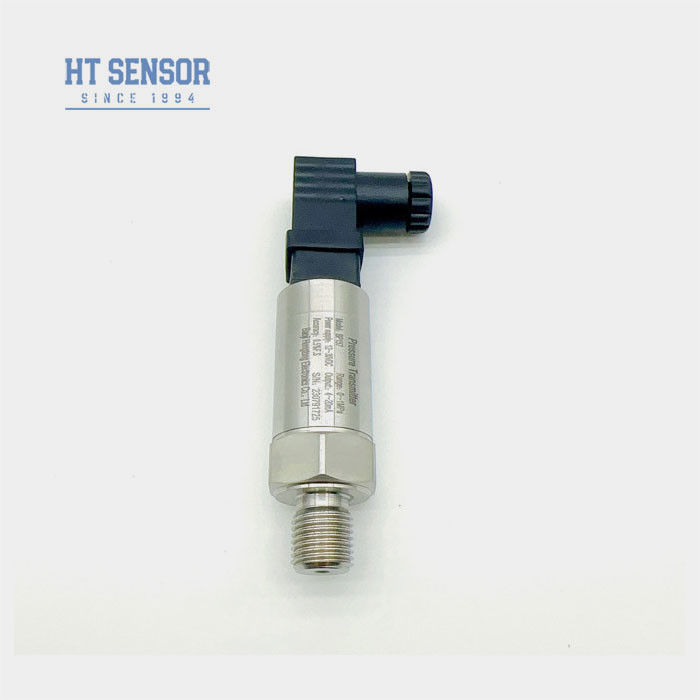

BP157 4-20mA Μίνι Σιλικόνιο Φιλμ Απομόνωση πίεσης πετρελαίου πυρήνα Αισθητήρα μεταδότης πίεσης
ΠΡΟΣΤΡΑΣΤΗΤΡΟ ΠΕΡΙΔΥΜΑΤΟΥ BP157
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Όταν η μέτρηση της πίεσης επηρεάζει το διάφραγμα, το διάφραγμα θα παραμορφωθεί ελαφρώς.και υπάρχει μια σειρά από μικρή αντίσταση στο διάφραγμαΌταν το διάφραγμα παραμορφώνεται, με αποτέλεσμα να αλλάξει η τιμή της αντίστασης του πιεζοαποστατικού,ο διαχυμένος πομπός πίεσης από πυρίτιο έχει συνήθως ενσωματωμένο κύκλωμα γέφυραςΗ γέφυρα αποτελείται από μια πληθώρα αντίστοιχων, ένας από τους οποίους είναι πιεζοαπορριπτικός.μετρώντας την αλλαγή του ηλεκτρικού σήματος εξόδου της γέφυραςΤο σήμα εξόδου μπορεί να είναι αναλογικό (όπως τάση ή ρεύμα) ή ψηφιακό (όπως ψηφιακός κωδικός).
Χαρακτηριστικά του αισθητήρα μεταφοράς πίεσης:
- Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης
- Διάρθρωση από ανοξείδωτο χάλυβα με βαθμολογία προστασίας IP65
- Μηδενικός και πλήρης κλίμακας ρυθμιζόμενος
- Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
Εφαρμογές αισθητήρα μεταφοράς πίεσης:
- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
- Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- Χρησιμοποιείται σε βιομηχανικές διαδικασίες επί τόπου, όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
Παραμέτροι απόδοσης αισθητήρα μεταδότης πίεσης:
| Πεδίο μέτρησης | 0kPa 10kPa... 5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~0,1kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια |
|
| 0/1 ∆5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V |
5VDC |
Παραγγελία δρομολογίων αισθητήρα μεταδότης πίεσης
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που πρόκειται να μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι αξιόπιστα γειωμένα.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20°C έως 250°C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20°C, είναι απαραίτητο να επιλεγεί μια σφραγίδα EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
