5VDC Βιομηχανικός αισθητήρας πίεσης Μεταβιβαστής για το νερό
Λεπτομέρειες προϊόντος
| Μοντέλο ΑΡΙΘ.: | BP170 | Εξουσία: | 5VDC 24VDC |
|---|---|---|---|
| Βάζω: | 00,5-4,5V 4-20mA 0-10V | Υλικό στέγασης: | Ανοξείδωτο ατσάλι |
| Τύπος πίεσης: | Διάμετρος/απόλυτη/σφραγισμένη | Προέλευση: | Μπαότζι Κίνα |
| Τύπος: | BP170 βιομηχανικός αισθητήρας πίεσης | Εύρος πίεσης: | 0~10kpa.--- 60MPa |
| OEM: | Oem And Odm | Νήμα: | G1/4 M20*1.5 ή OEM |
| Επισημαίνω |
Αισθητήρας βιομηχανικής πίεσης 5VDC,Τεχνικός αισθητήρας πίεσης μεταδότης για νερό,5VDC Μετατροπέας πίεσης νερού και πετρελαίου |
||
Περιγραφή προϊόντος

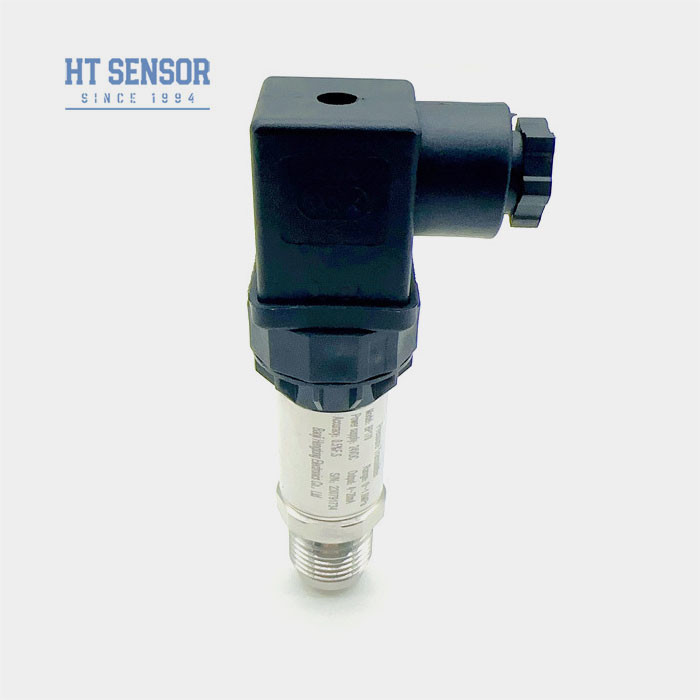

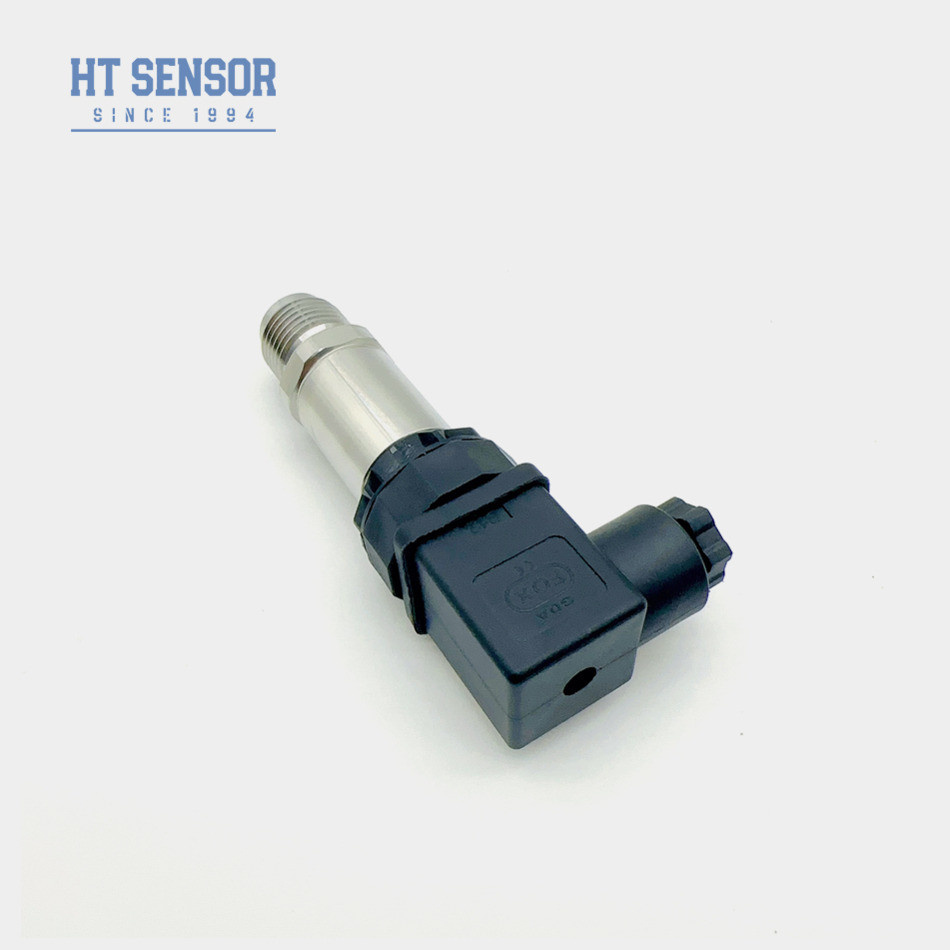

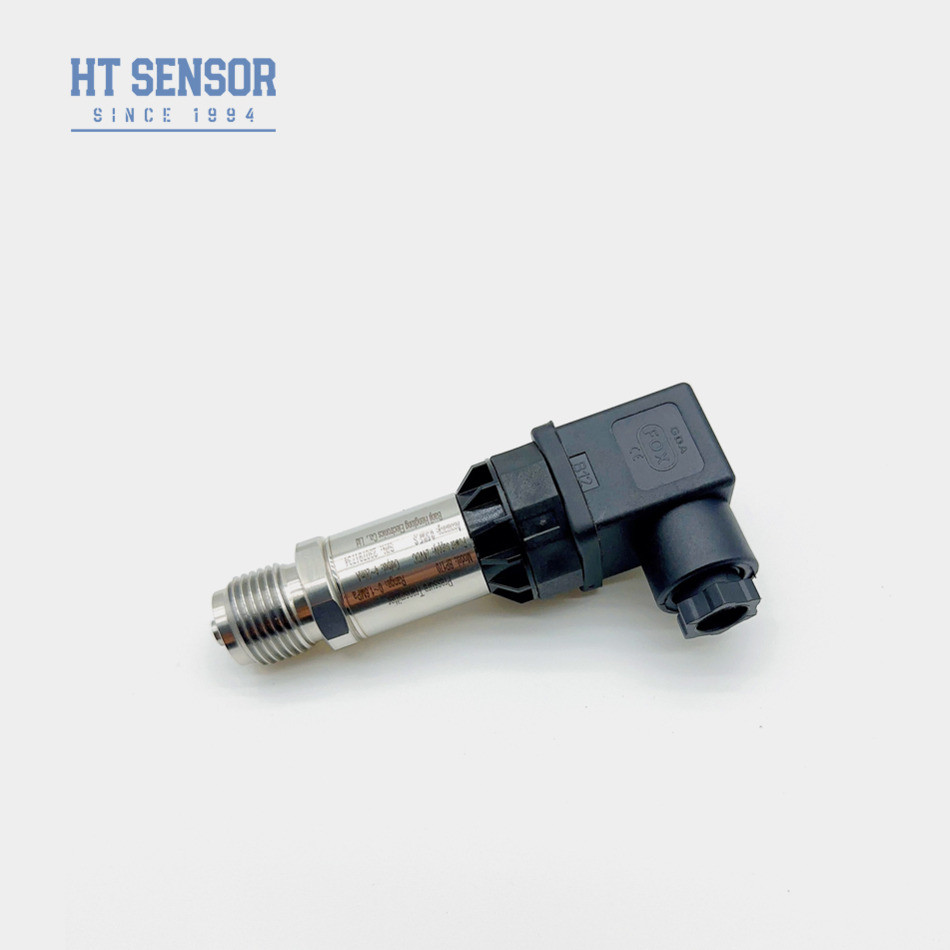

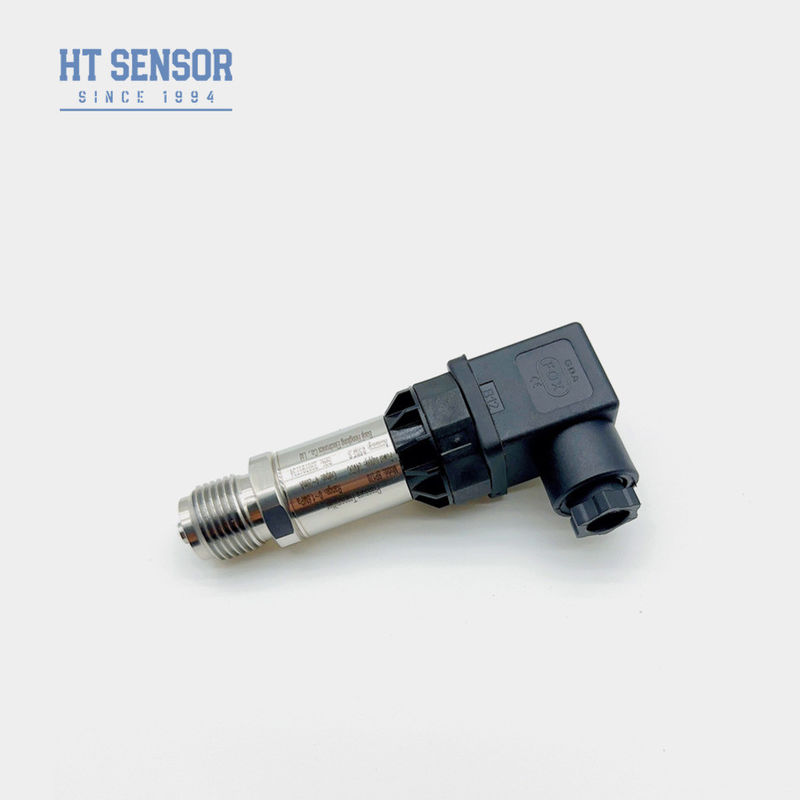

Αισθητήρας πίεσης βιομηχανικός μετατροπέας BP170
Μετατροπέας πίεσης BP170
Εισαγωγή βιομηχανικού αισθητήρα πίεσηςμετατροπέας:
Ο βιομηχανικός αισθητήρας πίεσης μετατροπέας BP170 υιοθετεί τον πυρήνα αισθητήρα HT σειράς με μόνωση πυριτίου γεμισμένο με λάδι ως στοιχείο μέτρησης σήματος. Ειδικοί σύνδεσμοι Hersman (DIN) μετατρέπουν το σήμα του αισθητήρα στο τυπικό σήμα εξόδου που απαιτείται από τον πελάτη χρησιμοποιώντας το δικό μας PCB υψηλής ακρίβειας. Χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες.
Χαρακτηριστικά προϊόντοςτου βιομηχανικού αισθητήρα πίεσηςμετατροπέας:
- 1. Ευρύ εύρος μέτρησης, κατασκευή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
- 2. Συμπαγής και ελαφριά σχεδίαση.
- 3. Υψηλή ακρίβεια, όλη η κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςτου βιομηχανικού αισθητήρα πίεσηςμετατροπέας:
- 1. Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
- 2. Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
- 3. Χρησιμοποιείται σε βιομηχανικές διαδικασίες επί τόπου, όπως πετρέλαιο, χημικά, μεταλλουργία, παραγωγή ενέργειας και υδρολογία.
- 4. Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παράμετροι απόδοσης του βιομηχανικού αισθητήρα πίεσηςμετατροπέας | |
|---|---|
| Εύρος μέτρησης | 0kPa ~ 10kPa…20MPa |
| Τύπος πίεσης | Πίεση μανόμετρη, Απόλυτη πίεση, Σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές του ονομαστικού εύρους |
| Ακρίβεια @ 25℃ | ±0,25% (Τυπικό) ±0,5% (Μέγιστο) |
| Επαναληψιμότητα & Υστέρηση | 0,1%FS |
| Μακροπρόθεσμη σταθερότητα | ±0,1%F.S/Έτος(Τυπ.) ±0,2%F.S/Έτος(Μέγ.) |
| Συγκλίση θερμοκρασίας σημείου μηδέν | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(>100KPa) |
| Συγκλίση θερμοκρασίας πλήρους κλίμακας | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(>100KPa) |
| Απόκριση συχνότητας | 2,4Khz |
| Θερμοκρασία αντιστάθμισης | 0-70℃(≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20℃~80℃ |
| Θερμοκρασία αποθήκευσης | -40℃~120℃ |
| Δόνηση | 10g, 55Hz ~ 2kHz |
| Υλικό περιβλήματος | 304,316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Βαθμός αντιεκρηκτικής προστασίας | Ex db IIC T6 Gb |
| Βαθμός προστασίας | IP65 |
| Στεγανοποίηση O-Ring | Ελαστομερές φθορίου |
| Βάρος | ~0,25kg |
| Σήμα εξόδου | Τάση τροφοδοσίας | Τύπος εξόδου |
| 4~20mA | 12~30VDC | 2/3/4 καλωδίων |
| 0~10/20mA | 3 καλωδίων |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC |
| Παραδείγματα επιλογής αισθητήρα μετατροπέα πίεσης |
| Συμβουλές παραγγελίας |
2. Κατά την τοποθέτηση παραγγελίας, σημειώστε ότι τα προϊόντα αντιεκρηκτικής προστασίας δεν περιλαμβάνουν ψηφιακές οθόνες.
3. Κατά την παραγγελία μετατροπέων με οθόνη LCD ή LED, η τροφοδοσία του μετατροπέα δεν πρέπει να είναι χαμηλότερη από 20VDC.
4. Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν συσκευές προστασίας από κεραυνούς επί τόπου και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία είναι αξιόπιστα γειωμένα.
5. Το ονομαστικό εύρος θερμοκρασίας λειτουργίας του ελαστομερούς φθορίου O-ring είναι -20℃ έως 250℃. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20℃, είναι απαραίτητο να επιλέξετε στεγανοποίηση EPDM O-ring.
6. Το προεπιλεγμένο μήκος καλωδίου είναι 1,5μ, διαθέσιμο σε τρία υλικά. Εάν δεν καθοριστεί, θα παραδοθεί με υλικό καλωδίου πολυαιθυλενίου. Εάν απαιτείτε διαφορετικό υλικό καλωδίου, παρακαλώ καθορίστε το στην παραγγελία.
7. Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, στιγμιαία δύναμη κρούσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλώ ενημερώστε την εταιρεία μας και καθορίστε τις στην παραγγελία.
| Οδηγός παραγγελίαςτου βιομηχανικού αισθητήρα πίεσηςμετατροπέας | |||||||||
| BP170X | Αναλογικός μετατροπέας πίεσης | ||||||||
| Κωδικός | Δομή περιγράμματος | ||||||||
| 5 | Βύσμα Packard | 6 | Καλώδιο άμεσης εξόδου σφραγισμένο 1,5 μέτρα | ||||||
| 7 | Σύνδεσμος Mini Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Εύρος μέτρησης | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa ή MPa |
X: Υποδεικνύει το πραγματικό εύρος μέτρησης | ||||||||
| Κωδικός | Τροφοδοσία | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Άλλο | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλα (Φλάντζα Φ50,4) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Έξοδος καλωδίου σφραγισμένη 1,5 μέτρα | ||||||||
| B4 | Άλλο | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μανόμετρη | ||||||||
| A | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Συχνές ερωτήσεις:
Ε1: Είστε εμπορική εταιρεία;
Α1: Είμαστε κατασκευαστής με πάνω από 29 χρόνια εμπειρίας.
Ε2: Προσαρμοσμένο προϊόν.
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας.
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει ελαττωματικά προϊόντα δωρεάν. Αυτή η εγγύηση δεν ισχύει για μονάδες που έχουν τροποποιηθεί, κακοποιηθεί, παραμεληθεί.
Ε4: Αποστολή & συσκευασία.
Α4: Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS, FedEx, DHL και INT με προπληρωμένη μεταφορά, μπορούν επίσης να χρησιμοποιήσουν τον λογαριασμό αποστολής σας για συλλογή, τυπική συσκευασία εξαγωγής, συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας.
Α5: Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνικά ερωτήματα και επιχειρηματικά θέματα. Απλά αφήστε μας ένα μήνυμα ή κάντε κλικ στην Online Υπηρεσία.
