Αισθητήρας Πομπού Διαφορικής Πίεσης Λαδιού-Νερού BP93420D-II με Αισθητήρα Στάθμης DIN
Product Details
| Μοντέλο: | BP93420D-II | Πεδίο: | 0-10kpa~2Mpa |
|---|---|---|---|
| Δύναμη: | 5VDC 24VDC | εξόδου: | 0.5-4.5V 4-20mA 0-10v και ούτω καθεξής |
| Υλικό: | από ανοξείδωτο χάλυβα | Δήμος: | αρσενικό και θηλυκό |
| Τύπος πίεσης: | Διαφορετική Πίεση | Τάξη προστασίας: | IP65 |
| Θερμοκρασία εργασίας: | 0-60°C | Συνδετήρας: | Μεγάλο DIN ή OEM |
| Επισημαίνω |
Ανιχνευτής διαφοράς πίεσης μεταδότη από ανοξείδωτο χάλυβα,Αισθητήρας μεταφοράς διαφορικής πίεσης με DIN,Γυναικός αισθητήρας διαφορικής πίεσης |
||
Product Description

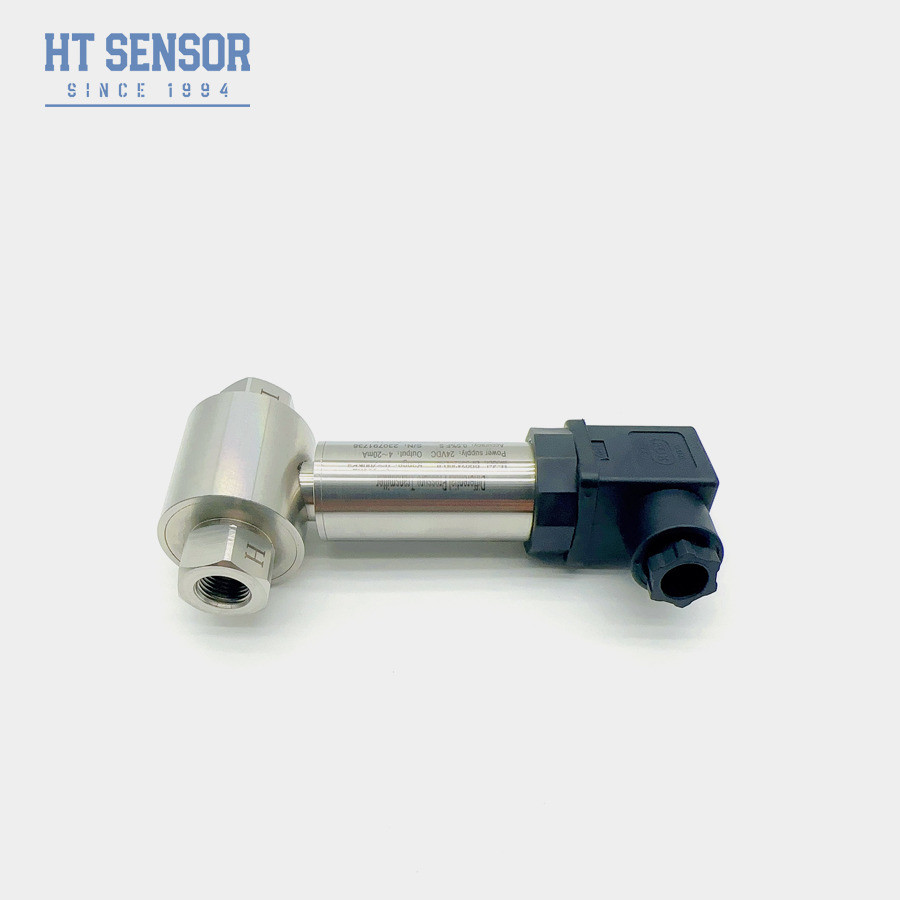

Αισθητήρας διαφορικής πίεσης πετρελαίου και νερού BP93420D-II με DIN
BP93420DIIDδιαφορετικόΠανασφάλειαΜεταδότης
Εισαγωγή:
Μεταδότης διαφορικής πίεσης BP93420DII που χρησιμοποιεί αισθητήρα αντίστασης πίεσης διάχυσης πυριτίου.Όταν μετριέται η διαφορά πίεσης του κυματοειδούς διαφράγματος στο μέσο στις αντίθετες πλευρές του αισθητήρα,Το σήμα εξόδου του γεφυριού wheatstone του αισθητήρα chip είχε καλή γραμμική σχέση με τη διαφορά πίεσης, μπορεί να μετρήσει με ακρίβεια τη διαφορά πίεσης.Ηλεκτρική ενέργεια και υδρολογικές βιομηχανίες, όπως η εφαρμογή αγωγών σε διάφορα αέρια και υγρά μέτρηση διαφορικής πίεσης.
Χαρακτηριστικά του προϊόντος:
- Ο πομπός διαθέτει δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας τον συμπαγές και εύκολο στην εγκατάσταση
- Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις
- Η ηλεκτρική διεπαφή μπορεί να επιλεγεί ως επιλογή σύνδεσης ή άμεσης καλωδίωσης.
Εφαρμογές:
- Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και υδρολογίας.
- Εφαρμόζεται σε βιομηχανικές διαδικασίες επί τόπου, όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνου
| Παραμέτρους απόδοσης | |
|---|---|
| Πεδίο μέτρησης | 0-10KPa......~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας | -30°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~100°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
|---|---|---|
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια |
|
| 0/1 ∆5V | ||
| 0.5·4.5V | 5VDC |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη που έρχονται σε επαφή με το προϊόν.
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση διανεμητή τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa......~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0·10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
