HT20V Διαχυμένος αισθητήρας πίεσης πυριτίου 10VDC Πιεζοανταποκλιματικός διαχωριστικός αισθητήρας πίεσης
Product Details
| Μοντέλο ΑΡΙΘ.: | HT20V | Τύπος καλωδίωσης: | Τέσσερα καλώδια |
|---|---|---|---|
| Μέσο μέτρησης: | Αέριο και υγρό | Προσαρμοσμένο: | Προσαρμοσμένο |
| Εξουσία: | 10VDC | Πακέτο μεταφοράς: | χαρτοκιβώτιο |
| Τύπος: | Διαφορετικός αισθητήρας πίεσης πιεζοαπομείωσης | Τύπος σήματος εξόδου: | Αναλογικός τύπος |
| Υλικό: | Ανοξείδωτο ατσάλι | Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα |
| Επισημαίνω |
HT20V Διαχυμένος αισθητήρας πίεσης πυριτίου,Δέκτης πίεσης διάχυτου πυριτίου 10VDC,10VDC Πιεζοανταγωγικός αισθητήρας διαφορικής πίεσης |
||
Product Description

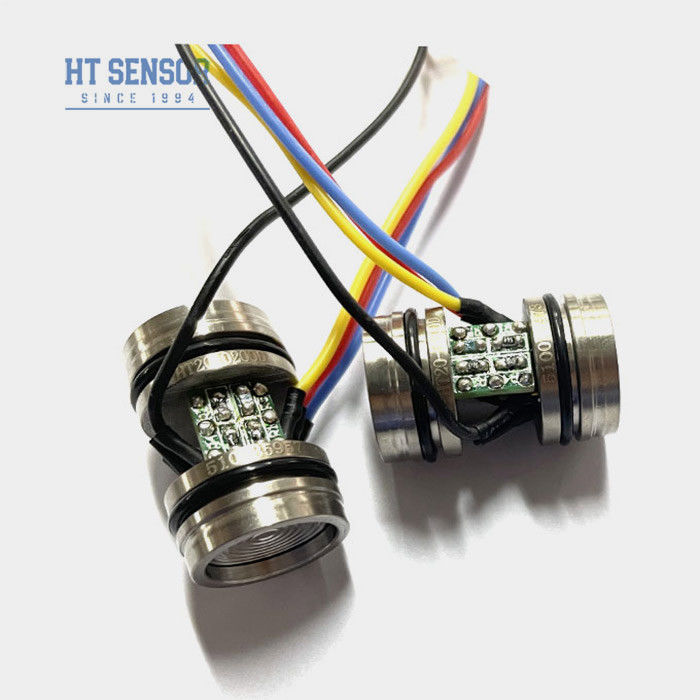

HT20V 10VDC Διαφορετικός διαχυμένος αισθητήρας πίεσης πυριτίου για δοκιμή διαφορικής πίεσης
Εισαγωγή αισθητήρα πίεσης διασκορπισμένου πυριτίου με διαφορικό:
Το HT20V είναι αισθητήρας διαφορικής πίεσηςείναι συσκευή ευαίσθητη στη διαφορική πίεση, απομονωμένη από διπλό κυματοειδή διάφραγμα από ανοξείδωτο χάλυβα.Ακριβείς μετρήσεις επιτυγχάνονται με την απομόνωση του διαφραγμού και την πλήρωση του ελαίου σιλικόνης στο συλλέκτη που είναι ευαίσθητο στην πίεσηΟ αισθητήρας υιοθετεί το διεθνές προηγμένο τσιπ πίεσης πυριτίου με υψηλή σταθερότητα και υψηλή ακρίβεια και υιοθετεί τη συσσωρευμένη βάση που έχει σχεδιαστεί με βελτιστοποίηση στρες.Η διαδικασία παραγωγής του αισθητήρα περιλαμβάνει:: επικάλυψη, σύνδεση χρυσού καλωδίου, συγκόλληση με φιλμ, ένεση ελαίου υψηλού κενού, ελάφρυνση της πίεσης κυκλοφορίας, γήρανση υψηλής θερμοκρασίας, αντιστάθμιση θερμοκρασίας κλπ.το μέγεθος και η μέθοδος σφράγισης των γενικών προϊόντων είναι σύμφωνες με τα διεθνή προϊόντα του ίδιου είδουςΧρησιμοποιούνται ευρέως για τη μέτρηση διαφορικής πίεσης και επιπέδου σε συμβατά μέσα από ανοξείδωτο χάλυβα 316L.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο:
- Σταθερή και αξιόπιστη απόδοση
- Υψηλή αντοχή στη στατική πίεση
- Αποδοτική από πλευράς κόστους
- Ανίχνευση διαφορικής πίεσης
- Μηχανές βαθμονόμησης πίεσης
- Μέτρηση επιπέδου υγρού
- Ηλεκτρική τροφοδοσία: ≤10VDC
- Η τάση εξόδου κοινής λειτουργίας: 50% της εισόδου (τυπική)
- Αντίσταση εισόδου:4KΩ~20KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: καλώδιο υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο: | ||||
| Πεδίο μέτρησης | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Τύπος | Μαξ | Μονάδα | ||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |
| Υστερέση | 0.05 | 0.1 | % F.S | |
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |
| Πλήρης έκδοση | ≤ 20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2.5 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ±1.5 | % F.S | |
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa | |||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||
| Υλικό διαφράγματος | 316L | |||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||
| Σοκ | 100 g, 11 ms | |||
| Χρόνος απόκρισης | ≤ 1 ms | |||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | |||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | |||
| Βάρος | ~ 45g | |||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερή τάση 10V και θερμοκρασία περιβάλλοντος 25oC | ||||
| Σχέδιο κατασκευήςμε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο | |
| Διάσταση |  |
| ΣημειώσειςΕάν υπάρχουν αλλαγές στα χρώματα του καλωδίου, ανατρέξτε στην ετικέτα που επισυνάπτεται στον αισθητήρα για ακριβείς πληροφορίες. | |
| Ηλεκτρική σύνδεση και αντιστάθμισημε ανιχνευτή πίεσης από διαφορικό διάχυτο πυρίτιο |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
