50.4mm διάχυτος αισθητήρας πίεσης πυριτίου υψηλής θερμοκρασίας αισθητήρα πίεσης κύτταρο για δοκιμή υγρού
Product Details
| Μοντέλο ΑΡΙΘ.: | Δοκιμαστικό υλικό | Σειρά: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσόχρυσα πινάκια Kovar ή 4 καλώδια | Μέσο μέτρησης: | Αέρας και υγρών |
| Διαμάντι: | 500,4 mm | Παραγωγή: | 100mv+-30mv |
| Εξουσία: | 1,5mA | Τύπος: | Διαχυμένος αισθητήρας πίεσης πυριτίου |
| Τύπος σήματος εξόδου: | Αναλογικό | Υλικό: | Ανοξείδωτο ατσάλι |
| Προσαρμογή: | Διαθέσιμο | Προσαρμοσμένο αίτημα | ||
| Επισημαίνω |
50.4mm διάχυτος αισθητήρας πίεσης πυριτίου,Διαχυμένος αισθητήρας πίεσης πυριτίου υψηλής θερμοκρασίας,Αισθητήρας πίεσης υψηλής θερμοκρασίας για δοκιμή υγρού |
||
Product Description

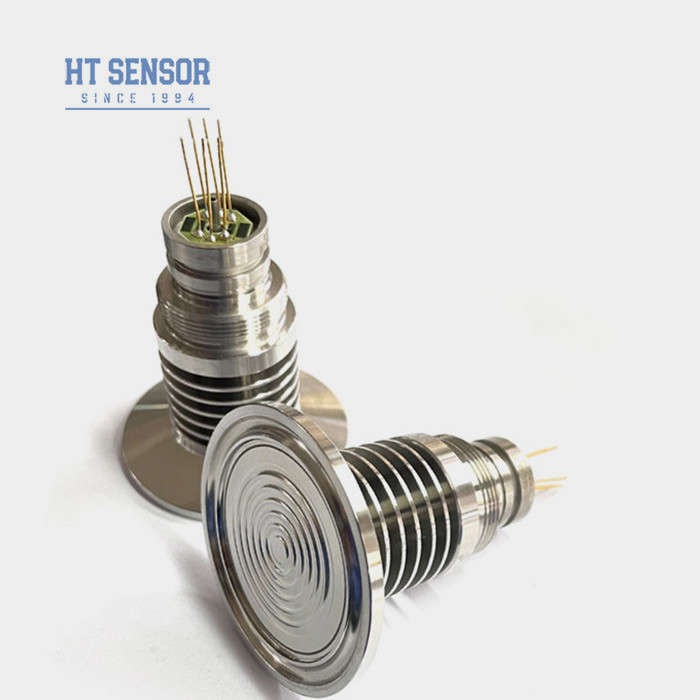

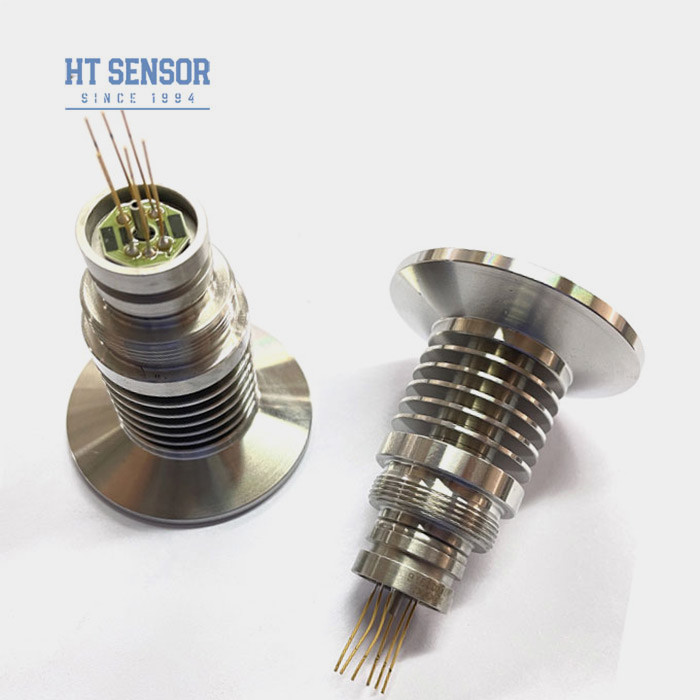

HT-IQT-B 50,4 mm υψηλής θερμοκρασίας διάχυτος αισθητήρας πίεσης πυριτίου για δοκιμή υγρών
HT-IQT-B ΠιεζοανταποδοτικόΣιλικόνηΑισθητήρας πίεσης
Εισαγωγή αισθητήρα πίεσης από διάχυτο πυρίτιο υψηλής θερμοκρασίας:
Το HT-IQT-B είναι ένας αισθητήρας πίεσης πυριτίου διάχυσης υψηλής θερμοκρασίας, αισθητήρας πίεσης σφίγγας που χρησιμοποιεί τεχνολογία πλήρωσης πετρελαίου από silikone μιας χρήσης.Ανθυγιεινές και κολλητικές φραγμοίΜε δομή απορροφητή θερμότητας, κατάλληλη για μέτρηση μέσων υψηλής θερμοκρασίας.
Τα προϊόντα ειδικής κατασκευής και μεγέθους μπορούν να προσαρμοστούν. Έχουμε μια ώριμη γραμμή παραγωγής παρτίδας, μπορεί να ολοκληρώσει την εργασία παραγωγής σε χρόνο και ποιότητα.
Εφαρμογέςμε ανιχνευτή πίεσης από διάχυτο πυρίτιο υψηλής θερμοκρασίας:
- Για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με 316Lσυμβατότητα από ανοξείδωτο χάλυβα
- Βιομηχανία τροφίμων και ποτών
- Ελέγχος βιομηχανικών διαδικασιών
- Φαρμακευτική
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου: 2,5KΩ~6KΩ
- Αντίσταση εξόδου: 2,5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης από διάχυτο πυρίτιο υψηλής θερμοκρασίας: | |||||
| Πεδίο μέτρησης | Διάμετρος (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Σφραγισμένο | 3500 KPaS | ||||
| Τύπος | Μαξ | Μονάδα | |||
| Μη γραμμικότητα | ±0.15 | ±0.3 | % F.S | ||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | ||
| Υστερέση | 0.05 | 0.1 | % F.S | ||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | ||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ±1 | % F.S | ||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Θερμοκρασία λειτουργίας | -20~80 | oC | |||
| Θέρμανση αποθήκευσης | -40~125 | oC | |||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa | ||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | ||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | |||
| Υλικό διαφράγματος | 316L | ||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | ||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | ||||
| Σοκ | 100 g, 11 ms | ||||
| Χρόνος απόκρισης | ≤ 1 ms | ||||
| Σφραγίδα O-ring | Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ | ||||
| Μέσο πλήρωσης | Ελαιόλαδο πυριτίου | ||||
| Βάρος | ~ 220g | ||||
| Οι παραμέτροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: 1,5mA @ 25°C | |||||
| Σχέδιο κατασκευής | |
| Διάσταση |
|
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
απαιτούμενη αεροστεγνότητα
2Κατά τη διάρκεια της συναρμολόγησης του σπιτιού, βεβαιωθείτε ότι είναι ευθυγραμμισμένο κατακόρυφα και εφαρμόστε ομοιόμορφη πίεση για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Εάν το μέσο μέτρησης δεν είναι συμβατό με το διάφραγμα του πυρήνα και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το διάφραγμα του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφευχθεί η βλάβη στον πυρήνα λόγω παραμόρφωσης ή τρύπησης του διάφραγματος.
5. Κρατήστε την πύλη πίεσης του πυρήνα μετρητή πίεσης ανοιχτή στην ατμόσφαιρα και αποτρέψτε την είσοδο νερού, υδρατμών ή διαβρωτικών μέσων στον πυρήνα του θαλάμου αρνητικής πίεσης.
6Εάν υπάρξουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα στον πραγματικό πυρήνα για αναφορά.
