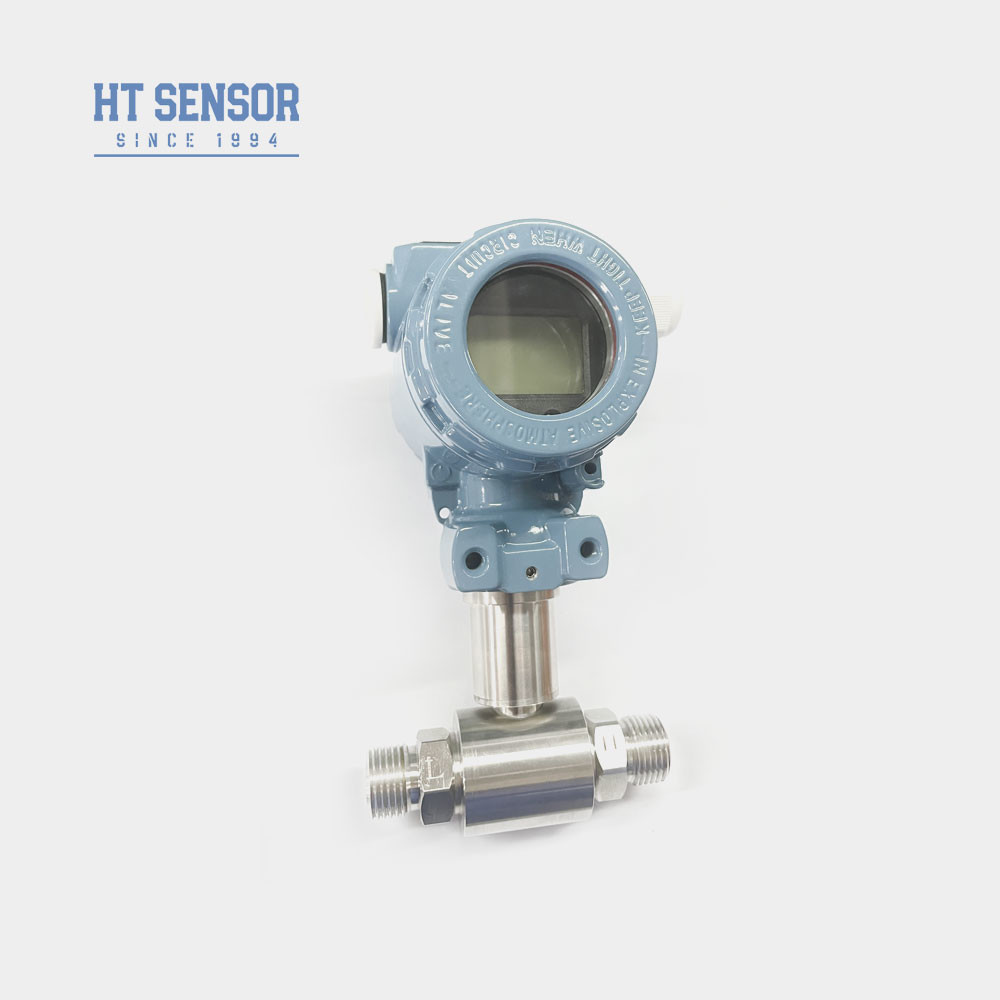

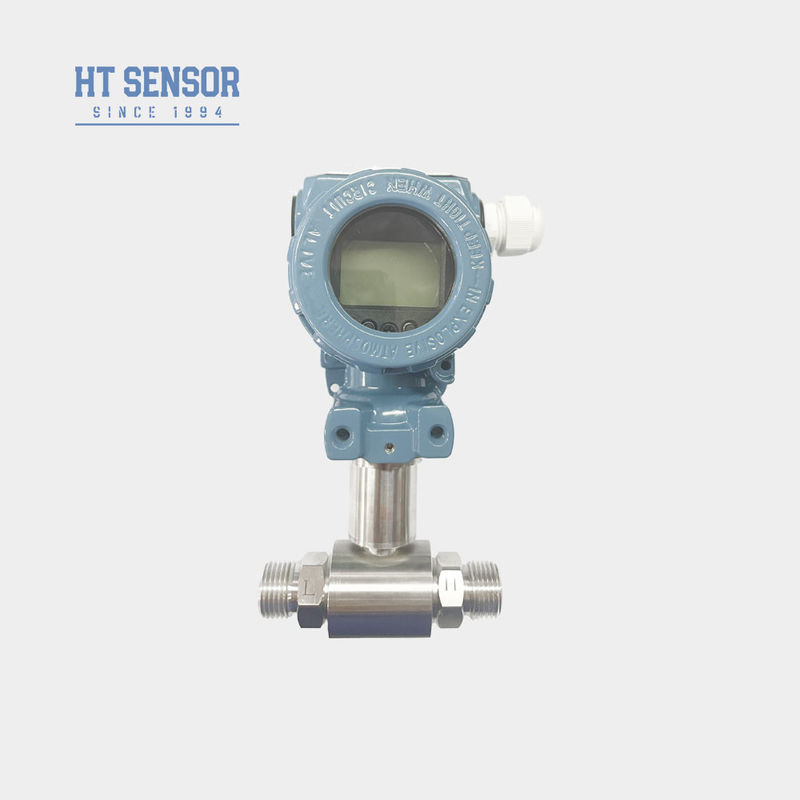

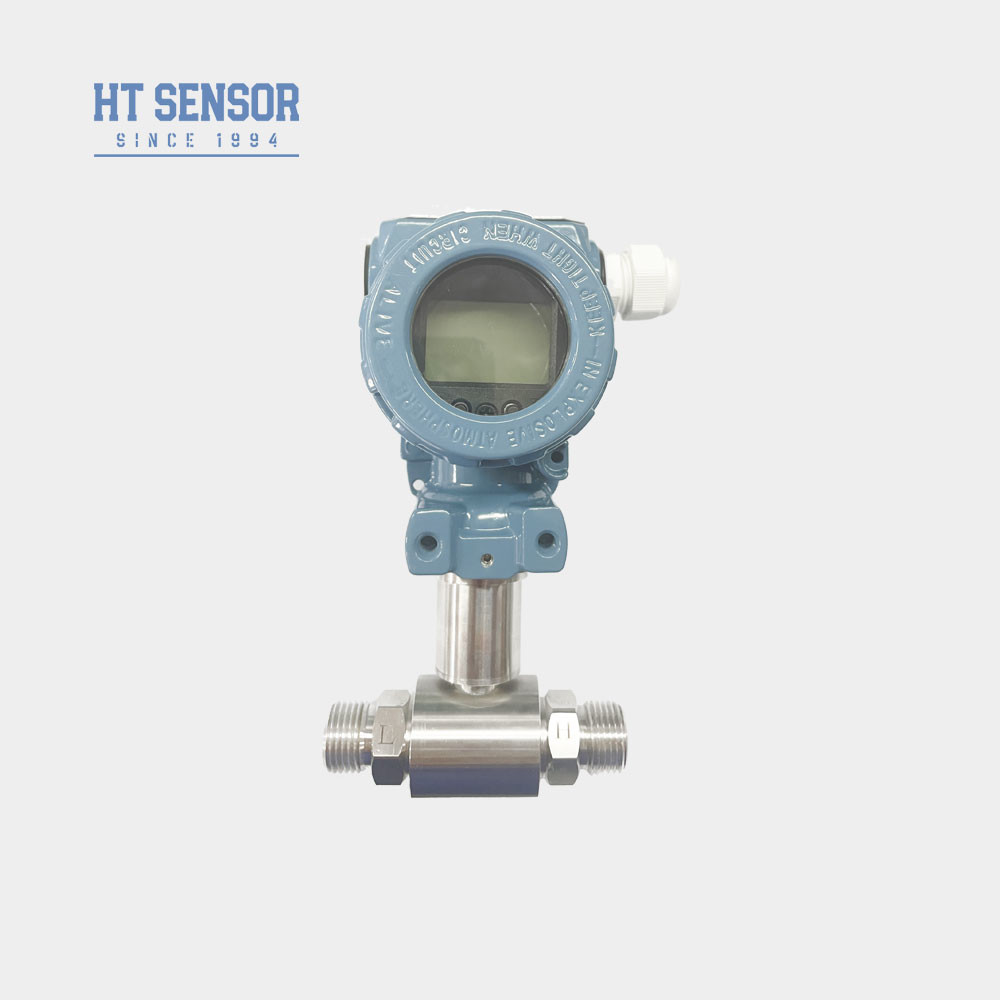

BP93420D-III Διαφορετικός αισθητήρας μεταφοράς πίεσης για το νερό και το λάδι Διαφορετικός μεταδότης επιπέδου
Product Details
| Μοντέλο: | BP93420D-II | Πεδίο: | 0-10kpa~2Mpa |
|---|---|---|---|
| Ισχύς: | 5VDC 24VDC | Αποδόσεις: | 0.5-4.5V 4-20mA 0-10v και ούτω καθεξής |
| Υλικό: | Ατσάλι ατσάλι | Δήμος: | αρσενικό και θηλυκό |
| Τύπος πίεσης: | Διαφορετική Πίεση | Τάξη προστασίας: | IP65 |
| Θερμοκρασία εργασίας: | 0-60°C | Συνδετήρας: | Μεγάλο DIN ή OEM |
| Επισημαίνω |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description
BP93420D-III Διαφορετικός αισθητήρας μεταφοράς πίεσης για νερό και πετρέλαιο
BP93420DΙΙΙDδιαφορετικόΠανασφάλειαΜεταδότης
Εισαγωγή αισθητήρα μεταφοράς διαφορικής πίεσης:
BP93420D-III 2088 Διαφορετικός αισθητήρας μετάδοσης πίεσης με διάχυτο αισθητήρα πίεσης πυριτίου.Όταν η διαφορά πίεσης του μετρούμενου μέσου βρίσκεται στο κυματοειδή διάφραγμα και στις δύο πλευρές του αισθητήρα, το σήμα εξόδου του τσιπ αισθητήρα Wheatstone γέφυρα έχει μια καλή γραμμική σχέση με τη διαφορά πίεσης, και η διαφορά πίεσης μπορεί να μετρηθεί με ακρίβεια.Είναι κατάλληλο για τη μέτρηση της διαφοράς πίεσης διαφόρων αερίων και υγρών σε αγωγούς πετρελαίου2088 Ο δομικός πομπός πίεσης υιοθετεί εισαγόμενο αισθητήρα πίεσης.σχεδιασμός ενσωματωμένου κουτιού διασταύρωσηςΕξοπλισμένο με ειδικό τερματικό και ψηφιακή οθόνη, εύκολη εγκατάσταση, βαθμονόμηση και συντήρηση.και κατάλληλο για μια ποικιλία περιπτώσεων σε όλα τα καιρικά περιβάλλοντα και μια ποικιλία υγρών.
Χαρακτηριστικά του προϊόντοςγια ανιχνευτές διαφορικής πίεσης:
- Ο πομπός διαθέτει δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας τον συμπαγές και εύκολο στην εγκατάσταση
- Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις
- Η ηλεκτρική διεπαφή μπορεί να επιλεγεί ως επιλογή σύνδεσης ή άμεσης καλωδίωσης.
Εφαρμογέςγια ανιχνευτές διαφορικής πίεσης:
- Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και υδρολογίας.
- Εφαρμόζεται σε βιομηχανικές διαδικασίες επί τόπου, όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνου
| Παραμέτρους απόδοσηςγια ανιχνευτές διαφορικής πίεσης | |
|---|---|
| Πεδίο μέτρησης | 0-10KPa......~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας | -30°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~100°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
|---|---|---|
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια |
|
| 0/1 ∆5V | ||
| 0.5·4.5V | 5VDC |
| Συμβουλές παραγγελίαςγια ανιχνευτές διαφορικής πίεσης |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη που έρχονται σε επαφή με το προϊόν.
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση διανεμητή τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
| Οδηγός παραγγελίαςγια ανιχνευτές διαφορικής πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa......~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0·10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
