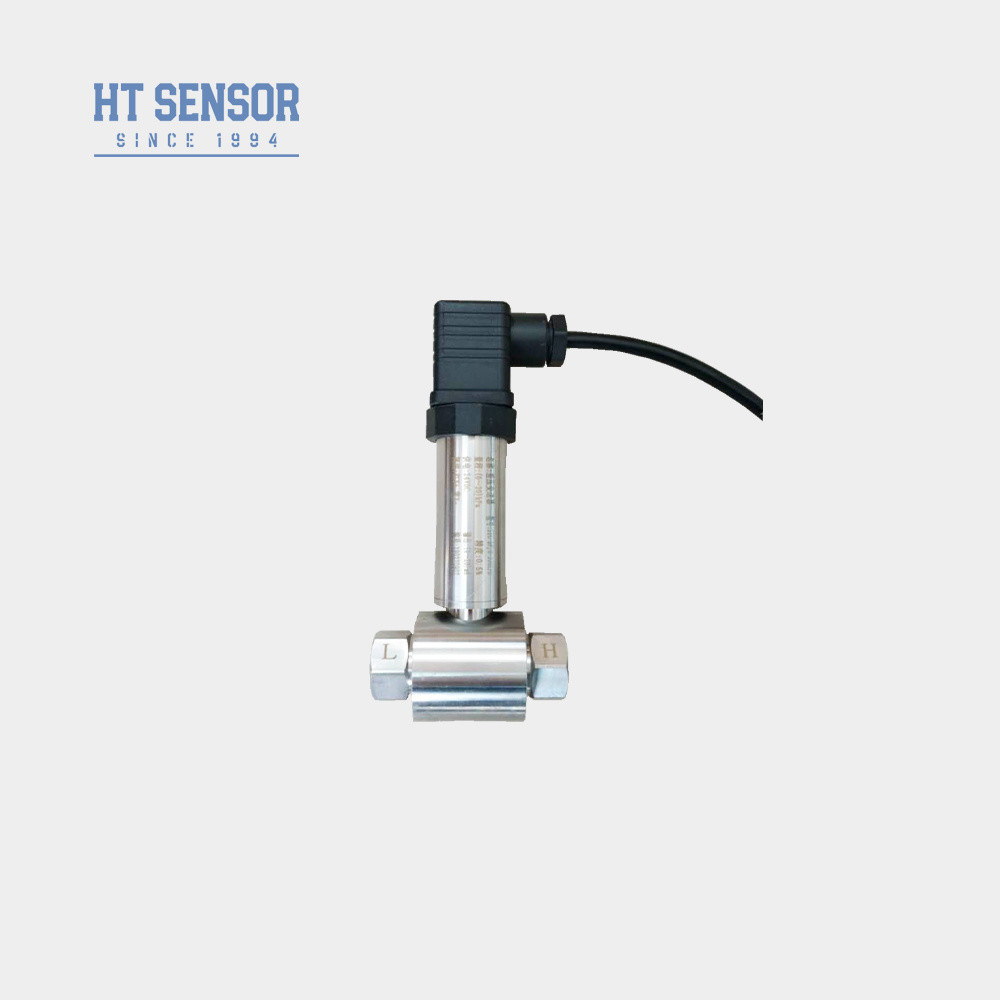

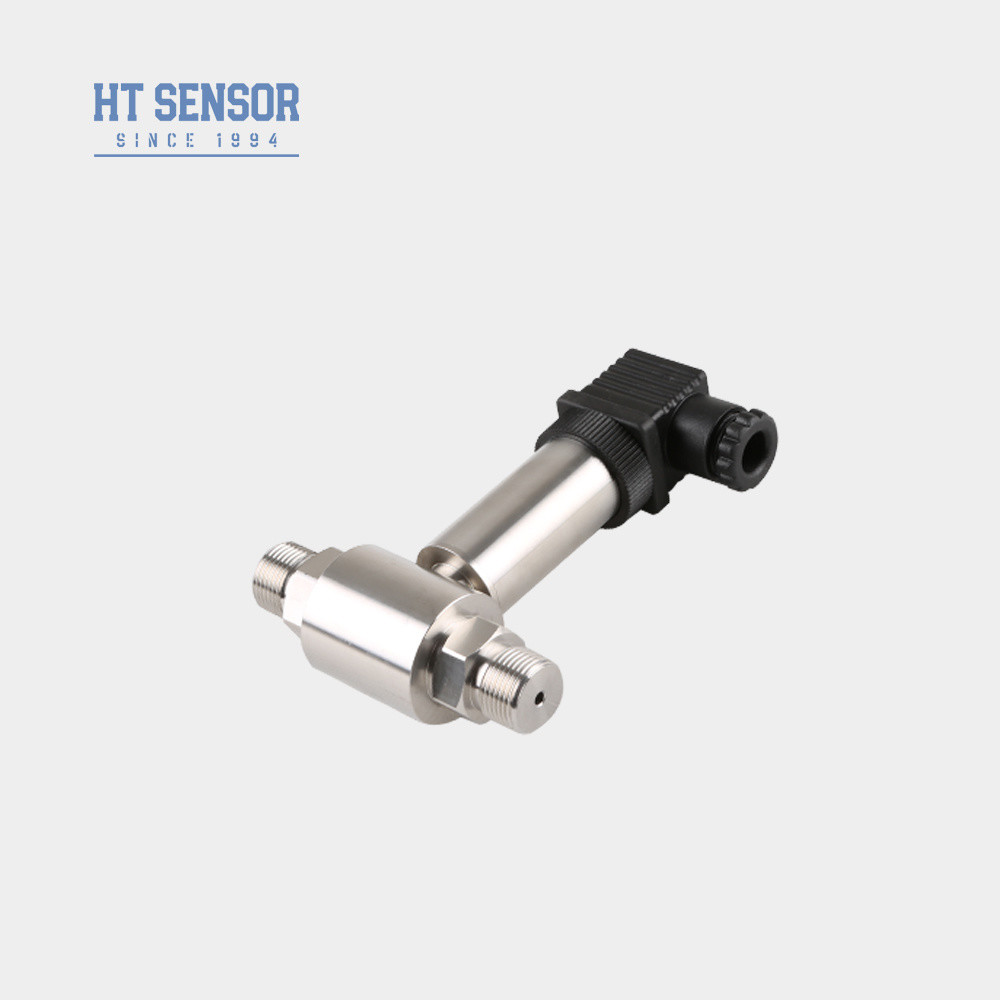

BP93420D-II Διαφορετικός πομπός πίεσης με αισθητήρα διαφοράς επιπέδου DIN για δοκιμές υγρών
Product Details
| Μοντέλο: | BP93420D-II | Σειρά: | 0-10kpa~2Mpa |
|---|---|---|---|
| Ισχύς: | 24VDC ((12-32VDC) | Έξοδος: | 4-20mA 0-10v και ούτω καθεξής |
| Υλικό: | Ατσάλι ατσάλι | Δήμος: | Άντρας και θηλυκό G1/4 M20*1,5 και ούτω καθεξής |
| Τύπος πίεσης: | Αισθητήρας διαχωριστικής πίεσης μεταδότης | Τάξη προστασίας: | IP65 |
| Θερμοκρασία λειτουργίας: | 0-60°C | Συνδετήρας: | Μεγάλο DIN ή OEM |
| Επισημαίνω |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II Διαφορετικός πομπός πίεσης με αισθητήρα διαφοράς επιπέδου DIN για δοκιμές υγρών
BP93420DΙΙDδιαφορετικόΠανασφάλειαΜεταδότης
Εισαγωγή αισθητήρα μεταφοράς διαφορικής πίεσης:
Ο BP93420DII είναι ένας πομπός διαφορικής πίεσης που είναι εξοπλισμένος με ένα διαχυμένο πλειοανταγωγικό αισθητήρα πυριτίου, με διπλές θύρες πίεσης για σύνδεση με αγωγούς ή γραμμές παλμού.Η συσκευή αυτή έχει σχεδιαστεί για τη μέτρηση διαφορών πίεσης τόσο σε αέρια όσο και σε υγρά μέσα., ικανό να χειρίζεται υπερπίεση, κενό και σχεδόν στατικές συνθήκες.
Ο αισθητήρας χρησιμοποιεί ένα κεραμικό διάφραγμα στερεής κατάστασης που παραμορφώνεται υπό την επιβαλλόμενη πίεση, με την προκύπτουσα πίεση να παράγει μια αναλογική αλλαγή στην αντίσταση.Αυτό το σήμα επεξεργάζεται από ένα ενσωματωμένο ηλεκτρονικό μετατροπέα μέσα στο περίβλημα, το οποίο εκπέμπει ένα τυποποιημένο σήμα 010 V ή 420 mA.
Η εγκατάσταση διευκολύνεται από ρυμουλκούμενες συνδέσεις, καθιστώντας τον πομπό κατάλληλο για διάφορες βιομηχανικές και υγειονομικές εφαρμογές.Τυπικές περιπτώσεις χρήσης περιλαμβάνουν την παρακολούθηση διαφορών πίεσης σε συστήματα θέρμανσης (μεταξύ των γραμμών τροφοδοσίας και επιστροφής), καθώς και τον έλεγχο φίλτρων, ανεμιστήρων και συμπιεστών.
Χαρακτηριστικά του προϊόντοςγια αισθητήρα διακριτικής πίεσης:
- Ο πομπός διαθέτει δομικό σχεδιασμό από ανοξείδωτο χάλυβα, καθιστώντας τον συμπαγές και εύκολο στην εγκατάσταση
- Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης, εξασφαλίζοντας σταθερές και αξιόπιστες επιδόσεις
- Η ηλεκτρική διεπαφή μπορεί να επιλεγεί ως επιλογή σύνδεσης ή άμεσης καλωδίωσης.
Εφαρμογέςγια αισθητήρα διακριτικής πίεσης::
- Κατάλληλο για τη μέτρηση της διαφορικής πίεσης διαφόρων αερίων ή υγρών σε αγωγούς βιομηχανιών όπως πετρελαίου, χημικών, ενέργειας και υδρολογίας.
- Εφαρμόζεται σε βιομηχανικές διαδικασίες επί τόπου, όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- Μέτρηση πίεσης για αγωγούς και θάλαμους φούρνου
| Παραμέτρους απόδοσηςγια αισθητήρα διακριτικής πίεσης: | |
|---|---|
| Πεδίο μέτρησης | 0-10KPa......~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας | -30°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~100°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~ 0,45 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
|---|---|---|
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια |
|
| 0/1 ∆5V | ||
| 0.5·4.5V | 5VDC |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο μέτρησης είναι συμβατό με τα μέρη που έρχονται σε επαφή με το προϊόν.
2Για την εξασφάλιση της αξιόπιστης λειτουργίας, συνιστάται η εγκατάσταση διανεμητή τριών βαλβίδων μεταξύ του σημείου μέτρησης και του πομπού,διασφάλιση της αργής και ομοιόμορφης εφαρμογής πίεσης στους θαλάμους θετικής και αρνητικής πίεσης του πομπού.
3Κατά τη διάρκεια της εγκατάστασης, συνιστάται η οριζόντια τοποθέτηση των διεπαφών πίεσης και στα δύο άκρα, ώστε να ελαχιστοποιείται η επίδραση της θέσης εγκατάστασης στο προϊόν.
4Για ειδικές ανάγκες όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές παρεμβολές ή παρεμβολές ραδιοσυχνοτήτων,Παρακαλώ ενημερώστε την εταιρεία μας και προσδιορίστε αυτές τις απαιτήσεις στην παραγγελία
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa......~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4·20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0·10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
