BPHT24-III αισθητήρας πίεσης διαφράγματος ψηφιακού τύπου
Product Details
| Σχήμα αριθ.: | BPHT24-III | Πεδίο: | 0-10kpa~35Mpa |
|---|---|---|---|
| Δύναμη: | 12-36Vdc | Αποδόσεις: | 4-20mA |
| Υλικό στέγασης: | Σύνθετα αλουμινίου | Τύπος πίεσης: | Δείκτης πίεσης, απόλυτη πίεση, σφραγισμένη |
| Προδιαγραφές: | Αισθητήρας πίεσης διαφράγματος | Δήμος: | G1/2 M20*1,5 1/2NPT |
| Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής | Προσαρμογή: | Διαθέσιμα OEM και ODM |
| Επισημαίνω |
Αισθητήρας πίεσης διάφραγματος BPHT24-III,Ψηφιακός αισθητήρας πίεσης διαφράγματος,Ψηφιακός πομπός πίεσης για υγρά ποτά |
||
Product Description

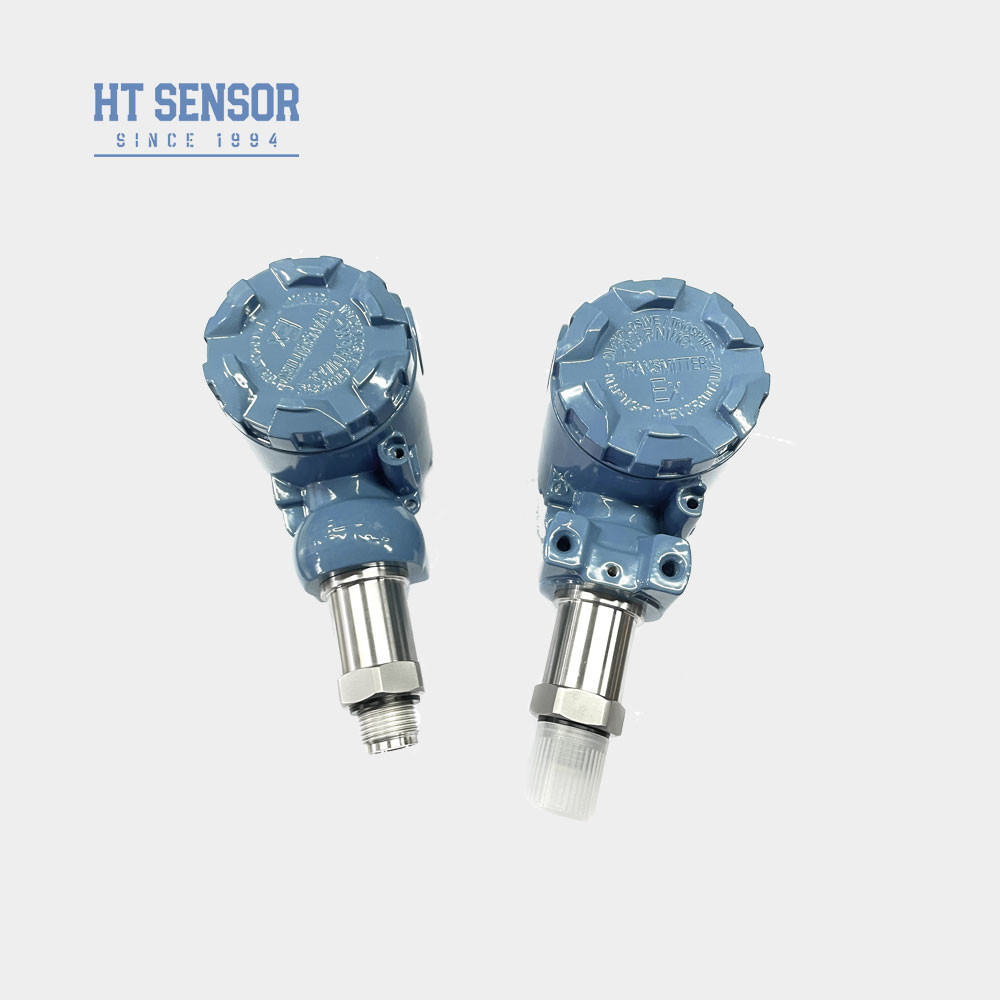

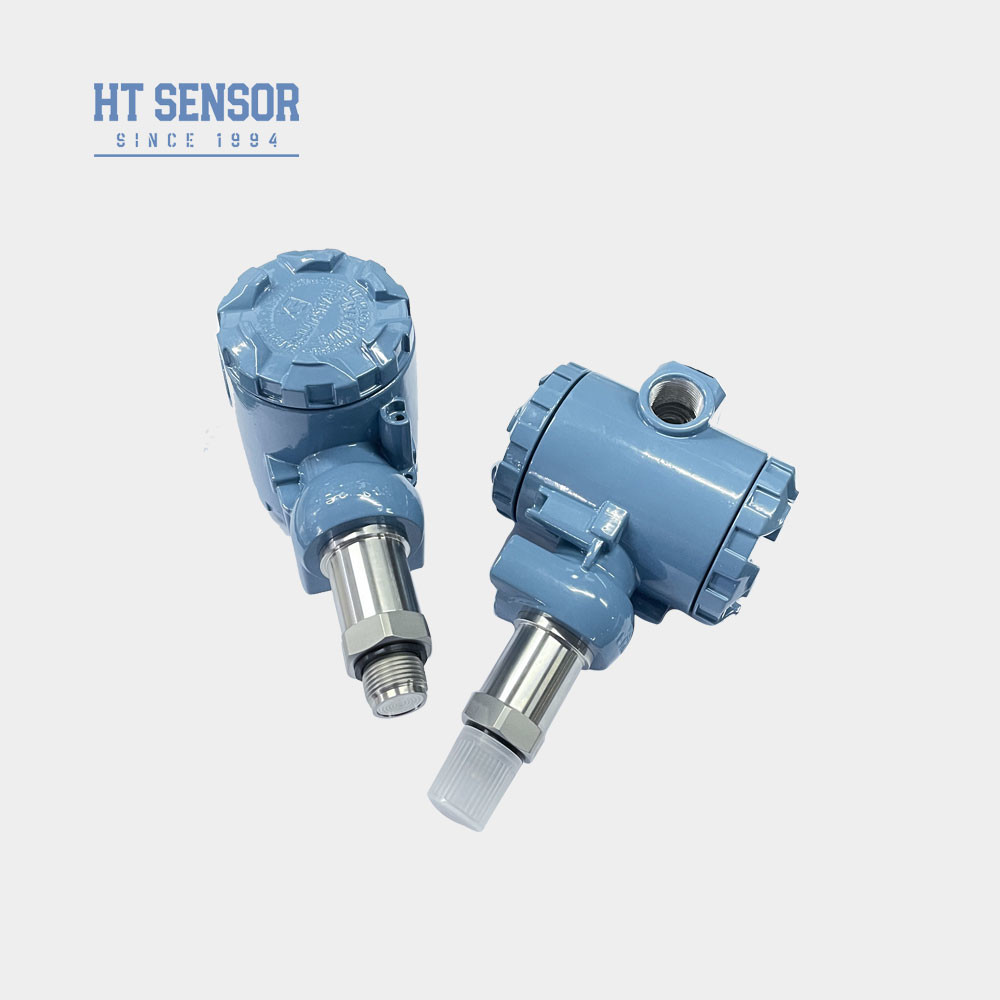

BPHT24-III Νέος αισθητήρας πίεσης διαφράγματος
Μεταδότης πίεσης BPHT24-III
Εισαγωγή αισθητήρα πίεσης διαφράγματος:
Ο πομπός πίεσης με πλήρη διάφραγμα BPHT24-III χρησιμοποιεί τον πυρήνα διάχυσης πυριτίου επίπεδης διάφραξης της σειράς HT ως στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος βρίσκεται στο περίβλημα 2088 και μετατρέπει το σήμα πίεσης στο πρότυπο σήμα εξόδου- διασφάλιση αξιόπιστης και ακριβούς μέτρησης πίεσης σε υγιεινό περιβάλλον.
Οι πομποί πίεσης BPHT24-III είναι κατάλληλοι για βιομηχανίες τροφίμων, ποτών, φαρμακευτικών προϊόντων, βιομηχανικής και άλλες βιομηχανίες.Το καθαρά μεταλλικό διαφράγμα απομόνωσης είναι συγκολλημένο απευθείας με τη σύνδεση της διαδικασίας για να εξασφαλιστεί η ακριβής σύνδεση μεταξύ της σύνδεσης της διαδικασίας και του διαφράγματος μέτρησηςΤο διάφραγμα από ανοξείδωτο χάλυβα 316L διαχωρίζει το μέσο μέτρησης από τον αισθητήρα πίεσης,και η πίεση της διαδικασίας από το διάφραγμα στον πιεζοαποσταλτικό αισθητήρα μεταφέρεται στατικά μέσω υγιεινώς εγκεκριμένου υγρού πλήρωσης.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης διαφράγματος:
2Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή μέσης κλίμακας
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα
4Εύκολο να καθαριστεί.ένα,ρυθμιζόμενο και εκφραζόμενο
Εφαρμογέςμε ανιχνευτή πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
2Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
4. Κατάλληλο για χρήση στις ιατρικές, βιοφαρμακευτικές και υγιεινές βιομηχανίες τροφίμων
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης διαφράγματος | |
| Πεδίο μέτρησης | 0~35Kpa...~20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,8kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Σχέδιο κατασκευής | |
| Διάσταση | |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BPHT24 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΙΙ | Δείχνει μεταδότης πίεσης | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| Τ | Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες | |||||||
| Πεδίο μέτρησης | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
