G1/2 Μεταδότης πίεσης διαφράγματος με ρεύμα με ανιχνευτή πίεσης DIN
Product Details
| Σχήμα αριθ.: | BPHT24 | Πεδίο: | 0-10kpa~035mpa |
|---|---|---|---|
| Δύναμη: | 5Vdc / 12-32Vdc | Αποδόσεις: | 0.5-4.5VDC /4-20mA /0-10VDC |
| Σύνδεση: | M20*1,5 G1/2 | Τύπος: | Πληροφοριακό σήμα |
| Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής | Αξία ακρίβειας: | 00,5% FS |
| Υλικό: | Ατσάλι ατσάλι | Προσαρμογή: | Διαθέσιμα OEM και ODM |
| Επισημαίνω |
G1/2 Μεταδότης πίεσης διαφράγματος με λωρίδιο,Μεταδότης πίεσης διαφράγματος με DIN,G1/2 Αισθητήρας πίεσης ρεύματος ασφαλείας από έκρηξη |
||
Product Description

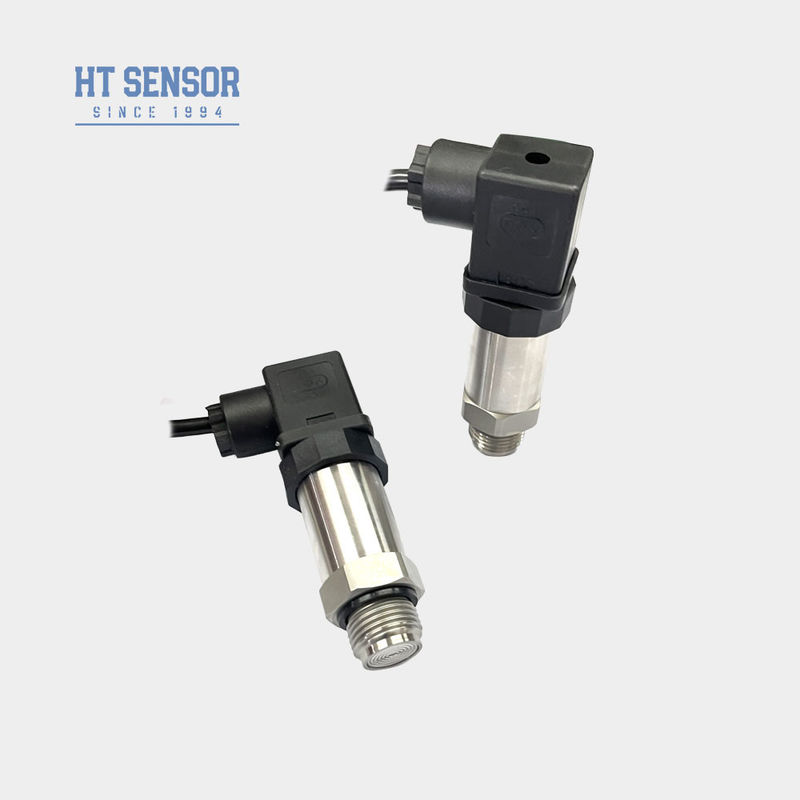

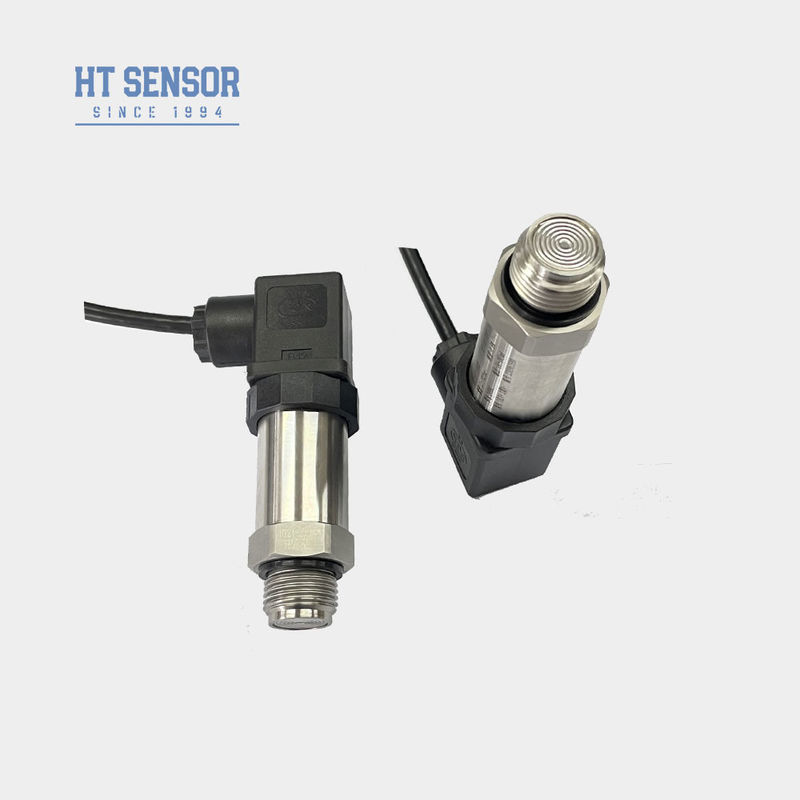

BPHT24 Μεταδότης αισθητήρα πίεσης διαφράγματος με DIN
BPHT24Αισθητήρας πίεσης διαφράγματος
Εισαγωγή του αισθητήρα πίεσης διαφράγματος:
Ο πομπός αισθητήρα πίεσης διαφράγματος τύπου BPHT24 υιοθετεί πυρήνα πετρελαίου με απομονωμένο πυρήνα πυρήνα διαφράγματος από πυρίτιο της σειράς HT ως στοιχείο μέτρησης σήματος.Όλα τα εξαρτήματα στεγάζονται σε ένα περίβλημα από ανοξείδωτο χάλυβα που μετατρέπει το σήμα του αισθητήρα στο πρότυπο σήμα ισχύος εξόδου ή τάσης που απαιτείται από τον πελάτη.
Ο διαμετρητής πίεσης με επίπεδο διάφραγμα αποτελείται από διάφραγμα μετρήσεως και διάχυτο πυρίτιο στο μπροστινό άκρο.Τα σκληρά σωματίδια στο μετρούμενο μέσο δεν θα βλάψουν το απομονωμένο διάφραγμα πλύσηςΣυγκινητική δομή, αντοχή στη διάβρωση, αντοχή σε δονήσεις, αντοχή σε αντίκτυπο σωματιδίων, ευρύ φάσμα αντιστάθμισης θερμοκρασίας.Το διάχυτο πυρίτιο τύπου εμπρός υιοθετεί εισαγόμενο διάχυτο πυρήνα πυρίτιο σύστημα, υιοθετεί τεχνολογία συντονισμού και ψηφιακής αντιστάθμισης, η απόδοση του προϊόντος είναι αξιόπιστη και η έξοδος είναι σταθερή.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή πίεσης διαφράγματος:
1Διαφορετικές επιλογές διεπαφής πίεσης
2Σχεδιασμένο για υγιεινές εφαρμογές για την αποφυγή μέσης κλίμακας
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα
4Εύκολο στο καθάρισμα.
Εφαρμογέςαπό ανιχνευτή πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
2Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
4. Κατάλληλο για χρήση στις ιατρικές, βιοφαρμακευτικές και υγιεινές βιομηχανίες τροφίμων
| Παραμέτρους απόδοσηςαπό αισθητήρα πίεσης διαφραγμού, | |
| Πεδίο μέτρησης | 0~35Kpa...~20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,15 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίαςαπό ανιχνευτή πίεσης διαφράγματος | ||||||||
| BPHT24 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΙΙ | Δείχνει μεταδότης πίεσης | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| Τ | Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες | |||||||
| Πεδίο μέτρησης | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
