1/2BSP Μεταδότης πίεσης διαφράγματος 4-20mA Βιομηχανικός μετατροπέας πίεσης
Product Details
| Σχήμα αριθ.: | BPHT24-IX | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Υλικό στέγασης: | 304 S.S. | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου | Περιοχή πίεσης μέτρησης: | 0~35Kpa...~20MPa |
| Αξία ακρίβειας: | 00,5% | ||
| Επισημαίνω |
1/2BSP Μεταδότης πίεσης διαφράγματος,Μεταδότης πίεσης διαφράγματος 4-20mA,4-20mA βιομηχανικός μετατροπέας πίεσης |
||
Product Description

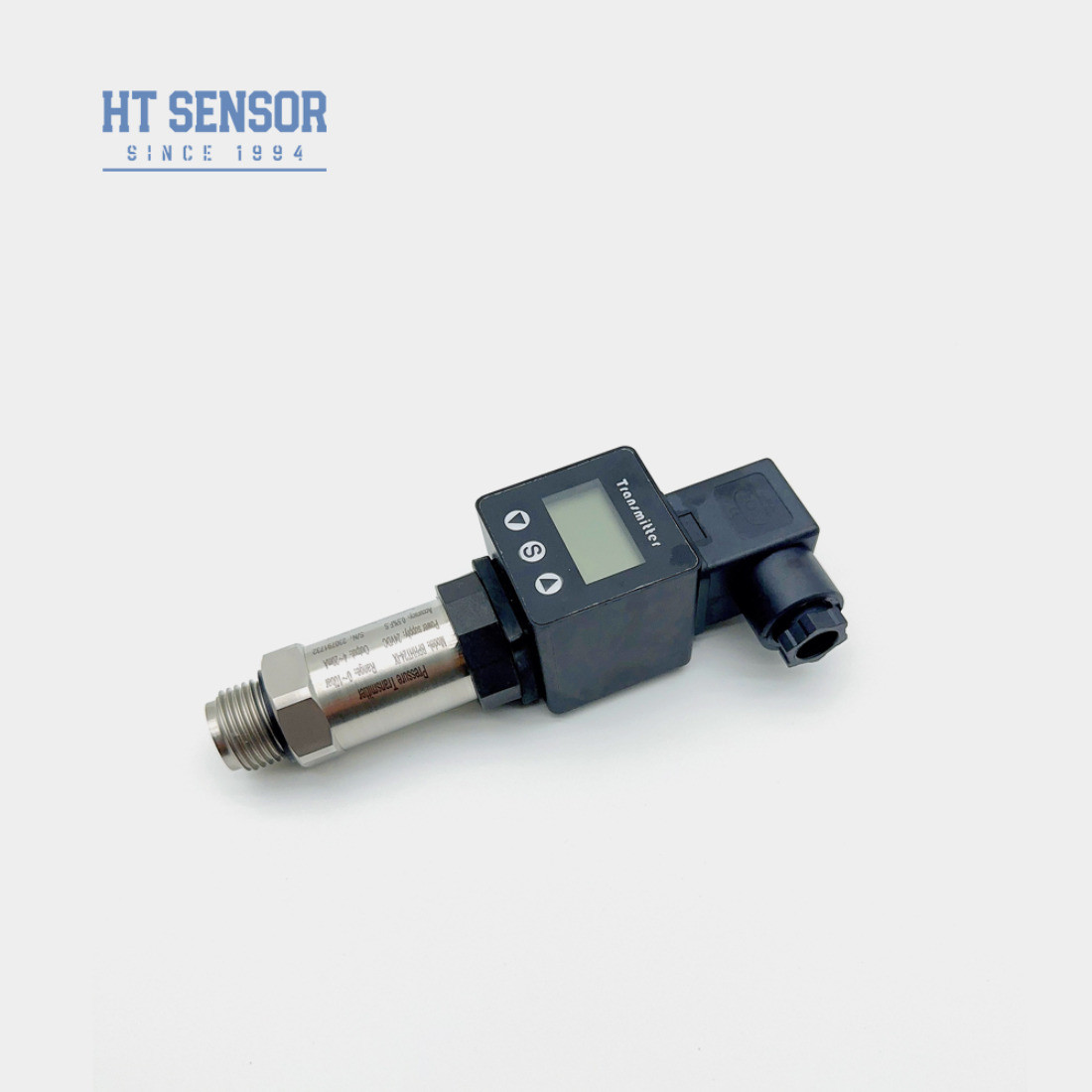

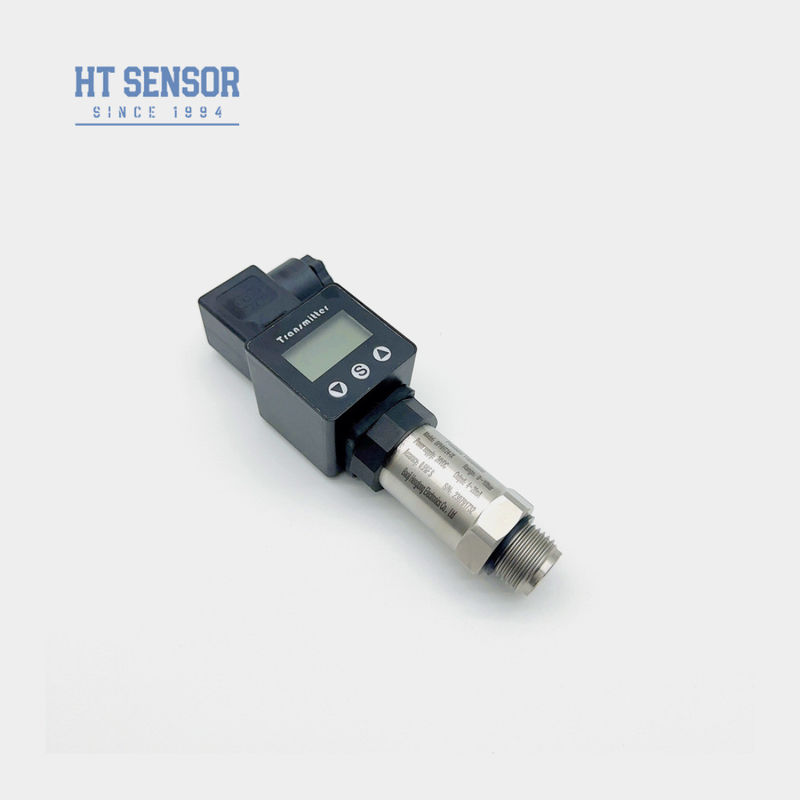

1/2BSP 4-20mA αισθητήρας πίεσης διαφράγματος με IX οθόνη
BPHT24 PανασφάλειαΤεκδότες
ΕισαγωγήΑισθητήρας πίεσης διαφράγματος:
BPHT24Η μέση πίεση ενεργεί απευθείας στο διάφραγμα του αισθητήρα, έτσι ώστε το διάφραγμα να παράγει μια μικροδιατόπιση ανάλογη με την μέση πίεση,έτσι ώστε η αντίσταση του αισθητήρα να αλλάζειΤο ελαστομερές αισθητήρα πίεσης επίπεδης ταινίας υιοθετεί εισαγόμενο υλικό, διαδικασία απομόνωσης διαφράγματος, δοκιμαστική κεφαλή χωρίς τρύπα πίεσης,δεν υπάρχει απόφραξη του ιξώδους μέσου στη διαδικασία μέτρησης, ολοκληρωμένο δομικό σχεδιασμό, κατάλληλο για χημικές επικάλυψεις, μπογιά, λάσπη, άσφαλτο, αργό πετρέλαιο και άλλα ιξώδη μέσα μέτρησης και ελέγχου της πίεσης.
Χαρακτηριστικά του προϊόντος:
- Διαφορετικές επιλογές διεπαφής πίεσης
- Μηχανοκίνητα οχήματα, με κινητήρα
- Υψηλή ακρίβεια με δομή από ατσάλι
- Εύκολο να καθαριστεί.
- Δυνατό να μετρά μη διαβρωτικά αέρια και υγρά με 316L
- Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες
- Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- Καλό για χρήση στην ιατρική, βιοφαρμακευτική και υγιεινή τροφίμωνΒιομηχανίες.
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | 0~35Kpa...~20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ±0,02%F.S/°C ((≤100KPa) ±0,01%F.S/°C ((>100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70°C ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~120°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,15 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4·20mA | 1230VDC | 2/3/4 καλώδιο |
| 010/20mA |
3 καλώδια |
|
| 0/1 ∆5V | ||
| 0/1 ∆10V | ||
| 0.5·4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6·30V / μπαταρία | 4 καλώδια |
Παραδείγματα επιλογής:
Συμβουλές παραγγελίας:
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που πρόκειται να μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5. Επιλέξτε το κατάλληλο υλικό σύμφωνα με τα χαρακτηριστικά του μέσου μέτρησης για να αποφευχθεί η διαβρωτική επίδραση του μέσου στον πομπό πίεσης.πρέπει να επιλέγεται ο πομπός πίεσης από ανθεκτικό στη διάβρωση υλικό.
6Για να εξασφαλιστεί η ακρίβεια της μέτρησης, συνιστάται η τακτική βαθμονόμηση του μεταβιβαστή πίεσης.Η περίοδος βαθμονόμησης μπορεί να καθοριστεί ανάλογα με το περιβάλλον χρήσης και τις απαιτήσεις..
7. Επιλέξτε το κατάλληλο επίπεδο προστασίας σύμφωνα με τις πραγματικές απαιτήσεις.Επιλέξτε ένα πομπό πίεσης με υψηλότερο επίπεδο προστασίας.
8. Να καθαρίζετε τακτικά την επιφάνεια της συσκευής για να βεβαιωθείτε ότι το καλώδιο είναι σωστά συνδεδεμένο.πρέπει να επισκευάζονται ή να αντικαθίστανται εγκαίρως.
9Ο διαβιβαστής πίεσης επίπεδης ταινίας έχει τα πλεονεκτήματα της μακράς ζωής, της χαμηλής κατανάλωσης ενέργειας, της εύκολης εγκατάστασης και συντήρησης.αλλά τα παραπάνω ζητήματα εξακολουθούν να πρέπει να δίδονται προσοχή κατά τη διάρκεια της χρήσης για να εξασφαλιστεί η κανονική λειτουργία του και η ακριβής μέτρηση της πίεσης.
| Τάξη Οδηγός | ||||||||
| BPHT24 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΙΙ | Δείχνει μεταδότης πίεσης | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| Πεδίο μέτρησης | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | 1/2NPT | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
