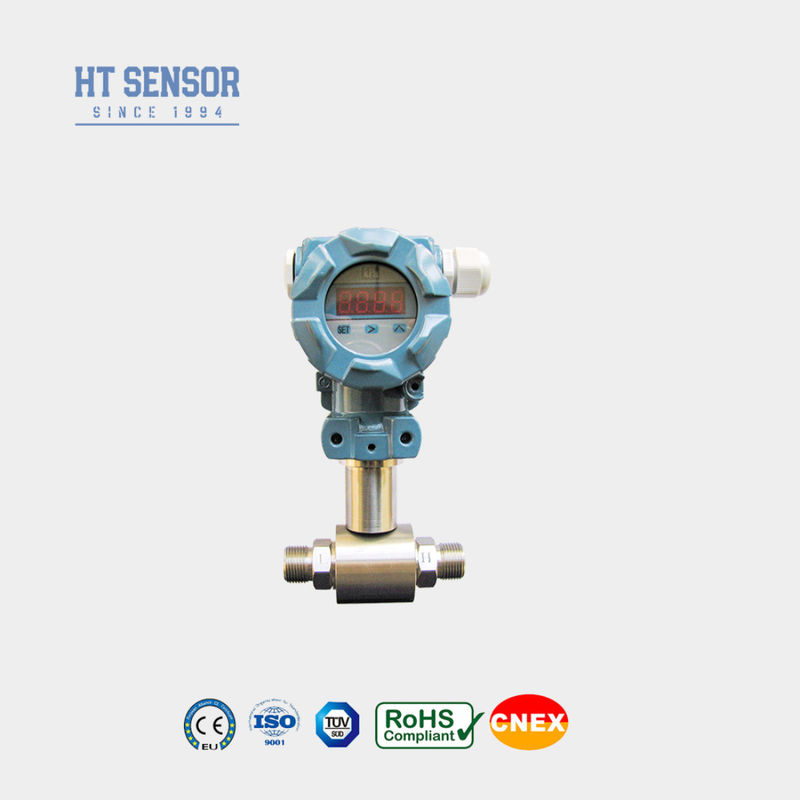

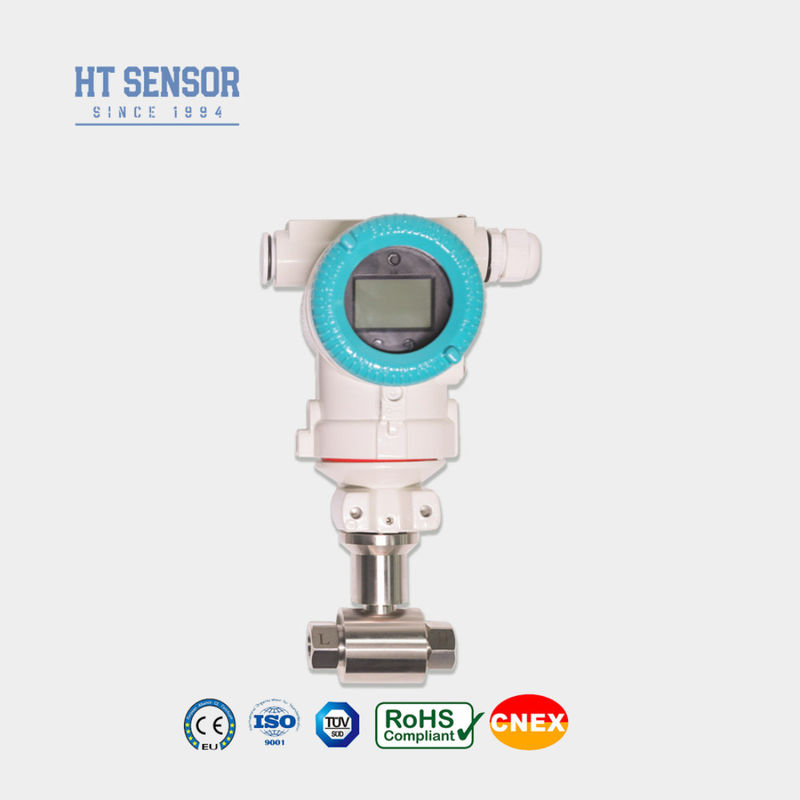

24VDC Διαφορετική πίεση Τύπος επίπεδο μεταδότης Hart LCD Τύπος μεταδότης Dp
Product Details
| Σχήμα αριθ.: | BP93420D-III | Προσαρμοσμένο: | Προσαρμοσμένο |
|---|---|---|---|
| Ανώτατη σειρά: | 2Mpa | Αποδόσεις: | 4-20ma |
| Ελάχιστη σειρά: | 10 kPa | Τύπος πίεσης: | Διαφορική πίεση |
| Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο | Προδιαγραφές: | 10kpa~2Mpa |
| Κωδικός ΕΣ: | 9026201090 | Τύπος: | Πομπός διαφορικής πίεσης |
| Μέσο μέτρησης: | αέριο ή υγρό | Αξία ακρίβειας: | 00,25%, 0,5%,00,3% |
| Επισημαίνω |
24VDC Διαφορετική πίεση,Διαφορετική πίεση Τύπου Επιπέδου Διαβιβαστή Hart,Μεταδότης τύπου Hart LCD Dp |
||
Product Description
Ο πομπός μεταφοράς διαφορικής πίεσης BP93420DIII χρησιμοποιεί έναν πιεζοανταγωγικό αισθητήρα πυριτίου.Οι πομποί διαφορικής πίεσης (DP) μετρούν τη διαφορά μεταξύ δύο πιέσεων.Οι θύρες στο όργανο είναι σημειωμένες στην υψηλή και χαμηλή πλευράΟ πομπός είναι ιδανικός για τη διενέργεια μετρήσεων διαφορικής πίεσης σε διάφορες εφαρμογές αερίων και υγρών, ιδιαίτερα σε βιομηχανίες όπως το πετρέλαιο, η χημική για εγκαταστάσεις αγωγών.
1.Σχεδιασμός δομής από ανοξείδωτο χάλυβα, καθιστώντας το συμπαγές και εύκολο στην εγκατάσταση
2- Υποβάλλεται σε αυστηρή αντιστάθμιση θερμοκρασίας και έλεγχο γήρανσης,
Οι ενδείξεις της εφαρμοζόμενης πίεσης λαμβάνονται από τα διαφράγματα, τα οποία καταγράφουν την πίεση ως παραμόρφωση της επιφάνειας και μεταφράζουν την τιμή αυτή σε ηλεκτρονικό σήμα.Αυτό το σήμα μεταφέρεται στο διαχωριστικό μονάδα πίεσης, η οποία συγκρίνει τις δύο τιμές και εκφράζει τη διαφορά πίεσης ως τιμή σε λίρες ανά τετραγωνική ίντσα (psi), μπαρ ή kilopascals (kPa).Αυτά τα διαφράγματα είναι όλα συγκολλημένα για τη διατήρηση της ακεραιότητας του δοχείου σε εφαρμογές υπό κενό,.
| Πεδίο μέτρησης | 0-10KPa......~2MPa |
| Τύπος πίεσης | Διαφορετική Πίεση |
| Μονόπλευρη υπερφόρτωση | ≤3 φορές το ονομαστικό εύρος |
| Στατική πίεση | Η ελάχιστη τιμή μεταξύ 5 φορές το ονομαστικό εύρος ή 7 MPa |
| Ακριβότητα @ 25°C | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Υστερέση | ±0,03% (Τυπικό) ±0,05%FS (Μεγαλύτερο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Αλλαγή θερμοκρασίας μηδέν | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Τεχνολογική μετατόπιση | ±0,01%FS/°C ((> 100KPa), ±0,02%FS/°C (≤ 100Kpa) |
| Θέρμανση αντιστάθμισης | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Θερμοκρασία λειτουργίας | -30°C~80°C |
| Θέρμανση αποθήκευσης | -40°C~100°C |
| Δονήσεις | 10g,55Hz ∙ 2kHz |
| Υλικό στέγασης | 304 από ανοξείδωτο χάλυβα |
| Υλικό διαφράγματος | 316L από ανοξείδωτο χάλυβα |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εσωτερικά ασφαλής και ανθεκτικός σε έκρηξη |
| Αξιολόγηση προστασίας | IP65 |
| Βάρος | ~1,4kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4·20mA | 1530VDC | Δύο/τρία/τέσσερα καλώδια |
| 4 ̊20mA με Hart | Δύο καλώδια | |
| Πρωτόκολλο επικοινωνίας RS485 | Τέσσερα καλώδια |
Συμβουλές παραγγελίας:
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που πρόκειται να μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι αξιόπιστα γειωμένα.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20°C έως 250°C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20°C, είναι απαραίτητο να επιλεγεί μια σφραγίδα EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία
Οδηγός παραγγελίας:
| BP93420 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΔΙΙ | Διαφορετικός μεταβιβαστής πίεσης | |||||||
| Πεδίο μέτρησης | 0-10KPa......~2MPa | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4·20mADC | S2 | 420mADC με Hart | |||||
| S3 | RS485 | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20 × 1,5 αρσενικό | |||||||
| J2 | G1/2 Άντρας | |||||||
| Ε3 | G1/4 Άντρας | |||||||
| J4 | 1/2 NPT αρσενικό | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| D | Διαφορετική Πίεση | |||||||
