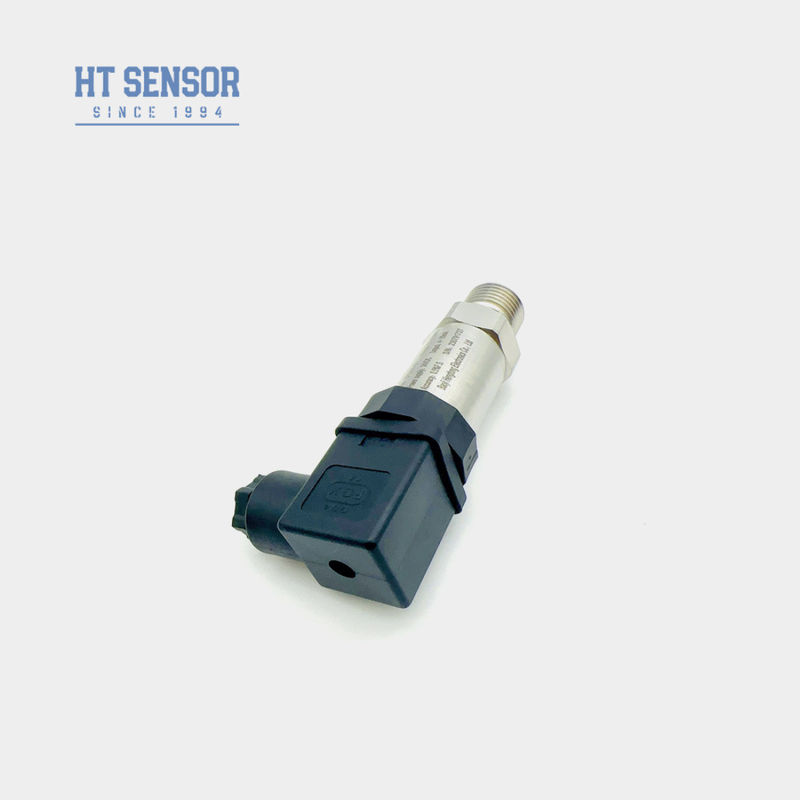

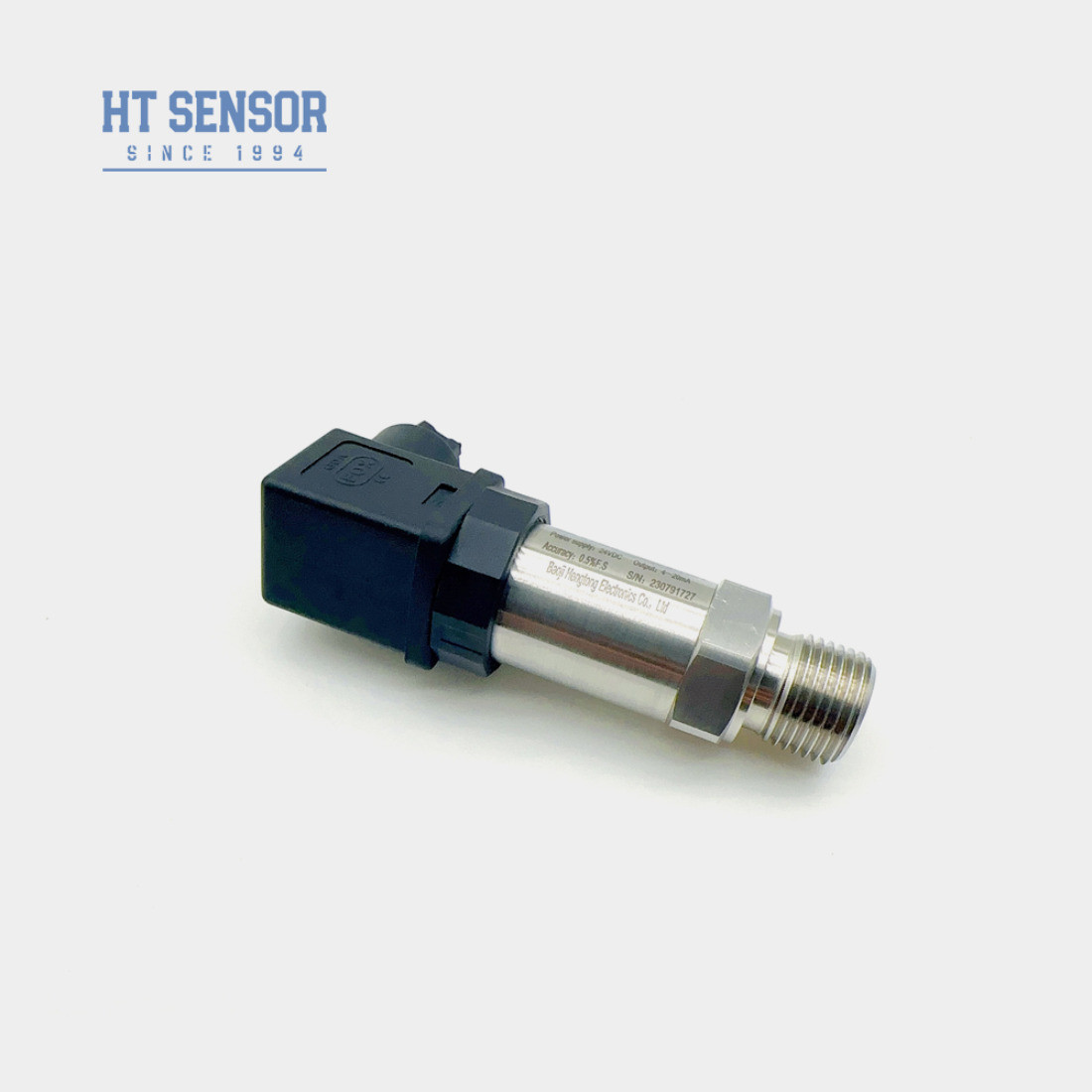

BP93420-IB Αισθητήρας μεταφοράς πίεσης 0,5-4,5VDC Διαχυμένος μεταδότης πίεσης πυριτίου
Product Details
| Σχήμα αριθ.: | Bp93420-IB | Δύναμη: | 5VDC /12-36VDC |
|---|---|---|---|
| Δήμος: | G1/2, M20*1.5, 1/2NPT | Μακροπρόθεσμη σταθερότητα: | +-0,2% Φ.Σ./έτος (τύπος) |
| Υλικό στέγασης: | 316L ή 304SS | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Μέσο μέτρησης: | υγρός αέρας. υδατικό έλαιο | Αξία ακρίβειας: | 00,5%. 0,25% |
| Περιοχή πίεσης: | 0kpa~5kpa...100MPa | Σήμα εξόδου: | 4-20mA ή RS485 Modobus |
| Επισημαίνω |
Αισθητήρας μεταφοράς πίεσης BP93420-IB,Αισθητήρας μεταφοράς πίεσης 0,5VDC |
||
Product Description
Ηλεκτρονικός αισθητήρας 0.5-4.5VDC Έκδοση σήματος Διαχυμένος αισθητήρας μεταφοράς πίεσης πυριτίου
BP93420IB Αισθητήρας μεταφοράς πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πίεσης BP93420IB είναι η χρήση της αρχής της πιεζοαπορροφητικής επίδρασης.υιοθετεί την ολοκληρωμένη τεχνολογία μέσω ντόπινγκ και διάχυσης, κατά μήκος της χαρακτηριστικής κρυστάλλινης κατεύθυνσης στο μονοκρυσταλλικό φύλλο πυριτίου, κάνει την αντοχή στην τάση, και σχηματίζει τη γέφυρα Wheisser.η ανιστροπική μικροεπεξεργασία σε όλα τα είδη υλικών πυριτίου αποτελείται από διαχυμένο αισθητήρα πυριτίου που ενσωματώνει ανίχνευση μετατροπής ευαίσθητης στη δύναμη και ηλεκτροδυναμική ανίχνευση
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
1.Η πιεζοανταποκρουστική επίδραση αυτού του αντίστασης δύναμης σε τσιπ πυριτίου δεν έχει νεκρή ζώνη στο χαμηλό εύρος κοντά στο μηδενικό σημείο, και το εύρος του αισθητήρα πίεσης μπορεί να είναι τόσο μικρό όσο λίγα Kpa.
2.Υψηλή ευαισθησία εξόδου
3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
4.Το τσιπ υιοθετεί μια ολοκληρωμένη διαδικασία και δεν έχει τμήματα μετάδοσης, είναι μικρού μεγέθους και ελαφρού βάρους
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
Δυναμικές παραμέτρους του αισθητήρα μεταφοράς πίεσης:
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,15 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Τεχνικές εντολές αισθητήρα μεταφοράς πίεσης |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Όταν παραγγέλνετε με LCD ή LED οθόνη κεφαλή του μετατροπέα, η ισχύς του πομπού δεν πρέπει να είναι μικρότερη από 20 VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος,συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη..
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20 °C~ 250 °C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20 °C, θα πρέπει να επιλέγεται ο δαχτυλικός σφραγισμός τύπου EPDM O.
6Αν δεν υπάρχουν ειδικές οδηγίες, δεν μπορεί να χρησιμοποιηθεί καλώδιο ή υλικό καλωδίου πολυαιθυλενίου.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ισχυρών δονήσεων, άμεσης δύναμης αντίκτυπου, ισχυρή ηλεκτρομαγνητική ή ραδιοσυχνότητα παρεμβολές και άλλες ειδικές απαιτήσεις, παρακαλούμε ενημερώστε την εταιρεία μας και να αναφερθεί στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
