1-5V Πιεζοανταγωνιστικός αισθητήρας πίεσης Έκδοση σήματος Διαχυμένος αισθητήρας πίεσης πυριτίου
Product Details
| Σχήμα αριθ.: | Bp93420-IB | Δύναμη: | 5VDC /12-36VDC |
|---|---|---|---|
| Δήμος: | G1/2, M20*1.5, 1/2NPT | Μακροπρόθεσμη σταθερότητα: | +-0,2% Φ.Σ./έτος (τύπος) |
| Υλικό στέγασης: | 316L ή 304SS | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Μέσο μέτρησης: | υγρός αέρας. υδατικό έλαιο | Αξία ακρίβειας: | 00,5%. 0,25% |
| Περιοχή πίεσης: | 0kpa~5kpa...100MPa | Σήμα εξόδου: | 4-20mA ή RS485 Modobus |
| Επισημαίνω |
5V αισθητήρας πίεσης πιεζοαπομείωσης,Έκδοση σήματος αισθητήρα πίεσης πιεζοαπομείωσης,5V διαχυμένος αισθητήρας πίεσης πυριτίου |
||
Product Description

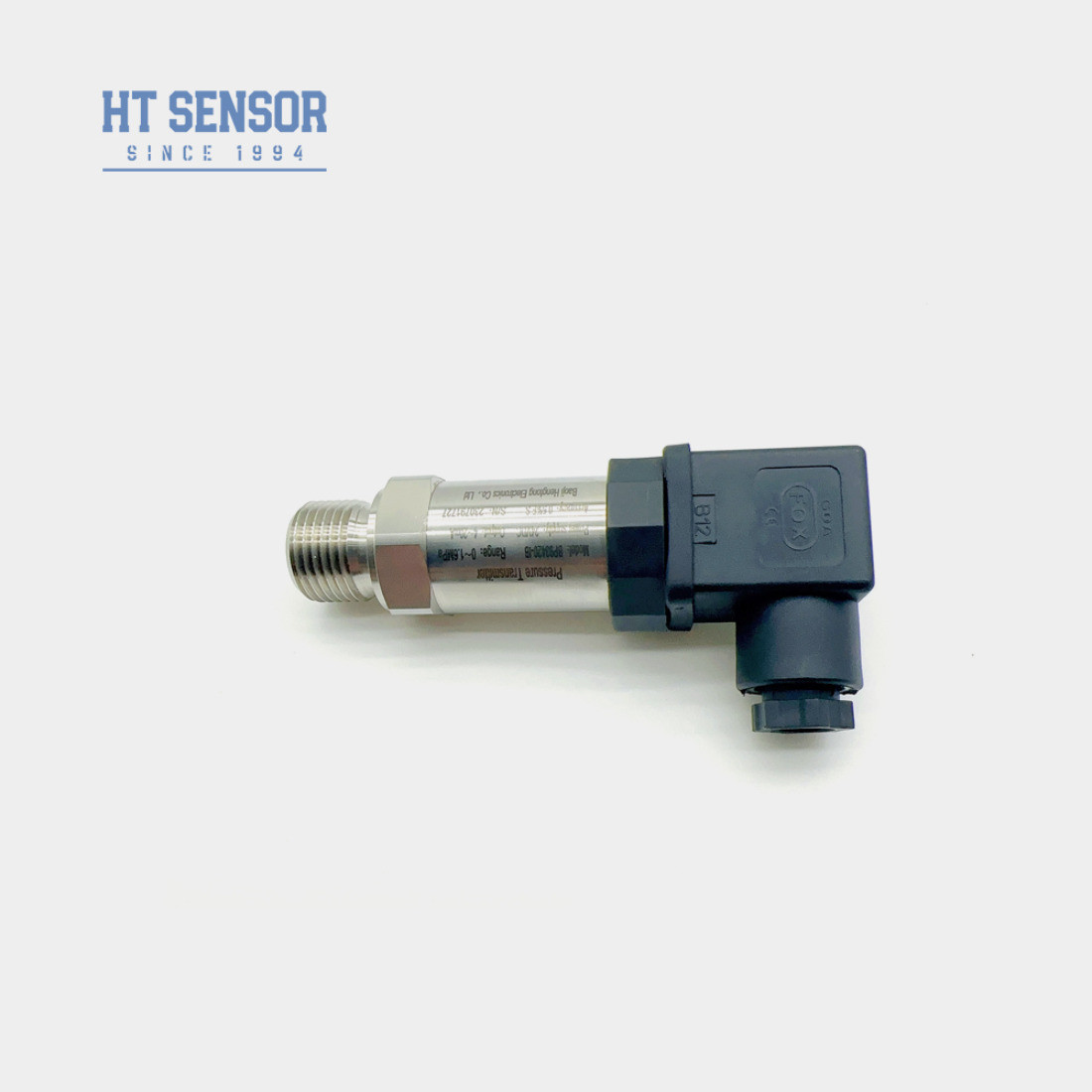

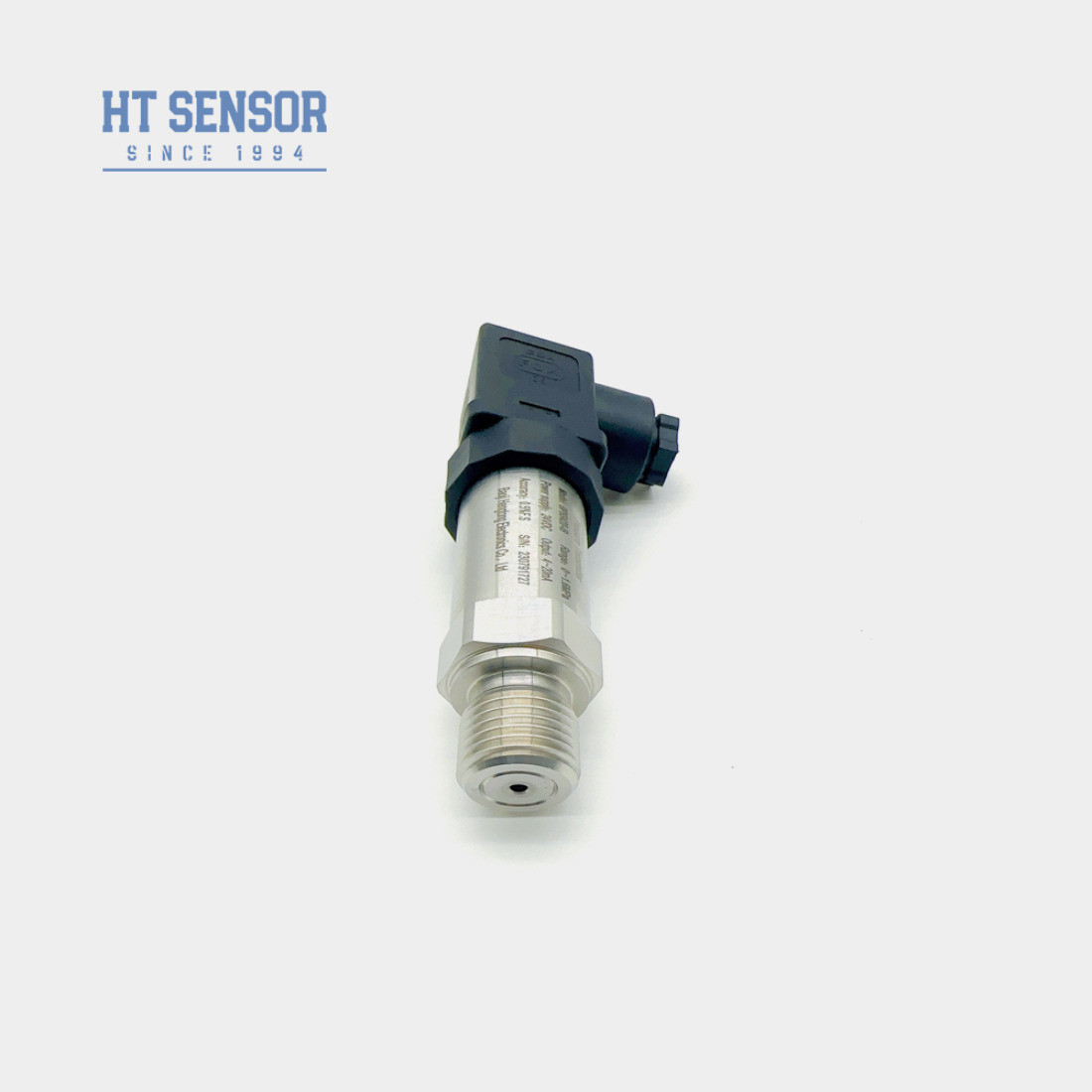

HT αισθητήρας BP93420-IB 1-5V έξοδος σήματος διάχυτο αισθητήρα μεταδότης πίεσης πυριτίου
BP93420IB Αισθητήρας μεταφοράς πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας μεταφοράς πίεσης BP93420IB είναι η χρήση της αρχής της πιεζοαπορροφητικής επίδρασης, η χρήση ολοκληρωμένης τεχνολογίας μέσω διάχυσης ντόπινγκ,κατά μήκος των χαρακτηριστικών της κρυστάλλινης κατεύθυνσης στο μονοκρυσταλλικό φύλλο πυριτίου, κατασκευασμένα από ανθεκτικές στις τάσεις, αποτελούν τη γέφυρα χρησιμοποιώντας τις ελαστικές μηχανικές ιδιότητες των υλικών πυριτίου, anisotropic micromachining σε όλα τα υλικά πυριτίου,που είναι κατασκευασμένο από ένα σύνολο αισθητήρων δύναμης και ανίχνευσης μετατροπής ισχύος σε έναν από τους διαχυμένους αισθητήρες πυριτίου.
Οι αισθητήρες πίεσης διάχυτου πυριτίου χρησιμοποιούνται κυρίως σε συστήματα ελέγχου διαδικασιών, όργανα βαθμονόμησης πίεσης, υδραυλικά συστήματα, βιοϊατρικά όργανα, υδραυλικά συστήματα και βαλβίδες,μέτρηση επιπέδου, εξοπλισμού ψύξης και ελέγχου HVAC και άλλων βιομηχανιών, μπορεί να ειπωθεί ότι όλες οι βιομηχανίες με υψηλές απαιτήσεις αυτοματισμού μπορούν να χρησιμοποιούν αισθητήρες πίεσης διάχυτου πυριτίου.
Δυναμικές παραμέτρους του αισθητήρα μεταφοράς πίεσης:
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | 00,1% FS |
| Υστερέση | 00,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,15 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
- 1.Η πιεζοανταποκρουστική επίδραση αυτού του αντίστασης δύναμης σε τσιπ πυριτίου δεν έχει νεκρή ζώνη στο χαμηλό εύρος κοντά στο μηδενικό σημείο, και το εύρος του αισθητήρα πίεσης μπορεί να είναι τόσο μικρό όσο λίγα Kpa.
- 2.Υψηλή ευαισθησία εξόδου
- 3.Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
- 4.Το τσιπ υιοθετεί μια ολοκληρωμένη διαδικασία και δεν έχει τμήματα μετάδοσης, είναι μικρού μεγέθους και ελαφρού βάρους
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
- 1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
- 2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
- 3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
- 4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Τεχνικές εντολές αισθητήρα μεταφοράς πίεσης |
Κατά την επιλογή υπεράκτιου ή κατώτερου εύρους, το εύρος ελέγχεται εντός ± 30% FS.
■ Η λειτουργία πίεσης χωρίζεται σε πίεση μετρήσεως, απόλυτη πίεση, πίεση σφράγισης, ανάλογα με την ανάγκη για εύλογη επιλογή.
■ Επιβεβαιώστε το μέγιστο υπερφόρτωση του συστήματος, το μέγιστο υπερφόρτωση του συστήματος θα πρέπει να είναι μικρότερο από το όριο προστασίας από υπερφόρτωση του αισθητήρα,διαφορετικά θα επηρεάσει τη διάρκεια ζωής του προϊόντος, και μάλιστα να καταστρέψει το προϊόν.
■ Μην αγγίξετε το διάφραγμα με κανένα σκληρό αντικείμενο, διαφορετικά θα προκαλέσει ρήξη του διαφραγμού.■ Το υλικό και η διαδικασία κατασκευής του πυρήνα αρνητικής πίεσης δεν είναι τα ίδια με εκείνη του πυρήνα θετικής πίεσης, και ο πυρήνας αρνητικής πίεσης δεν μπορεί να αντικατασταθεί από τον πυρήνα μετρητής πίεσης.
■ Παρακαλείστε να ελέγξετε προσεκτικά το εγχειρίδιο χρήσης πριν από την εγκατάσταση για να αποφευχθεί η βλάβη του προϊόντος λόγω εσφαλμένης εγκατάστασης.
■ Η ακατάλληλη χρήση μπορεί να οδηγήσει σε κίνδυνο και τραυματισμό.
■ Τραβήξτε τον πυρήνα από το κέλυφος, μην τραβήξετε το καλώδιο και το πόδι του σωλήνα.
| Οδηγός παραγγελίας αισθητήρα μεταδότης πίεσης | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | -Ούτε ένα.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
