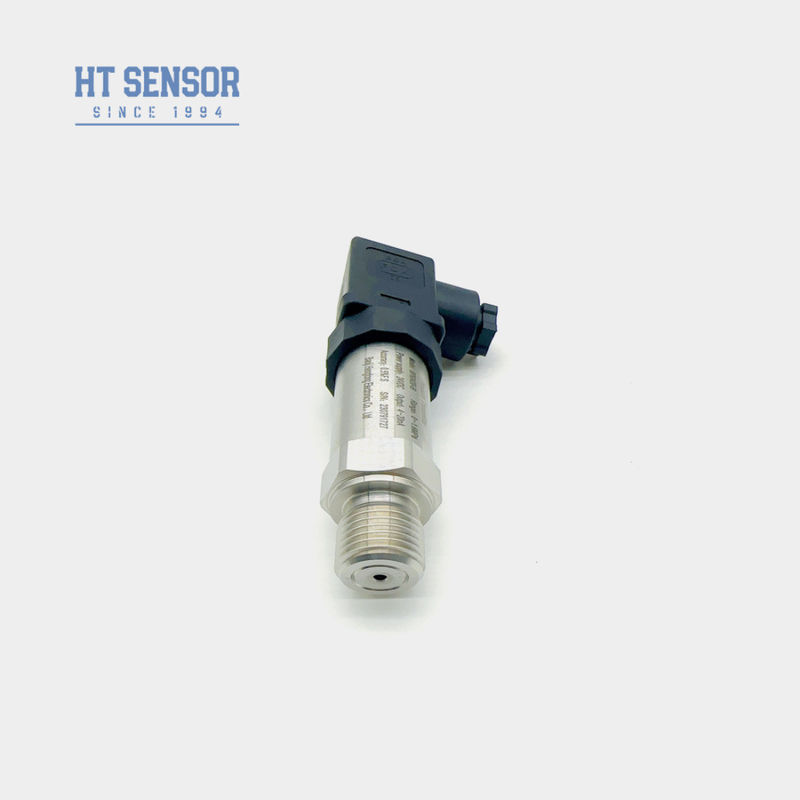

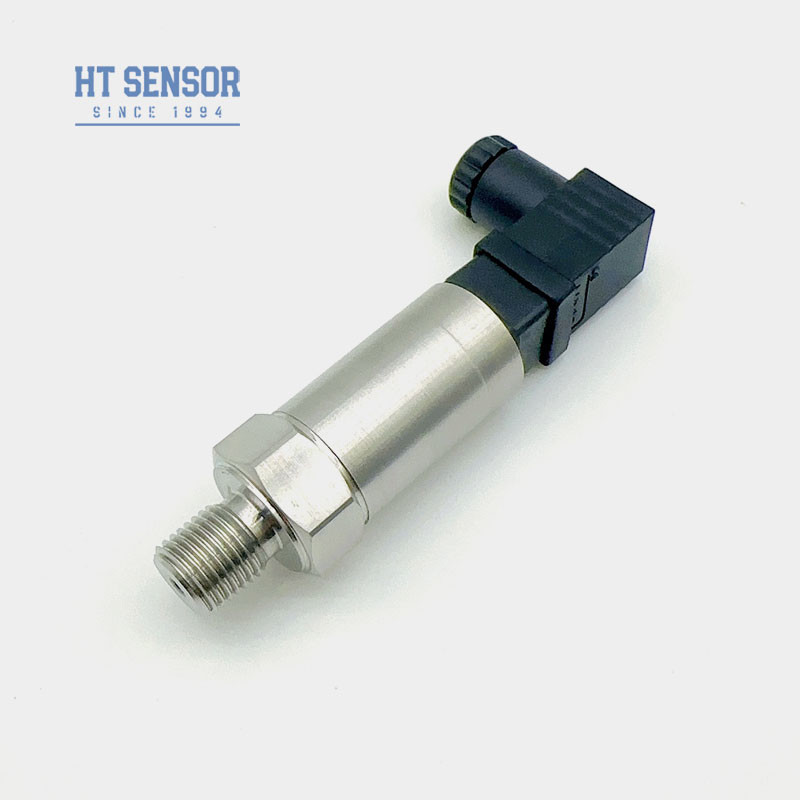

HT αισθητήρας μετατροπέας πίεσης αισθητήρας δύο καλωδίων μεταδότης πίεσης 4-20 MA μικροσυνδετήρας
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP157 | ΚΥΒΟΣ: | NOVA αισθητήρα πεθαίνει |
|---|---|---|---|
| Θερμοκρασία αποζημιώσεων: | -10~70℃ | Υλικό στέγασης: | 304 S.S. |
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Καταγωγή: | Baoji, Κίνα |
| Τύπος: | Πιεστικός πομπός MINI | Μέσο μέτρησης: | αέριο ή υγρό |
| Περιοχή πίεσης: | 0kpa~10kpa...20MPa | Σημείωση: | Εξαιρετική |
| Επισημαίνω |
Ηλεκτρονικός αισθητήρας αισθητήρας μετατροπέα πίεσης,Αισθητήρας μετατροπέα πίεσης Δύο καλώδια,Μεταδότης πίεσης 4-20 MA με Μίνι Συνδέτη |
||
Περιγραφή προϊόντος
BP157 Μεταδότης πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πομπός πίεσης BP157 χρησιμοποιεί τον πυρήνα που γεμίζει λάδι με την ανθεκτική στην πίεση μεμονωμένη μεμβράνη πυρήνα πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Το κύκλωμα επεξεργασίας σήματος βρίσκεται μέσα σε ένα στερεόστρωμα στερεόστρωμαΤο προϊόν έχει υποβληθεί σε αυστηρές δοκιμές και έλεγχο γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων,και τελικά προϊόντα για να εξασφαλιστεί σταθερή και αξιόπιστη απόδοση.
Χαρακτηριστικά του προϊόντος:
1Με υψηλή ακρίβεια και σταθερότητα, ο πομπός είναι σε θέση να λειτουργεί αξιόπιστα σε ένα ευρύ φάσμα βιομηχανικών περιβάλλοντων.
2Το σύστημα υιοθετεί την αρχή της πλειοαντίστασης και λαμβάνει την τιμή πίεσης μετρώντας την αλλαγή της αντίστασης της πλακέτας πυριτίου.
3. Έχουν ευρύ εύρος μετρήσεων και μπορούν να προσαρμοστούν σε διαφορετικά επίπεδα πίεσης.
4Έχει χαρακτηριστικό ταχείας απόκρισης και μπορεί να παρακολουθεί και να δίνει ανατροφοδότηση στις αλλαγές πίεσης σε πραγματικό χρόνο.
5Έχει καλή γραμμική απόδοση και μπορεί να παρέχει ακριβή αποτελέσματα μέτρησης πίεσης.
6Διατίθενται με ποικίλες επιλογές σήματος εξόδου, όπως 4-20mA, 0-5V, κλπ., για να ταιριάζουν στις διαφορετικές απαιτήσεις του συστήματος ελέγχου
Εφαρμογές:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
Παράμετροι απόδοσης:
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Exia IICT6 |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
Συμβουλές παραγγελίας:Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που πρόκειται να μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι αξιόπιστα γειωμένα.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα O-ring EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
Οδηγός παραγγελίας:
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Γενικά ερωτήματα:
Ε: Είστε κατασκευαστής;
Α: Ναι, είμαστε επαγγελματίας κατασκευαστής αισθητήρων πάνω από 29 χρόνια!
Ε: Μπορείτε να δεχτείτε την υπηρεσία OEM;
Α: Ναι, μπορούμε να βάλουμε τις πληροφορίες της εταιρείας σας και το λογότυπό σας στους αισθητήρες μας.
Ε: Μπορώ να είμαι ο διανομέας σας;
Α: Ναι, ψάχνουμε για διανομείς στην αγορά του εξωτερικού.
Ε: Ποιος είναι ο χρόνος προετοιμασίας;
Α: Συνήθως 7-10 ημέρες. Για ποσότητα άνω των 100pcs, χρειάζονται επιπλέον 3-5 εργάσιμες ημέρες.
