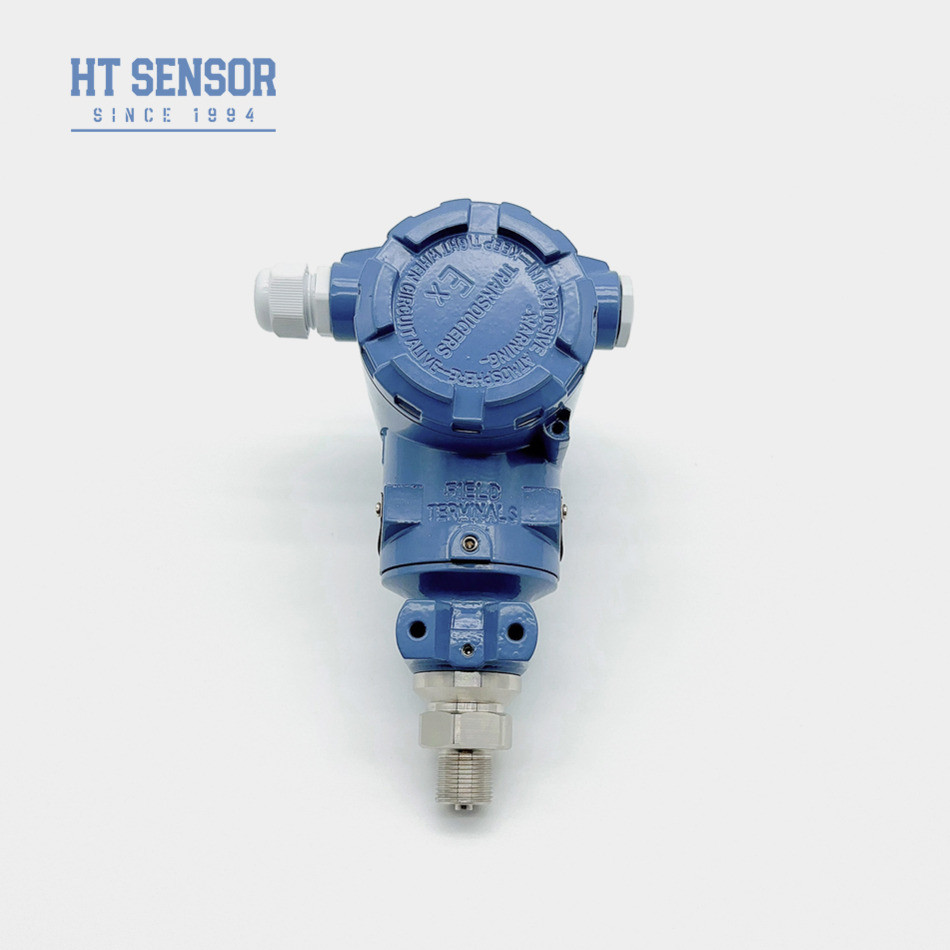

4-20mA 0,1% F.S. έξυπνος πομπός πίεσης ψηφιακοί αισθητήρες πίεσης με οθόνη
Product Details
| Σχήμα αριθ.: | BP93420-III | Περιοχή πίεσης: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Αξία ακρίβειας: | 00,5% F.S. 0,25% F.S. | Δύναμη: | 12-36Vdc |
| Αποδόσεις: | 4-20mA με HART | Βάρος: | ~1,2 kg |
| Τύπος πίεσης: | Μετρητής, Απόλυτη πίεση, Σφραγισμένη πίεση | Τύπος δομής: | έξυπνη συσκευή αποστολής σημάτων πίεσης |
| Μέσο μέτρησης: | Υγρά, αέριο, πετρέλαιο | Υλικό: | Χυτό κράμα αλουμινίου |
| Επισημαίνω |
00,1% F.S. Έξυπνος πομπός πίεσης,4-20mA έξυπνος πομπός πίεσης |
||
Product Description

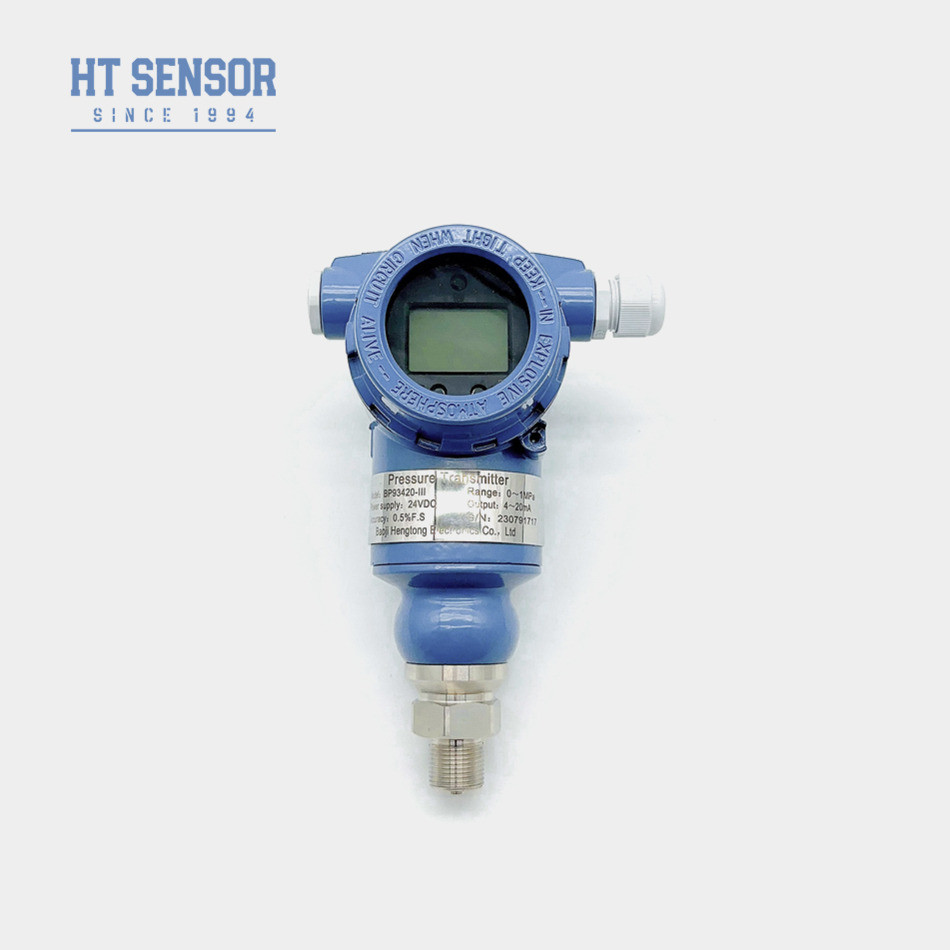

4-20mA 0,1% F.S. έξυπνος πομπός πίεσης ψηφιακός αισθητήρας πίεσης με οθόνη
Πληροφορίες σχετικά με την εφαρμογή του παρόντος κανονισμού:
Εισαγωγή έξυπνου πομπού πίεσης:
Ο ψηφιακός έξυπνος πομπός πίεσης BP93420-III αποτελείται από έξυπνο αισθητήρα και έξυπνη ηλεκτρονική πλακέτα.κυκλώματα ανίχνευσης διαφραγμού μέτρησης, αισθητήρα θερμοκρασίας και κύκλωμα αντιστάθμισης θερμοκρασίας κλπ. Η έξυπνη πλακέτα κυκλωμάτων αποτελείται από ελεγκτή μικροεπιλογήτρου και περιφερειακό κύκλωμα,ολοκληρώνει τη μετατροπή του σήματος πίεσης σε ηλεκτρικό σήμαΧρησιμοποιείται για τη μέτρηση της πίεσης υγρού, αερίου ή ατμού.
Χαρακτηριστικά του προϊόντοςγια έξυπνο πομπό πίεσης:
1. Ευρύ εύρος μετρήσεων
2Διαφορετικές μορφές σήματος εξόδου
3Ρυθμίστε το μηδενικό σημείο και την πλήρη κλίμακα
4. Υψηλή ακρίβεια και σταθερότητα
Εφαρμογέςγια έξυπνο πομπό πίεσης:
1Πετρέλαιο, χημεία, μεταλλουργία, ενέργεια και υδρολογία
2- Μέτρηση και έλεγχος πίεσης σε σκληρά εξωτερικά βιομηχανικά περιβάλλοντα
| Παραμέτροι απόδοσης του έξυπνου πομπού πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ ± 0,1% FS |
| Υστερέση | ≤ ± 0,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | Σύνθετα αλουμινίου |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~1,2 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα O-ring EPDM.
6Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
Για να σας συστήσουμε τον πιο κατάλληλο αισθητήρα, παρακαλούμε να μας πείτε τις παρακάτω πληροφορίες.
1Θερμοκρασία λειτουργίας: -40~125 °C;
2Δοκιμαστικό πεδίο;
3. Έξοδος: 4-20mA, RS485 ή άλλα;
4Στροφή: G1/4, 1/4NPT, R1/4, M20*1.5?
5Ηλεκτρική σύνδεση:
6Ποσότητα παραγγελίας: ?
