Υπερβολική πίεση
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | Πληροφορίες σχετικά με την εφαρμογή του παρόντος κανονισμού: | Περιοχή πίεσης: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Αξία ακρίβειας: | 0.25% F.S. | Ηλεκτρική τροφοδοσία: | 12~36V, τυποποιημένο 24V |
| Τύπος σήματος εξόδου: | 4-20mA/RS485 | Τύπος πίεσης: | Διάμετρος/απόλυτη/σφραγισμένη |
| Τύπος δομής: | έξυπνη συσκευή αποστολής σημάτων πίεσης | Μέσο μέτρησης: | Υγρά, αέριο, πετρέλαιο |
| Υλικό: | Χυτό κράμα αλουμινίου | Εγγύηση: | 2 έτη |
| Επισημαίνω |
Υπερβολική πίεση,Έξυπνος μετατροπέας πίεσης,24VDC έξυπνος αισθητήρας πίεσης |
||
Περιγραφή προϊόντος

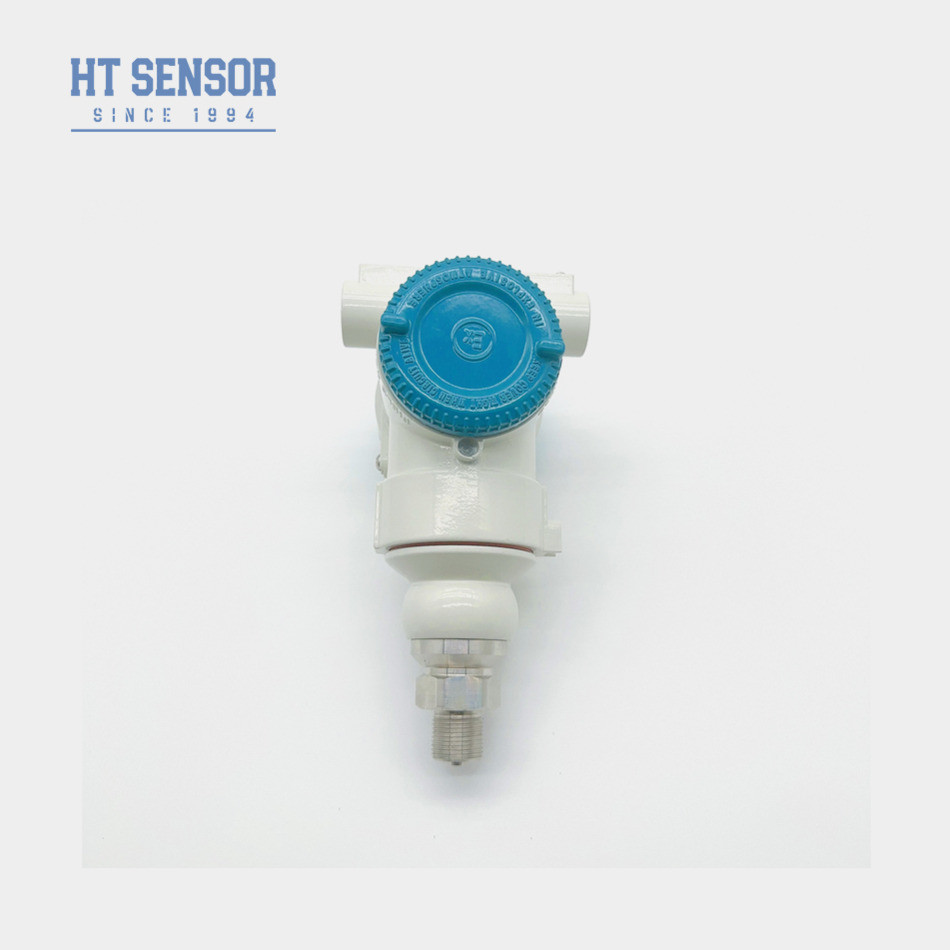

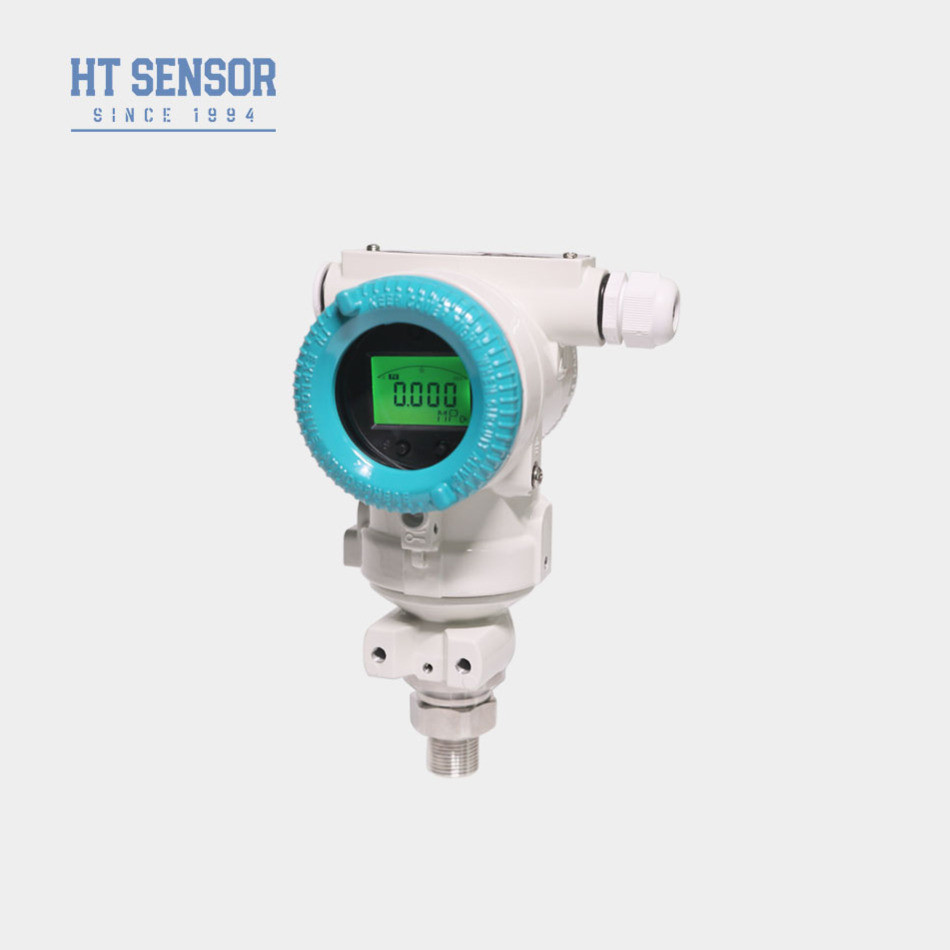

Αντιεκρηξιακό περίβλημα από κράμα αλουμινίου 4-20mA 24VDC Έξυπνος αισθητήρας μεταφοράς πίεσης
Πληροφορίες σχετικά με την εφαρμογή του παρόντος κανονισμού:
Εισαγωγή έξυπνου πομπού πίεσης:
Ο ψηφιακός έξυπνος πομπός πίεσης BP93420-III είναι μια ευπροσάρμοστη συσκευή που έχει σχεδιαστεί για την ακριβή μέτρηση υγρού, αερίου ή πετρελαίου.Ο πομπός χρησιμοποιεί πιεζοαποσταλτικό αισθητήρα πίεσης με απομονωμένο διάφραγμα από ανοξείδωτο χάλυβα ως στοιχείο ανίχνευσης σήματοςΠαρέχει ρυθμιζόμενες ρυθμίσεις μηδενικού και πλήρους κλίμακας, μαζί με διάφορες επιλογές σήματος εξόδου για να καλύψει τις διαφορετικές απαιτήσεις εφαρμογής.το BP93420-III παρέχει αξιόπιστες και σταθερές ενδείξεις πίεσης με την πάροδο του χρόνουΕπιπλέον, προσφέρει εκτεταμένες επιλογές προσαρμογής, επιτρέποντάς του να προσαρμόζεται σε συγκεκριμένες ανάγκες όσον αφορά την εμβέλεια, την ακρίβεια και το σήμα εξόδου.
Χαρακτηριστικά του προϊόντοςγια έξυπνο πομπό πίεσης:
1. Πεδίο μέτρησης: -100kPa ~ 0 ~ 10kPa...100MPa
2Διαφορετικές μορφές σήματος εξόδου
3Υψηλή ακρίβεια.
4. Εκρηκτικό στεγασμό
Εφαρμογέςγια έξυπνο πομπό πίεσης:
1.Συνδετήρας πίεσης και υδραυλικό σύστημα
2. Μέτρηση πίεσης αερίων και υγρών
3. Έλεγχος διαδικασιών
| Παραμέτροι απόδοσης του έξυπνου πομπού πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ ± 0,1% FS |
| Υστερέση | ≤ ± 0,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | Σύνθετα αλουμινίου |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~1,2 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
2.Σημείωση ότι τα προϊόντα τύπου ανθεκτικών σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3.Εάν παραγγείλετε πομπούς με κεφαλή οθόνης LCD ή LED, βεβαιωθείτε ότι η παροχή ενέργειας για τον πομπό δεν είναι χαμηλότερη από 20VDC.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
