OEM 4-20mA+Καρδιακός αισθητήρας πίεσης Smart LCD Digital Display αισθητήρας πίεσης 36VDC
Λεπτομέρειες προϊόντος
| Σχήμα αριθ.: | BP93420-3051 | Περιοχή πίεσης: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
|---|---|---|---|
| Αξία ακρίβειας: | 00,5% F.S. 0,25% F.S. | Δύναμη: | 12-36Vdc |
| Αποδόσεις: | 4-20mA με HART | Βάρος: | ~1,2 kg |
| Τύπος πίεσης: | Μετρητής, Απόλυτη πίεση, Σφραγισμένη πίεση | Κωδικός ΕΣ: | 9026201090 |
| Τύπος δομής: | έξυπνη συσκευή αποστολής σημάτων πίεσης | Μέσο μέτρησης: | Υγρά, αέριο, πετρέλαιο |
| Επισημαίνω |
OEM 4-20mA+Αισθητήρας πίεσης καρδιάς,Χάρτ αισθητήρας πίεσης Smart 36VDC,Αισθητήρας πίεσης ψηφιακής οθόνης LCD 36VDC |
||
Περιγραφή προϊόντος
Ηλεκτρονική οθόνη LCD 4-20mA + αισθητήρας πίεσης καρδιάς

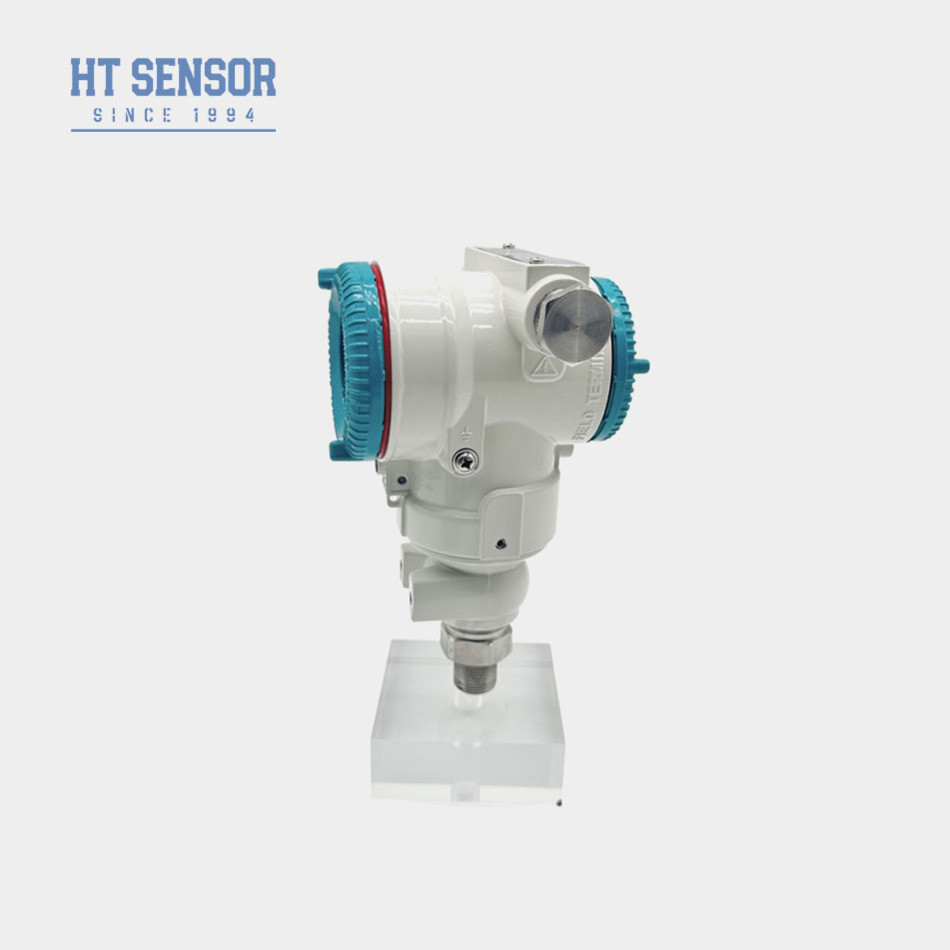

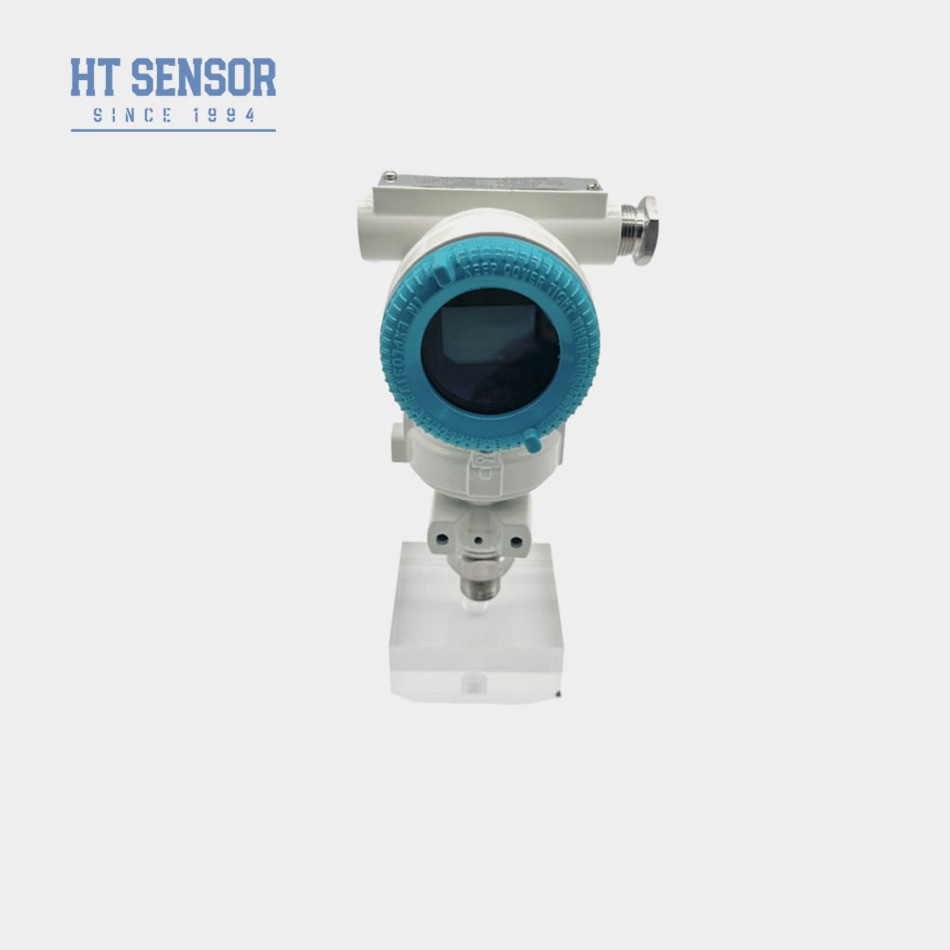

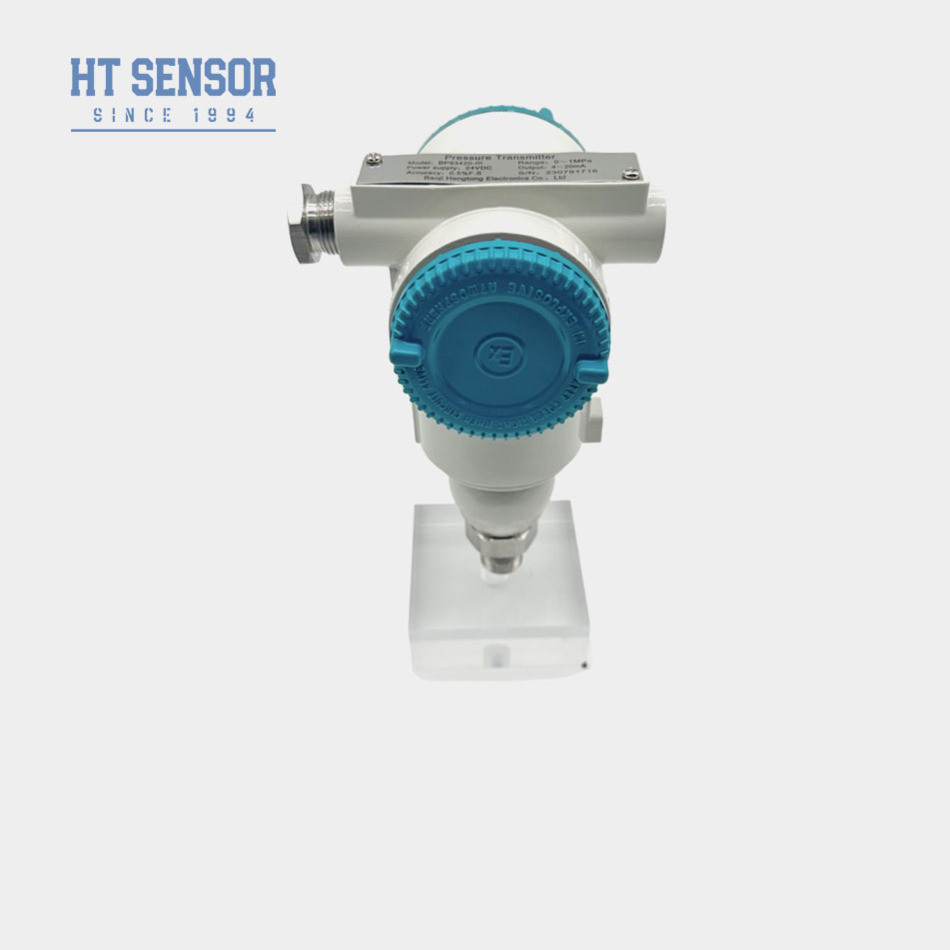

BP93420-3051 Έξυπνος πομπός πίεσης
Εισαγωγή έξυπνου πομπού πίεσης:
Ο έξυπνος πομπός πίεσης BP93420-3051 αποτελείται από δύο κύρια στοιχεία: τον έξυπνο αισθητήρα και την έξυπνη ηλεκτρονική πλακέτα.Ο ευφυής αισθητήρας περιλαμβάνει έναν χωρητικό αισθητήρα, μετρώντας το κύκλωμα ανίχνευσης διαφράγματος, τον αισθητήρα θερμοκρασίας και το κύκλωμα αντιστάθμισης θερμοκρασίας.Η έξυπνη ηλεκτρονική πλακέτα αποτελείται από έναν ελεγκτή μικρουπολογιστή και περιφερειακά κυκλώματα που μετατρέπουν τα σήματα πίεσης σε ηλεκτρικά σήματαΑυτός ο πομπός έχει σχεδιαστεί για τη μέτρηση της πίεσης υγρών, αερίων ή ατμών.
Χαρακτηριστικά του προϊόντοςγια έξυπνο πομπό πίεσης:
1Ευρύ φάσμα μέτρησης, ποικίλες μορφές διεπαφής πίεσης και επίπεδο προστασίας IP65.
2Διαφορετικές μορφές σήματος εξόδου, ρυθμιζόμενες και εμφανίσιμες
3Ρυθμίστε το μηδενικό σημείο και την πλήρη κλίμακα
4Ο πυρήνας χρησιμοποιεί υψηλής ακρίβειας και υψηλής απόδοσης διάχυτο πυρίτιο.Πιεζοανταγωγικοί αισθητήρες πίεσης.
Εφαρμογέςγια έξυπνο πομπό πίεσης:
1- Κατάλληλο για τη μέτρηση της πίεσης των μη διαβρωτικών αερίων και υγρών σε ανοξείδωτο χάλυβα 316L
2Πετρέλαιο, χημεία, μεταλλουργία, ενέργεια και υδρολογία
3- Μέτρηση και έλεγχος πίεσης σε σκληρά εξωτερικά βιομηχανικά περιβάλλοντα
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτροι απόδοσης του έξυπνου πομπού πίεσης | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ ± 0,1% FS |
| Υστερέση | ≤ ± 0,1% FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | Σύνθετα αλουμινίου |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~1,2 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η τροφοδοσία ηλεκτρικής ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα O-ring EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυνατότητα νοημοσύνης/Δυνατότητα νοημοσύνης | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

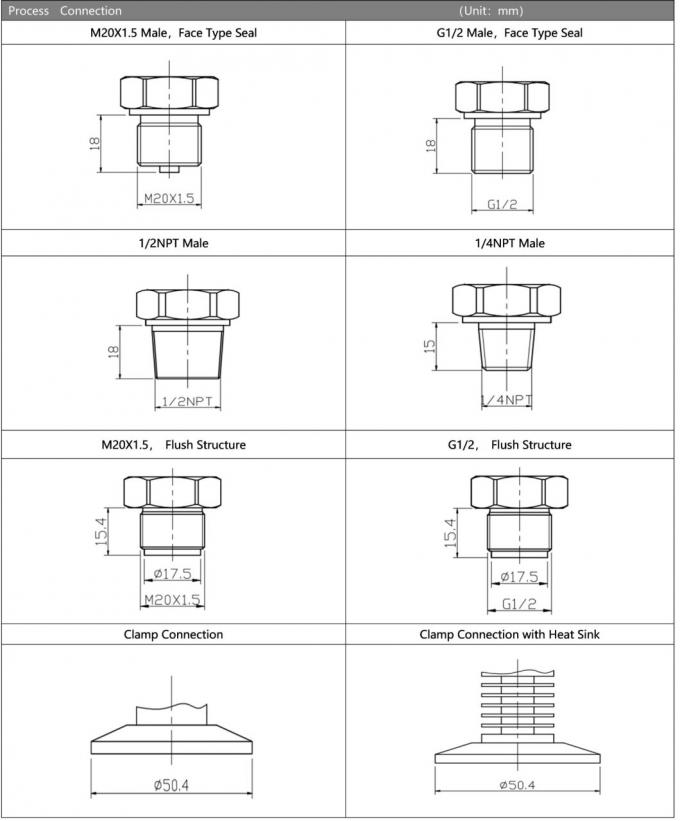

| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
Ε: Τι χαρακτηριστικά προσφέρουν οι αισθητήρες πίεσης;
Α: Οι αισθητήρες πίεσης μας είναι γνωστοί για την υψηλή ακρίβεια, την αντοχή και τις εξαιρετικές επιδόσεις τους.
Ε: Μπορώ να ζητήσω ειδικές προδιαγραφές για τους πομπούς;
Α: Ναι, η ομάδα μηχανικών μας μπορεί να προσαρμόσει τα προϊόντα μας για να ταιριάζουν στις μοναδικές σας ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας έχουν την ικανότητα να παράγουν μέχρι και 30.000 πομπούς αισθητήρα πίεσης το μήνα, καθιστώντας μας πλήρως ικανούς να χειριστούμε τις παραγγελίες μεγάλης κλίμακας.συνιστούμε να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
Ε: Πόσο καιρό συνήθως διαρκεί η παράδοση;
Α: Για τα τυποποιημένα μοντέλα, η προθεσμία παράδοσης είναι συνήθως 5-8 εργάσιμες ημέρες.
Ε: Πώς τιμώνται τα προϊόντα σας; Προσφέρετε εκπτώσεις;
Α: Τα προϊόντα μας έχουν ανταγωνιστικές τιμές, και προσφέρουμε εκπτώσεις για τις μεγάλες παραγγελίες ή τις μακροπρόθεσμες συνεργασίες.
Ε: Ποια είναι η εγγύηση για τα προϊόντα σας; Και τι γίνεται με την υπηρεσία μετά την πώληση;
Α: Τα προϊόντα μας έρχονται με εγγύηση 24 μηνών μετά την αποστολή.και προσφέρουμε επίσης εξ αποστάσεως διδασκαλία μέσω δικτύου υπολογιστών όταν χρειάζεται.
