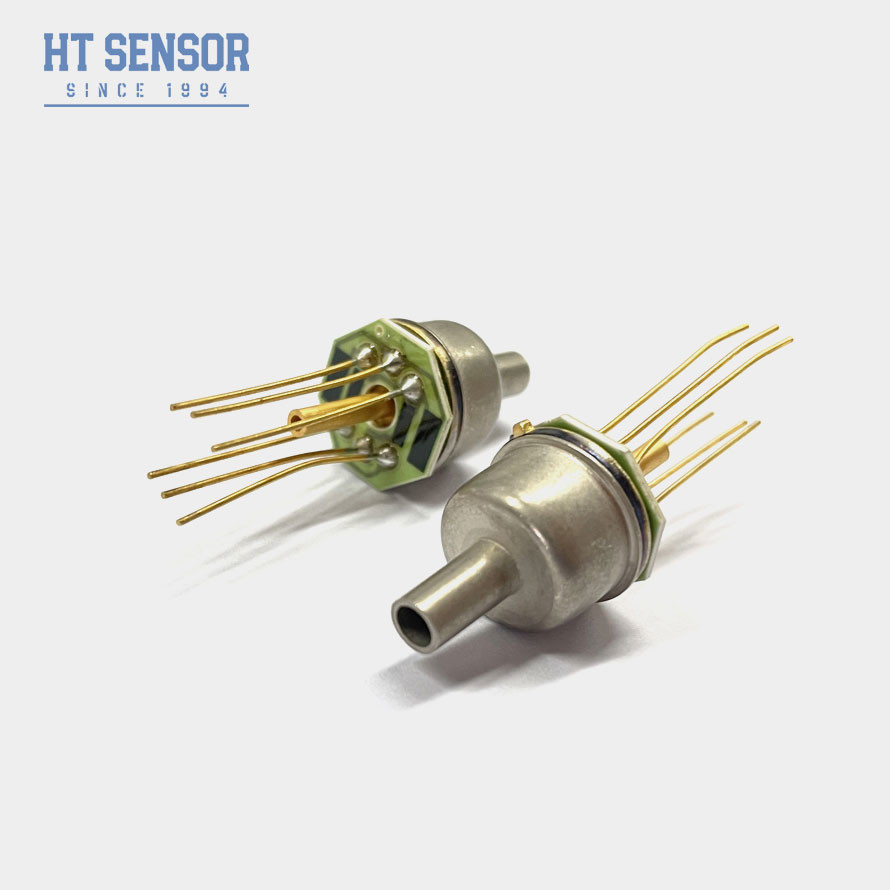

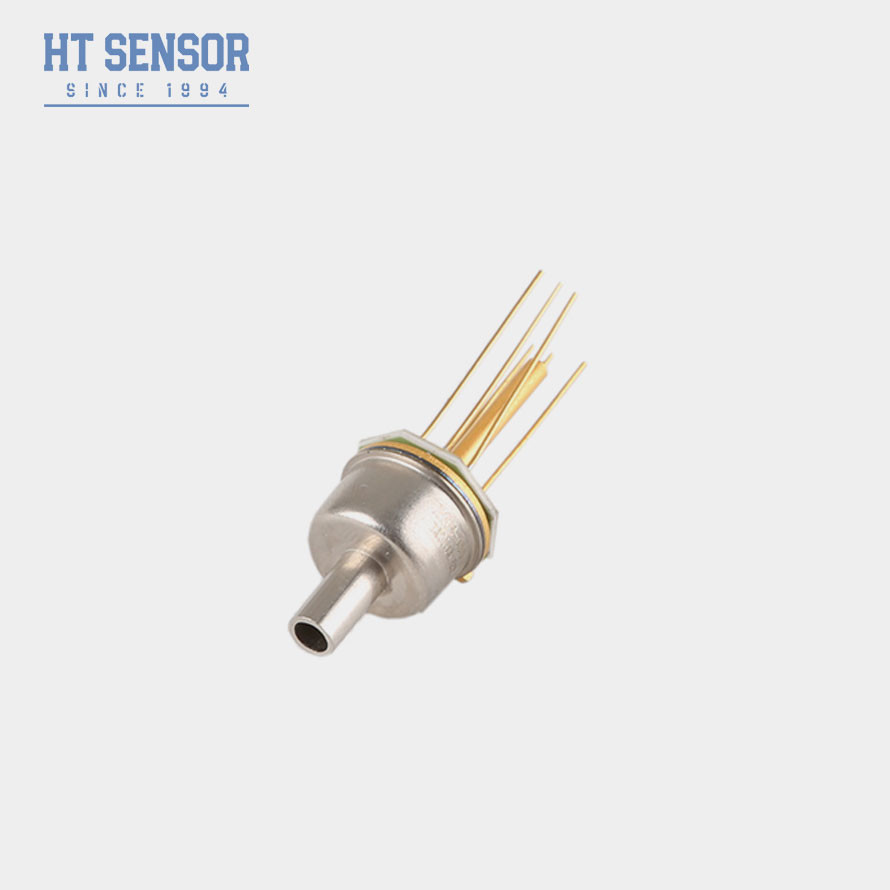

Αισθητήρας πίεσης σιλικόνης σωλήνα χαλκού για μέτρηση πίεσης αερίου για αέρα ή αέριο
Product Details
| Μοντέλο Αρ.: | HT12 | Τύπος νήματος: | ΤΟ8 |
|---|---|---|---|
| Τύπος καλωδίωσης: | Χρυσόχρυσες καρφίτσες Kovar | Μέσο μέτρησης: | Αέρος αερίου |
| Σειρά: | 0-10kpa~1000kpa | Παραγωγή: | Αναλογικό σήμα |
| Εξουσία: | 1,5mA | Κώδικας Hs: | 9026209090 |
| Για: | Διαχυμένος μεταδότης πίεσης πυριτίου | Προσαρμογή: | Διαθέσιμα OEM και ODM |
| Επισημαίνω |
1Αισθητήρας πίεσης πυριτίου 0,5 mA,Ανιχνευτής πίεσης πυεζοανταγωνιστικού πυριτίου από χαλκό |
||
Product Description
Ανιχνευτής πίεσης χαλκού σωλήνα πυριτίου Ανιχνευτής μέτρησης πίεσης αερίου
Ο ανιχνευτής πίεσης πλειοανταγωνιστικού πυριτίου HT12 είναι ένα εξαιρετικά σταθερό διάχυμα πυριτίου που συσκευάζεται με προηγμένη τεχνολογία συσκευασίας TO8.Ο μη γεμάτος λάδι πυρήνας αποφεύγει το σφάλμα προφίλ και βελτιώνει σημαντικά τη σταθερότητα του μικρού εύρουςΕπομένως, έχει καλή επίδραση στη μέτρηση της πίεσης ξηρού μη διαβρωτικού αερίου.
Χαρακτηριστικά του προϊόντος του αισθητήρα πίεσης από πυρίτιο:
- Το εύρος μετρήσεων είναι ευρύς από 0 έως 10KPa έως 2Mpa.
- Υψηλή αξιοπιστία, καλή σταθερότητα.
- Τεχνολογία ενσωμάτωσης TO8.
- Αεροδιαστημικές εφαρμογές.
Εφαρμογέςαπό ανιχνευτή πίεσης από πυρίτιο:
- Μετρήθηκε η πίεση ξηρού, μη διαβρωτικού αερίου.
- Το σύστημα πνευματικού ελέγχουΜετρικές εφαρμογές της βιοϊατρικής μηχανικής
- Ελέγχου HVAC.
- Αεροδιαστημική αεροπορία που σχετίζεται με τον σκοπό του πειράματος.
- Δυναμική παροχή: ≤2mA DC (τυπική 1.5mA DC)
- Αντίσταση εισόδου:3KΩ~6KΩ
- Αντίσταση εξόδου:2.5KΩ~6KΩ
- Ηλεκτρική σύνδεση: Χρυσοκάλυβες καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm
| Παραμέτρους απόδοσηςαπό ανιχνευτή πίεσης από πυρίτιο: | ||||||
| Πεδίο μέτρησης | Διάμετρος (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Απόλυτο (Α) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Τύπος | Μαξ | Μονάδα | ||||
| Γραμμικότητα | ±0.15 | ±0.3 | % F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | % F.S | |||
| Υστερέση | 0.05 | 0.1 | % F.S | |||
| Μηδενική έξοδος αντιστάθμισης | 0±1 | 0±2 | mV | |||
| Πλήρης έκδοση | ≤ 20KPa | 50 ± 10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Μηδενική μετατόπιση θερμοκρασίας. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ±1 | % F.S | |||
| Πλήρης κλίμακα θερμοκρασία. | ≤ 20KPa | ±1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ±1 | % F.S | |||
| Αντισταθμισμένη προσωρινή. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | oC | ||||
| Θέρμανση αποθήκευσης | -40~125 | oC | ||||
| Επιτρεπόμενη υπερφόρτωση | Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 4MPa | |||||
| Πίεση έκρηξης | 5 φορές την πλήρη κλίμακα. | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | Ε.Χ./έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥ 200MΩ 100VDC | |||||
| Δονήσεις | Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Σοκ | 100 g, 11 ms | |||||
| Χρόνος απόκρισης | ≤ 1 ms | |||||
| Βάρος | ~ 12,5 g | |||||
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερό ρεύμα 1,5mA και θερμοκρασία περιβάλλοντος 25°C. | ||||||
| Σχέδιο κατασκευής | |
| Διάσταση | |
| Ηλεκτρική σύνδεση και αντιστάθμιση |
|
|
| Συμβουλές παραγγελίας |
3Εάν το υπό δοκιμή μέσο είναι ασυμβίβαστο με το τσιπ και το υλικό στερέωσης (316L), θα πρέπει να παρέχονται ειδικές οδηγίες κατά την παραγγελία.
4Αποφύγετε να πιέζετε το εσωτερικό του αισθητήρα με τα χέρια ή με κοφτερά αντικείμενα για να αποφύγετε παραμόρφωση ή διάτρηση του διαφράγματος και βλάβη του πυρήνα.
5. Κρατήστε ανοιχτή την πύλη πίεσης του πυρήνα μετρητή στην ατμόσφαιρα για να αποφεύγεται η είσοδος νερού, υδρατμών ή διαβρωτικών μέσων στον θάλαμο αρνητικής πίεσης του πυρήνα μετρητή.
6Εάν κάποια καρφίτσα αλλάζει, ανατρέξτε στην ετικέτα στο πραγματικό καλώδιο πυρήνα.
