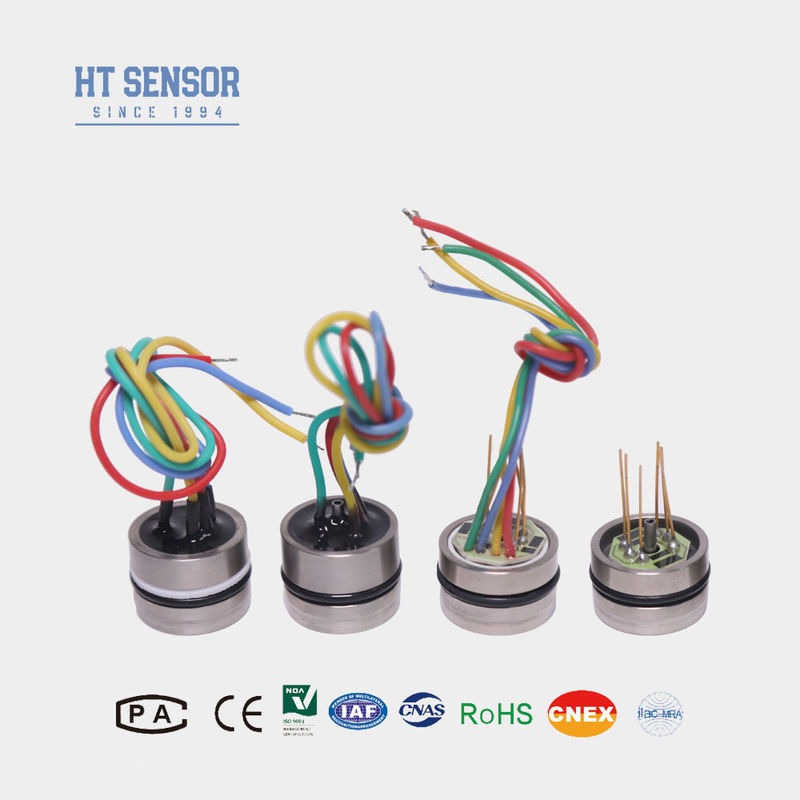

HT19V Διαχυόμενος ανιχνευτής πίεσης πυριτίου 5VDC Ανιχνευτής επιπέδου υγρού αέρα
Product Details
| Μοντέλο Αρ.: | HT19V | Τύπος νήματος: | Όχι |
|---|---|---|---|
| Τύπος καλωδίωσης: | Τέσσερα καλώδια | Μέσο μέτρησης: | Αέριο και υγρό |
| Σειρά: | 0-10KPA ~ 60MPa | Παραγωγή: | mV |
| Τύπος πίεσης: | Γ/Α/Σ | Προμήθεια: | 5-10VDC |
| Κώδικας Hs: | 9026209090 | Δυνατότητα προσφοράς: | 20000 τεμάχια/μήνα |
| Τύπος: | Αισθητήρας πίεσης πιεζοαπομείωσης | Υλικό: | Ανοξείδωτο ατσάλι |
| Προσαρμογή: | Διαθέσιμα OEM και ODM | ||
| Επισημαίνω |
Δέκτης πίεσης διάχυσης πυριτίου 5VDC,Ανιχνευτής πίεσης υγρής διάχυσης πυριτίου,Αισθητήρας επιπέδου υγρού αέρα 5VDC |
||
Product Description

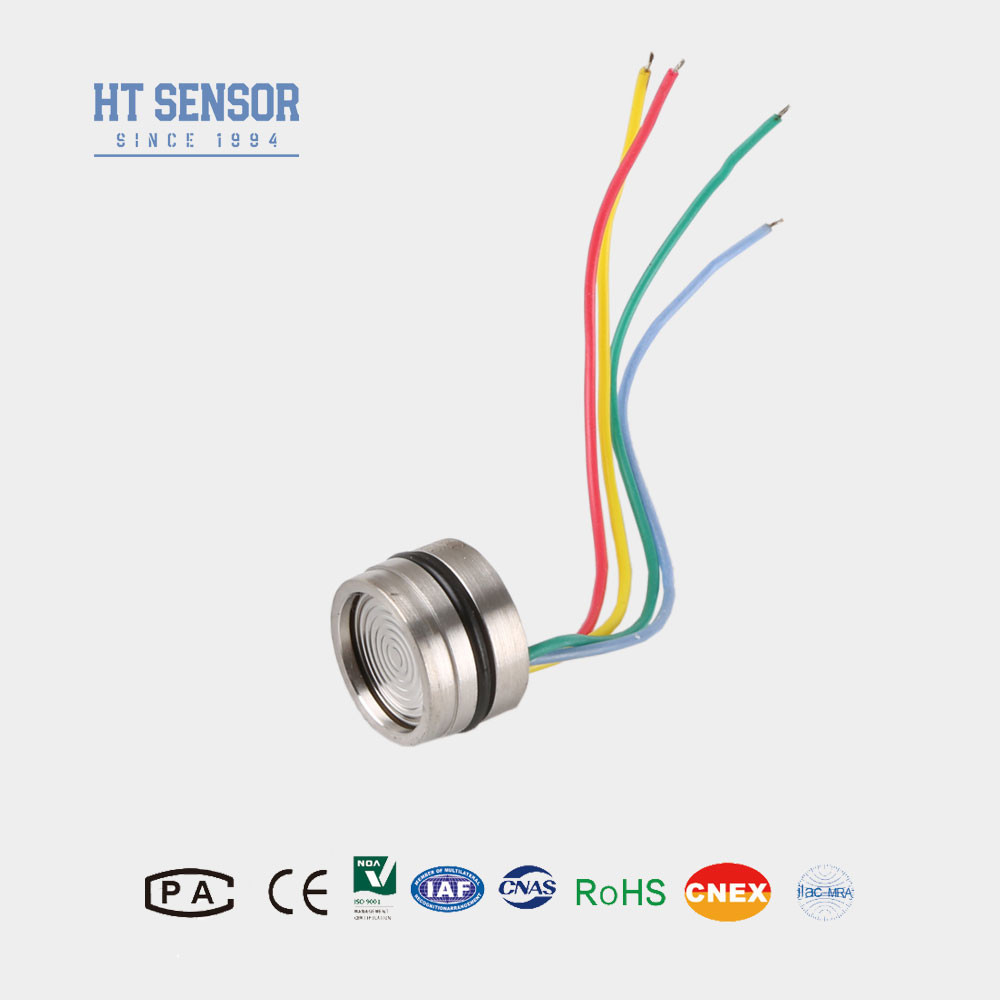

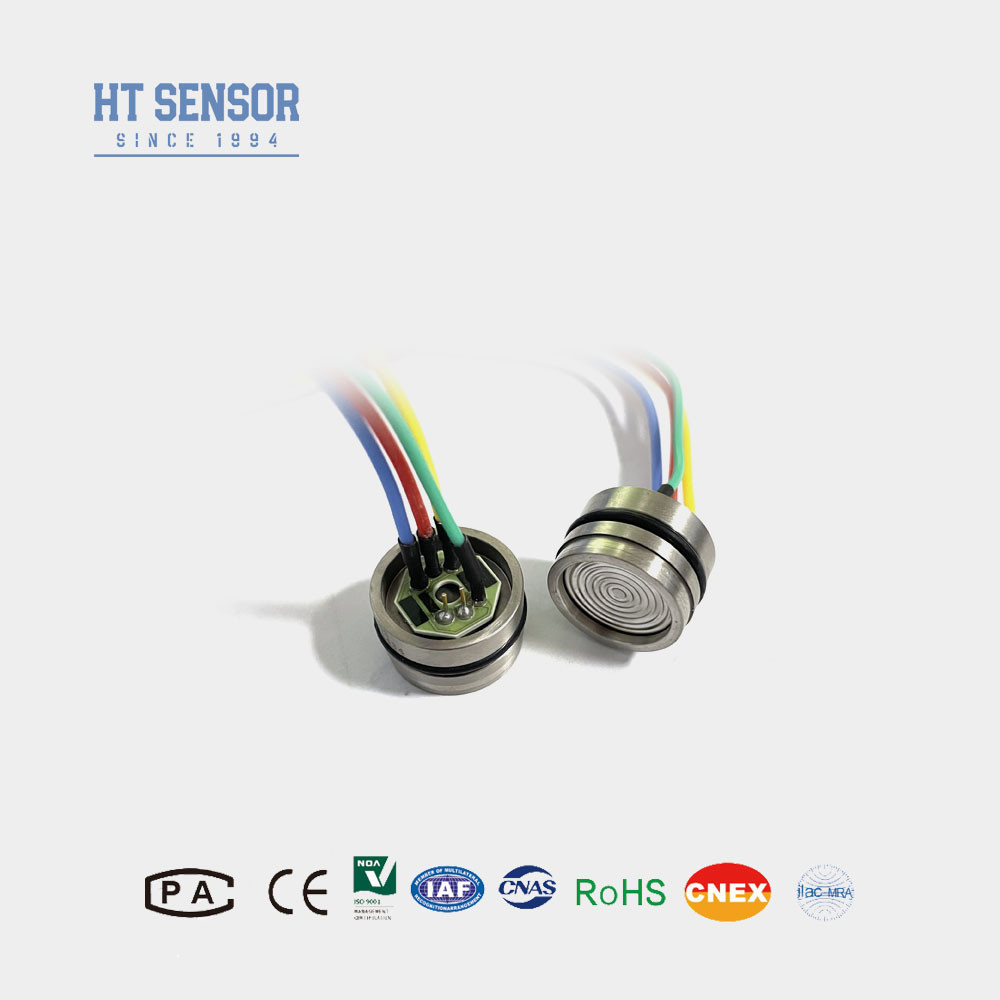

HT19V Αισθητήρας Πίεσης Πιεζοαντίστασης Πυριτίου 5VDC Αισθητήρας Στάθμης Υγρού Αέρα
HT19V Αισθητήρας Πίεσης Πιεζοαντίστασης Πυριτίου
Εισαγωγή του αισθητήρα πίεσης πυριτίου:
Το HT19V χρησιμοποιεί εξαιρετικά σταθερά στοιχεία διάχυσης πυριτίου, καθιστώντας το έναν αξιόπιστο αισθητήρα πίεσης πιεζοαντίστασης πυριτίου. Χρησιμοποιώντας μια διαχωριστική μεμβράνη και σιλικονούχο λάδι, ο αισθητήρας μπορεί να μετρήσει με ακρίβεια την πίεση υγρών και αερίων, παρέχοντας ακριβή αποτελέσματα. Η σταθερή παροχή τάσης αντισταθμίζει τη μετατόπιση θερμοκρασίας του προϊόντος, γεγονός που μειώνει σημαντικά την επίδραση των αλλαγών θερμοκρασίας. Η ευρεία εφαρμογή του σε αεροσυμπιεστές και συστήματα ψύξης το καθιστά πολύτιμο περιουσιακό στοιχείο σε διάφορες βιομηχανίες.
Χαρακτηριστικά Προϊόντοςτου αισθητήρα πίεσης πυριτίου:
1. Το κύκλωμα παχύ στρώματος χρησιμοποιείται για αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικής μετατόπισης.
2. Υψηλή αξιοπιστία, καλή σταθερότητα.
3. Σταθερή παροχή τάσης, η τυπική έξοδος.
Εφαρμογέςτου αισθητήρα πίεσης πυριτίου:
1. Κατάλληλο για τη μέτρηση της διαβρωτικής πίεσης αερίου και υγρού, συμβατό με ανοξείδωτο χάλυβα 316 l
2. Χρησιμοποιείται σε συστήματα ελέγχου διεργασιών για την παρακολούθηση και τον έλεγχο της πίεσης.
3. Συχνά χρησιμοποιείται στη μέτρηση πίεσης συστημάτων ψύξης και αεροσυμπιεστών.
Ηλεκτρική απόδοσητου αισθητήρα πίεσης πυριτίου:
1. Παροχή ρεύματος: ≤10VDC
2. Έξοδος κοινής λειτουργίας τάσης: 50% της εισόδου (τυπικό)
3. Εμπέδηση εισόδου: 4KΩ~20KΩ
4. Εμπέδηση εξόδου: 2.5KΩ~6KΩ
5. Ηλεκτρική σύνδεση: 100mm καλώδιο υψηλής θερμοκρασίας, καλώδιο κορδέλας
| Παράμετροι απόδοσηςτου αισθητήρα πίεσης πυριτίου:. | ||||||
| Εύρος μέτρησης | Gauge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | ||||
| Absolute(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | |||||
| Sealed(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| Typ | Max | Μονάδα | ||||
| Μη γραμμικότητα | ±0.15 | ±0.3 | %F.S | |||
| Επαναληψιμότητα | 0.05 | 0.1 | %F.S | |||
| Υστέρηση | 0.05 | 0.1 | %F.S | |||
| Έξοδος μηδενικής μετατόπισης | 0±1 | 0±2 | mV | |||
| Έξοδος πλήρους κλίμακας | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Μετατόπιση θερμοκρασίας μηδενικής μετατόπισης | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Μετατόπιση θερμοκρασίας πλήρους κλίμακας | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| Αντιστάθμιση θερμοκρασίας | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| Θερμοκρασία λειτουργίας | -20~80 | ºC | ||||
| Θερμοκρασία αποθήκευσης | -40~125 | ºC | ||||
| Επιτρεπόμενη υπερφόρτωση | Λάβετε τη μικρότερη τιμή μεταξύ 3 φορές της πλήρους κλίμακας ή 120MPa | |||||
| Πίεση ρήξης | 5X η πλήρης κλίμακα | |||||
| Μακροπρόθεσμη σταθερότητα | 0.2 % | F.S/Έτος | ||||
| Υλικό διαφράγματος | 316L | |||||
| Αντίσταση μόνωσης | ≥200MΩ 100VDC | |||||
| Δόνηση | Χωρίς αλλαγή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz | |||||
| Κλονισμός | 100g,11ms | |||||
| Χρόνος απόκρισης | ≤1ms | |||||
| Σφράγιση δακτυλίου O | Νιτριλικό καουτσούκ ή φθοριοκαουτσούκ | |||||
| Μέσο πλήρωσης | Σιλικονούχο λάδι | |||||
| Βάρος | ~28g | |||||
| Οι παράμετροι ελέγχονται υπό τις ακόλουθες συνθήκες: 10V @ 25ºC | ||||||
| Διάρθρωση περιγράμματοςτου αισθητήρα πίεσης πυριτίου | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Ηλεκτρική σύνδεση και αντιστάθμισητου αισθητήρα πίεσης πυριτίου |
|
|
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
| Ερωτήσεις και Απαντήσεις |
.
.
