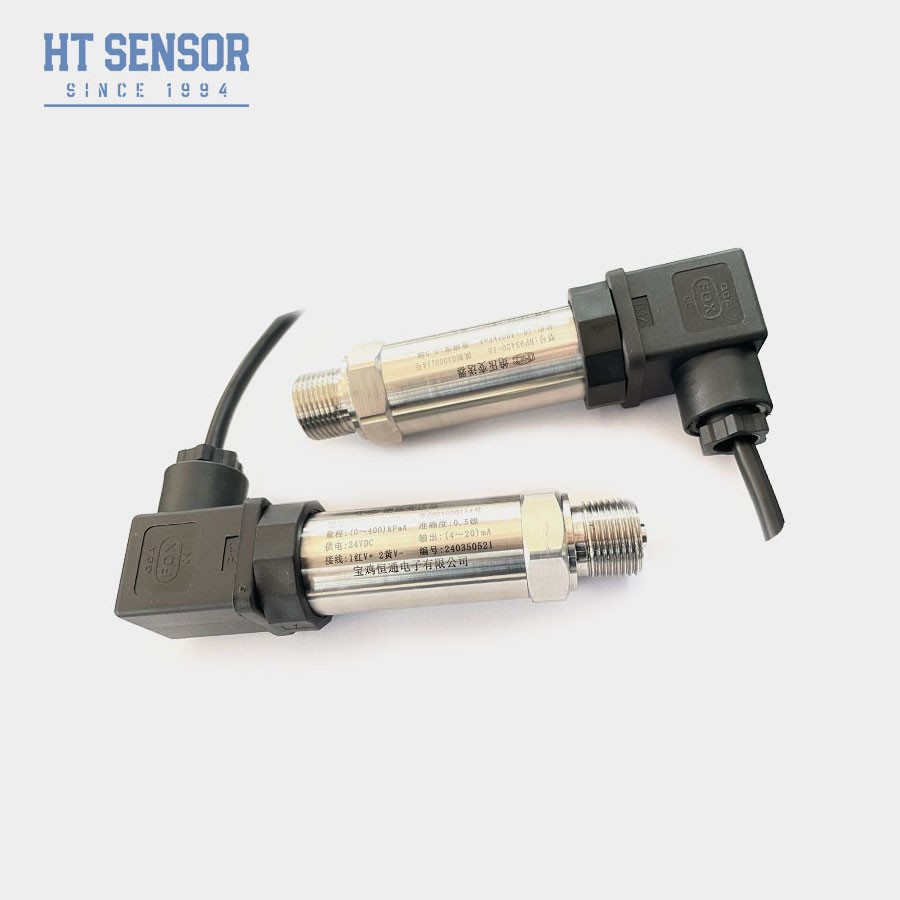

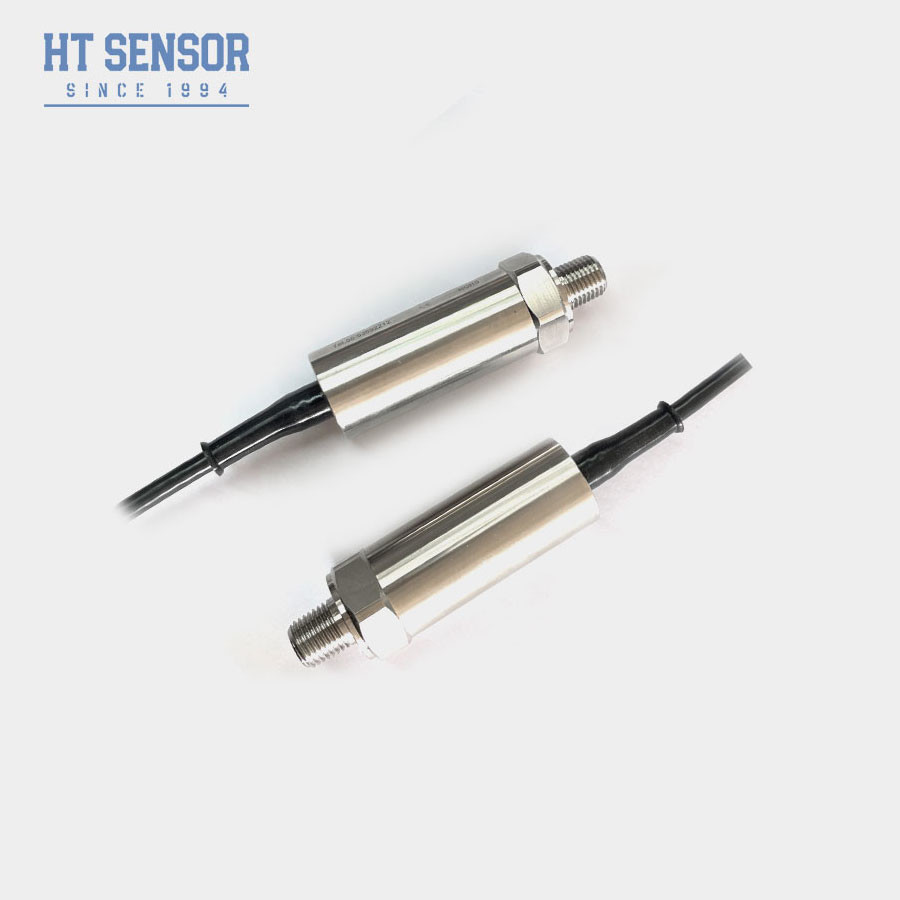

BP157 Υψηλής ακρίβειας αισθητήρας μεταφοράς πίεσης 4-20mA
Product Details
| Σχήμα αριθ.: | BP157 | Θερμοκρασία αποζημιώσεων: | -10~70℃ |
|---|---|---|---|
| Υλικό στέγασης: | 304 S.S. | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Κωδικός ΕΣ: | 9026201090 | Μέσο μέτρησης: | Αέριο ή υγρό |
| Αξία ακρίβειας: | 00,25%, 0,5% | Περιοχή πίεσης: | 0kpa~10kpa...20MPa |
| Αξιολόγηση ΙΠ: | Διάκριση IP65 | ||
| Επισημαίνω |
Αισθητήρας μεταφοράς πίεσης υψηλής ακρίβειας BP157,BP157 Αισθητήρας βιομηχανικής πίεσης,4-20mA BP157 αισθητήρας μεταφοράς πίεσης |
||
Product Description
BP157 Μεταδότης πίεσης
Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Ο αισθητήρας πομπός πίεσης BP157 χρησιμοποιεί έναν πυρήνα γεμάτο λάδι με ανθεκτική στην πίεση μεμονωμένη μεμβράνη πυρήνα πυριτίου της σειράς HT ως στοιχείο μέτρησης σήματος.Ο κύριος αισθητήρας πίεσης περιστρέφεται γύρω από τη χρήση της τεχνολογίας διάχυτου πυριτίου για τη μέτρηση των διακυμάνσεων πίεσης.που υποβάλλεται σε παραμόρφωση όταν υποβάλλεται σε αλλαγές πίεσηςΚαθώς η πίεση που ασκείται στο διάφραγμα ποικίλλει, η αντίστασή του αλλάζει επίσης ανάλογα.
Ο μηχανισμός λειτουργεί με βάση την πιεζοαποσταλτική επίδραση, όπου η ηλεκτρική αντίσταση του διαφράγματος πυριτίου αλλάζει αναλογικά με την εφαρμοζόμενη μηχανική πίεση ή πίεση.Όταν ασκείται πίεσηΗ πίεση αυτή, με τη σειρά της, αλλάζει την αντίσταση του πυριτίου, οδηγώντας σε αλλαγή του ηλεκτρικού σήματος που παράγεται από τον αισθητήρα.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
1Ευρύ εύρος μετρήσεων, δομή από ανοξείδωτο χάλυβα,
2Διαφορετικές μορφές διεπαφής πίεσης
3Διάρθρωση από ανοξείδωτο χάλυβα
4Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παράμετροι απόδοσης: | |
|---|---|
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Ex db IIC T6 Gb |
| Αξιολόγηση προστασίας | Διάκριση IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Παραδείγματα επιλογής: |
| Συμβουλές παραγγελίας: |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσουν ότι το προϊόν και η παροχή ρεύματος είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλεγεί μια σφραγίδα O-ring EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, άμεση δύναμη κρούσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες, ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας: | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
