27mm Rod Shape Pressure Transmitter Αισθητήρα Σίλικον Επιπέδου Αισθητήρα Μετασχηματιστή M12
Product Details
| Σχήμα αριθ.: | BP156-M | Υλικό στέγασης: | 316LS.S. ή 304S.S. |
|---|---|---|---|
| Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση | Εμπορικό σήμα: | HTαισθητήρας |
| Τύπος δομής: | Διαχυμένος αισθητήρας πίεσης πυριτίου | Μέσο μέτρησης: | Υγρά και αέρας |
| Περιοχή πίεσης: | 0kpa~10kpa...20MPa | Αξιολόγηση ΙΠ: | IP65 |
| Προσαρμογή: | OEM και ODM | Συνδετήρας: | M12 |
| Επισημαίνω |
Αισθητήρας μετατροπέα επιπέδου πυριτίου,Αισθητήρας μεταφοράς πίεσης σχήματος ράβδου,27 mm αισθητήρας μεταφοράς πίεσης |
||
Product Description

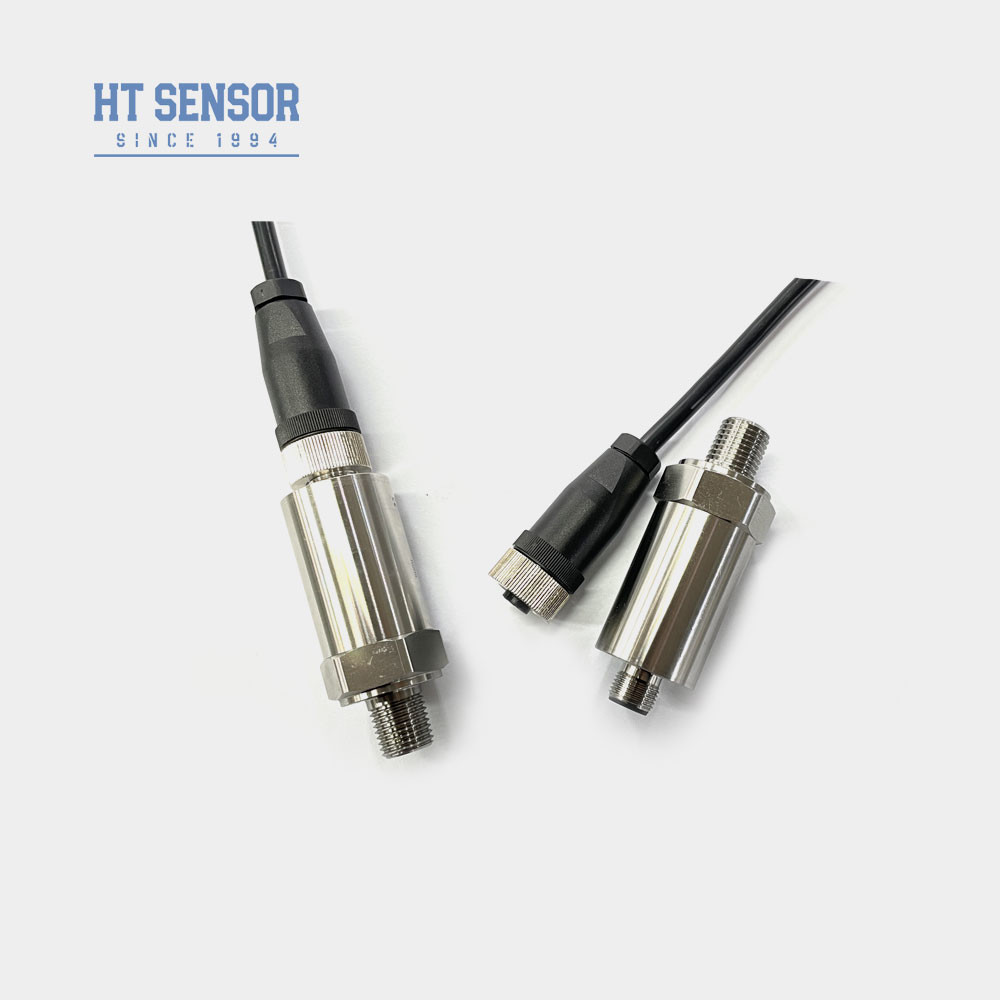

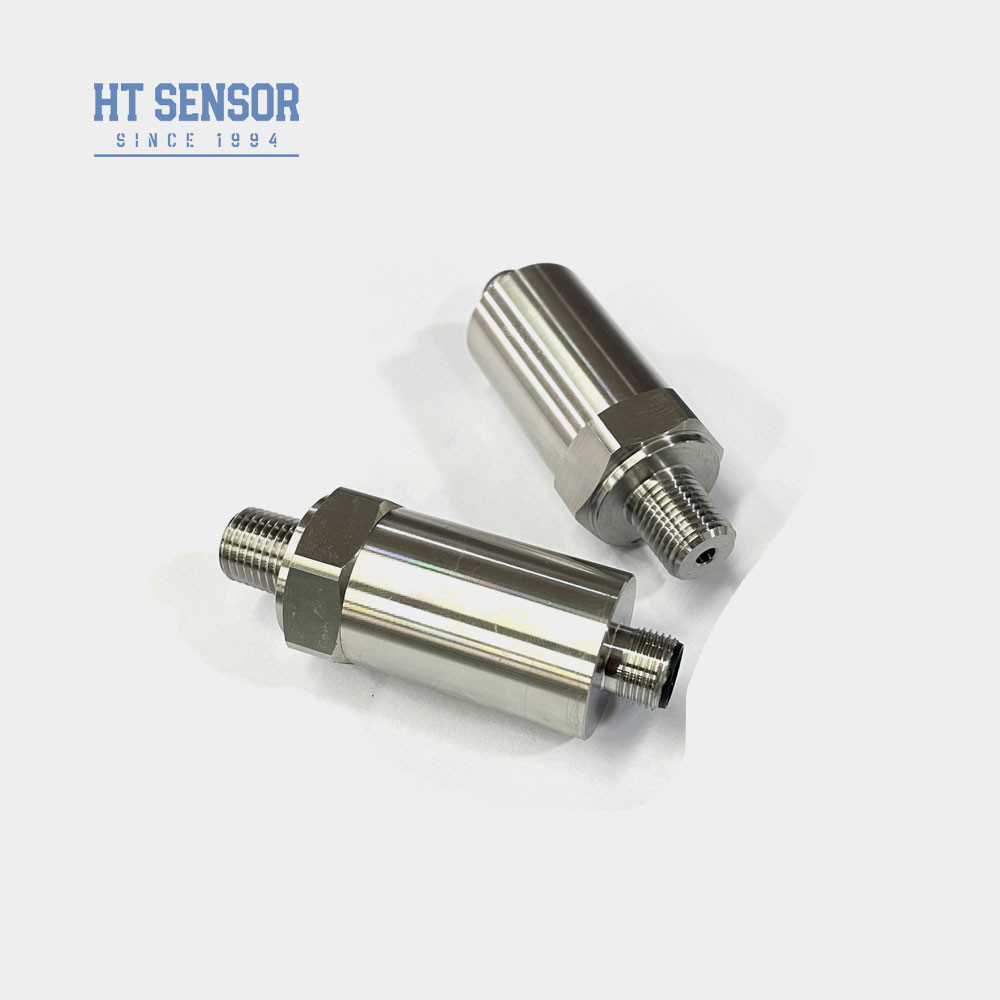

27mm Rod Shape Pressure Transmitter Sensor Αισθητήρας επιπέδου πυριτίου
Αισθητήρας μεταφοράς πίεσης BP156-M
Εισαγωγή μικρού αισθητήρα μεταφοράς πίεσης:
Μικροσκοπικός αισθητήρας πομπός πίεσης BP156-M που χρησιμοποιεί πιεζοαποσταλτικό αισθητήρα πίεσης, με απομονωμένο διάφραγμα από ανοξείδωτο χάλυβα ως στοιχείο ανίχνευσης σήματος, μετά από αυτόματη δοκιμήαντιστάθμιση λεπτής ρύθμισης λέιζερΤο κύκλωμα του ενισχυτή χρησιμοποιεί ένα περίβλημα από ανοξείδωτο χάλυβα για να μετατρέψει το σήμα του αισθητήρα σε ένα τυποποιημένο σήμα εξόδου.ευαισθησία και ποικιλίαΤα προϊόντα αυτά χρησιμοποιούνται ευρέως στον τομέα του πετρελαίου, της χημικής βιομηχανίας, της μεταλλουργίας, των σταθμών ηλεκτροπαραγωγής, της υδρολογίας και άλλων βιομηχανιών μέτρησης και ελέγχου της πίεσης.
Χαρακτηριστικά του προϊόντοςαπό αισθητήρα μικρής πίεσης μεταδότης:
1. Πεδίο θερμοκρασίας: -20 έως 85oC.
2. ευρύ εύρος θερμοκρασίας λειτουργίας -40~125oC·
3. Αισθητήρας πίεσης υψηλής απόδοσης·
4Διατίθενται διάφορες εξόδους 4~20mA/0.5~4.5V/1~5V/0~5V.
5. Μικρές διαστάσεις, διαστάσεις προσαρμόσιμες.
6. Σύνδεσμος M12·
7. OEM, ODM, εξυπηρέτηση προσαρμογής διαθέσιμη
Εφαρμογέςαπό αισθητήρα μικρής πίεσης μεταδότης:
1- Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου
| Παραμέτρους απόδοσης από αισθητήρα μικρής πίεσης μεταδότης: | |
|---|---|
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι σταθερά στη γη.
4. Καλώδιο Χωρίς καλώδιο από προεπιλογή. Τρία υλικά είναι διαθέσιμα εάν απαιτείται. Εάν δεν υπάρχουν ειδικές οδηγίες, μπορούν να χρησιμοποιηθούν υλικά καλωδίου πολυαιθυλενίου. Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, μπορείτε να χρησιμοποιήσετε ένα άλλο υλικό καλωδίου.Παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
5Σε περίπτωση ειδικών απαιτήσεων όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςαπό αισθητήρα μικρής πίεσης μεταδότης | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να καλύψουν συγκεκριμένες ανάγκες. Παρέχουμε υπηρεσίες OEM και ODM.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι ώστε να είμαστε πλήρως ικανοί να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και μετά την πώληση μας θα απαντήσει με τις ερωτήσεις σας σε 24 ώρες, η εξ αποστάσεως καθοδήγηση από το δίκτυο PC είναιΠάντα διαθέσιμη.
