Εισερχόμενα ψηφιακά μετρητά πίεσης Μηχανήματα μέτρησης και προβολής βιομηχανικών μετρητών πίεσης

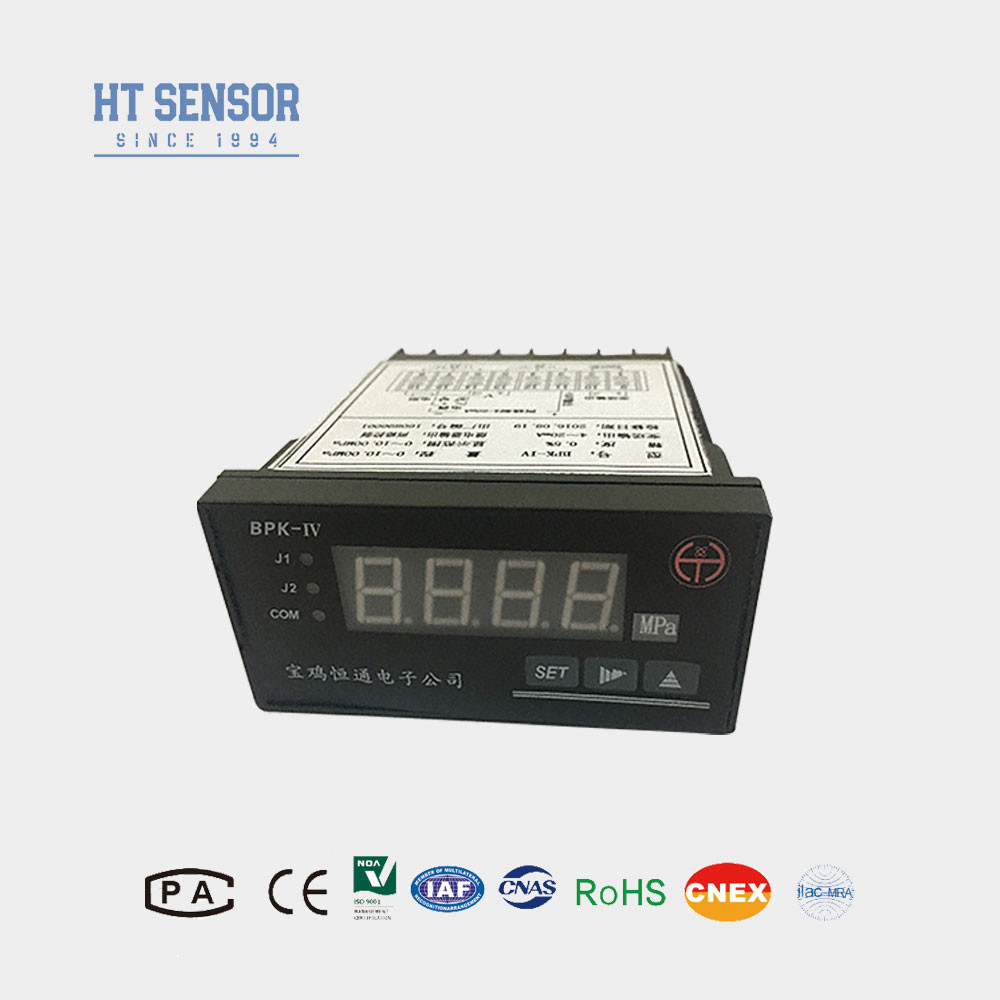

Δοκιμαστή πίεσης BPK-IV
Εισαγωγή:
Οι ελεγκτές της σειράς BPK-IV έχουν λειτουργίες οθόνης, ελέγχου και μετάδοσης και έχουν χρησιμοποιηθεί σε πολλά πεδία αυτόματου ελέγχου.
1Το εύρος προβολής μπορεί να βαθμολογηθεί για μη γραμμικά σήματα ή να ρυθμιστεί για γραμμικά σήματα.
2Η απομονωμένη έξοδος μετάδοσης είναι 12 bit ανάλυση.
3Δύο έξοδα αναμετάδοσης, μπορούν να ρυθμιστούν σε υψηλό/χαμηλό, υψηλό/υψηλό-υψηλό ή χαμηλό/χαμηλό τύπο δράσης συναγερμού.
Προδιαγραφές
1Η τάση τροφοδοσίας: 220VAC /24VDC(±10%)
2. θερμοκρασία περιβάλλοντος: 0~50oC, σχετική υγρασία: ≤ 85%
3. Εισερχόμενο σήμα, πεδίο απεικόνισης και σχετικές παραμέτρους: (βλέπε πίνακα 1)
Πίνακας 1
| Κωδικός σήματος εισόδου |
Σημείο εισόδου |
Πεδίο εμφάνισης |
Απόφαση |
Ακριβότητα |
Αντίσταση εισόδου |
| 00 |
T TC |
0 έως 400 oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 01 |
R ΤC |
0~1600oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 04 |
Β ΤC |
350 έως 1800 oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 05 |
S ΤC |
0~1600oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 07 |
Ε ΤC |
0~900 oC |
1oC |
00,2% |
100 χιλιάρικα. |
| 08 |
ΕΤΠ Pt100 |
-200 ~ 600 °C |
0.1oC |
00,2% |
(0,2mA) |
| 09 |
Cu50 RTD |
-50,0 έως 150,0 oC |
0.1oC |
00,2% |
(0,2mA) |
| 10 |
0~375Ω πίεση από απόσταση |
Το χαμηλό και το υψηλό όριο εμβέλειας μπορεί να οριστεί από το -1999 έως το 9999 |
Το πεδίο οθόνης είναι συνεχές από -1999 έως 9999 χρησιμοποιώντας δείγμα 16bit A/D |
00,2% |
(0,2mA) |
| 11 |
0~75mV διαχωριστής ρεύματος |
00,1% |
100 χιλιάρικα. |
| 12 |
0 ~ 30mV |
00,1% |
100 χιλιάρικα. |
| 13 |
0~5V τυποποιημένο σήμα |
00,1% |
100 χιλιάρικα. |
| 14 |
1~5V τυποποιημένο σήμα |
00,1% |
100 χιλιάρικα. |
| 15 |
0~10V τυποποιημένο σήμα |
00,1% |
100 χιλιάρικα. |
| 16 |
0~10 mA τυπικό σήμα |
00,1% |
20Ω |
| 17 |
0~20 mA τυπικό σήμα |
00,1% |
20Ω |
| 18 |
Τυπικό σήμα 4~20 mA |
00,1% |
20Ω |
4.Αναλογική ισχύς εξόδου και σχετικές παραμέτρους: (βλέπε πίνακα 2)
Πίνακας 2
| Μεταβίβαση σήματος εξόδου |
Τρέχουσα ισχύς |
Πεδίο διαβίβασης |
Απομονωμένη τάση |
Μαξ. Μαξ.
Αποφάσεις |
Ακριβότητα |
Δυνατότητα φόρτωσης |
Τεχνική συσκευή |
| 00 |
4 ~ 20 mA |
Διαβίβαση δεδομένων εντός του πεδίου εφαρμογής με τυπικό σήμα ρεύματος |
1500V |
12bit |
00,3% |
≤ 500Ω |
15V |
| 01 |
0 ~ 20mA |
Το προϊόν αυτό κατασκευάζεται μόνο σε σήματα ισχύος εξόδου 4 ~ 20mA ή 0 ~ 20mA.μπορεί να προσαρμοστεί από τον κατασκευαστή ή αυτοσυνδεδεμένη 250 ή 500 Ωμ αντίσταση για 1 ~ 5V ή 0 ~ 5V, 0 ~ 10V τάση και αντίσταση (σημείωση: η ακρίβεια της αντίστασης επηρεάζει άμεσα την ακρίβεια της τάσης εξόδου μετάδοσης).
5.Rη ικανότητα επαφής εξόδου: ((βλέπε πίνακα 3)
Πίνακας 3
| |
250V/120V |
120V/48V |
< 48V |
Ζωή του ρελέ |
| Κλιματισμός |
Δ.Σ. |
Κλιματισμός |
Δ.Σ. |
Κλιματισμός |
Δ.Σ. |
>100000 φορές |
| Μέγιστο ρεύμα (αντίσταση φορτίου) |
3Α |
2Α |
4Α |
3Α |
5Α |
4Α |
| Μέγιστο ρεύμα (αναγωγικό φορτίο) |
0.3Α |
0.2Α |
0.4Α |
0.3Α |
0.5Α |
0.4Α |
6Ε.εξωτερική ισχύς DC24V/30mAΜπορεί να τροφοδοτήσει τον πομπό.
7. μελειτουργία αυτόματης αντιστάθμισης θερμοκρασίαςγιααισθητήρας θερμοσύνδεσης.
8. μελειτουργία προστασίας από αποσύνδεση.
| Σχήμα |
Διάσταση περίγραμμα |
Μέγεθος εξόδου οθόνης (mm) |
Σημείωση |

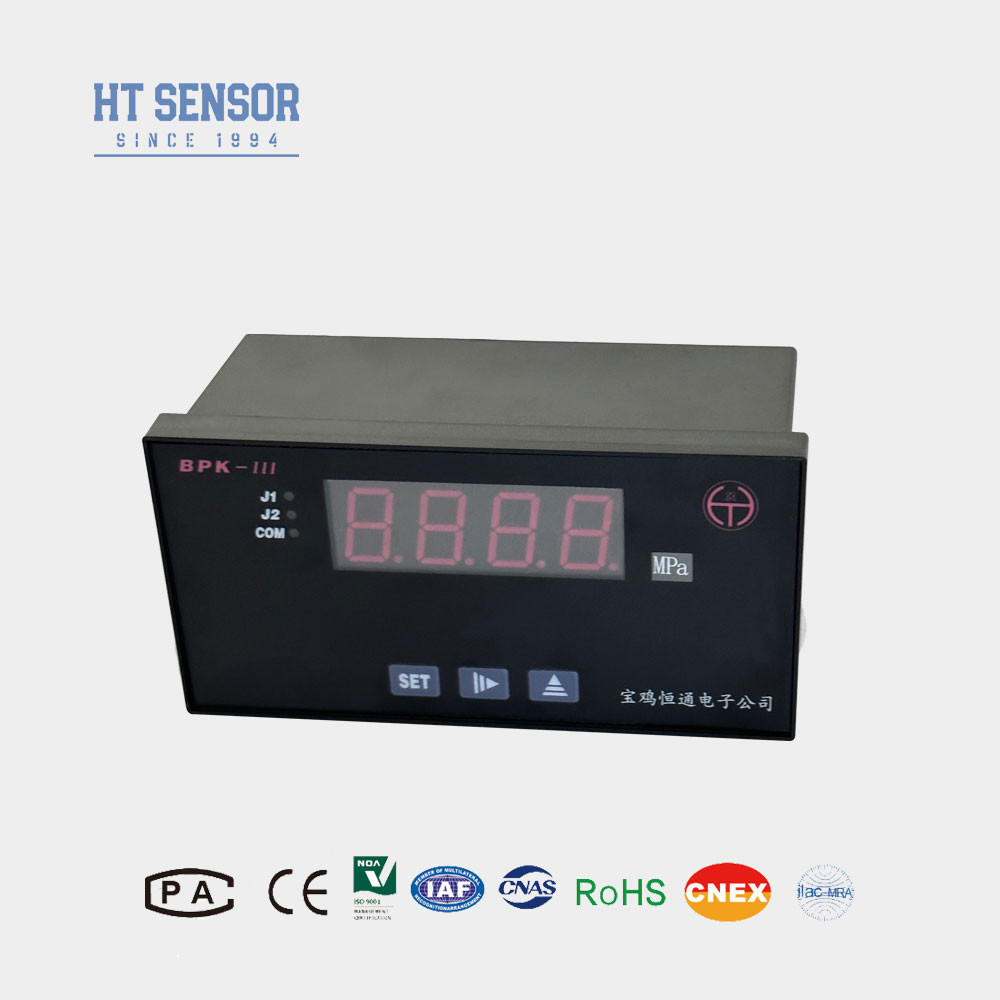

| BPK-IIIS1 |
160×80×80 ((Οριζόντια) |
152+0.8×76+0.7 |
|
| BPK-IV |
96×48×112 (οριζόντια) |
92+0.7×44+0.5 |
|

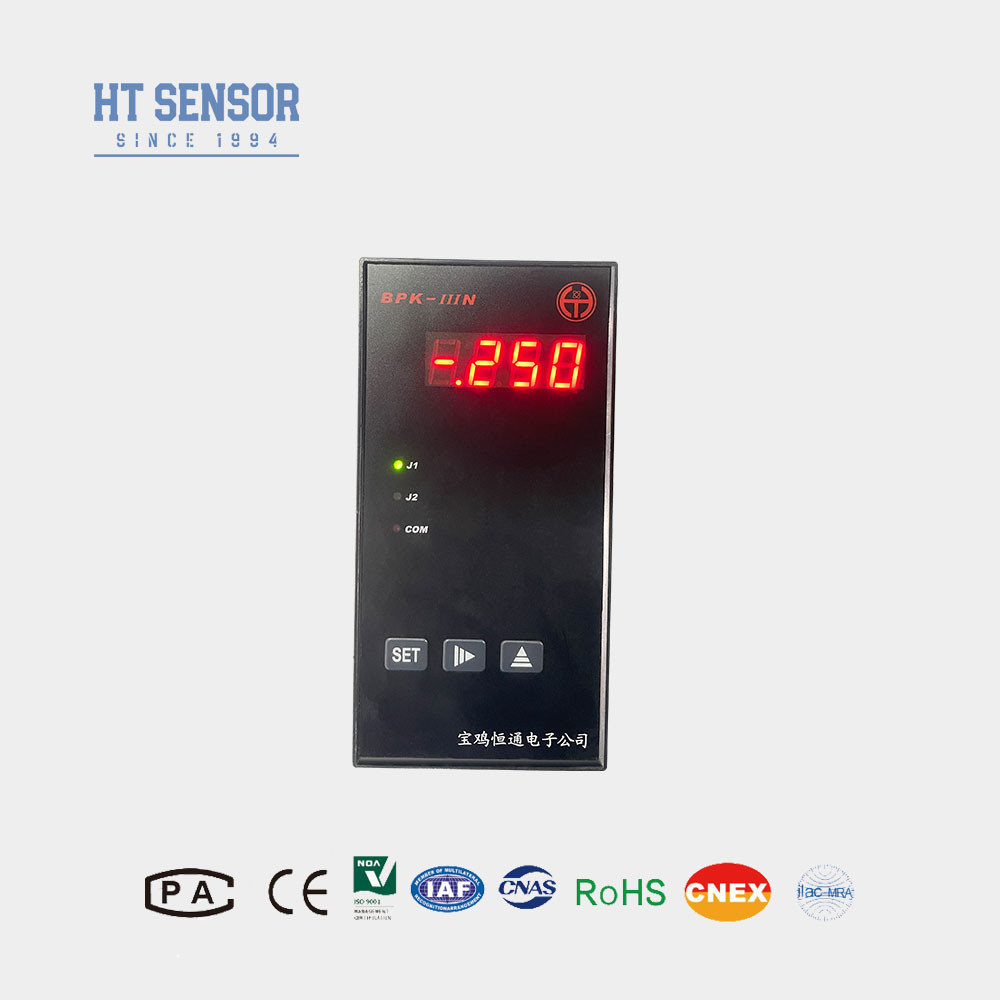

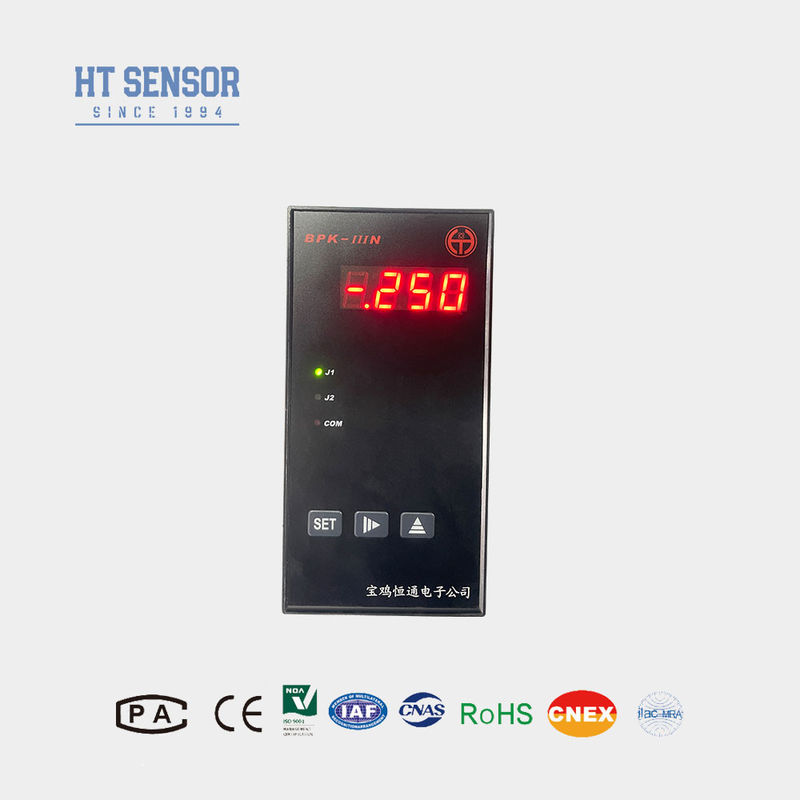

| ΒΡΚ-ΙΙΙΝ1 |
80×160×80 (κατά κάθετο) |
76+0.7×152+0.8 |
|
| ΒΡΚ-ΙΙΙΝ2 |
48×96×112 (κατά κάθετο) |
44+0.5×92+0.7 |
|
| BPK-IIIF1 |
96×96×112 τετράγωνο |
92+0.7×92+0.7 |
|
| BPK-IIIF2 |
48×48×108 τετράγωνο |
44+0.5×44+0.5 |
Με λαμπτήρα συναγερμού J2 χωρίς ρελέ J2 |
| BPK-IIIF3 |
72×72×112 |
67+0.7×67+0.7 |
|
