4-20mA αισθητήρας πίεσης διαφράγματος μεταδότης επίπεδης ταινίας μετατροπέας φλάντζης αισθητήρας πίεσης διαφράγματος
Product Details
| Σχήμα αριθ.: | BP93420-IQT | Προσαρμοσμένο: | OEM και ODM |
|---|---|---|---|
| Τύπος πίεσης: | Μετρητής, Απόλυτη, Σφραγισμένη πίεση | Πακέτο μεταφοράς: | Τυποποιημένη συσκευασία εξαγωγής με χαρτοκιβώτιο |
| Προδιαγραφές: | Αισθητήρας πίεσης πυριτίου | Κωδικός ΕΣ: | 9026201090 |
| Τύπος: | Επίπεδη συσκευή αποστολής σημάτων πίεσης διαφραγμάτων | βαθμός ακρίβειας: | 00,5% |
| Πεδίο πίεσης: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | εξόδου: | 4-20mA |
| Επισημαίνω |
Επίπεδος αισθητήρας πίεσης διαφραγμάτων ταινιών επίπεδος,4-20ma συσκευή αποστολής σημάτων πίεσης,4-20ma αισθητήρας πίεσης διαφράγματος |
||
Product Description

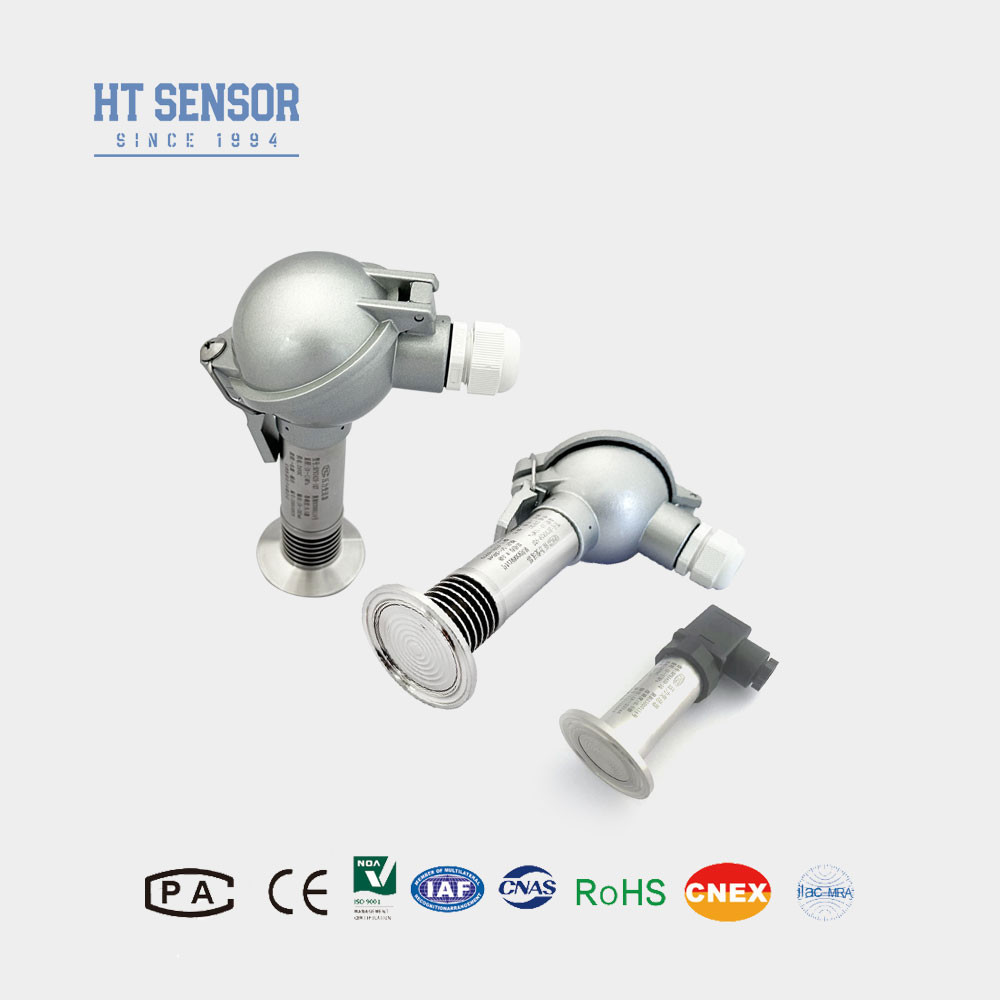

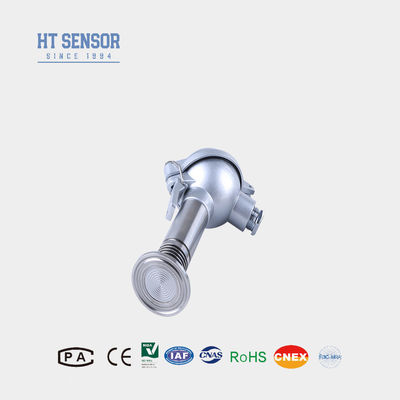

4-20mA Δέκτης πίεσης διαφράγματος μεταδότης πλάκας ταινίας
Δοκιμαστική συσκευή
Εισαγωγή αισθητήρα πίεσης διαφράγματος:
BP93420-IQT συμπαγές αισθητήρα πίεσης διαφράγματος, ολόκληρο το προϊόν μέσω της αυστηρής δοκιμής των διαφόρων έργων, σταθερή και αξιόπιστη απόδοση,το εκτεθειμένο μεγάλο διάφραγμα μπορεί να αποτρέψει αποτελεσματικά το μπλοκάρισμα τρύπας πίεσης που προκαλείται από την κρυσταλλοποίηση του μέσου. Καθαρό και υγιεινό, χρησιμοποιείται ευρέως στη βιομηχανία τροφίμων και άλλων υπηρεσιών υγείας. Το ελαστομερές αισθητήρα πίεσης επίπεδης μεμβράνης υιοθετεί εισαγόμενα υλικά, τεχνολογία απομόνωσης διαφράγματος,και η δοκιμαστική κεφαλή δεν έχει τρύπα αισθητήρα πίεσης.Μη ιξώδες μέσο κατά τη διάρκεια της μέτρησης.Η ολοκληρωμένη κατασκευή είναι κατάλληλη για τη μέτρηση της πίεσης και τον έλεγχο χημικών επιχρίσεων, χρώματος, λάσπης, άσφαλτος,Ακατέργαστο πετρέλαιο και άλλα ιξώδη μέσα.
| Παραμέτρους απόδοσηςγια ανιχνευτές πίεσης διαφράγματος: | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ 0,1%FS |
| Υστερέση | ≤ 0,1%FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC (προσαρμόζεται) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,3kg |
Χαρακτηριστικά του προϊόντοςγια ανιχνευτές πίεσης διαφράγματος:
1- ευρύ φάσμα μετρήσεων, διάφορες επιλογές διεπαφής πίεσης
2Διαφορετικές επιλογές σήματος εξόδου
3. Ρυθμίσιμο μηδέν και πλήρη κλίμακα
4. Υψηλή ακρίβεια, πολλαπλές στειρές συνδέσεις διαδικασίας
Εφαρμογέςγια ανιχνευτές πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L
2Ιατρικές, βιοφαρμακευτικές και υγιεινές βιομηχανίες τροφίμων για αποστειρωμένη επεξεργασία
3Χρησιμοποιείται στη χαρτοβιομηχανία και τη χημική βιομηχανία, καθώς και για τη μέτρηση του επιπέδου των λυμάτων και της πίεσης των δοχείων ποτών
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το μέσο είναι συμβατό με το σημείο επαφής του προϊόντος που υποβάλλεται σε δοκιμή.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές οθόνες.
3Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι σταθερά στη γη.
4. Δεν υπάρχει καλώδιο από προεπιλογή, αν είναι απαραίτητο, υπάρχουν τρία υλικά για να επιλέξετε. Εκτός αν ορίζεται διαφορετικά, μπορεί να χρησιμοποιηθεί υλικό καλωδίου πολυαιθυλενίου.Παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
5Σε περίπτωση ειδικών απαιτήσεων όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίας αισθητήρα πίεσης διαφράγματος | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
Ερωτήσεις και απαντήσεις
Ε1:Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 29 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3: Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή. Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για να παραλάβετε,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
