Χένγκτονγκ OEM Μίνι DIN Αισθητήρας Δυνάμωσης Αισθητήρας Ηλεκτρονικής Μέτρησης
Product Details
| Σχήμα: | BP157 | Πεδίο: | -100kpa~0~10kpa~20Mpa |
|---|---|---|---|
| Αποδόσεις: | 4-20mA /0,5-4,5Vdc/0-10VDC | Μακροπρόθεσμη σταθερότητα: | +-0,2% Φ.Σ./έτος (τύπος) |
| Υλικό στέγασης: | 304 χάλυβας ακαθαρσίας | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Τύπος: | Μίνι μεταδότης πίεσης | Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου |
| Μέσο μέτρησης: | Αέριο και υγρό | Αξία ακρίβειας: | 00,5% |
| Προσαρμογή: | Available OED / ODM | ||
| Επισημαίνω |
Αισθητήρας μεταδότης πίεσης OEM,Μίνι αισθητήρας μεταφοράς πίεσης DIN,Ηλεκτρονικός αισθητήρας μέτρησης OEM |
||
Product Description
Χένγκτονγκ OEM Μίνι DIN Αισθητήρας Δυνάμωσης Αισθητήρας Ηλεκτρονικής Μέτρησης

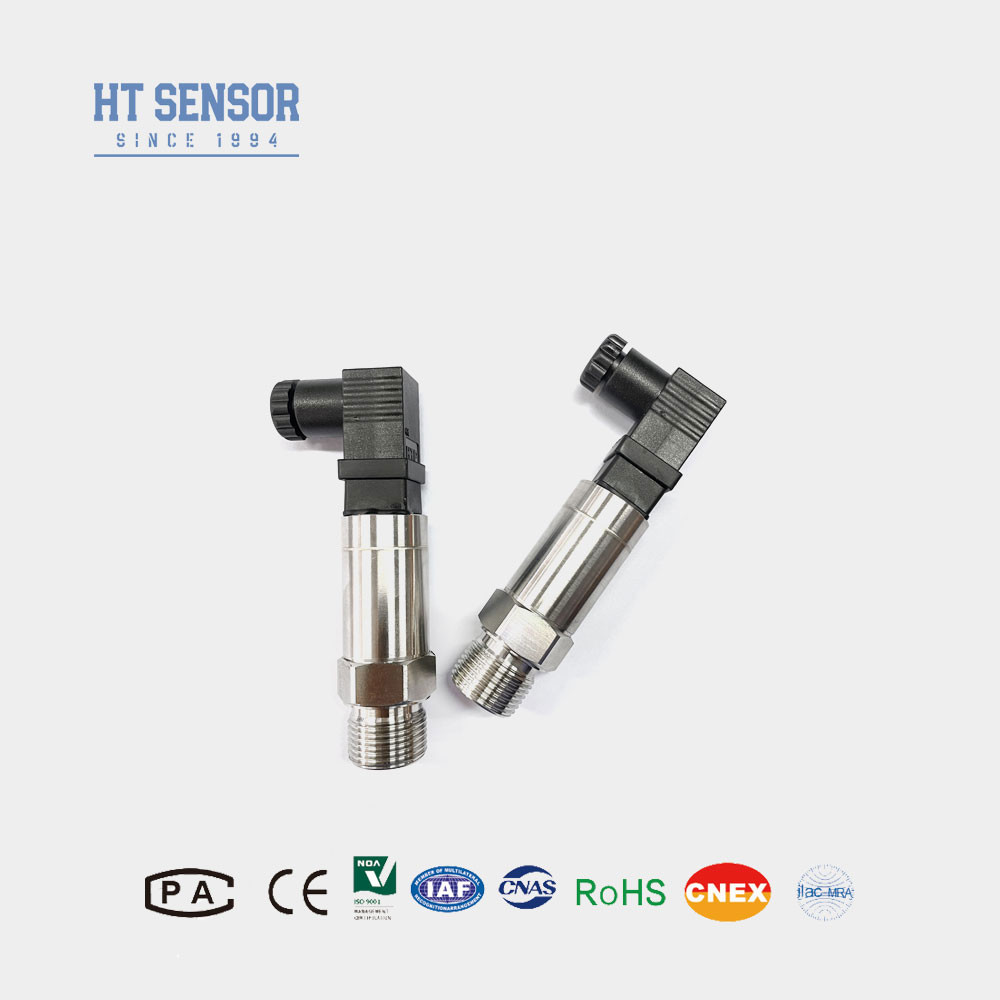

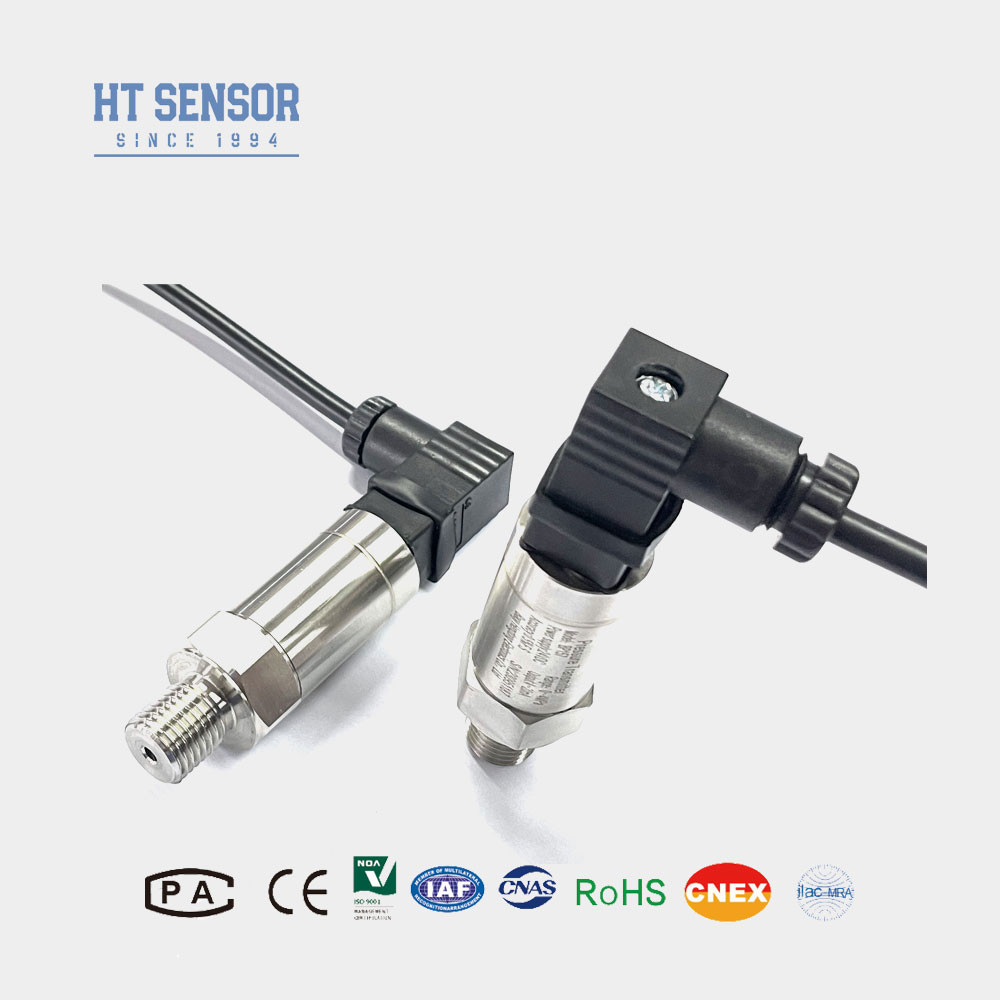

BP157 Μεταδότης πίεσης
Εισαγωγή μικρού αισθητήρα πίεσης DIN:
Ο πομπός αισθητήρα πίεσης BP157 χρησιμοποιεί αισθητήρες πίεσης πυριτίου διάχυσης HT ως στοιχεία μέτρησης σήματος.Το αυτο-αναπτυγμένο pcb μετατρέπει σήματα αισθητήρων σε πρότυπα σήματα εξόδου όπως 0.5-4.5VDC ή 4-20mA για εύκολη ανάγνωση και καταγραφή. Ηλεκτρική σύνδεση mini DIN, μικρού μεγέθους για να καλύψει τις περισσότερες ανάγκες πεδίου.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή πίεσης mini DIN:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3. μηδενικό και πλήρη κλίμακα ρυθμιζόμενο
4Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςμε ανιχνευτή πίεσης mini DIN:
1- Μη διαβρωτική μέτρηση πίεσης αερίου και υγρού, το διάφραγμα είναι κατασκευασμένο από ανοξείδωτο χάλυβα 316L, το μέσο δοκιμής είναι συμβατό με ανοξείδωτο χάλυβα 316L.
2Εφαρμογές στη ναυτιλιακή και αεροπορική βιομηχανία.
3Χρησιμοποιείται σε βιομηχανικές διεργασίες πεδίου, όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ενέργειας και υδρολογία.
4Για τα υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης mini DIN: | |
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Τεχνολογική μετατόπιση | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Παραδείγματα επιλογήςμε ανιχνευτή πίεσης mini DIN |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το μέσο που πρόκειται να μετρηθεί είναι συμβατό με τα μέρη επαφής του προϊόντος.
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα EPDM.
6Το προεπιλεγμένο μήκος καλωδίου είναι 1,5m, διαθέσιμο σε τρία υλικά.Παρακαλούμε να το προσδιορίσετε στην σειρά.
7Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Γενικά ερωτήματα:
1Ε: Είστε εταιρεία εμπορίας;
Α: Είμαστε κατασκευαστής με 30ετή εμπειρία.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες. Προσφέρουμε υπηρεσίες OEM και ODM.
3Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης το μήνα, έτσι είμαστε σε καλή θέση να ανταποκριθούμε σε μεγάλες παραγγελίες.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να εξασφαλιστεί ομαλό πρόγραμμα παραγωγής και παράδοσης.
4Ε: Πόσος είναι ο γενικός κύκλος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για το τυποποιημένο μοντέλο.
5Ε: Συσκευή αποστολής
Α: Τα προϊόντα αποστέλλονται γενικά με διεθνή ταχυμεταφορά, συμπεριλαμβανομένων των προπληρωμένων μεταφορών UPS, FedEx, DHL και INT ή μπορούν να παραληφθούν χρησιμοποιώντας τον λογαριασμό αποστολής, την τυποποιημένη συσκευασία εξαγωγής,συμπεριλαμβανομένου του πιστοποιητικού ελέγχου.
6Ε: Επικοινωνήστε μαζί μας.
Α: Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων, για να λύσετε το πρόβλημα των τεχνικών και επιχειρηματικών προβλημάτων.
