Ελέγχου πίεσης με ηλεκτρονικό συνδετήρα M12 για δοκιμή πίεσης νερού και ελαίου
Product Details
| Σχήμα αριθ.: | BP156-M | Υλικό στέγασης: | 316LS.S. ή 304S.S. |
|---|---|---|---|
| Τύπος πίεσης: | Δείκτης/απόλυτη/σφραγισμένη πίεση | Εμπορικό σήμα: | HTαισθητήρας |
| Τύπος δομής: | Διαχυμένος αισθητήρας πίεσης πυριτίου | Μέσο μέτρησης: | Υγρά και αέρας |
| Περιοχή πίεσης: | 0kpa~10kpa...20MPa | Αποδόσεις: | 4-20mA /0,5-4,5Vdc |
| Προσαρμογή: | OEM και ODM | Συνδετήρας: | M12*1 |
| Επισημαίνω |
δοκιμή ελαίου Αισθητήρας μεταδότης πίεσης,Αισθητήρας μεταφοράς πίεσης νερού,Μ12 Αισθητήρας μετάδοσης πίεσης συνδετήρα |
||
Product Description
12 Ηλεκτρονικός αισθητήρας μετάδοσης πίεσης συνδέσμου για δοκιμή πίεσης νερού και πετρελαίου

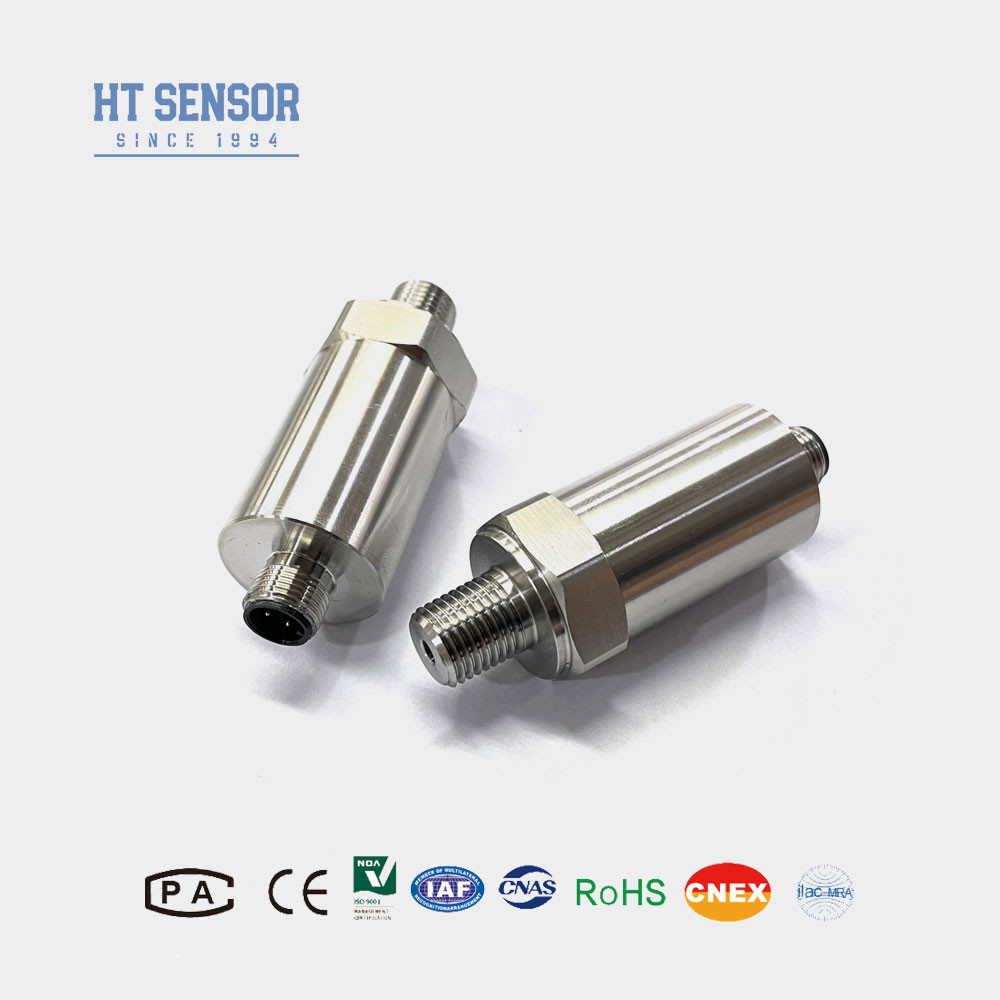

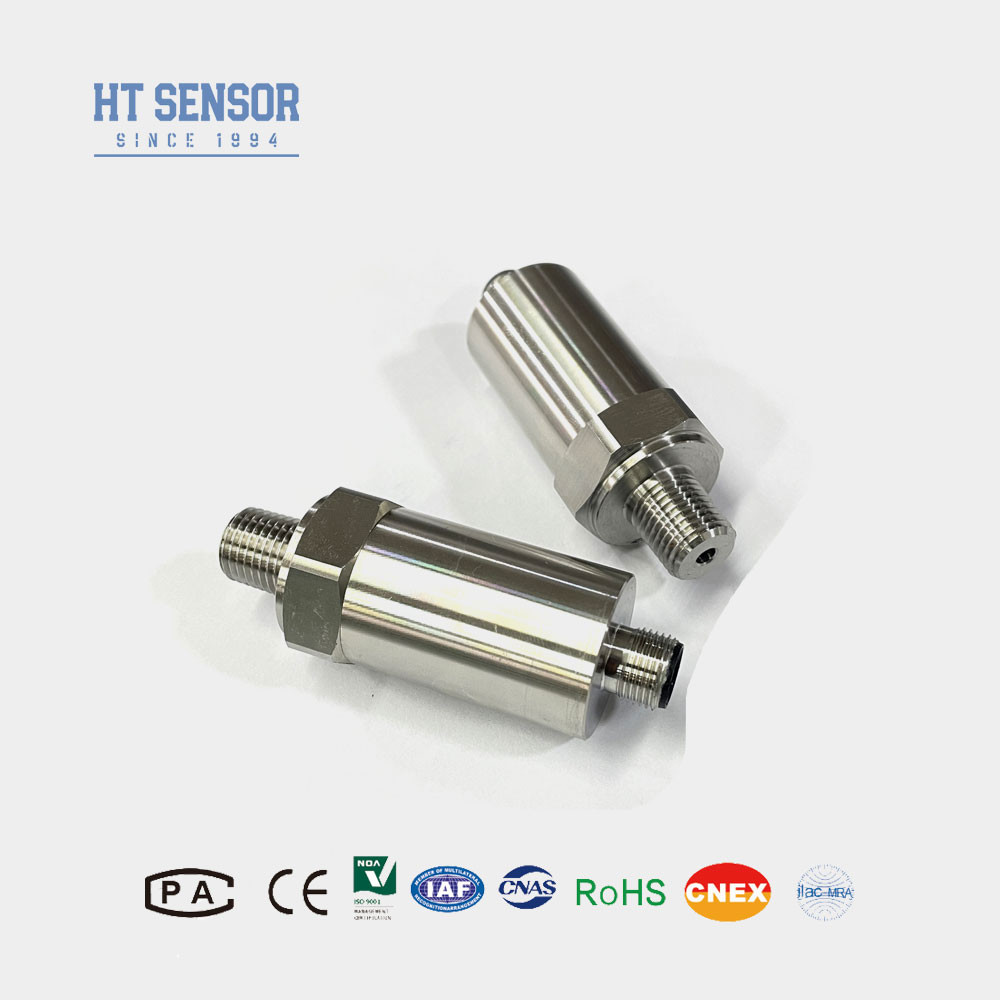

Αισθητήρας μεταφοράς πίεσης BP156-M
Εισαγωγή μικρού αισθητήρα μεταφοράς πίεσης:
Ο μικροσκοπικός αισθητήρας πομπός πίεσης BP156-M χρησιμοποιεί έναν πιεζοαποσταλτικό αισθητήρα πίεσης με απομονωμένο διάφραγμα από ανοξείδωτο χάλυβα ως στοιχείο ανίχνευσης σήματος.Μετά από αυτόματη δοκιμή και αντιστάθμιση λεπτής ρύθμισης με λέιζερΟ πομπός χαρακτηρίζεται από σταθερότητα, αξιοπιστία, εξαιρετική ευελιξία,ευαισθησίαΤα προϊόντα αυτά βρίσκουν ευρείες εφαρμογές σε βιομηχανίες όπως το πετρέλαιο, η χημική βιομηχανία, η μεταλλουργία, το σταθμό παραγωγής ηλεκτρικής ενέργειας, η υδρολογία για τη μέτρηση και τον έλεγχο της πίεσης.
Χαρακτηριστικά του προϊόντοςαπό αισθητήρα μικρής πίεσης μεταδότης:
1. Πεδίο θερμοκρασίας: -20 έως 85oC.
2. ευρύ εύρος θερμοκρασίας λειτουργίας -40~125oC·
3. Αισθητήρας πίεσης υψηλής απόδοσης·
4Διαφορετικές διαθέσιμες επιλογές εξόδου: 4~20mA/0.5~4.5V/1~5V/0~5V
5. Συγκινημένες διαστάσεις με διαθέσιμα προσαρμοζόμενα μεγέθη.
6Συμπεριλαμβανομένου του συνδέσμου M12·
7Παρέχονται υπηρεσίες OEM, ODM και προσαρμογής.
Εφαρμογέςαπό αισθητήρα μικρής πίεσης μεταδότης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με χρήση ανοξείδωτου χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης από αισθητήρα μικρής πίεσης μεταδότης: | |
|---|---|
| Πεδίο μέτρησης | 0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τύπου) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,05 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Παραδείγματα επιλογής |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακή οθόνη.
3Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε στην εγκατάσταση συσκευές προστασίας από κεραυνό και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι σταθερά στη γη.
4. Καλώδιο Χωρίς καλώδιο από προεπιλογή. Τρία υλικά είναι διαθέσιμα εάν απαιτείται. Εάν δεν υπάρχουν ειδικές οδηγίες, μπορούν να χρησιμοποιηθούν υλικά καλωδίου πολυαιθυλενίου. Εάν χρειάζεστε διαφορετικό υλικό καλωδίου, μπορείτε να χρησιμοποιήσετε ένα άλλο υλικό καλωδίου.Παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
5Σε περίπτωση ειδικών απαιτήσεων όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε μας και αναφέρετε στην παραγγελία.
| Οδηγός παραγγελίαςαπό αισθητήρα μικρής πίεσης μεταδότης | |||||||||
| BP15X | Αναλογικός πομπός πίεσης | ||||||||
| Κωδικός | Σχέδιο κατασκευής | ||||||||
| 5 | Πύλη Packard | 6 | Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα | ||||||
| 7 | Μίνι σύνδεσμος Hirschmann | 8 | Μεγάλος σύνδεσμος Hirschmann | ||||||
| Πεδίο μέτρησης | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης | ||||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | ||||||||
| Δ1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| Δ3 | Άλλα | ||||||||
| Κωδικός | Σήμα εξόδου | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Κωδικός | Σύνδεση πίεσης | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| Ε3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Άλλοι (π.χ. πλέγματα) | ||||||||
| Κωδικός | Ηλεκτρική σύνδεση | ||||||||
| Β1 | Χίρσμαν | ||||||||
| Β2 | PG7 | ||||||||
| Β3 | Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα | ||||||||
| Β4 | Άλλα | ||||||||
| Κωδικός | Τύπος πίεσης | ||||||||
| G | Πίεση μετρητή | ||||||||
| Α | Απόλυτη πίεση | ||||||||
| S | Σφραγισμένη πίεση αναφοράς | ||||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης;
Α: Υψηλή ακρίβεια, ανθεκτική, εξαιρετική απόδοση.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες. Προσφέρουμε υπηρεσίες OEM και ODM.
3Ποια είναι η παραγωγική σας ικανότητα;
Α: Η μονάδα παραγωγής μας μπορεί να παράγει έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε καλά εξοπλισμένοι για να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να εξασφαλιστεί ομαλό πρόγραμμα παραγωγής και παράδοσης.
4Ε: Ποιος είναι ο γενικός χρόνος προετοιμασίας;
Α: Τυπικό μοντέλο 5~8 εργάσιμες ημέρες.
5. Ε: Πώς είναι το προϊόν τιμολογείται; Υπάρχουν κάποια έκπτωση;
Α: Ανταγωνιστικές τιμές, έκπτωση για τις μεγάλες παραγγελίες ή μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η περίοδος εγγύησης του προϊόντος σας; Τι γίνεται με την υπηρεσία μετά την πώληση;
Α: Η περίοδος εγγύησης μας είναι 24 μήνες μετά την παράδοση, απαντήστε στην ερώτησή σας εντός 24 ωρών μετά την πώληση, απομακρυσμένη καθοδήγηση μέσω του δικτύου PC ανά πάσα στιγμή.
