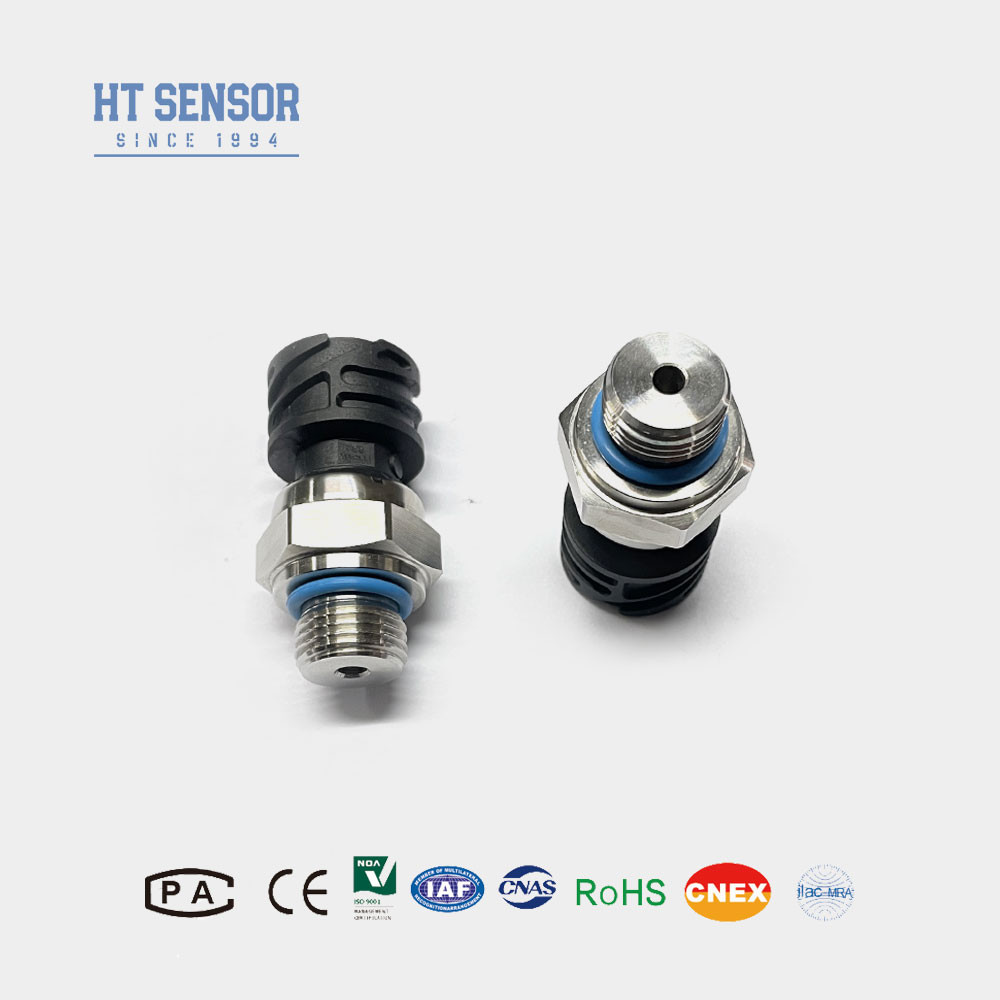

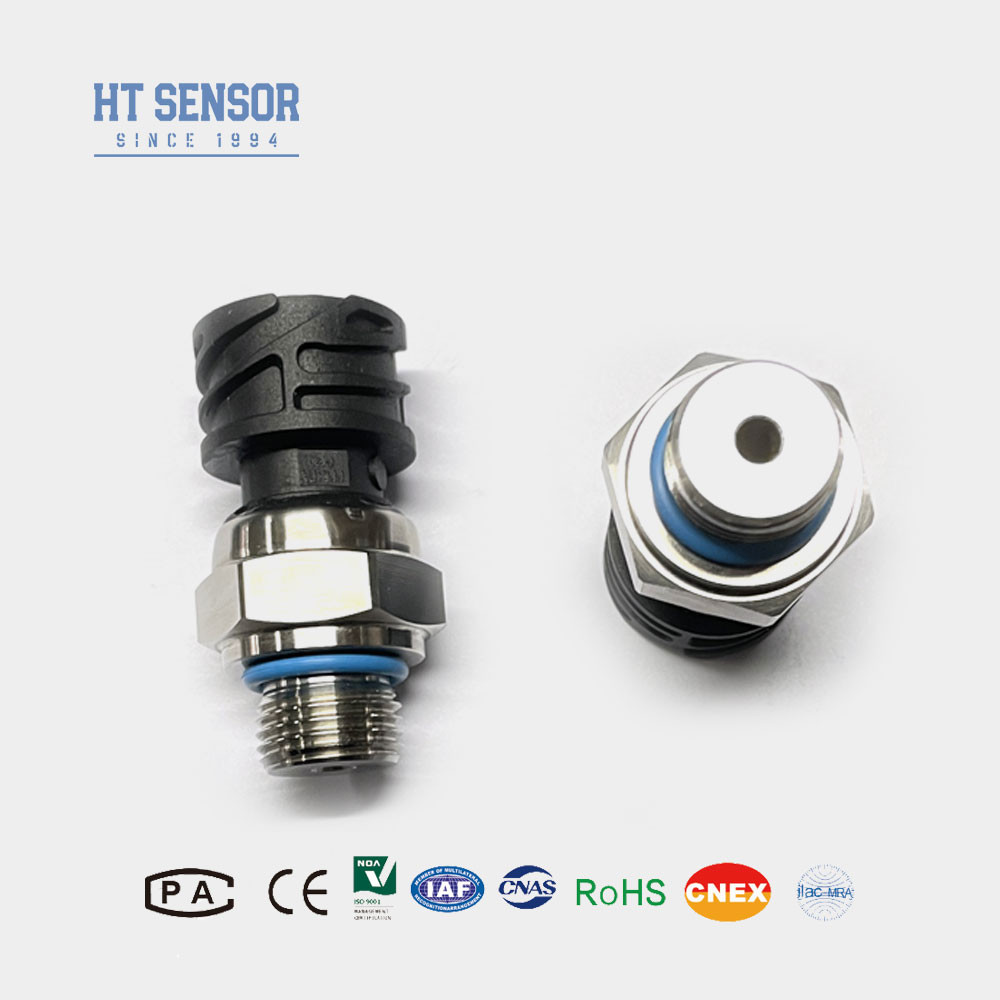

Εισαγωγή αισθητήρα μεταφοράς πίεσης:
Αισθητήρας μεταφοράς πίεσης BP155χρησιμοποιείται για τον έλεγχο της πίεσης του ελαίου του συστήματος πέδησης με τον ενισχυτή πίεσης του ελαίου.και το συναγερμό μη φυσιολογικής πίεσης λάδιΗ αλλαγή πίεσης ανιχνεύεται από το κεραμικό διάφραγμα και μετατρέπεται σε ηλεκτρικό σήμα για εξωτερική έξοδο.
Χαρακτηριστικά του προϊόντοςμε ανιχνευτή μεταφοράς πίεσης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
3Αλλαγές σε πλήρη κλίμακα.
4Υψηλή ακρίβεια, κατασκευή από ανοξείδωτο χάλυβα.
Εφαρμογέςμε ανιχνευτή μεταφοράς πίεσης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε βιομηχανικές διαδικασίες όπως πετρέλαιο, χημική, μεταλλουργία, παραγωγή ηλεκτρικής ενέργειας και υδρολογία.
4Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσης με ανιχνευτή μεταφοράς πίεσης: |
| Πεδίο μέτρησης |
0kPa ~ 200kPa...5MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 0.5 ~ 4.5V |
5VDC |
3 καλώδια |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το δοκιμαζόμενο μέσο είναι συμβατό με το σημείο επαφής του προϊόντος.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται να εγκαταστήσετε εγκαταστάσεις προστασίας από κεραυνό στην εγκατάσταση και να διασφαλίσετε ότι το προϊόν και η παροχή ενέργειας είναι σταθερά στη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20°C~ 250°C. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι χαμηλότερη από -20°C, θα πρέπει να επιλέγεται δαχτυλίδι σφράγισης τύπου EPDM O.
6. Κατά προεπιλογή, δεν υπάρχει καλώδιο και το άλλο άκρο του πλέγματος, εάν είναι απαραίτητο, υπάρχουν τρία υλικά για επιλογή. Εκτός αν ορίζεται διαφορετικά, μπορεί να χρησιμοποιηθεί υλικό καλωδίου πολυαιθυλενίου.Αν χρειάζεστε άλλο υλικό καλωδίου, παρακαλούμε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ειδικών απαιτήσεων, όπως ισχυρές δονήσεις, άμεση δύναμη πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοφωνικές παρεμβολές, ενημερώστε και αναφέρετε στην παραγγελία.

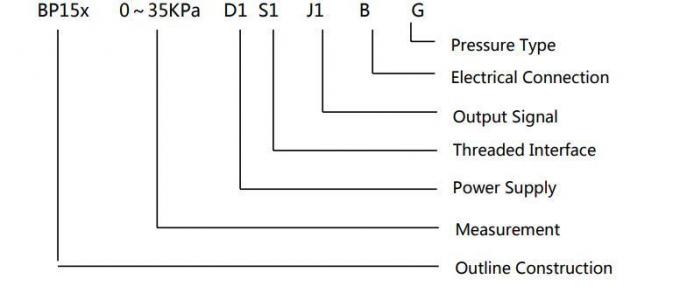

| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 200kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
S1 |
4~20mADC |
S5 |
0~20mADC |
S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |

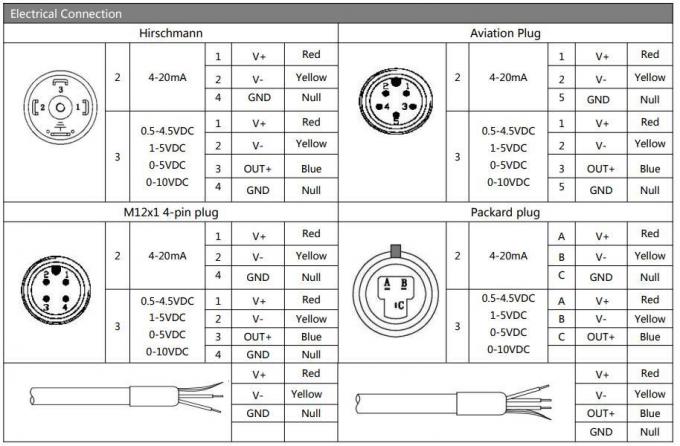

Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
Γενικές ερωτήσεις
1.Q: Πόσος χρόνος είναι η παράδοση;
-- Συνήθως εντός 3-10 ημερών
2Ε: Μπορώ να έχω ένα δείγμα;
- Φυσικά, επικοινωνήστε με τις πωλήσεις μας παρακαλώ.
3.Q: Ποια είναι η MOQ σας;
-- 1 τεμάχιο
4Ερώτηση: Τι γίνεται με τον χρόνο εγγύησης;
-- 12-18 μηνών
5Ε: Είστε κατασκευαστής;
- Ναι, κατασκευάζουμε εδώ και σχεδόν 30 χρόνια για αισθητήρες πίεσης και πομπούς.
6Ε: Πώς ελέγχετε την ποιότητά σας;
- Έχουμε σύστημα EPR. Ελέγχουμε από τα εξαρτήματα, τη διαδικασία, τις δοκιμές, την συσκευασία, τις επανα-δοκιμές.
7Ε: Έχετε αναφορά δοκιμής για κάθε προϊόν;
- Ναι, έχουμε αναφορά δοκιμής για κάθε προϊόν.
8. Q: Μπορείτε να προσαρμόσετε το προϊόν για εμάς σύμφωνα με τις απαιτούμενες προδιαγραφές μας;
- Ναι, είμαστε κατασκευαστής OEM, μπορούμε να προσαρμόσουμε τα προϊόντα σύμφωνα με τις απαιτούμενες προδιαγραφές σας.
Κάθε αισθητήρας θα δοκιμαστεί δύο φορές πριν φτάσει σε σας, μετά από αυτή την δοκιμή του αθλητισμού για την τρίτη φορά.
