Αισθητήρας μέτρησης πίεσης σε ασυνήθιστα μέσα και ειδικές περιπτώσεις Αισθητήρας μεταδότης πίεσης
Product Details
| Σχήμα: | BP93420-IQ | Δύναμη: | 5Vdc / 12-32Vdc |
|---|---|---|---|
| Υλικό στέγασης: | 316LS.S. ή 304S.S. | Τύπος πίεσης: | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Εμπορικό σήμα: | HTαισθητήρας | Καταγωγή: | Μπαότζι, Κίνα |
| Κωδικός ΕΣ: | 9026201090 | Τύπος: | Αισθητήρας μεταφοράς πίεσης διαφράγματος |
| Τύπος δομής: | Διαχυμένος μεταδότης πίεσης πυριτίου | Περιοχή πίεσης: | - 100kpa... 0kpa ~ 35kpa...3.5MPa |
| Επισημαίνω |
Αισθητήρας μέτρησης πίεσης για ειδικές περιπτώσεις,Αισθητήρας μέτρησης πίεσης μέσων,Αισθητήρας μεταδότης πίεσης για ειδικές περιπτώσεις |
||
Product Description
Αισθητήρας πίεσης Εφαρμογή Μέτρηση πίεσης σε ασυνήθιστα μέσα και ειδικές περιστάσεις Αισθητήρας μεταφοράς

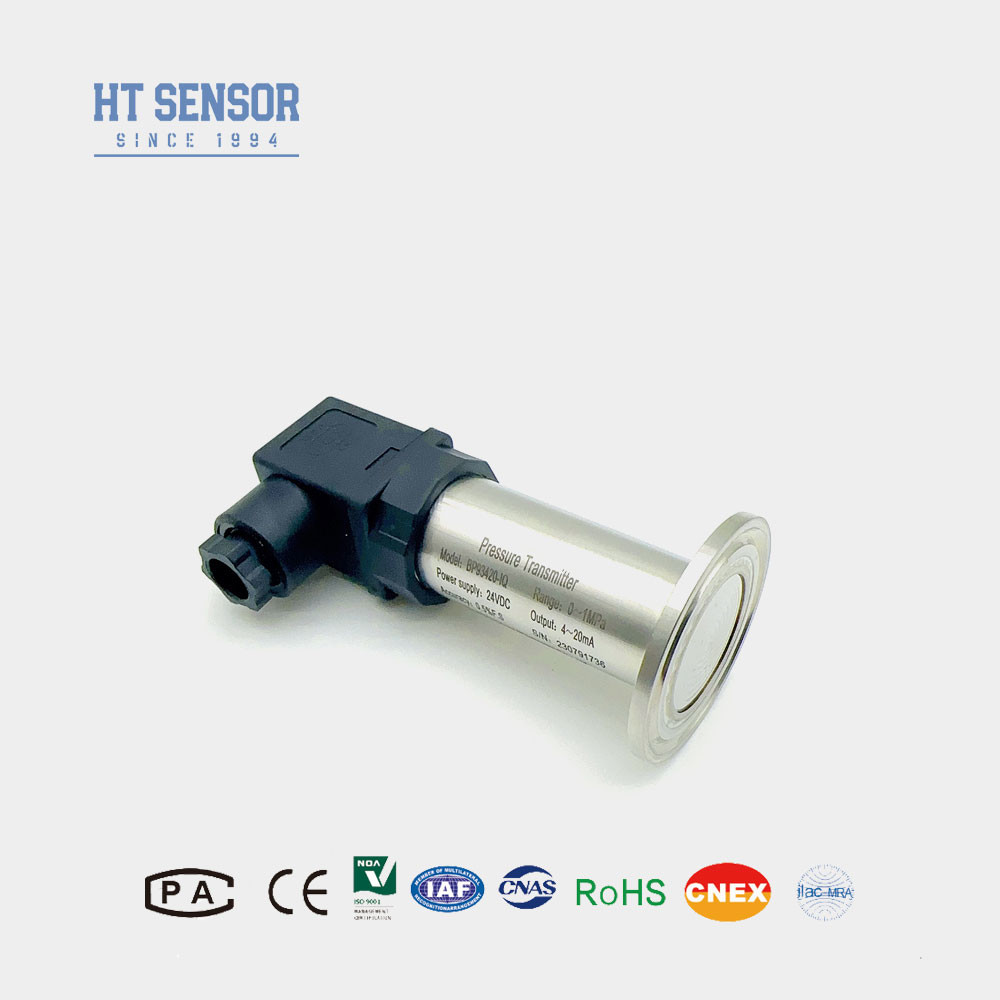

Αισθητήρας μεταδότης πίεσης BP93420-IQ
Εισαγωγή αισθητήρα πίεσης διαφραγμού:

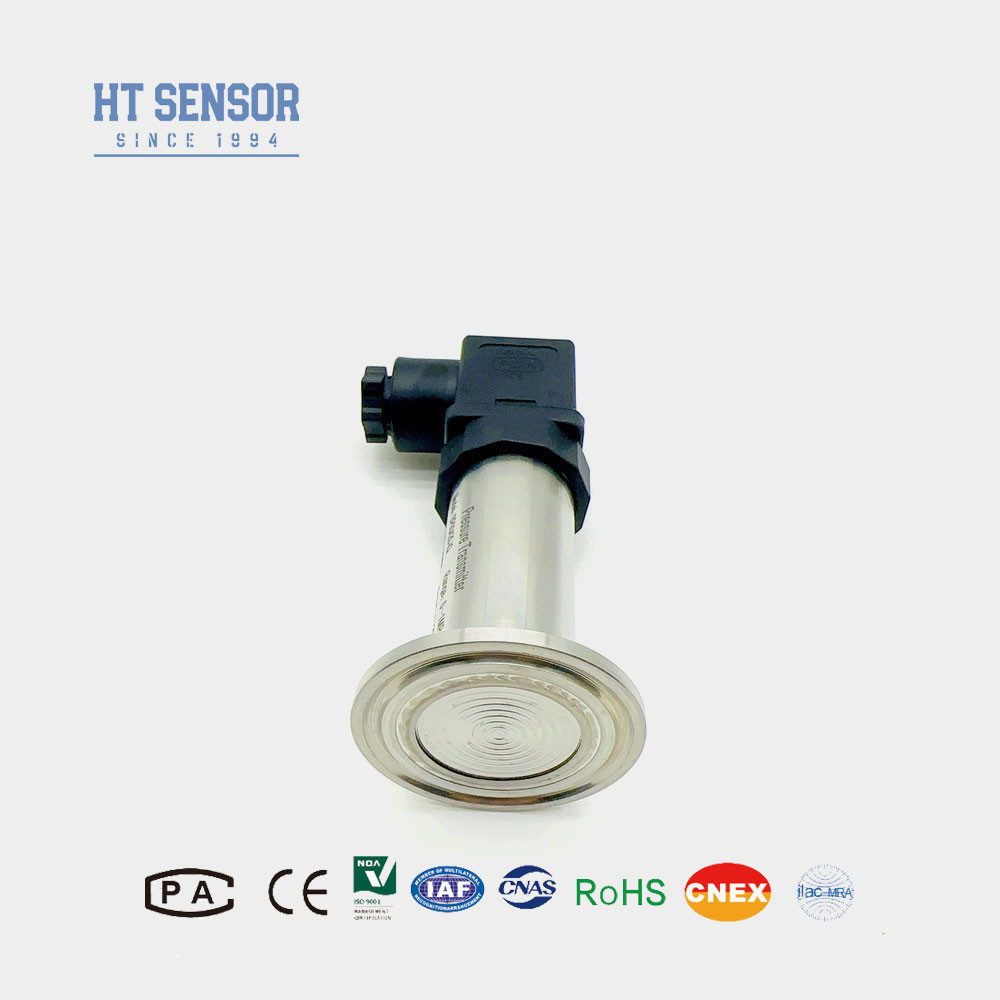

Ο αισθητήρας πίεσης διαφράγματος BP93420-IQ διαθέτει έναν αισθητήρα πίεσης τύπου επίπεδης ταινίας.Χρησιμοποιεί μια συγκολλημένη δομή διαφράγματος σφράγισης για να αποφευχθεί η άμεση επαφή μεταξύ του διαφράγματος μέτρησης και του υλικού σφράγισης του πομπού πίεσης, εξασφαλίζοντας την αξιόπιστη μέτρηση της πίεσης σε μη συμβατικά μέσα και σε ειδικές συνθήκες.Η συσκευή μονωτικής ταινίας σφράγισης συγκόλλησης προσφέρει διάφορες δομές σύνδεσης διαδικασίας και είναι κατάλληλη για τη μέτρηση υψηλής ιξώδους και κρυσταλλικών μέσωνΤα προϊόντα αυτά έχουν ευρείες εφαρμογές σε βιομηχανίες όπως τα τρόφιμα, η υγειονομική περίθαλψη και η παραγωγή χαρτιού.
Χαρακτηριστικά του προϊόντοςΔέκτη πίεσης διαφράγματος:
1Ευρύ εύρος μέτρησης, διεπαφή πίεσης σφραγίδας 50,4 mm.
2Πολλαπλές επιλογές σήματος εξόδου.
3Ρυθμίστε το μηδέν και την πλήρη κλίμακα.
4Υψηλή ακρίβεια, πολλαπλή ασηπτική σύνδεση.
Εφαρμογέςμε ανιχνευτή πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2Ιατρικές, βιοφαρμακευτικές και βιομηχανίες υγιεινής τροφίμων για αποστειρωτική επεξεργασία.
3Χρησιμοποιείται στη χαρτοβιομηχανία και τη χημική βιομηχανία, καθώς και για τη μέτρηση του επιπέδου των λυμάτων και της πίεσης των δοχείων ποτών Κατάλληλο για υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσηςμε ανιχνευτή πίεσης διαφράγματος | |
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα | ≤ 0,1%FS |
| Υστερέση | ≤ 0,1%FS |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Ετος (Τυπικό) ± 0,2% F.S./Ετος (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη | Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,3kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Συμβουλές παραγγελίας |
2Κατά την παραγγελία σας, παρακαλούμε να σημειώσετε ότι τα προϊόντα τύπου ανθεκτικού σε έκρηξη δεν περιλαμβάνουν κεφαλές ψηφιακής οθόνης.
3Όταν παραγγέλνονται πομποί με κεφαλή οθόνης LCD ή LED, η παροχή ενέργειας για τον πομπό δεν πρέπει να είναι χαμηλότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται στους χρήστες να εγκαταστήσουν εγκαταστάσεις προστασίας από κεραυνό επί τόπου και να διασφαλίσουν ότι το προϊόν και η παροχή ενέργειας είναι αξιόπιστα συνδεδεμένα με τη γη.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας του δαχτυλιδιού O από φθοριούχο καουτσούκ είναι -20oC έως 250oC. Όταν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20oC, είναι απαραίτητο να επιλέξετε σφραγίδα EPDM.
6.Το προϊόν δεν έχει καλώδιο από προεπιλογή, αν είναι απαραίτητο, μπορείτε να επικοινωνήσετε με το προσωπικό πωλήσεων, υπάρχουν τρία υλικά για να επιλέξετε.μπορούν να χρησιμοποιηθούν υλικά καλωδίων πολυαιθυλενίουΕάν χρειάζεστε διαφορετικά υλικά καλωδίων, παρακαλούμε να το αναφέρετε στο έντυπο παραγγελίας.
7Για ειδικές απαιτήσεις όπως ισχυρές δονήσεις, άμεση δύναμη αντίκτυπου, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε την εταιρεία μας και να τις προσδιορίσετε στην παραγγελία.
| Οδηγός παραγγελίας | ||||||||
| BP93420XX | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΒ | Γενικός μεταβιβαστής πίεσης | ΙΙΙ | Δείχνει μεταδότης πίεσης | |||||
| ΕΠ | Μεταδότης πίεσης αεροπορικής χρήσης ανθεκτικός σε κραδασμούς | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| ΑΝ | Πυροσβεστικός μεταβιβαστής πίεσης | ΙΙΙ/ΙΙΙ | Γενικός/οθόνη μεταδότης πίεσης | |||||
| IN | Κλιματισμός Ειδικός πομπός πίεσης | |||||||
| IC | Μεταδότης υψηλής πίεσης θερμοκρασίας | |||||||
| Δυναμικό IQ1/Δυναμικό IQ2 | Μεγάλο διάφραγμα / μεταβιβάστης υψηλής πίεσης υψηλής θερμοκρασίας | |||||||
| Πεδίο μέτρησης | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετικές επιδόσεις.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
