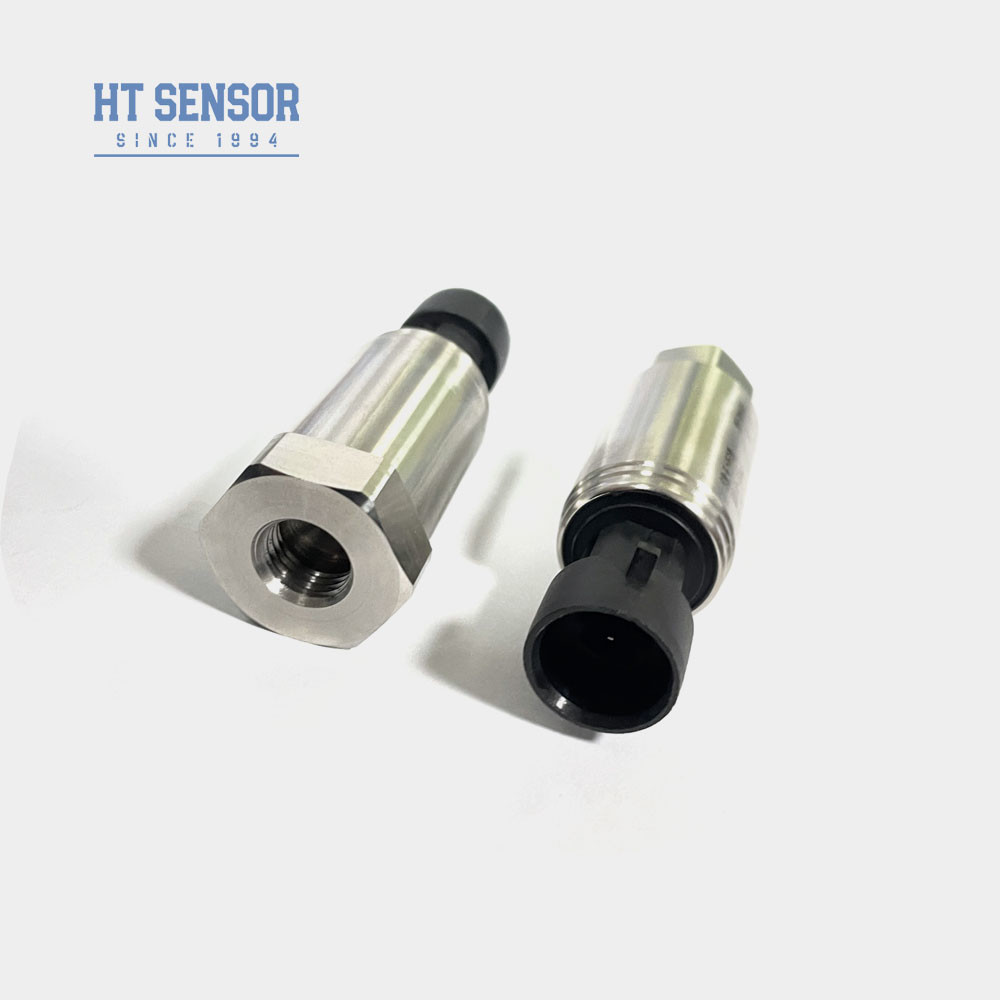

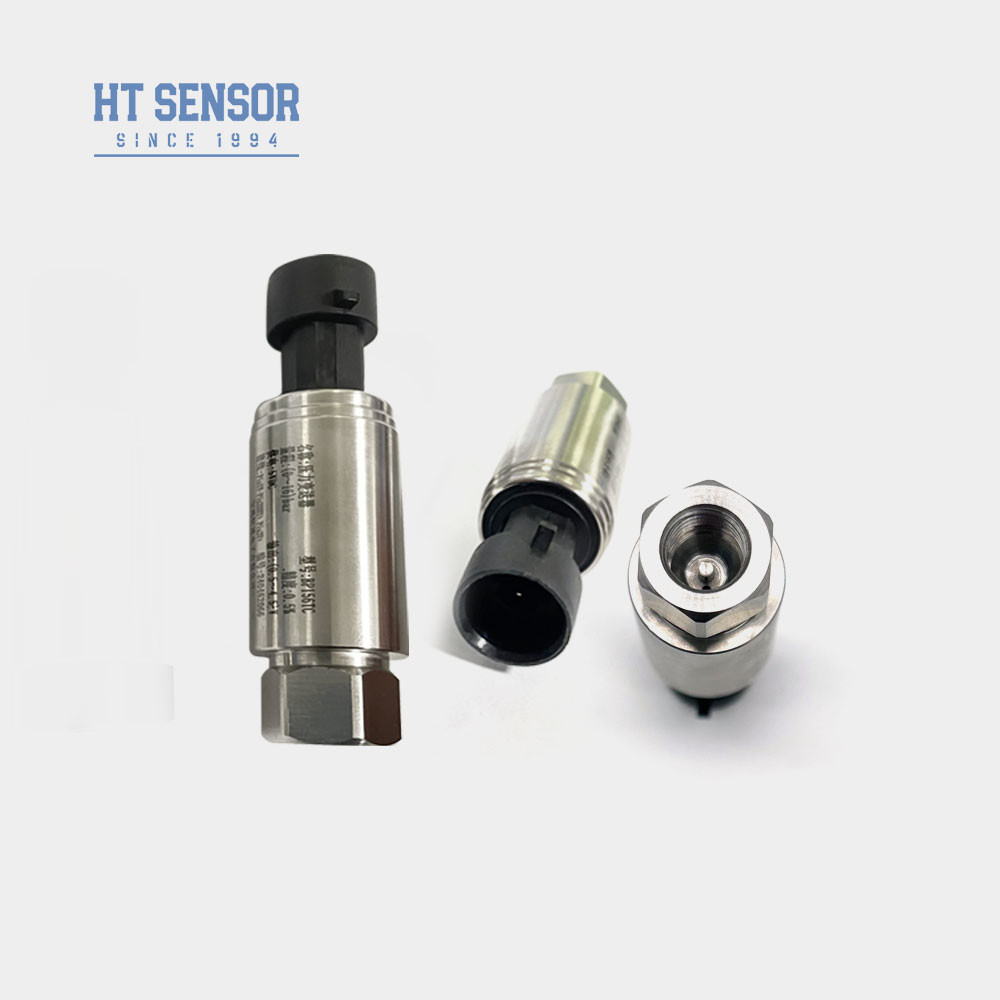

BP155 Αισθητήρας πίεσηςΔιαβιβαστής
Εισαγωγή βιομηχανικού αισθητήρα πίεσηςμεταδότης:
Ο μικρού μεγέθους βιομηχανικός αισθητήρας πίεσης BP155 είναι ένας οικονομικά αποδοτικός αισθητήρας πίεσης που κυκλοφόρησε από την εταιρεία μας,που χρησιμοποιεί πυρήνα αισθητήρα επίπεδης δομής ταινίας και ειδικά προσαρμοσμένο κύκλωμα ενισχυτή, γραμμική διόρθωση και αντιστάθμιση θερμοκρασίας, μπορεί να ανταποκριθεί στις ανάγκες μέτρησης και ελέγχου πίεσης σε διάφορες περιβαλλοντικές συνθήκες.όλες οι παραμέτροι ελέγχονται αυστηράΤο σύνολο του προϊόντος έχει περάσει από την αυστηρή δοκιμή και τον έλεγχο της γήρανσης των εξαρτημάτων, των ημιτελών προϊόντων και των τελικών προϊόντων, και το προϊόν έχει καλή συνέπεια, αντι παρεμβολές,ικανότητα κατά του υπερφόρτωσης και υψηλή σταθερότητα.
Ο πομπός πίεσης BP155 έχει προστασία αντίστροφης πολικότητας, μπορεί να λειτουργεί σταθερά και αξιόπιστα για μεγάλο χρονικό διάστημα και χρησιμοποιείται ευρέως σε κλιματισμό, ψύξη, συμπιεστή, αυτόματη γραμμή παραγωγής,Πνευματικό υδραυλικό έλεγχο και άλλα πεδία.
Χαρακτηριστικά του προϊόντοςτουΒιομηχανικός αισθητήρας πίεσηςμεταδότης:
1Ευρύ φάσμα μετρήσεων, δομή από ανοξείδωτο χάλυβα, ποικίλες μορφές διεπαφής πίεσης.
2- Συγκεντρωτικό και ελαφρύ σχεδιασμό.
ΕφαρμογέςτουΒιομηχανικός αισθητήρας πίεσηςμεταδότης:
1Μέτρηση πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Εφαρμόζεται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
3Χρησιμοποιείται σε υδραυλικά και πνευματικά συστήματα ελέγχου.
| Παραμέτρους απόδοσηςτουΒιομηχανικός αισθητήρας πίεσηςμεταδότης: |
| Πεδίο μέτρησης |
0kPa ~ 10kPa...20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Αξιολόγηση προστασίας |
IP65 |
| Βάρος |
~ 0,25 kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
1Κατά την επιλογή ενός προϊόντος, βεβαιωθείτε ότι το μέσο είναι συμβατό με το υγρό της διαδικασίας που έρχεται σε επαφή με το προϊόν που υποβάλλεται σε δοκιμή.
2Κατά την παραγγελία, παρακαλούμε σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν συνοδεύονται από ψηφιακές οθόνες.
3Κατά την παραγγελία ενός πομπού με κεφαλή οθόνης LCD ή LED, βεβαιωθείτε ότι η παροχή ενέργειας του πομπού είναι τουλάχιστον 20VDC.
4Για την εξασφάλιση της αξιόπιστης λειτουργίας του προϊόντος, συνιστάται η εγκατάσταση συσκευών προστασίας από κεραυνό στην εγκατάσταση και η διασφάλιση της ορθής γείωσης του προϊόντος με την παροχή ρεύματος.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας των δακτυλιδιών O από φθοριούχο καουτσούκ είναι -20°C έως 250°C. Εάν η θερμοκρασία λειτουργίας του προϊόντος είναι κάτω από -20°C, θα πρέπει να επιλέγονται αντί αυτού δακτυλίδια O EPDM.
6. Κατά προεπιλογή, τα καλώδια παρέχονται χωρίς πρίζες και καλωδιακές γραμμές, με μήκος 1,5 μέτρα και τρεις επιλογές υλικών που είναι διαθέσιμες για επιλογή.θα χρησιμοποιείται υλικό καλωδίου πολυαιθυλενίουΕάν απαιτείται διαφορετικό υλικό καλωδίου, παρακαλείστε να το προσδιορίσετε στο έντυπο παραγγελίας.
7Σε περίπτωση ειδικών απαιτήσεων όπως ισχυρές δονήσεις, ξαφνικό σοκ ή έντονη ηλεκτρομαγνητική ή ραδιοφωνική παρεμβολή, παρακαλούμε ενημερώστε μας και αναφέρετε στο έντυπο παραγγελίας σας.
| Οδηγός παραγγελίας |
| BP15X |
Αναλογικός πομπός πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| 5 |
Πύλη Packard |
6 |
Σφραγισμένο άμεσο καλώδιο εξόδου 1,5 μέτρα |
| 7 |
Μίνι σύνδεσμος Hirschmann |
8 |
Μεγάλος σύνδεσμος Hirschmann |
| |
Πεδίο μέτρησης |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ή MPa |
Χ: Δείχνει την πραγματική περιοχή μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλοι (π.χ. πλέγματα) |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 |
| Β3 |
Κεφάλαιο Σφραγισμένη έξοδος 1,5 μέτρα |
| Β4 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
