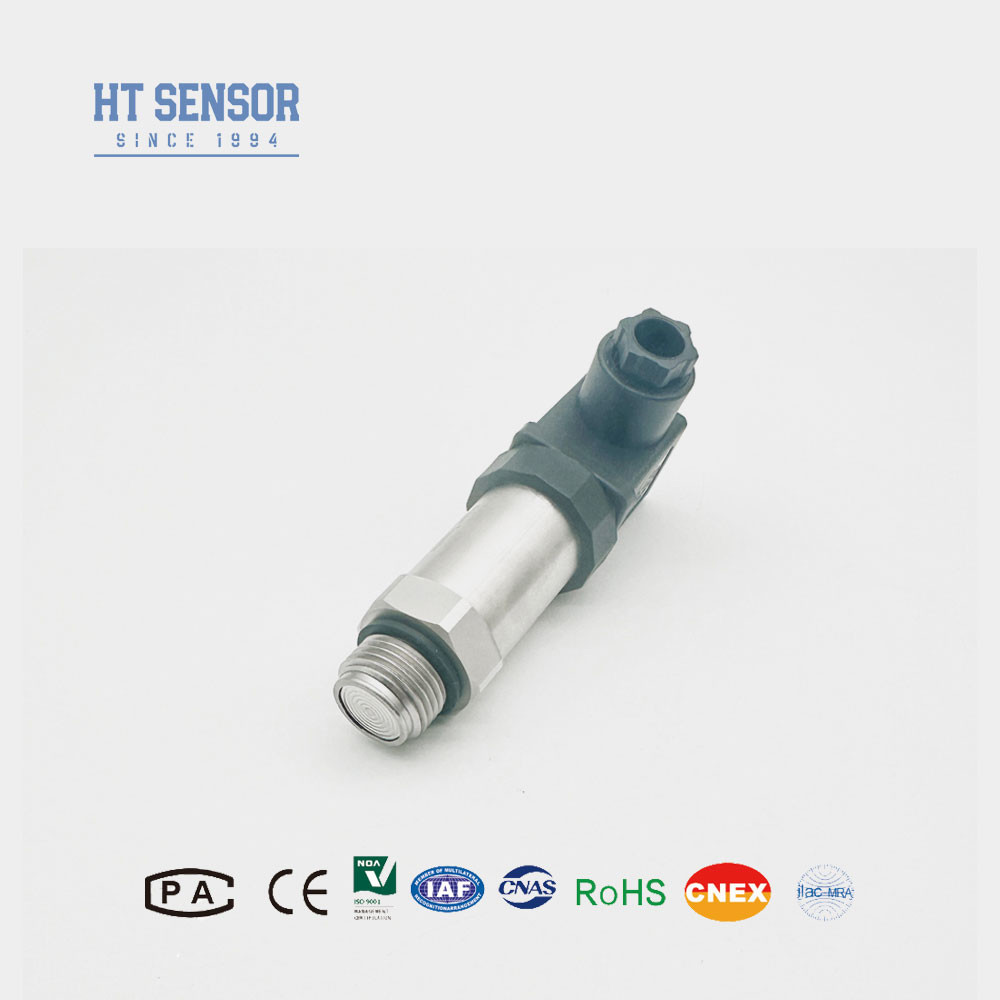

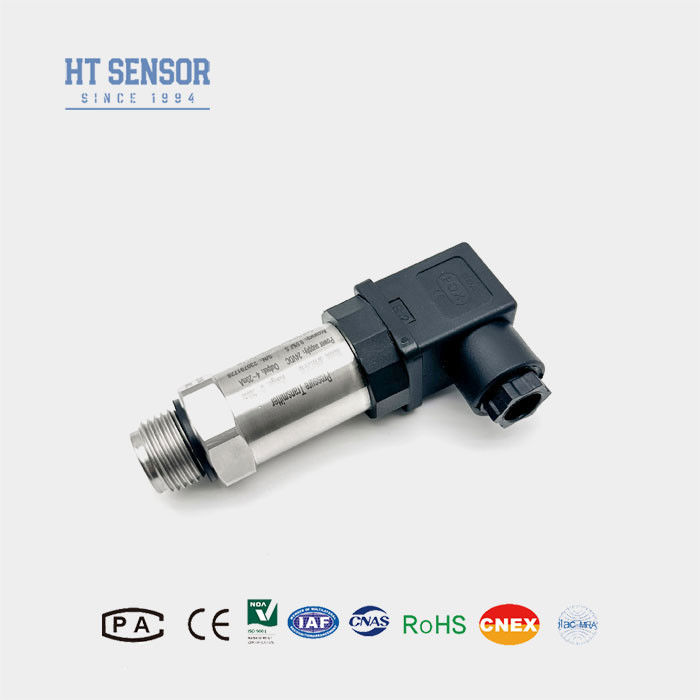

BPHT24 Περσικός αισθητήρας βιομηχανικής πίεσης διαφράγματος με πλήρη αισθητήρα δομής από ανοξείδωτο χάλυβα
Product Details
| Σχήμα αριθ.: | BPHT24 | Πεδίο: | 0-10kpa~035mpa |
|---|---|---|---|
| Δύναμη: | 5Vdc / 12-32Vdc | Αποδόσεις: | 0.5-4.5VDC /4-20mA |
| Σύνδεση: | M20*1.5 G1/2 1/2NPT | Τύπος: | Δέκτης βιομηχανικής πίεσης διαφράγματος |
| Μέσο μέτρησης: | υγρό, αέριο, κόλλα για ποτά και ούτω καθεξής | Αξία ακρίβειας: | 0.5%FS |
| Υλικό: | Ατσάλι ατσάλι | Προσαρμογή: | OEM και ODM |
| Επισημαίνω |
Δέκτης βιομηχανικής πίεσης διαφράγματος,Βιομηχανικός αισθητήρας πίεσης BPHT24,Πλήρως ανοξείδωτος χάλυβας βιομηχανικός πομπός πίεσης |
||
Product Description
BPHT24 Μεταβιβαστής αισθητήρα πίεσης βιομηχανικού διαφράγματος με πλήρη δομή από ανοξείδωτο χάλυβα
BPHT24Αισθητήρας πίεσης διαφράγματος
Εισαγωγή μεταδότης βιομηχανικού αισθητήρα πίεσης με διάφραγμα:
Ο πομπός αισθητήρα πίεσης διαφράγματος τύπου BPHT24 χρησιμοποιεί έναν πυρήνα ελαίου με απομονωμένο πυρήνα διαφράγματος από πυρίτιο της σειράς HT ως στοιχείο μέτρησης σήματος.Όλα τα εξαρτήματα είναι κλειστά μέσα σε ένα περίβλημα από ανοξείδωτο χάλυβα, το οποίο μετατρέπει το σήμα του αισθητήρα σε το πρότυπο σήμα ισχύος ή τάσης εξόδου που απαιτείται από τον πελάτη.
Ο μεταδότης πίεσης με επίπεδο διάφραγμα αποτελείται από μετρητή πίεσης και διάχυτο πυρίτιο στο μπροστινό μέρος.Το ειδικά επεξεργασμένο δυνατό διάφραγμα πλύσης στο τέλος της μέτρησης του μετρητή ελαστικότητας, το επίπεδο διάφραγμα εξασφαλίζει ότι τα σκληρά σωματίδια στο μέτριο μέτρησης δεν θα το καταστρέψουνΑυτός ο πομπός διαθέτει μια συμπαγή δομή, αντοχή στη διάβρωση, αντοχή σε δονήσεις, αντοχή σε επιπτώσεις σωματιδίων και ευρύ φάσμα αντιστάθμισης θερμοκρασίας.Ο τύπος εμπρός διάχυτου πυριτίου ενσωματώνει εισαγόμενο σύστημα πυρήνα διάχυτου πυριτίου και χρησιμοποιεί τεχνολογία συντονισμού και ψηφιακής αντιστάθμισης για να εξασφαλίσει αξιόπιστη απόδοση του προϊόντος και σταθερή απόδοση.
Χαρακτηριστικά του προϊόντοςαπό μεταδότης αισθητήρα πίεσης βιομηχανικού διαφράγματος:
1Διαφορετικές επιλογές διεπαφής πίεσης.
2Σχεδιασμένο για υγιεινές εφαρμογές για την πρόληψη της μέσης κλίμακας.
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα.
4Εύκολο στο καθαρισμό.
Εφαρμογέςαπό ανιχνευτή πίεσης διαφράγματος:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες.
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
4Είναι κατάλληλο για χρήση στις ιατρικές, βιοφαρμακευτικές και υγιεινές βιομηχανίες τροφίμων.
| Παραμέτρους απόδοσηςαπό διάφραγμα ρύπανσης βιομηχανικού τύπου Μεταδότης αισθητήρα πίεσης | |
| Πεδίο μέτρησης | 0~10Kpa...~20MPa |
| Τύπος πίεσης | Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση | ≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC | ±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση | 0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα | ± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας | 2.4Khz |
| Θέρμανση αντιστάθμισης | 0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας | -20 oC έως 80 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 120 oC |
| Δονήσεις | 10g,55Hz ~ 2kHz |
| Υλικό στέγασης | 304, 316L |
| Υλικό διαφράγματος | 316L |
| Αντίσταση μόνωσης | 100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας | IP65 |
| Σφραγίδα O-Ring | Καουτσούκ φθορίου |
| Βάρος | ~ 0,25 kg |
| Σήμα εξόδου | Πρόσθετη τάση | Τύπος εξόδου |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 καλώδιο |
| 0~10/20mA | 3 καλώδια |
|
| 0/1 ~ 5V | ||
| 0/1~10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Πρωτόκολλο επικοινωνίας RS485 | 3.6 ~ 30V / μπαταρία | 4 καλώδια |
| Συμβουλές παραγγελίας |
1Κατά την επιλογή των προϊόντων, βεβαιωθείτε ότι τα μέρη επαφής με το μέσο μέτρησης είναι συμβατά.
2Παρακαλούμε σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης κατά την παραγγελία.
3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η ισχύς του πομπός δεν πρέπει να είναι μικρότερη από 20VDC.
4Για να διασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστούμε στους χρήστες να εγκαταστήσουν αντιφλεγόμενες συσκευές στο χώρο και να εξασφαλίσουν την αξιόπιστη γείωση του προϊόντος και την παροχή ρεύματος.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας των δακτυλιδιών O από φθοριούχο καουτσούκ είναι -20°C έως 250°C. Όταν το προϊόν λειτουργεί σε θερμοκρασία κάτω των -20°C, θα πρέπει να επιλέγονται δακτυλίδια O EPDM.
6. Τα καλώδια δεν περιλαμβάνονται από προεπιλογή. Εάν είναι απαραίτητο, υπάρχουν τρία υλικά για επιλογή. Εκτός εάν ορίζεται διαφορετικά, μπορεί να χρησιμοποιηθεί υλικό καλωδίου πολυαιθυλενίου.Αν χρειάζεστε άλλο υλικό καλωδίουΠαρακαλώ να διευκρινίσετε στην παραγγελία σας.
7Εάν υπάρχουν ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, δύναμη άμεσης πρόσκρουσης, ισχυρές ηλεκτρομαγνητικές ή ραδιοσυχνότητες παρεμβολές, παρακαλούμε ενημερώστε μας και να προσδιορίσετε στην παραγγελία σας.
| Οδηγός παραγγελίαςαπό ανιχνευτή πίεσης διαφράγματος | ||||||||
| BPHT24 | Μεταδότης πίεσης | |||||||
| Κωδικός | Σχέδιο κατασκευής | |||||||
| ΙΙΙ | Δείχνει μεταδότης πίεσης | ΙΙΙ/ΙΙΙ | Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης | |||||
| Τ | Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες | |||||||
| Πεδίο μέτρησης | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ή MPa | Χ: Δείχνει το πραγματικό εύρος μέτρησης | |||||||
| Κωδικός | Ηλεκτρική τροφοδοσία | |||||||
| Δ1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| Δ3 | Άλλα | |||||||
| Κωδικός | Σήμα εξόδου | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Κωδικός | Σύνδεση πίεσης | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| Ε3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Άλλα | |||||||
| Κωδικός | Ηλεκτρική σύνδεση | |||||||
| Β1 | Χίρσμαν | |||||||
| Β2 | PG7 Σφραγίδα | |||||||
| Β3 | Εξαγωγή από σφραγισμένο καλώδιο | |||||||
| Β4 | 2088 Βιομηχανικά περιβλήματα | |||||||
| Β5 | 2088 Βιομηχανική θήκη με οθόνη | |||||||
| Β6 | Άλλα | |||||||
| Κωδικός | Τύπος πίεσης | |||||||
| G | Πίεση μετρητή | |||||||
| Α | Απόλυτη πίεση | |||||||
| S | Σφραγισμένη πίεση αναφοράς | |||||||
Γενικά ερωτήματα:
Ε1:Είναι Είστε εταιρεία κατασκευής;
Α1:Είμαστε κατασκευαστής με περισσότερα από 30 χρόνια εμπειρίας.
Ε2: Προϊόν προσαρμοσμένο
Α2: Παρέχουμε υπηρεσίες OEM και Custom-Design.
Ε3: Εγγύηση ποιότητας
Α3:Τα προϊόντα μας έχουν περιορισμένη εγγύηση 12 έως 18 μηνών από την ημερομηνία αποστολής στον αρχικό αγοραστή.Η Hengtong θα αντικαταστήσει ή θα επισκευάσει τα ελαττωματικά προϊόντα δωρεάν.Η εγγύηση αυτή δεν ισχύει για οποιεσδήποτε μονάδες έχουν τροποποιηθεί....καταχρησιμοποιείται, παραμελείται.
Ε4: Μεταφορά και συσκευασία
Α4:Τα προϊόντα αποστέλλονται γενικά με διεθνή Express, συμπεριλαμβανομένων των UPS,FedEx,DHL και INT για προπληρωμένα φορτία,μπορείτε επίσης να χρησιμοποιήσετε το λογαριασμό αποστολής σας για παραλαβή,Standard συσκευασία εξαγωγής,συμπεριλαμβανομένης της πιστοποίησης επιθεώρησης.
Ε5: Επικοινωνήστε μαζί μας
Α5:Έχουμε μια ενεργή και έμπειρη ομάδα πωλήσεων για να σας εξυπηρετήσει σε τεχνική ερώτηση και επιχειρηματικό ζήτημα. Απλά αφήστε μας μήνυμα ή κάντε κλικ στην ηλεκτρονική υπηρεσία.
