Μεταδότης πίεσης BPHT24-IX
Εισαγωγή διαφραγμούΒιομηχανικήΜεταδότης αισθητήρα πίεσης:

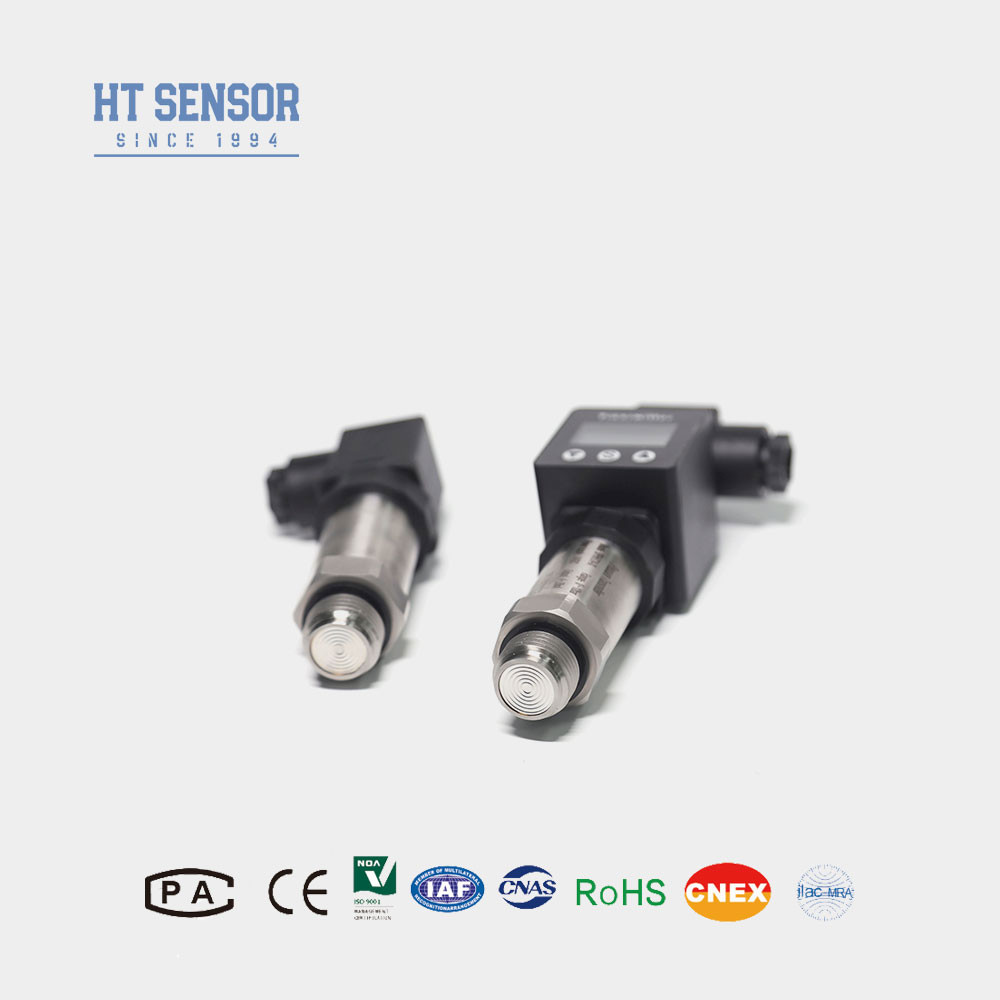

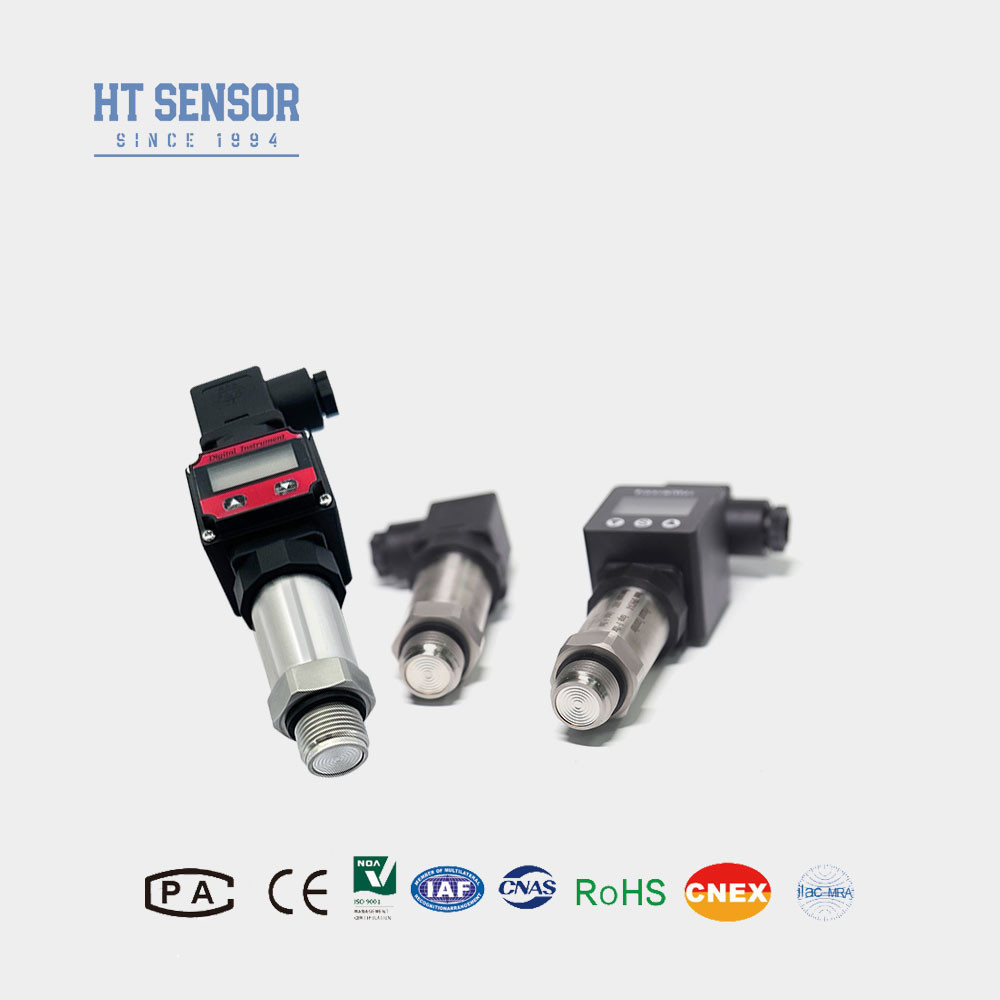

Ο πομπός μεταφοράς αισθητήρα πίεσης BPHT24 - IX flat Flush με διαφράγμα βιομηχανικής διάταξης ανιχνεύει το σήμα πίεσης και χρησιμοποιεί ένα ολοκληρωμένο κύκλωμα για να το μετατρέψει σε ένα τυποποιημένο σήμα εξόδου για επεξεργασία.Αυτός ο πομπός πίεσης χρησιμοποιείται κυρίως σε περιβάλλοντα με υψηλά υγιεινά πρότυπα, όπως οι βιομηχανίες τροφίμων και ιατρικών προϊόντων, για να εξασφαλιστεί ότι η απόδοση του μέσου δεν θα επηρεαστεί από τη μόλυνση κατά τη διάρκεια της διαδικασίας μέτρησης πίεσης.Μπορεί να συνδυαστεί με οθόνη LCD ή LED για την παρακολούθηση σε πραγματικό χρόνο της κατάστασης πίεσης του πεδίου.
Χαρακτηριστικά του προϊόντοςαπό μεταδότης βιομηχανικού αισθητήρα πίεσης με διάφραγμα πλύσης:
1Διαφορετικές επιλογές διεπαφής πίεσης.
2Σχεδιασμένο για υγιεινές εφαρμογές για την πρόληψη της μέσης κλίμακας.
3Υψηλή ακρίβεια με πλήρη δομή από ανοξείδωτο χάλυβα.
4Εύκολο στο καθάρισμα, οθόνη.
Εφαρμογέςαπό μεταδότης βιομηχανικού αισθητήρα πίεσης με διάφραγμα πλύσης:
1. Κατάλληλο για τη μέτρηση μη διαβρωτικών αερίων και υγρών με 316L.
2Ιδανικό για την προστασία του περιβάλλοντος και τις χημικές βιομηχανίες.
3Χρησιμοποιείται στις ναυτιλιακές και αεροπορικές βιομηχανίες.
4Είναι κατάλληλο για χρήση στις ιατρικές, βιοφαρμακευτικές και υγιεινές βιομηχανίες τροφίμων.
| Παραμέτρους απόδοσηςαπό μεταδότης βιομηχανικού αισθητήρα πίεσης με διάφραγμα πλύσης: |
| Πεδίο μέτρησης |
0~10Kpa...~20MPa |
| Τύπος πίεσης |
Πίεση μετρητή, απόλυτη πίεση, σφραγισμένη πίεση |
| Υπερφόρτωση |
≤ 1,5 φορές το ονομαστικό εύρος |
| Ακριβότητα @ 25oC |
±0,25% (τυπικό) ±0,5% (μέγιστο) |
| Επαναληψιμότητα & Υστερέση |
0.02% F.S. (Συνήθως) 0.05% F.S. (Μέγιστο) |
| Μακροπρόθεσμη σταθερότητα |
± 0,1% F.S./Year (Συνήθως) ± 0,2% F.S./Year (Μέγιστο) |
| Διακυβέρνηση θερμοκρασίας μηδενικού σημείου |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Μεταβολή θερμοκρασίας σε πλήρη κλίμακα |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Απάντηση συχνότητας |
2.4Khz |
| Θέρμανση αντιστάθμισης |
0-70oC ((≤10mpa, προσαρμόσιμο) |
| Θερμοκρασία λειτουργίας |
-20 oC έως 80 oC |
| Θέρμανση αποθήκευσης |
-40 oC έως 120 oC |
| Δονήσεις |
10g,55Hz ~ 2kHz |
| Υλικό στέγασης |
304, 316L |
| Υλικό διαφράγματος |
316L |
| Αντίσταση μόνωσης |
100MΩ 100VDC |
| Κατηγορία ανθεκτικότητας σε έκρηξη |
Εκτός από το IIC T6 Γ |
| Αξιολόγηση προστασίας |
IP65 |
| Σφραγίδα O-Ring |
Καουτσούκ φθορίου |
| Βάρος |
~0,2kg |
| Σήμα εξόδου |
Πρόσθετη τάση |
Τύπος εξόδου |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 καλώδιο |
| 0~10/20mA |
3 καλώδια |
| 0/1 ~ 5V |
| 0/1~10V |
| 0.5 ~ 4.5V |
5VDC |
| Πρωτόκολλο επικοινωνίας RS485 |
3.6 ~ 30V / μπαταρία |
4 καλώδια |
1Κατά την επιλογή του προϊόντος, βεβαιωθείτε ότι το υπό δοκιμή μέσο είναι συμβατό με το υλικό που έρχεται σε επαφή με το προϊόν.
2Κατά την παραγγελία, σημειώστε ότι τα ανθεκτικά σε έκρηξη προϊόντα δεν περιλαμβάνουν ψηφιακές κεφαλές οθόνης.
3Όταν παραγγέλνετε ένα πομπό με LCD ή LED κεφαλή οθόνης, η παροχή ενέργειας του πομπού δεν πρέπει να είναι μικρότερη από 20VDC.
4Για να εξασφαλιστεί η αξιόπιστη λειτουργία του προϊόντος, συνιστάται η εγκατάσταση συσκευών προστασίας από κεραυνό στην εγκατάσταση και η διασφάλιση της ορθής γείωσης τόσο του προϊόντος όσο και της τροφοδοσίας.
5Το εύρος ονομαστικής θερμοκρασίας λειτουργίας των δακτυλίων O από φθοριούχο καουτσούκ είναι -20°C~ 250°C. Εάν η θερμοκρασία λειτουργίας του προϊόντος πέσει κάτω από -20°C, θα πρέπει να επιλέγονται αντίθετα δακτυλίοι O EPDM.
6. καλώδιο χωρίς μόνωση ως προεπιλογή· εάν είναι απαραίτητο, υπάρχουν τρεις τύποι υλικών για επιλογή.Παρακαλείστε να προσδιορίσετε οποιοδήποτε εναλλακτικό υλικό καλωδίου απαιτείται στο έντυπο παραγγελίας σας.
7Σε περίπτωση που υπάρχουν ειδικές απαιτήσεις, όπως ισχυρές δονήσεις, ξαφνική δύναμη πρόσκρουσης ή έντονη ηλεκτρομαγνητική ή ραδιοφωνική παρεμβολή, ενημερώστε μας και αναφέρετε το στην παραγγελία σας.
| Οδηγός παραγγελίας |
| BPHT24 |
Μεταδότης πίεσης |
| |
Κωδικός |
Σχέδιο κατασκευής |
| ΙΙΙ |
Δείχνει μεταδότης πίεσης |
ΙΙΙ/ΙΙΙ |
Βιομηχανικός γενικός/Δείκτης μεταδότης πίεσης |
| Τ |
Μεταγωγός πίεσης ανθεκτικός σε υψηλές θερμοκρασίες |
|
|
| |
Πεδίο μέτρησης |
0~35Kpa...~20MPa |
| (0-X) Kpa ή MPa |
Χ: Δείχνει το πραγματικό εύρος μέτρησης |
| |
Κωδικός |
Ηλεκτρική τροφοδοσία |
| Δ1 |
24VDC |
| D2 |
5VDC |
| Δ3 |
Άλλα |
| |
Κωδικός |
Σήμα εξόδου |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Κωδικός |
Σύνδεση πίεσης |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| Ε3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Άλλα |
| |
Κωδικός |
Ηλεκτρική σύνδεση |
| Β1 |
Χίρσμαν |
| Β2 |
PG7 Σφραγίδα |
| Β3 |
Εξαγωγή από σφραγισμένο καλώδιο |
| Β4 |
2088 Βιομηχανικά περιβλήματα |
| Β5 |
2088 Βιομηχανική θήκη με οθόνη |
| Β6 |
Άλλα |
| |
Κωδικός |
Τύπος πίεσης |
| G |
Πίεση μετρητή |
| Α |
Απόλυτη πίεση |
| S |
Σφραγισμένη πίεση αναφοράς |
