Υδραυλικά και πνευματικά συστήματα ελέγχου με αισθητήρα πίεσης BP9325

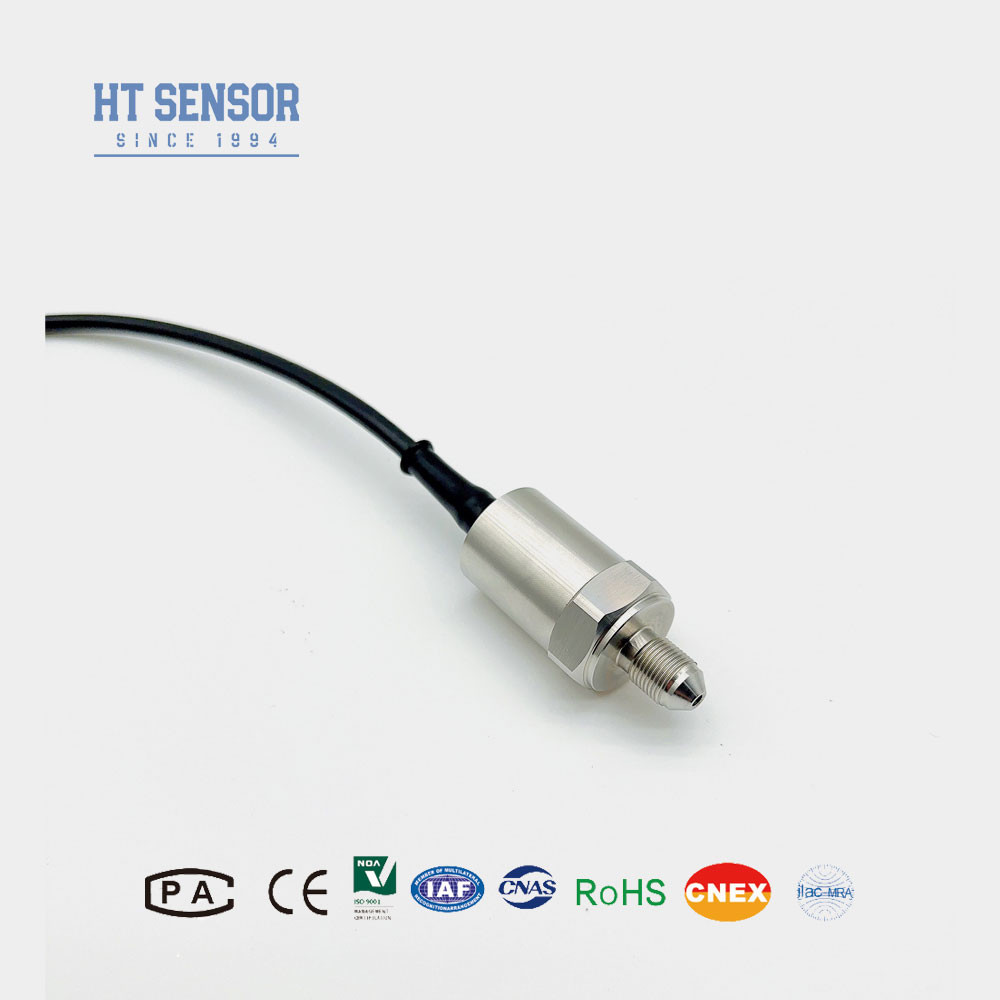

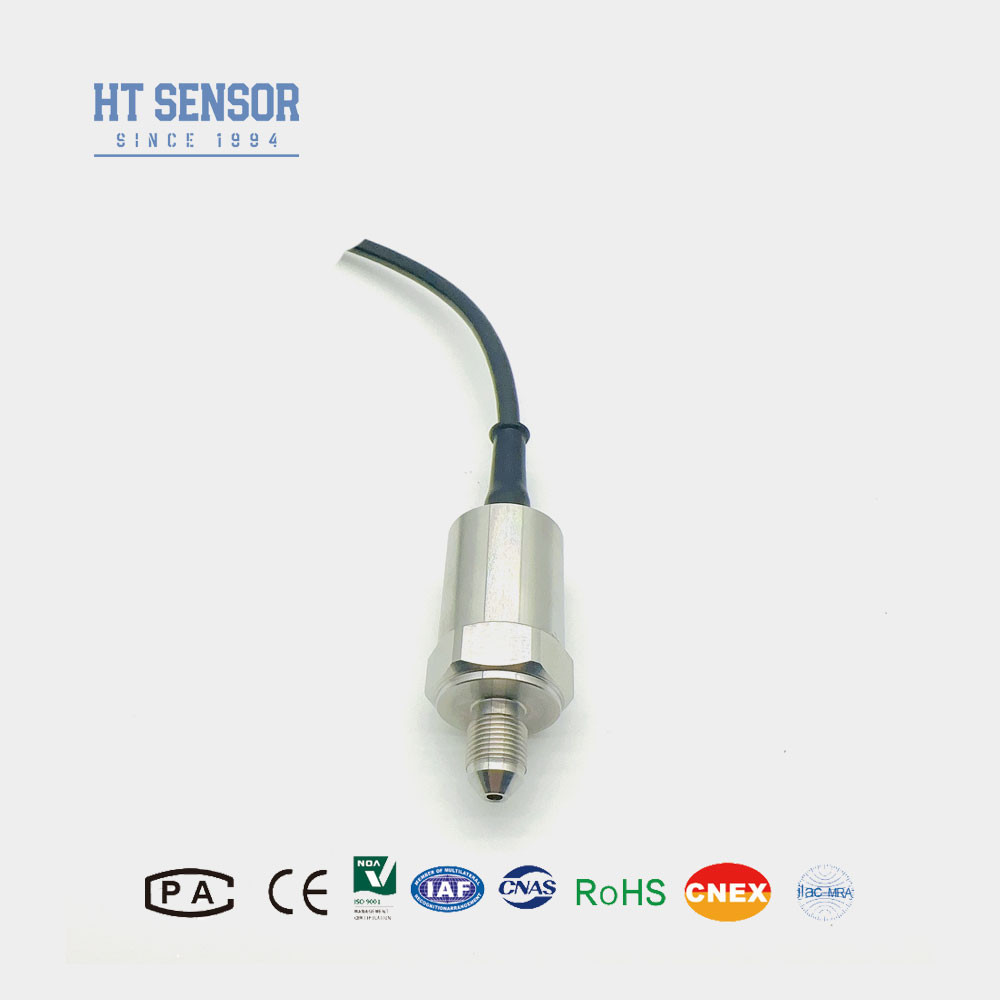

BP9325 Πυρηνικός αισθητήρας πίεσης
Εισαγωγή του ανιχνευτή βιομηχανικής πίεσης από πυρίτιο:
Ο ανιχνευτής πίεσης πλειοαποδοχής πυριτίου BP9325 είναι ένας εξαιρετικά σταθερός αισθητήρας που χρησιμοποιεί διάχυτο στοιχείο πυριτίου.Ο αισθητήρας μετρά τη διαφορική πίεση του μέσου μεταδίδοντάς την στο διάφραγμα πυριτίου μέσω ενός διαφραγμού απομόνωσης 316L και ελαίου πυριτίουΤο διάχυτο στοιχείο πυριτίου χρησιμοποιεί το πιεζοαποσταλτικό αποτέλεσμα για να μετρήσει με ακρίβεια την πίεση τόσο των υγρών όσο και των αερίων.καθιστώντας την δημοφιλή επιλογή για διάφορες εφαρμογέςΠαρέχει υψηλή ευαισθησία και χαμηλή κατανάλωση ενέργειας, καθιστώντας το ενεργειακά αποδοτικό και ιδανικό για συσκευές που λειτουργούν με μπαταρίες.
Χαρακτηριστικά του προϊόντοςαπό ανιχνευτή βιομηχανικής πίεσης από πυρίτιο:
1Χρησιμοποιεί προηγμένη τεχνολογία και περιβλήματα από ανοξείδωτο χάλυβα 316L.
2. όπως το πλήρες τιτάνιο και το διάφραγμα Hastelloy.
3Χρησιμοποιεί κυκλώματα παχιάς ταινίας για αντιστάθμιση θερμοκρασίας και διόρθωση μηδενικού σημείου.
4Υψηλή αξιοπιστία, επαναληπτικότητα και σταθερότητα.
Εφαρμογέςαπό ανιχνευτή βιομηχανικής πίεσης από πυρίτιο:
1. Κατάλληλο για τη μέτρηση της πίεσης μη διαβρωτικών αερίων και υγρών με ανοξείδωτο χάλυβα 316L.
2Υδραυλικά και πνευματικά συστήματα ελέγχου.
3- Έλεγχος διαδικασιών.
Βασική προϋπόθεσηαπό ανιχνευτή βιομηχανικής πίεσης από πυρίτιο:
1Η παροχή ενέργειας: ≤2mADC (τυπική τιμή 1,5mADC)
2.Αντίσταση εισόδου: 2,5KΩ~6KΩ
3. Αντίσταση εξόδου:2.5KΩ~6KΩ
4Ηλεκτρική σύνδεση: Χρυσές καρφίτσες Kovar ή καλώδια υψηλής θερμοκρασίας 100 mm.
| Παράμετροι απόδοσης: |
| Πεδίο μέτρησης |
Διάμετρος (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
| Απόλυτο (Α) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Σφραγισμένο (S) |
3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa |
| |
Τύπος |
Μαξ |
Μονάδα |
| Γραμμικότητα |
±0.15 |
±0.3 |
% F.S |
| Επαναληψιμότητα |
0.05 |
0.1 |
% F.S |
| Υστερέση |
0.05 |
0.1 |
% F.S |
| Μηδενική έξοδος αντιστάθμισης |
0±1 |
0±2 |
mV |
| Πλήρης έκδοση |
≤ 20KPa |
50 ± 10 |
50±30 |
mV |
| ≥35kPa |
100±10 |
100±30 |
mV |
| Μηδενική μετατόπιση θερμοκρασίας. |
≤ 20KPa |
±1 |
±2 |
% F.S |
| ≥35kPa |
±0.5 |
±1 |
% F.S |
| Πλήρης κλίμακα θερμοκρασία. |
≤ 20KPa |
±1 |
±2 |
% F.S |
| ≥35kPa |
±0.5 |
±1 |
% F.S |
| Αντισταθμισμένος Temp. |
≤ 20KPa |
0 ~ 50 |
oC |
| ≥35kPa |
0 ~ 70 |
oC |
| Θερμοκρασία λειτουργίας |
-20~80 |
oC |
| Θέρμανση αποθήκευσης |
-40~125 |
oC |
| Επιτρεπόμενη υπερφόρτωση |
Πάρτε τη μικρότερη τιμή μεταξύ 3 φορές την πλήρη κλίμακα ή 120MPa |
|
| Πίεση έκρηξης |
5 φορές την πλήρη κλίμακα. |
|
| Μακροπρόθεσμη σταθερότητα |
0.2 % |
Ε.Χ./έτος |
| Υλικό διαφράγματος |
316L |
|
| Αντίσταση μόνωσης |
≥ 200MΩ 100VDC |
|
| Σφραγίδα O-ring |
Καουτσούκ νιτριλίου ή φθοριοκαουτσούκ |
|
| Δονήσεις |
Καμία μεταβολή υπό συνθήκες 10gRMS, 20Hz έως 2000Hz |
|
| Σοκ |
100 g, 11 ms |
|
| Χρόνος απόκρισης |
≤ 1 ms |
|
| Μέσο πλήρωσης |
Ελαιόλαδο πυριτίου |
|
| Βάρος |
~0,2kg |
|
| Οι παράμετροι δοκιμάζονται υπό τις ακόλουθες συνθήκες: σταθερό ρεύμα 1,5mA και θερμοκρασία περιβάλλοντος 25°C. |
ΣΗΜΕΙΩΣΗ:
1Κατά τη διάρκεια της συναρμολόγησης, πρέπει να δίνεται προσοχή στην προσαρμογή μεταξύ του μεγέθους του αισθητήρα και του σπιτιού του πομπού για την επίτευξη της απαιτούμενης αεροστεγνότητας.
2Κατά τη διάρκεια της συναρμολόγησης, βεβαιωθείτε ότι ο αισθητήρας είναι ευθυγραμμισμένος κατακόρυφα και πατήστε τον ομοιόμορφα προς τα κάτω για να αποφευχθεί το μπλοκάρισμα ή η βλάβη της πλάκας αντιστάθμισης.
3Το μέσο μέτρησης πρέπει να είναι συμβατό με το υλικό του διαφράγματος και του περιβλήματος του αισθητήρα (316L).
4Μην χρησιμοποιείτε κοφτερά αντικείμενα για να πιέσετε το διάφραγμα του αισθητήρα, διότι μπορεί να προκαλέσει παραμόρφωση ή διάτρηση του διαφραγμού και να βλάψει το στοιχείο αισθητήρα.
5Ο σωλήνας εξαερισμού του αισθητήρα πίεσης πρέπει να παραμένει ανοιχτός στην ατμόσφαιρα.
6Εάν υπάρχουν αλλαγές στις καλώδια των καρφίτσες, ακολουθήστε την ετικέτα που φέρει το στοιχείο αισθητήρα για ακρίβεια.
Γενικά ερωτήματα:
1Ε: Ποια είναι τα χαρακτηριστικά των αισθητήρων πίεσης σας;
Α: Υψηλή ακρίβεια, αντοχή και εξαιρετική απόδοση.
2Ε: Μπορώ να προσαρμόσω ειδικές προδιαγραφές;
Α: Ναι, οι μηχανικοί μας μπορούν να προσαρμόσουν τα προϊόντα για να ανταποκριθούν σε συγκεκριμένες ανάγκες.
3Ε: Ποια είναι η παραγωγική σας ικανότητα;
Α: Οι εγκαταστάσεις παραγωγής μας μπορούν να παράγουν έως και 30.000 πομπούς αισθητήρα πίεσης ανά μήνα, έτσι ώστε να είμαστε πλήρως σε θέση να καλύψουμε τις ανάγκες των μεγάλων παραγγελιών.συνιστάται να επικοινωνήσετε με την ομάδα πωλήσεων μας εκ των προτέρων για να διασφαλιστεί ομαλή παραγωγή και προγραμματισμός παράδοσης.
4Ε: Ποια είναι η τυπική περίοδος παράδοσης;
Α: 5~8 εργάσιμες ημέρες για τα τυποποιημένα μοντέλα.
5Ε: Πώς είναι οι τιμές των προϊόντων; Υπάρχουν εκπτώσεις;
Α: Ανταγωνιστικές τιμές με εκπτώσεις για τις χύδην παραγγελίες ή τους μακροπρόθεσμους συνεργάτες.
6Ε: Ποια είναι η εγγύηση των προϊόντων σας; Και μετά την πώληση;
Α: Ο χρόνος εγγύησης μας είναι 24 μήνες μετά την αποστολή, και οι υπηρεσίες μας μετά την πώληση θα απαντήσουν με τις ερωτήσεις σας μέσα σε 24 ώρες, η απομακρυσμένη καθοδήγηση μέσω δικτύου PC είναι πάντα διαθέσιμη.
